Varenr. KIT0178

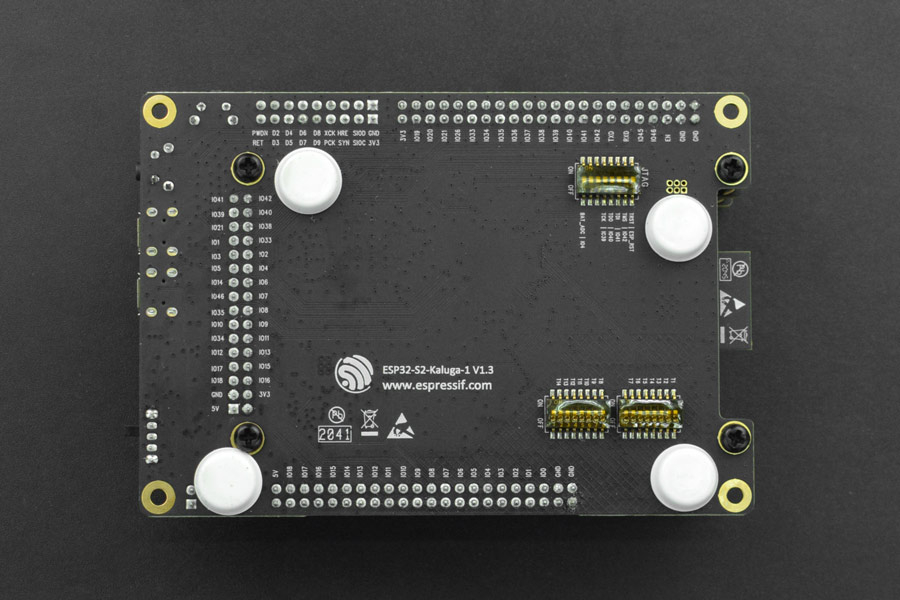

ESP32-S2-Kaluga-1 Development Board Kit

615,00
DKK

Lagerstatus: Udsolgt ved leverandør, leveringstid ukendt

This item is only sold in badges of .

eller

Du skal vælge en variant.
Minimumsmængde nået.
Maksimal mængde nået
Du er ved at bestille mere end vi har på lager. Resterende antal bliver bestilt fra vores leverandør. Lager beholdning = .
  • Fri fragt ved køb over 999 kr

    Til pakkeshop i DK Læs mere.

  • 60 dages returret

    Se venligst Handelsbetingelser Læs mere.

  • Danmarks største udvalg

    Over 4000 produktnumre Læs mere.

Introduction

The ESP32-S2-Kaluga-1 is a development kit mainly designed for human-computer interaction applications. It includes one main-board and four extension boards that support: touch panel control, audio playback, LCD display and camera image acquisition, which allows users to interact with machine through sensory channels and body language.

ESP32-S2-Kaluga-1 Development Board Kit

Touch Panel Control

  • 14 touch sensors, three of which support distance detection(proximity mode)
  • Support acrylic panels up to 5mm
  • Wet hand operation
  • Mis-touch prevention; water rejection: ESP32-S2 can be configured to disable all touchpads automatically if multiple pads are simultaneously covered with water and to re-enable touchpads if the water is removed.

  • Audio Playback

  • Connect speakers to play audio
  • Use together with the Touch panel to control audio playback and adjust volume

  • LCD Display

  • LCD interface(8-bit parallel RGB, 8080, and 6800 interface)
  • Support display with ST7789 and ILI9341 driver
  • Support camera data real-time display on LCD screen

  • Camera Image Acquisition

  • Support OV2640 and OV3660 camera modules
  • 8/16-bits DVP image sensor interface
  • Clock frequency up to 40MHz
  • Optimized DMA transmission bandwidth for easier transmission of high-resolution images

  • Description of Components

    ESP32-S2-Kaluga-1 Development Board Kit

    ESP32-S2-Kaluga-1 Development Board Kit

    Key Component

    Description

    ESP32-S2-WROVER Module

    Module integrating the ESP32-S2 chip that provides Wi-Fi connectivity, data processing power, and flexible data storage.

    4.3 LCD FPC Connector

    (Reserved) Connect to a 4.3 LCD extension board using the FPC cable.

    ESP Prog Connector

    (Reserved) Connection for Espressifs download device (ESP-Prog) to flash ESP32-S2 system.

    JTAG Switch

    Switch to ON to enable connection between ESP32-S2 and FT2232; JTAG debugging will then be possible using USB-UART/JTAG Port. See also JTAG.

    Breakout Header 2

    Some GPIO pins of the ESP32-S2-WROVER module are broken out to this header, see labels on the board.

    USB-to-UART/JTAG Bridge

    FT2232 adapter board allowing for communication over USB port using UART/JTAG protocols.

    Camera Header

    Mount a camera extension board here (e.g., ESP-LyraP-CAM).

    Extension Header

    Mount the extension boards having such connectors here.

    Reset Button

    Press this button to restart the system

    Boot Button

    Holding down Boot and then pressing Reset initiates Firmware Download mode for downloading firmware through the serial port.

    USB-UART/JTAG Port

    Communication interface (UART or JTAG) between a PC and the ESP32-S2 module.

    USB Power Port

    Power supply for the board.

    Battery Port

    Connect an external battery to the 2-pin battery connector.

    Power On LED

    Turns on when the USB or an external power supply is connected to the board.

    Power Switch

    Switch to ON to power the system.

    RGB Jumper

    To have access to the RGB LED, place a jumper onto the pins.

    RGB LED

    Programmable RGB LED and controlled by GPIO45. Before using it, you need to put RGB Jumper ON.

    Power Regulator

    Regulator converts 5 V to 3.3 V.

    I2C FPC Connector

    (Reserved) Connect to other I2C extension boards using the FPC cable.

    Breakout Header 1

    Some GPIO pins of the ESP32-S2-WROVER module are broken out to this header, see labels on the board.

    Touch FPC Connector

    Connect the ESP-LyraP-TouchA extension board using the FPC cable.

    Touch Switch

    In OFF position, GPIO1 to GPIO14 are used for connection to touch sensors; switch to ON if you want to use them for other purposes.

    3.2 LCD FPC connector

    Connect a 3.2 LCD extension board (e.g., ESP-LyraP-LCD32) using the FPC cable.

    Shipping List

  • ESP 32-S2-Kaluga-1 1
  • ESP-LyraT-8311A 1
  • ESP-LyraP-CAM 1
  • ESP-LyraP-TouchA 1
  • ESP-LyraP-LCD32 1
  • 20-Pin FPC Cable(to connect ESP32-S2-Kaluga-1 to ESP-LyraP-TouchA) 1
  • Mounting Bolts 8
  • Screws 4
  • Nuts 4
  • Documents

  • User Guide
  • Sample Codes
