Tilbehør Motor
Tilbehør Motor er det mekaniske bindeled mellem motoren og det den skal drive — uden den rette coupling eller mounting hub kan du ikke overføre rotation fra motor-akslen til hjul, gear, propel eller brugerdesignede dele. Udvalget rummer FIT0523 messing kobber-coupling til 4 mm aksler (CNC-bearbejdet, til DFRobot rubber wheels og DC-gearmotorer) og 400095 Pololu universal aluminum mounting hub til 3 mm aksler (2-pak, kompatibel med runde, D-formede og Tamiya hex-aksler, M3 mounting-huller). Find tilbehøret til at forbinde din motor med hjul, propel eller mekanisk system.
-
-
MængderabatDFRobot
Copper Coupling, 4mm, CNC Machined, Durable Brass
26,50DKK -
- Indlæser...
- Ingen resultater...
Hvad er coupling og mounting hub?
Når du har valgt en motor, har du stadig et problem: hvordan får du noget til at sidde på akslen? Motor-aksler er typisk glatte cylindre i 3, 4, 5 eller 6 mm diameter, ofte med en flad side ("D-shaft") eller fræsetænder. For at montere hjul, gear, propeller eller brugerdesignede dele har du brug for et bindeled:
- Coupling (kobling): en cylindrisk del der griber motor-akslen i den ene ende og overfører rotationen videre til en anden aksel eller en specifik komponent. Bruges når du fx skal koble en motor til en lead-screw, et gear-system eller en separat aksel.
- Mounting Hub (montage-nav): en flad disk eller skive med set-screw der låser fast til motor-akslen og har huller på den anden side til at fastgøre hjul, ventilator-blader, gear eller egne 3D-printede dele. Den vigtigste komponent når du selv bygger hjul eller mekanisk udstyr.
Forskellen forklaret
| Coupling | Mounting Hub | |
|---|---|---|
| Form | Cylindrisk | Flad disk/skive |
| Funktion | Forbinde to aksler | Fastgøre dele til aksel |
| Bruges til | Lead-screw, sekundær aksel | Hjul, gear, propeller |
| Fastgørelse | Set-screw eller klemme | Set-screw + monteringshuller |
| Typisk brug | 3D-printer Z-akse, CNC | Robot-hjul, DIY-projekter |
Modeller i udvalget
Coupling
- FIT0523 Copper Coupling 4 mm, CNC-bearbejdet messing (FIT0523): høj-kvalitets messing-coupling med solid forarbejdning og høj præcision. Indvendig diameter 4 mm — passer DFRobot rubber wheels samt mange DC-gearmotorer. Leveres med 2 stk pr. pakke + M3 og M4 skruer. Til robot-hjul, små motorer-til-aksel-koblinger og mobile platforme.
Mounting Hub

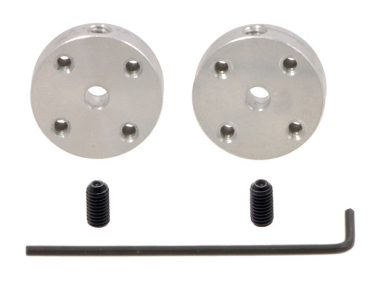

- Pololu Universal Aluminum Mounting Hub for 3 mm Shaft, M3 huller, 2-pak (400095): aluminium-hub i 17,5 mm diameter × 5 mm tyk. Designet til at virke på de fleste 3 mm aksler — runde, D-formede OG Tamiya 3 mm hexagonale aksler. Hver hub har 4 gevind-skårne M3-monteringshuller til at fastgøre brugerdesignede hjul eller mekanismer. Leveres med 2 hubs + 2 M3 set-screws + 1,5 mm Allen-nøgle.
Hvilket tilbehør skal jeg vælge?
- Du har en 3 mm motor-aksel og vil bygge robot-hjul: Pololu Mounting Hub (400095) — design dit hjul, bor M3-huller på 0,77" pattern, montér.
- Du har en 4 mm motor-aksel (DC-gearmotor) og vil bruge DFRobot rubber wheels: FIT0523 Copper Coupling.
- Du har Tamiya 3 mm hex-aksel: Pololu Mounting Hub (400095) — passer eksakt.
- 3D-printede hjul med M3-huller: Pololu Mounting Hub (400095).
- Mobile platform med DC-motor: FIT0523 Copper Coupling — robust messing.
Sådan monterer du en mounting hub
- Skub hubben ind på motor-akslen indtil den ønskede position.
- Spænd set-screwen fast med Allen-nøglen — på en D-shaft skal set-screwen vende mod den flade side for bedst fastlåsning.
- Bor eller vælg matching-huller i dit hjul/gear (M3 i Pololu's tilfælde).
- Skru hjulet/gearen fast på hubben med M3 maskinskruer (ikke inkluderet i Pololu-pakken).
- Sørg for at hjulet sidder centreret — en skæv hub giver vibrationer ved højere RPM.
Vigtige tips
- Aksel-diameter SKAL matche: en 3 mm hub passer IKKE en 4 mm aksel. Mål din motor-aksel inden køb.
- D-shaft vs round shaft: set-screws fungerer bedst på D-shafts (flad side) hvor de kan låse mekanisk. På fuldt-runde aksler er der risiko for at set-screwen sliter sig løs ved tunge belastninger — brug evt. Loctite eller en filemod i akslen.
- Materialevalg: messing (som FIT0523) er tungere men ekstremt slidstærkt. Aluminium (som Pololu) er let men kan slides over tid ved høj-strøms motorer.
- Statisk balance: for hjul der drejer over 100 RPM bør du balance-justere — selv en lille ubalance giver vibrationer der ødelægger lejer.
- Mounting-pattern: Pololu's M3-huller er på 0,77" mønster — match dette i dine egne 3D-printede dele eller laser-skårne hjul.
Andet motor-tilbehør du måske leder efter
- Drivere (A4988, DRV8825, L298N, TB6600): til at styre stepper- og DC-motorer fra Arduino — søg efter "driver" eller specifikt model-navn.
- Encoder-moduler: til position- og hastigheds-feedback på motor-aksel.
- Hjul (rubber wheels, mecanum): kombiner med coupling/hub for komplet hjul-løsning.
- Ledninger og JST-stik: til at forbinde motorer til driver-bord.
- Strømforsyninger: 12V, 24V og 48V til høj-strøms motor-projekter.
Typiske anvendelser
Robot-hjul med custom 3D-printede deler, mobile robot-platforme, gear-til-motor sammenkobling, propeller på drone-motorer, custom ventilator-blader, sensor-rotations-rigs (LIDAR turntables, panoramic kamera-mounts), motoriserede kameraer og time-lapse-rigs, animatronics og museums-installationer, robotske arme og grippere, små kraftværker og windturbiner, 3D-printer ekstra-aksler, kinetic art-installationer, dukke-teater og koncert-effekter, samt DIY laboratorium-udstyr med præcis motor-til-aksel-overførsel.
