Signal convertere

Signal convertere oversætter mellem forskellige signal-formater i industri- og elektronik-projekter: spænding til strøm (V til mA), I2C eller PWM til analog (DAC), NPN til PNP, USB til RS485/RS232/TTL og analog signal-isolation. Udvalget rummer DAC-moduler (PWM eller I2C til 0-5V, 0-10V, 4-20mA), spænding-til-strøm konvertere, USB-til-multi-serial, NPN/PNP signal-adaptere, digitale potentiometre, analog isolatorer og DMX512 controllere. Find modulet til industri, PLC, hjemmeautomation eller signal-tilpasning.

Ny

Trusted Supplier

CJMCU-3247 strøm-til-spænding modul (4-20mA til 0-24V, justerbar)

45,00
DKK

This item is only sold in badges of .

eller

Du skal vælge en variant.

Please select a variant for all bundle products.

Minimumsmængde nået.

Maksimal mængde nået

Du er ved at bestille mere end vi har på lager. Resterende antal bliver bestilt fra vores leverandør. Lager beholdning = .
Mængderabat

DFRobot

Signal Converter / Adapter Module, NPN to PNP, 5-24V, Overcurrent Protection

120,00
DKK

This item is only sold in badges of .

eller

Du skal vælge en variant.

Please select a variant for all bundle products.

Minimumsmængde nået.

Maksimal mængde nået

Du er ved at bestille mere end vi har på lager. Resterende antal bliver bestilt fra vores leverandør. Lager beholdning = .
Trusted Supplier

0-24V til 4-20mA Spænding til Strøm converter

109,00
DKK

This item is only sold in badges of .

eller

Du skal vælge en variant.

Please select a variant for all bundle products.

Minimumsmængde nået.

Maksimal mængde nået

Du er ved at bestille mere end vi har på lager. Resterende antal bliver bestilt fra vores leverandør. Lager beholdning = .
Trusted Supplier

0-3,3V til 0-20mA Spænding til Strøm converter

109,00
DKK

This item is only sold in badges of .

eller

Du skal vælge en variant.

Please select a variant for all bundle products.

Minimumsmængde nået.

Maksimal mængde nået

Du er ved at bestille mere end vi har på lager. Resterende antal bliver bestilt fra vores leverandør. Lager beholdning = .
Trusted Supplier

0-5V til 0-20mA Spænding til Strøm converter

109,00
DKK

This item is only sold in badges of .

eller

Du skal vælge en variant.

Please select a variant for all bundle products.

Minimumsmængde nået.

Maksimal mængde nået

Du er ved at bestille mere end vi har på lager. Resterende antal bliver bestilt fra vores leverandør. Lager beholdning = .
Trusted Supplier

0-10V til 0-20mA Spænding til Strøm converter

109,00
DKK

This item is only sold in badges of .

eller

Du skal vælge en variant.

Please select a variant for all bundle products.

Minimumsmængde nået.

Maksimal mængde nået

Du er ved at bestille mere end vi har på lager. Resterende antal bliver bestilt fra vores leverandør. Lager beholdning = .
Trusted Supplier

0-15V til 0-20mA Spænding til Strøm converter

109,00
DKK

This item is only sold in badges of .

eller

Du skal vælge en variant.

Please select a variant for all bundle products.

Minimumsmængde nået.

Maksimal mængde nået

Du er ved at bestille mere end vi har på lager. Resterende antal bliver bestilt fra vores leverandør. Lager beholdning = .
Mængderabat

DFRobot

Gravity: GP8600 1-Channel I2C & PWM to 0-5V / 0-10V / 4-20mA DAC Module (16-bit)

180,00
DKK

This item is only sold in badges of .

eller

Du skal vælge en variant.

Please select a variant for all bundle products.

Minimumsmængde nået.

Maksimal mængde nået

Du er ved at bestille mere end vi har på lager. Resterende antal bliver bestilt fra vores leverandør. Lager beholdning = .
Mængderabat

DFRobot

Gravity: GP8630N I2C/PWM to ±10V / 4-20mA DAC Module (16-bit)

200,00
DKK

This item is only sold in badges of .

eller

Du skal vælge en variant.

Please select a variant for all bundle products.

Minimumsmængde nået.

Maksimal mængde nået

Du er ved at bestille mere end vi har på lager. Resterende antal bliver bestilt fra vores leverandør. Lager beholdning = .
Mængderabat

DFRobot

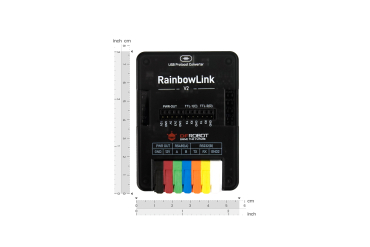

RainbowLink V2: 4-Channel Isolated USB to Serial Converter (RS485/RS232/Dual TTL) with Built-in 12V Power Supply

285,00
DKK

This item is only sold in badges of .

eller

Du skal vælge en variant.

Please select a variant for all bundle products.

Minimumsmængde nået.

Maksimal mængde nået

Du er ved at bestille mere end vi har på lager. Resterende antal bliver bestilt fra vores leverandør. Lager beholdning = .
Mængderabat

DFRobot

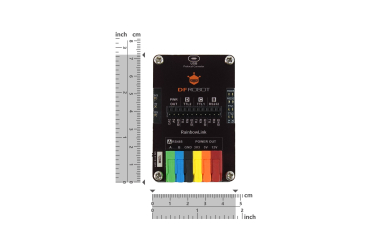

USB to Serial Converter RainbowLink 4 Channel RS485, RS232, TTL

155,00
DKK

This item is only sold in badges of .

eller

Du skal vælge en variant.

Please select a variant for all bundle products.

Minimumsmængde nået.

Maksimal mængde nået

Du er ved at bestille mere end vi har på lager. Resterende antal bliver bestilt fra vores leverandør. Lager beholdning = .
Mængderabat

DFRobot

Lighting Programming Controller, DMX512 for Arduino and ESPHome.

525,00
DKK

This item is only sold in badges of .

eller

Du skal vælge en variant.

Please select a variant for all bundle products.

Minimumsmængde nået.

Maksimal mængde nået

Du er ved at bestille mere end vi har på lager. Resterende antal bliver bestilt fra vores leverandør. Lager beholdning = .
Mængderabat

DFRobot

Analog Voltage Divider V2, 0.0245-25V, 3.3-5V, Gold Surface

43,50
DKK

This item is only sold in badges of .

eller

Du skal vælge en variant.

Please select a variant for all bundle products.

Minimumsmængde nået.

Maksimal mængde nået

Du er ved at bestille mere end vi har på lager. Resterende antal bliver bestilt fra vores leverandør. Lager beholdning = .
Mængderabat

DFRobot

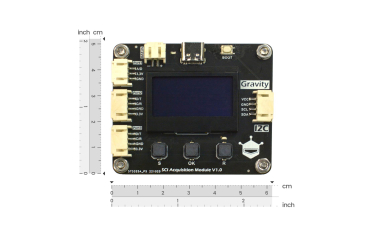

DAQ Module SCI (I2C) with Screen, Auto Sensor Recognition, Data Logging

410,00
DKK

This item is only sold in badges of .

eller

Du skal vælge en variant.

Please select a variant for all bundle products.

Minimumsmængde nået.

Maksimal mængde nået

Du er ved at bestille mere end vi har på lager. Resterende antal bliver bestilt fra vores leverandør. Lager beholdning = .
Mængderabat

DFRobot

USB To RS485 Converter, 36V, Plug-and-Play, Surge Protection

195,00
DKK

This item is only sold in badges of .

eller

Du skal vælge en variant.

Please select a variant for all bundle products.

Minimumsmængde nået.

Maksimal mængde nået

Du er ved at bestille mere end vi har på lager. Resterende antal bliver bestilt fra vores leverandør. Lager beholdning = .
Mængderabat

DFRobot

Gravity: Analog Signal Isolator, 5V, 1:1 Ratio, No Soldering, 42x32mm

220,00
DKK

This item is only sold in badges of .

eller

Du skal vælge en variant.

Please select a variant for all bundle products.

Minimumsmængde nået.

Maksimal mængde nået

Du er ved at bestille mere end vi har på lager. Resterende antal bliver bestilt fra vores leverandør. Lager beholdning = .
Mængderabat

DFRobot

Analog Current to Voltage Converter, for 4~20mA Application

59,00
DKK

This item is only sold in badges of .

eller

Du skal vælge en variant.

Please select a variant for all bundle products.

Minimumsmængde nået.

Maksimal mængde nået

Du er ved at bestille mere end vi har på lager. Resterende antal bliver bestilt fra vores leverandør. Lager beholdning = .
Mængderabat

DFRobot

Analog Data Acquisition Module 8-Channel, 12-bit, RS485, 0-20mA

670,00
DKK

This item is only sold in badges of .

eller

Du skal vælge en variant.

Please select a variant for all bundle products.

Minimumsmængde nået.

Maksimal mængde nået

Du er ved at bestille mere end vi har på lager. Resterende antal bliver bestilt fra vores leverandør. Lager beholdning = .
Mængderabat

DFRobot

I2C 4-20mA DAC Module, 0.2% Accuracy, 18-24V, Arduino Compatible

135,00
DKK

This item is only sold in badges of .

eller

Du skal vælge en variant.

Please select a variant for all bundle products.

Minimumsmængde nået.

Maksimal mængde nået

Du er ved at bestille mere end vi har på lager. Resterende antal bliver bestilt fra vores leverandør. Lager beholdning = .
Mængderabat

DFRobot

Dual Digital Potentiometer MCP42100 - 100K, 2x256 Taps, SPI, 3.3V/5V

130,00
DKK

This item is only sold in badges of .

eller

Du skal vælge en variant.

Please select a variant for all bundle products.

Minimumsmængde nået.

Maksimal mængde nået

Du er ved at bestille mere end vi har på lager. Resterende antal bliver bestilt fra vores leverandør. Lager beholdning = .
Mængderabat

DFRobot

2-Channel 12bit I2C DAC Module, 0.1% Precision, 3.3V-5V

115,00
DKK

This item is only sold in badges of .

eller

Du skal vælge en variant.

Please select a variant for all bundle products.

Minimumsmængde nået.

Maksimal mængde nået

Du er ved at bestille mere end vi har på lager. Resterende antal bliver bestilt fra vores leverandør. Lager beholdning = .
Mængderabat

DFRobot

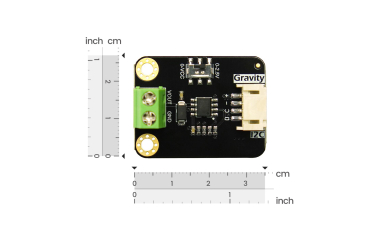

DAC Module GP8512: 1-Channel 15bit I2C, 0.01% Precision, 3.3V-5V

115,00
DKK

This item is only sold in badges of .

eller

Du skal vælge en variant.

Please select a variant for all bundle products.

Minimumsmængde nået.

Maksimal mængde nået

Du er ved at bestille mere end vi har på lager. Resterende antal bliver bestilt fra vores leverandør. Lager beholdning = .
Mængderabat

DFRobot

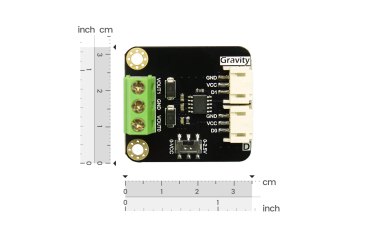

DAC Module GP8501 2-Channel PWM, 8-bit, 0.5% Precision, 3.3V-5V

105,00
DKK

This item is only sold in badges of .

eller

Du skal vælge en variant.

Please select a variant for all bundle products.

Minimumsmængde nået.

Maksimal mængde nået

Du er ved at bestille mere end vi har på lager. Resterende antal bliver bestilt fra vores leverandør. Lager beholdning = .
Mængderabat

DFRobot

I2C 15-bit DAC Module GP8211, 0.01% Accuracy, 0-5V/10V

115,00
DKK

This item is only sold in badges of .

eller

Du skal vælge en variant.

Please select a variant for all bundle products.

Minimumsmængde nået.

Maksimal mængde nået

Du er ved at bestille mere end vi har på lager. Resterende antal bliver bestilt fra vores leverandør. Lager beholdning = .
Mængderabat

DFRobot

DAC Module GP8413 2-Channel 15-bit I2C 0-5V/10V, 0.2% Accuracy

165,00
DKK

This item is only sold in badges of .

eller

Du skal vælge en variant.

Please select a variant for all bundle products.

Minimumsmængde nået.

Maksimal mængde nået

Du er ved at bestille mere end vi har på lager. Resterende antal bliver bestilt fra vores leverandør. Lager beholdning = .

Hvad er en signal-konverter?

I elektronik findes der mange forskellige måder at repræsentere signaler på, og de er ikke direkte kompatible. En 3,3V mikrocontroller kan ikke styre et 0-10V industri-signal, og en industri-sensor med 4-20mA output kan ikke læses direkte af en Arduino. Signal-konvertere er moduler der oversætter mellem disse formater, så du kan koble forskellige systemer sammen.

Industri-standarder forklaret

0-10V analog: klassisk industri-standard for ventilation, varmestyring og motorhastighed. Frekvensomformere bruger ofte 0-10V til at styre hastighed.
0-5V analog: ligesom 0-10V, men halvdelen af spændingen. Kompatibelt med Arduino's 5V GPIO.
4-20mA strøm-loop: industri-favoritten til lange kabel-strækninger. Strømmen er upåvirket af kabel-modstand, og 4mA i stedet for 0mA gør at man kan skelne mellem "0-værdi" og "kabel-brud".
NPN vs PNP: to typer industri-sensor outputs. NPN trækker output mod GND når aktiveret, PNP skubber output mod VCC. Inkompatible som standard.
RS485 / Modbus RTU: industri-bus til Modbus-kommunikation over lange afstande.
DMX512: standard til scene-belysning og LED-arrays. 250 kbps over RS485-fysik.

DAC-moduler (digital til analog)

DAC står for Digital-til-Analog Converter. Bruges når mikrocontrolleren skal generere et analogt signal til at styre industri-udstyr, frekvensomformere eller analog-instrumenter:

GP8630N I2C/PWM til ±10V / 4-20mA DAC, 16-bit (DFR1230) — multi-funktion DAC der både kan ±10V og 4-20mA. 16-bit præcision. Til avancerede industri-projekter.
GP8600 1-kanal I2C & PWM til 0-5V / 0-10V / 4-20mA, 16-bit (DFR1229) — alsidig 1-kanals DAC med tre output-modes. 16-bit præcision.
GP8413 2-kanal 15-bit I2C til 0-5V/10V, 0,2% præcision (DFR1073) — to uafhængige DAC-kanaler.
GP8211 I2C 15-bit DAC, 0,01% præcision, 0-5V/10V (DFR1071) — meget høj præcision (0,01%). Til måleinstrumenter og kalibrering.
GP8501 2-kanal PWM til 0-2,5V/VCC DAC, 8-bit, 0,5% præcision (DFR1037) — PWM-baseret 2-kanals DAC.
GP8101S 1-kanal PWM til 0-5V/10V, 8-bit (DFR1036) — simpel PWM-til-analog konverter.
GP8512 1-kanal 15-bit I2C, 0,01% præcision (DFR1035) — 1-kanals høj-præcisions DAC.
2-kanal 12-bit I2C DAC, 0,1% præcision (DFR1034) — billigere 2-kanals DAC.
I2C 4-20mA DAC, 0,2% præcision, 18-24V (DFR0972) — dedikeret 4-20mA DAC til industri.

Spænding-til-strøm konvertere (V til mA)

Til at konvertere et spændings-signal til 4-20mA strøm-loop standard:

0-3,3V til 0-20mA konverter (400114) — direkte kompatibel med ESP32, Raspberry Pi 3,3V GPIO.
0-5V til 0-20mA konverter (400115) — Arduino UNO 5V kompatibel.
0-10V til 0-20mA konverter (400116) — direkte til klassiske industri-signaler.
0-15V til 0-20mA konverter (400117) — bredere spænding-input.
0-24V til 4-20mA konverter (400113) — 24V industri-input til standard 4-20mA loop.

Strøm-til-spænding (læs 4-20mA med Arduino)

Analog Current to Voltage 4-20mA (SEN0262) — konverterer industri-sensor 4-20mA til en spænding Arduino kan læse.

USB til serial konvertere

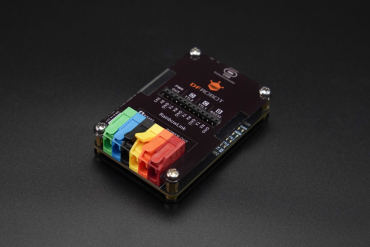

RainbowLink V2 4-Channel Isolated USB-Serial (TEL0190) — professionel 4-kanals isoleret konverter. RS485, RS232, dual TTL, 12V strømforsyning indbygget.
RainbowLink 4-Channel USB-Serial (TEL0185) — original 4-kanals version uden isolation.
USB til RS485 Industriel (FIT0832) — robust industri-konverter, 36V, plug-and-play, surge protection.

NPN/PNP konvertering

NPN til PNP Signal Konverter (FIT0850) — 5-24V drift, overcurrent-beskyttelse. Til at koble inkompatible industri-sensorer sammen.

Analog signal-isolation

Analog Signal Isolator 5V, 1:1 (DFR0504) — galvanisk isolation mellem to analog-signaler. Beskytter mod jord-loops og spændingsspidser. 42×32 mm, ingen lodning.

Spændings-divider og digitale potentiometre

Analog Voltage Divider V2 (DFR0051) — læser 0,0245-25V med Arduino 3,3-5V GPIO. Til at måle batteri-spænding eller solpanel-output.
MCP42100 Dual Digital Potentiometer 100K, SPI (DFR0520) — software-styret potentiometer, 256 trin × 2 kanaler. Til volume-kontrol, kalibrering og programmable resistorer.

Specialiserede

DMX512 Lighting Controller (DFR0944) — Arduino og ESPHome-kompatibel scene-lys controller. Til DMX-styret LED-arrays og dimmer-kontrol.
8-Channel Isolated Analog DAQ, 12-bit, RS485, 0-20mA (DFR0853) — 8-kanals isoleret data acquisition. Til at læse mange industri-sensorer over Modbus RS485.
SCI DAQ Module med Skærm I2C (DFR0999) — komplet DAQ med skærm, automatisk sensor-genkendelse og data-logning.

Hvilket modul skal jeg vælge?

Arduino skal styre 0-10V industri-input: GP8101S PWM til 0-10V (DFR1036) eller GP8600 multi-mode (DFR1229).
Arduino skal generere 4-20mA strøm-loop: I2C 4-20mA DAC (DFR0972) eller multi-mode GP8630N (DFR1230).
Arduino skal læse 4-20mA sensor: Current to Voltage Converter (SEN0262).
Arduino skal styre 0-10V via spændings-output: Brug GP8101S PWM-baseret eller en spænding-til-strøm konverter hvis du har 4-20mA mellem.
Konvertere mellem forskellige spændings-niveauer: 0-3,3V, 0-5V, 0-10V eller 0-15V til 0-20mA serien (400113-400117).
Læse industri-sensor (NPN) med Arduino: NPN til PNP konverter (FIT0850).
Beskytte mikrocontroller mod industri-støj: Analog Signal Isolator (DFR0504).
Måle batteri-spænding (12V/24V): Analog Voltage Divider V2 (DFR0051).
Industri-projekt med 8 sensorer: 8-Channel Isolated DAQ (DFR0853).
Test-bænk med flere serial-protokoller: RainbowLink V2 (TEL0190) eller V1 (TEL0185).
Scene-lys og LED-styring: DMX512 Controller (DFR0944).
Software-styret variabel modstand: MCP42100 Digital Potentiometer (DFR0520).

DAC-præcision forklaret

DAC-modulers præcision angives som procent af fuld skala. En 0,01% præcision på et 0-10V output betyder maks ±1mV afvigelse — passer til præcisionsmålinger og kalibrering. En 0,5% præcision betyder maks ±50mV afvigelse — fint til motor-styring og standard industri-applikationer.

Bit-opløsning	Trin	Min. spændings-step (på 10V)
8-bit	256	~39 mV
12-bit	4.096	~2,4 mV
15-bit	32.768	~0,3 mV
16-bit	65.536	~0,15 mV

Programmering

Wire (I2C): til at sende kommandoer til I2C-baserede DAC-moduler.
analogWrite() + RC-filter: simpel PWM-til-analog konvertering uden ekstra modul (mindre præcis).
SPI library: til SPI-baserede digitale potentiometre som MCP42100.
DMX-Library: til DMX512-styring fra Arduino.
ModbusMaster: til at læse data fra industrielle Modbus-enheder over RS485.

Typiske anvendelser

Styring af frekvensomformere og motorer via 0-10V eller 4-20mA, læsning af industri-sensorer (tryk, flow, niveau, temperatur) i 4-20mA loop, hjemmeautomation der skal tale med klassiske industri-komponenter, ventilation og varmestyring med 0-10V signal, lab- og test-bænke med flere måle-instrumenter, scene-belysning og LED-arrays via DMX512, måling af batteri-spænding og solpanel-output, kalibrering af måleinstrumenter, lyd-projekter med digitale potentiometre, data acquisition for industri og forskning, og PLC-erstatning med Arduino eller ESP32.

Relateret

Til ADC-moduler (analog til digital, omvendt retning), se ADC / DAC Moduler. Til RS485 og industri-kommunikation, se Serial og UART. Til level-shiftere mellem 3,3V og 5V, se Level Shifter. Til relæer og motor-styring, se Relæ og Motor Driver Moduler. Tilbage til Moduler oversigt.
