Værktøj

Værktøj til hobby-elektronik, prototyping, fejlfinding og reparation. Udvalget er organiseret i syv underkategorier: Lodning (loddekolber, lodde-tin, fluks, sugepumper), Måle instrumenter (multimetre, oscilloskop, logic analyzers), Hånd Værktøj (knibtænger, sakse, skruetrækkere), Elværktøj (varmluft, bore-/skruemaskiner), Kemi (rensemidler, IPA, flux-cleaner), Ultralydsrensere og Opbevaring. Til hobbybyggere, undervisere, studerende og udviklere fra første prototype til færdigt produkt.

Værktøj-kategorierne

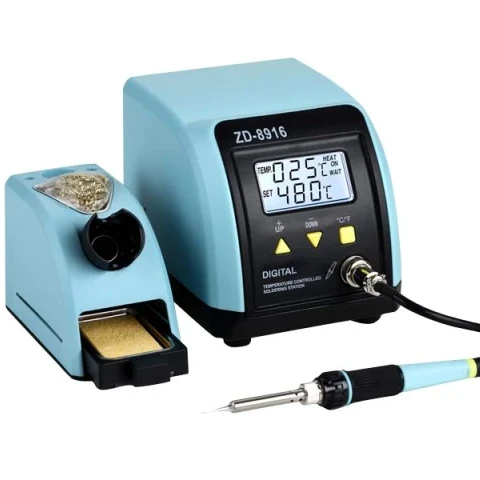

Lodning

Det vigtigste enkelt-værktøj i elektronik-værkstedet er en god loddekolbe. Underkategorien dækker lodde-stationer, justerbar-temperatur loddekolber, varmluft-stationer (rework), lodde-tin (lead-free og blyholdigt i forskellige tykkelser), flux-pen og lodde-fluks-paste, sugepumper og lodde-vægter, lodde-stativ med 3rd hand og forstørrelsesglas, lodde-tip-rensere og messing-svampe, samt brushless-lodde-kolber til reparation af PCB'er.

Måle instrumenter

Til at fejlfinde og verificere kredsløb. Dækker multimetre (auto-range, true-RMS, klemme-amperemetre), oscilloskop (analoge og digital, USB-baserede og standalone), logic analyzers til at fange digitale signaler og protokol-debug (I²C, SPI, UART), spektrum-analysatorer, signal-generatorer og funktion-generatorer, kabel-testere, ESR-/komponent-testere, og bench-strømforsyninger til projekt-test. Også frekvens-tællere og LCR-meters til at karakterisere ukendte komponenter.

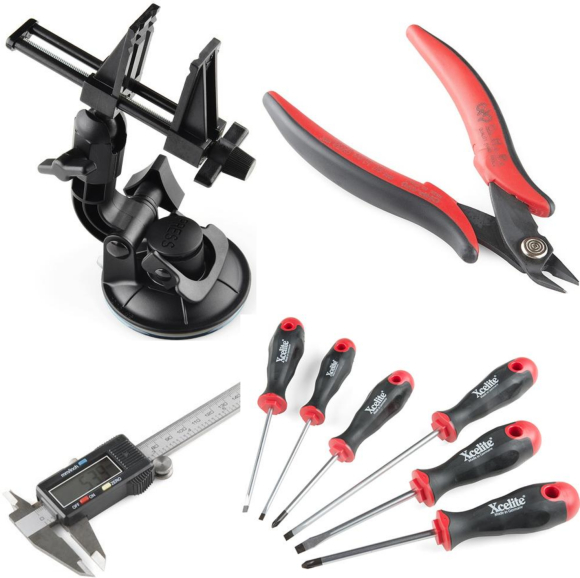

Hånd Værktøj

Det daglige sortiment: knibtænger (side-cutter, præcisions-spids, ESD-sikret), kabelstrippere (med justering for AWG 30-10), sakse, skruetrækker-sæt (Phillips, slots, Torx, Hex), pincet-sæt (præcision, ESD, anti-magnetisk), wire-stripper-knive, hobbi-knive (Stanley/X-Acto), wire-wrap-værktøj, og PCB-fastholdere/3rd-hand. Også specialiserede værktøjer som crimp-tænger til JST/Dupont/MOLEX-stik.

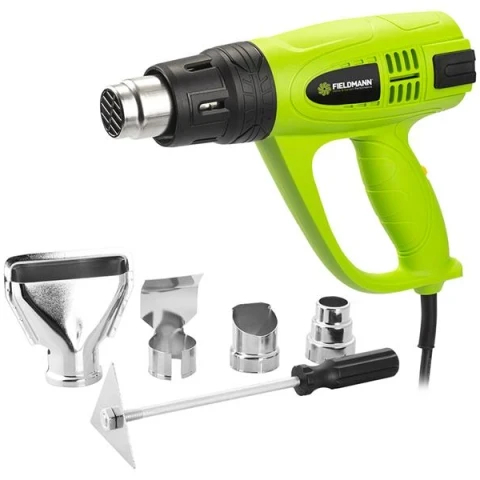

Elværktøj

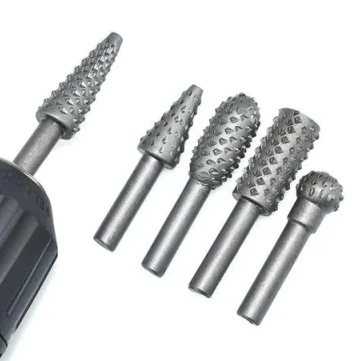

Strømdrevet værktøj til mere intensivt arbejde: varmluft-pistoler til krympeflex og rework, bore-maskiner og bordboremaskiner til hulprint og kabinet, dremel/multifunktionsværktøj til fræsning og slibning, hånd-shaker til at blande lodde-paste, og loddejern-stationer med digital styring. Til projekter der kræver mere kraft end hånd-værktøj, eller hvor præcision og repeterbarhed er vigtigt.

Kemi

Rensemidler og kemi til elektronik: isopropanol (IPA) til lodde-flux-fjernelse og PCB-rens, flux-cleaner og solvent-spray, kontakt-spray til oxiderede kontakter, anti-statisk spray, ESD-håndcreme, varmeledende pasta (thermal compound) til CPU og heatsink, dielectric grease til vandtætte stik, lim/super-lim, og specielle rensemidler til skærme og optik. Vigtigt: brug altid kemikalier med tilstrækkelig ventilation og ESD-måtte.

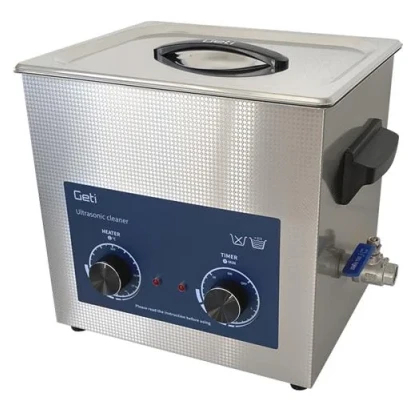

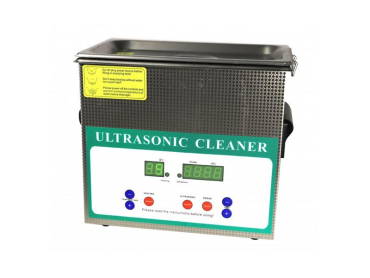

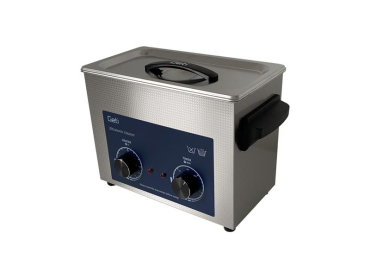

Ultralydsrensere

Ultralydsrenser-tanke der bruger 40-45 kHz vibrationer og rensevæske til at rense PCB'er, brillesglas, smykker, urebånd, motor-dele og restaurering af gamle elektronik. Vejen til at få helt ren kobber og fjerne flux-rester der ikke kan nås med IPA og en pensel.

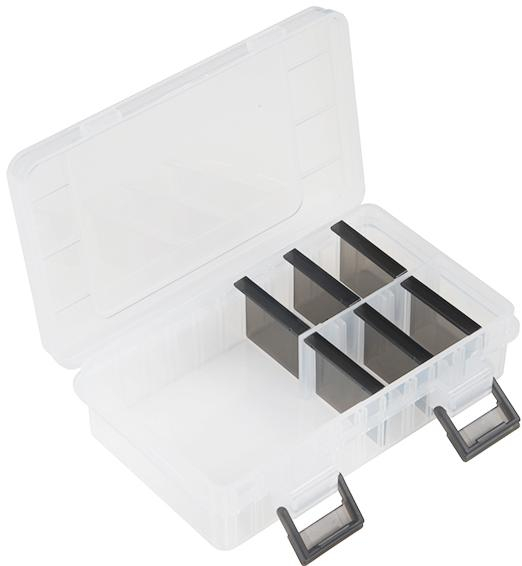

Opbevaring

Sortimentskasser til SMD-modstande/kondensatorer/IC'er, ESD-poser og anti-statisk-emballage, komponent-organisere, etiketterings-systemer, opbevaringsskuffer (Stackable, Raaco-stil), wire-spool-organisere og specifik værktøjs-opbevaring. Et organiseret værksted sparer tid på at lede efter komponenter og forhindrer ESD-skader.

Sådan vælger du værktøj

Begynder-projekt: minimum loadout

  • Loddekolbe (25-30 W) eller lodde-station — den enkelt-vigtigste investering.
  • Lodde-tin (0,8 mm til de fleste hobbier; 0,5 mm til SMD).
  • Multimeter — minimum auto-range med spænding, modstand og kontinuitet.
  • Side-cutter knibtang — til at klippe ledning.
  • Kabel-stripper — til at fjerne isolation uden at skade kobber.
  • Pincet — til SMD og finarbejde.
  • 3rd-hand med forstørrelsesglas — holder PCB stabilt under lodning.

Hobby-mellemtrin

  • Lodde-station med justérbar temperatur (260-450°C).
  • Varmluft-pistol til krympeflex, rework og SMD-fjernelse.
  • Logic analyzer (Saleae-clone) til I²C/SPI/UART-debug.
  • Bench-strømforsyning (0-30 V, 0-3 A) med current-limit.
  • Bedre multimeter med true-RMS og temperatur-input.

Avanceret/professionel

  • Digital oscilloskop (50-100 MHz, 2-4 kanaler).
  • Hot-air rework station og lodde-paste til SMD-genbearbejdning.
  • Mikroskop eller forstørrelsesvideokamera til finarbejde.
  • ESR-/component-tester til at karakterisere ukendte komponenter.
  • Ultralydsrenser til klargøring af PCB efter lodning.

Almindelige anvendelser

  • Bygge en Arduino-prototype — loddekolbe + lodde-tin + side-cutter + multimeter + 3rd-hand.
  • Reparere en defekt enhed — multimeter (kontinuitet/spænding), oscilloskop (signal-tracing), varmluft (komponent-fjernelse).
  • SMD-arbejde — finespids-loddekolbe, varmluft, pincet, lodde-paste og mikroskop.
  • I²C-/SPI-debugging — logic analyzer + oscilloskop til at se reelle signaler.
  • Strøm-fejlfinding — bench-PSU med current-limit beskytter mod kortslutning.
  • Kabel-konfektionering — kabel-stripper + crimp-tang + lodde-tin for stærke samlinger.
  • Komponent-identifikation — ESR-/component-tester læser modstand, kapacitans, induktans og ESR direkte.
  • Vintage-elektronik-restaurering — ultralydsrenser + oscilloskop + logic analyzer til at karakterisere gamle kredsløb.

ESD-sikkerhed (vigtigt)

ESD (Electrostatic Discharge) er den stille morder i elektronik-værkstedet. Statisk elektricitet på blot 50 V kan ødelægge MOSFET-transistorer og IC'er. Investér i:

  • ESD-måtte på arbejdsbordet med jord-forbindelse.
  • ESD-armbånd der forbinder dig til måtten.
  • ESD-sikret pincet og knibtang (markeret med ESD-symbol).
  • Anti-statisk emballage (sorte ESD-poser) til opbevaring af IC'er.
  • Tør luft (40-60% RH) giver lavest ESD-risiko; tør vinter-luft (under 30% RH) er værst.

Almindelige fejl

  • Billig non-justérbar loddekolbe — for varmt eller for koldt giver dårlige lodninger. Investér i justérbar lodde-station fra start.
  • Lead-free lodde-tin uden flux-pen — bly-fri lodde-tin har dårligere flow, og kræver ekstra flux for pænt resultat.
  • Multimeter på AC når der måles DC — giver "0" eller useriøst tal. Tjek altid mode-indstilling.
  • Logic analyzer til at måle analog-signaler — virker ikke. Brug oscilloskop til analog, logic analyzer kun til digital.
  • Glemt at jorde varmluft-pistol-jord-stativ — varmluft kan generere statisk på jord-strim. Brug ESD-måtte under arbejde.
  • For meget temperatur på SMD-rework — IC'er smelter eller blistrer. Brug 280-350°C, ikke 450°C.
  • IPA på LCD-skærm — kan ødelægge polariserings-filter. Brug specifikt skærme-rens.
  • Ultralydsrenser med PCB der har batterier eller relays — fjern dem først; vibrationer ødelægger mekanisk-bevægelige komponenter.
  • Knibtang-bid på lodde-tråd — slibe-skarp knibtang sløves hurtigt på hærdet stål. Brug dedikeret wire-cutter.
  • Wire-stripper på SMD-pads — kan rive lod-pad af PCB. Brug pincet eller varmluft til SMD.

Relaterede kategorier

Til krympeflex der varmes med varmluft. Til tape der bruges sammen med værktøj. Til komponenter (modstande, kondensatorer, IC'er) der loddes. Til hulprint og PCB som lodde-substrat. Til breadboard til solder-fri prototyping. Til elektronik-ledninger. Til skruer, bolte og spacers der monteres med hånd-værktøj. Til bokse og kabinetter der bores med elværktøj. Til strømforsyninger til drift af loddestation, multimeter, oscilloskop. Til Arduino-boards, Raspberry Pi-boards og udviklingsplatforme der debugges med multimeter og oscilloskop. Til sensorer der kalibreres med præcisions-instrumenter.
