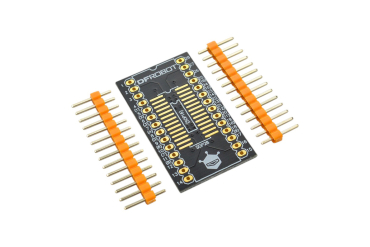

Hulprint (perfboard, stripboard, protoboard, PCB) er det stabile fundament under et lodde-fast kredsløb. Når en idé er testet på breadboardet, flyttes komponenterne over på et hulprint og loddes fast — så holder forbindelserne, og kredsløbet kan transporteres, monteres og bruges. Udvalget dækker enkelt- og dobbeltsidede protoboards i flere størrelser, fleksible boards, SOP-til-DIP adapterprint og specialformede boards til FireBeetle, MiniQ og Arduino. Til hobbybyggere, undervisere, studerende og udviklere der skal videre fra prototypen.
Hulprint (også kaldet perfboard, stripboard eller protoboard) er en plade af glasfiber-epoxy med et regelmæssigt mønster af huller, som komponenter loddes fast i. Hullerne sidder typisk i 2,54 mm raster (0,1"), så DIP-IC'er, headers og almindelige gennemstikskomponenter passer direkte. Hulprint er det naturlige næste skridt efter breadboardet: kredsløbet er testet og fungerer, og nu skal forbindelserne være permanente.
Typer af hulprint
Perfboard (almindeligt hulprint) — hver loddepad er isoleret fra de andre. Forbindelser laves med ledninger eller ved at trække en loddebro mellem nabopads. Mest fleksibelt, men kræver mere planlægning.
Stripboard (Veroboard) — pads er forbundet i lange striber langs den ene side. Komponenter sættes på tværs af striberne, og forbindelser brydes ved at skære striben over.
Protoboard med power rails — efterligner breadboardet med strømskinner langs siderne og terminalstrips i midten — så man kan flytte kredsløbet 1:1 fra breadboard til loddet udgave.
Solder-able breadboard — samme layout som et 400/830 huls breadboard, men loddebart. Ideelt til at bevare kredsløbet uden at skulle gentegne layoutet.
Snappable / brækbare boards — kan brækkes til den størrelse projektet kræver.
Enkelt- eller dobbeltsidet?
Enkeltsidet — pads kun på undersiden. Billigt, nemt at se hvor man lodder. Begrænset til simple kredsløb hvor ledningerne ikke skal krydse hinanden.
Dobbeltsidet — pads på begge sider med gennempletterede huller, så loddekontakt på begge sider er forbundet. Giver plads til mere komplekse kredsløb og ledningsføring på begge sider.

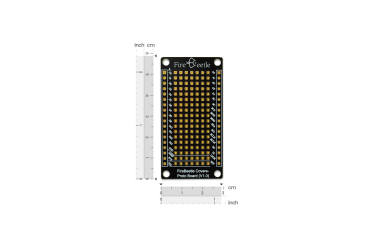

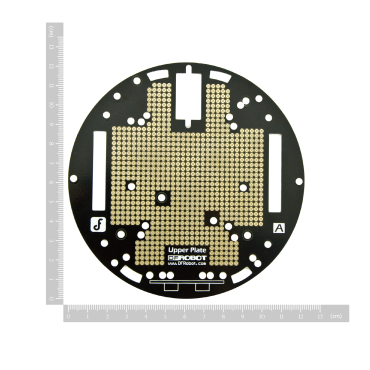

Specialformede boards — FireBeetle Cover med 147 huller og dedikerede VCC/3.3V/GND-pads, og MiniQ Upper Deck (12,2 × 12,2 cm) til at stable elektronik på MiniQ-robotter.
Plan layoutet først — skitsér placeringen af IC'er, headers og store komponenter, før du begynder at lodde. Brug et hjælpeprogram som DIY Layout Creator eller bare ternet papir.
Start med de laveste komponenter — modstande og dioder først, derefter sokler, headers og store kondensatorer. Det gør det nemmere at vende boardet.
Brug IC-sokler i stedet for at lodde IC'er direkte — så er de nemme at skifte, hvis noget går galt.
Kortslut nabopads ved at smelte loddetin sammen, eller brug korte stykker isoleret ledning til længere forbindelser.
Tjek med multimeter mellem hver større etape — det er hurtigere at finde fejl undervejs end til sidst.
Tin loddebanerne på lange forbindelser for at øge strømkapaciteten og reducere modstand.
Sådan vælger du

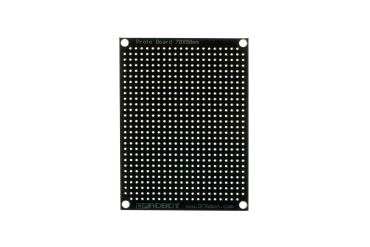

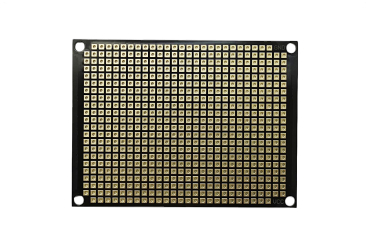

Hvor stort er kredsløbet? Adapter-boards til 1–2 IC'er, 58 × 78 mm til Arduino-projekter, 100 × 75 mm til større ting med flere moduler.
Skal det passe på en bestemt platform? FireBeetle Cover, Wombat PTH og MiniQ Deck sparer tid hvis projektet bygges på en af de platforme.

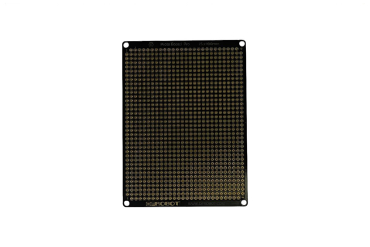

SMD eller through-hole? Dobbeltsidet ProtoBoard Pro kan bære begge dele. Ren through-hole klares nemt på et enkeltsidet.

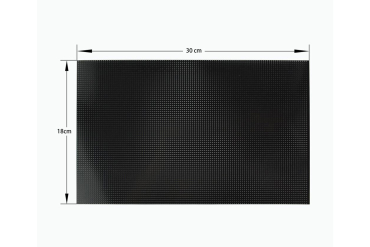

Skal boardet bukkes eller passe en buet flade? Det fleksible 18 × 30 cm protoboard er beregnet til netop det.
Hvor permanent skal det være? Loddet hulprint holder i årevis. Solder-able breadboards giver det breadboard-vante layout, men er stadig permanent.
Hvad skal du ellers bruge?
Loddekolbe og blyfri loddetin (typisk 0,5–0,8 mm). Se Værktøj.
Headers til at sætte moduler på, og IC-sokler så IC'er kan skiftes.
Et fræset eller ætset PCB har dedikerede ledningsbaner som matcher kredsløbet præcist — kompakt, pænt og velegnet til serieproduktion. Et hulprint er fleksibelt og kræver ingen designfase eller produktionstid: det er klar til at blive loddet på her og nu. Til en enkelt prototype eller et hobbyprojekt er hulprint hurtigere; til 5+ ens enheder eller et tæt SMD-kredsløb er et fræset PCB bedre.
