Lysdioder

Her finder du lysdioder til alt fra et enkelt statuslys til en hel lysinstallation: klassiske 5 mm og 3 mm dioder, adresserbare RGB-LED'er, LED-strips og LED-filament samt LED-moduler og specielle lyskilder. Guiden nederst hjælper dig med at vælge, beregne formodstand og forsyne dem rigtigt.

Underkategorier

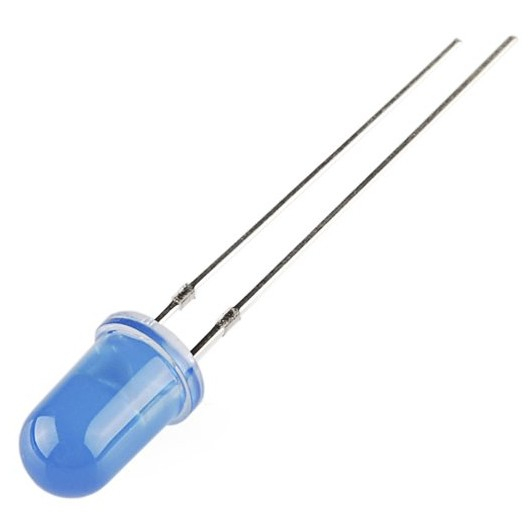

  • LED 5 mm – den klassiske størrelse til statuslys og breadboard. Enkeltfarver, RGB og pakker med blandede farver.

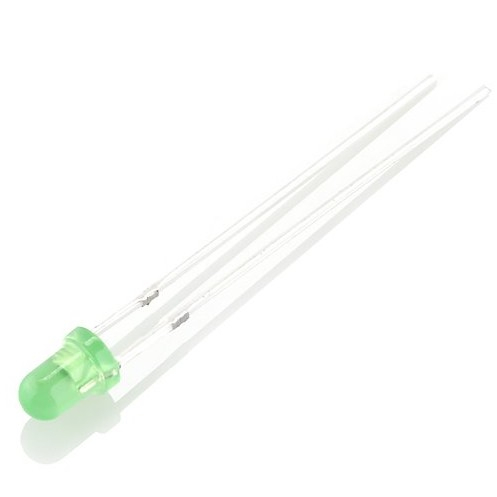

  • LED 3 mm – mindre dioder til frontpaneler og kompakte projekter.

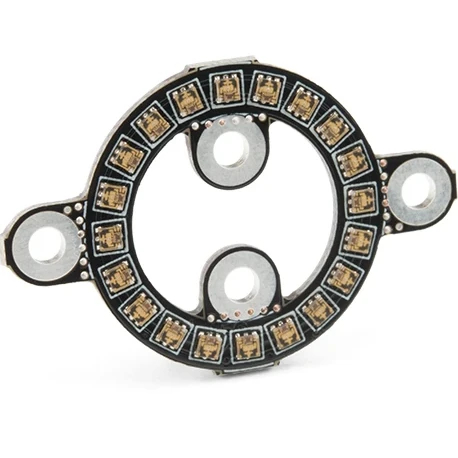

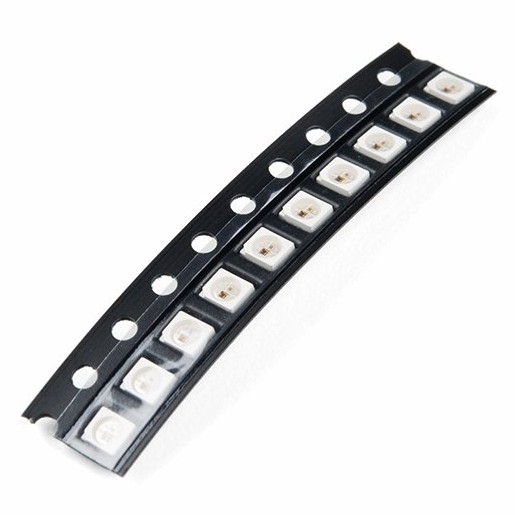

  • Adresserbare LED – WS2812B-ringe og RGB-matricer, hvor hver diode får sin egen farve over én datatråd.

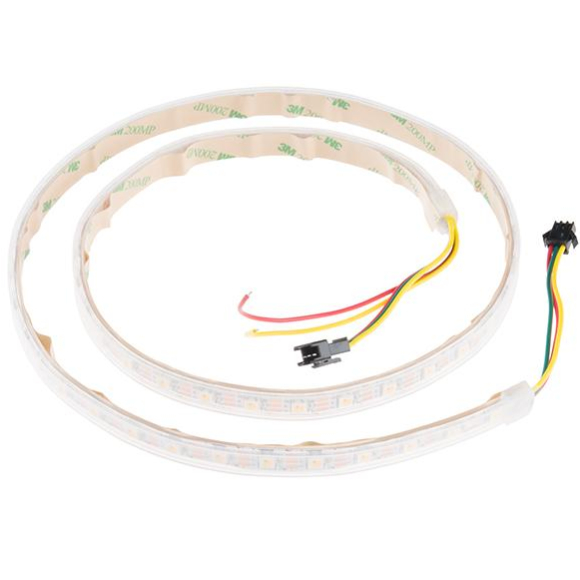

  • LED-strips – adresserbare og almindelige strips, COB-strips, ultratynde strips, LED-filament og samlestik.

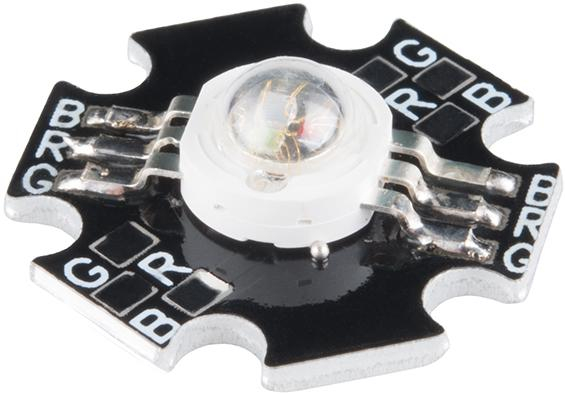

  • Diverse LED – plug-and-play LED-moduler til Arduino, RGB-breakouts, 10 W power-LED, bargraph og lasermoduler.

Sådan virker en lysdiode

En lysdiode leder kun strøm den ene vej og har et næsten fast spændingsfald, når den lyser. Det betyder, at strømmen stiger voldsomt, hvis spændingen bare er lidt for høj. Derfor skal en enkelt diode altid have noget, der begrænser strømmen – en formodstand eller en driver med konstant strøm.

Beregn formodstanden

R = (forsyningsspænding – LED-spænding) / strøm

FarveTypisk LED-spænding
Rød, orange, gulca. 1,8–2,2 V
Klassisk grønca. 2,0–2,2 V
Blå, hvid, ægte grønca. 2,8–3,4 V

Eksempel: en rød diode på en 5 V-udgang med 15 mA giver (5 – 2) / 0,015 = 200 Ω, så du vælger 220 Ω. Moderne dioder lyser fint ved 5–10 mA, så hellere en lidt for stor modstand end for lille. På 3,3 V-mikrocontrollere er der kun lidt spænding tilbage til blå og hvide dioder, så de lyser svagere.

Polaritet

Det lange ben er anoden (+), det korte katoden (–), og huset er fladt på katodesiden. På strips og moduler er forbindelserne mærket på printet.

Enkelte dioder, adresserbare eller strips?

BehovGodt valg
Statuslys og indikatorer3 eller 5 mm dioder
Farver og animationerAdresserbare ringe, matricer eller strips
Belysning af hylder og kabinetterEnkeltfarvede strips eller COB-strips
Lampedesign og figurerLED-filament
Hurtig start uden lodningLED-moduler med 3-pin stik

Strøm og forsyning til mange dioder

  • En mikrocontrollers udgang kan kun levere strøm til en enkelt eller nogle få små dioder. Alt større skal styres via en transistor, en MOSFET eller en LED-driver.
  • Adresserbare dioder kan trække op til ca. 60 mA hver ved fuld hvid. Regn det ud, og vælg en strømforsyning med margin.
  • Forbind altid GND mellem forsyning og mikrocontroller.
  • Lange 5 V-strips skal have strøm ført ind flere steder for at undgå spændingsfald.

Styring fra mikrocontroller

Enkelte dioder dæmpes med PWM via analogWrite på Arduino eller tilsvarende på ESP32. Adresserbare dioder styres med biblioteker som FastLED og Adafruit NeoPixel eller med ESPHome og WLED. Kører du 5 V-dioder fra en 3,3 V-mikrocontroller, kan en level shifter være nødvendig for et stabilt datasignal.

Typiske fejl

  • Ingen formodstand, så dioden brænder af.
  • Flere dioder i parallel på én fælles modstand, så de lyser forskelligt.
  • Adresserbare dioder forsynet fra USB-porten, så mikrocontrolleren genstarter.
  • Data sat i den forkerte ende af en adresserbar strip – følg pilene.
  • Power-LED uden køling.
  • Blå eller hvide dioder på 3,3 V uden at regne efter – de lyser svagt eller slet ikke.

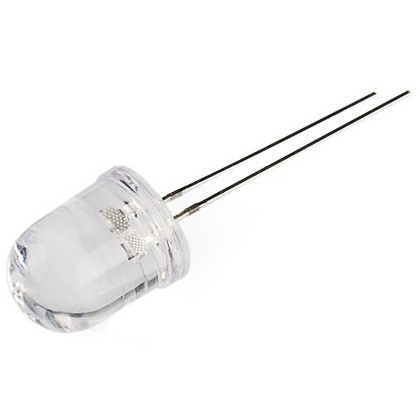

Diffus eller klar?

Diffuse dioder har et mælket hus og lyser jævnt til alle sider – godt til indikatorer, der skal ses fra siden. Klare dioder samler lyset i en smallere stråle og ser kraftigere ud forfra.

Relaterede kategorier

Lysdioder hører under komponenter. Du skal typisk også bruge modstande, transistorer og en LED-strømforsyning. Til opbygning se breadboards, og til større lysstyrker LED-drivere.
