Komponenter

Her finder du de byggesten, kredsløb laves af: lysdioder og LED-strips, modstande og potentiometre, knapper, kontakter og encodere, transistorer og MOSFET-moduler, dioder, kondensatorer, krystaller og IC-sokler. Mange findes som sortimenter eller breadboard-moduler, der er lette at gå til.

  • DFRobot kondensatorsæt FIT0117
    Mængderabat

    DFRobot

    Aluminum Electrolytic Capacitor Pack, 100 PCS, 12 Sets, Various Voltages

    52,00
    DKK

    This item is only sold in badges of .

    eller

    Du skal vælge en variant.
    Please fill in all required fields.
    Minimumsmængde nået.
    Maksimal mængde nået
    Du er ved at bestille mere end vi har på lager. Resterende antal bliver bestilt fra vores leverandør. Lager beholdning = .
  • DFRobot kondensatorsæt FIT0118
    Mængderabat

    DFRobot

    Ceramic Capacitor Pack, 250 PCS, 25 Sets, <63V, Various Capacitance

    65,00
    DKK

    This item is only sold in badges of .

    eller

    Du skal vælge en variant.
    Please fill in all required fields.
    Minimumsmængde nået.
    Maksimal mængde nået
    Du er ved at bestille mere end vi har på lager. Resterende antal bliver bestilt fra vores leverandør. Lager beholdning = .
  • Diode Pack, 100 PCS, 8 Types, 1N4148/1N4007
    Mængderabat

    DFRobot

    Diode Pack, 100 PCS, 8 Types, 1N4148/1N4007

    81,00
    DKK

    This item is only sold in badges of .

    eller

    Du skal vælge en variant.
    Please fill in all required fields.
    Minimumsmængde nået.
    Maksimal mængde nået
    Du er ved at bestille mere end vi har på lager. Resterende antal bliver bestilt fra vores leverandør. Lager beholdning = .
  • Transistor BC547B TO92 ammo formed, back

    Diotec

    Transistor BC547B TO92 ammo formed

    0,50
    DKK

    This item is only sold in badges of .

    eller

    Du skal vælge en variant.
    Please fill in all required fields.
    Minimumsmængde nået.
    Maksimal mængde nået
    Du er ved at bestille mere end vi har på lager. Resterende antal bliver bestilt fra vores leverandør. Lager beholdning = .
  • BC337 NPN, 45V 500mA (BC337)
    Mængderabat

    Trusted Supplier

    Transistor - NPN, 45V 500mA (BC337)

    3,00
    DKK

    This item is only sold in badges of .

    eller

    Du skal vælge en variant.
    Please fill in all required fields.
    Minimumsmængde nået.
    Maksimal mængde nået
    Du er ved at bestille mere end vi har på lager. Resterende antal bliver bestilt fra vores leverandør. Lager beholdning = .
  • Adafruit 178 SoftPot - lineær 100mm membran-potentiometer (ribbon sensor) fra Spectra Symbol med selvklæbende bagside
    Spar 34%

    Adafruit

    Adafruit 178 SoftPot - Linear Ribbon Sensor 100mm

    62,50
    DKK
     94,00
    DKK

    This item is only sold in badges of .

    eller

    Du skal vælge en variant.
    Please fill in all required fields.
    Minimumsmængde nået.
    Maksimal mængde nået
    Du er ved at bestille mere end vi har på lager. Resterende antal bliver bestilt fra vores leverandør. Lager beholdning = .
  • Mængderabat

    DFRobot

    Transistor Pack, 170 PCS, 17 Types, Straight/Bent Leads

    41,50
    DKK

    This item is only sold in badges of .

    eller

    Du skal vælge en variant.
    Please fill in all required fields.
    Minimumsmængde nået.
    Maksimal mængde nået
    Du er ved at bestille mere end vi har på lager. Resterende antal bliver bestilt fra vores leverandør. Lager beholdning = .
  • SparkFun diode COM-08588

    Sparkfun

    Diode Small Signal - 1N4148

    3,75
    DKK

    This item is only sold in badges of .

    eller

    Du skal vælge en variant.
    Please fill in all required fields.
    Minimumsmængde nået.
    Maksimal mængde nået
    Du er ved at bestille mere end vi har på lager. Resterende antal bliver bestilt fra vores leverandør. Lager beholdning = .

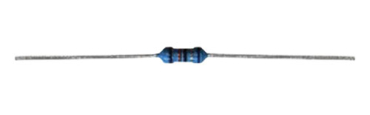

  • Metalfilmsmodstand 180R 0,6W 1% (0207), farvekode brun-grå-sort-sort-brun
    Mængderabat
    Spar 81%

    TIPA

    Modstand 180R 0.6W 0207 1% 50ppm

    2,50
    DKK
     13,00
    DKK

    This item is only sold in badges of .

    eller

    Du skal vælge en variant.
    Please fill in all required fields.
    Minimumsmængde nået.
    Maksimal mængde nået
    Du er ved at bestille mere end vi har på lager. Resterende antal bliver bestilt fra vores leverandør. Lager beholdning = .
  • ZIF Socket, 28-pin, 0.3" Wide, High Conductivity
    Mængderabat

    DFRobot

    ZIF Socket, 28-pin, 0.3" Wide, High Conductivity

    22,50
    DKK

    This item is only sold in badges of .

    eller

    Du skal vælge en variant.
    Please fill in all required fields.
    Minimumsmængde nået.
    Maksimal mængde nået
    Du er ved at bestille mere end vi har på lager. Resterende antal bliver bestilt fra vores leverandør. Lager beholdning = .
  • DFRobot LED-ring FIT0676
    Mængderabat

    DFRobot

    93 LEDs WS2812B RGB 6 Ring Lamp, Cuttable, Cascade Control

    230,00
    DKK

    This item is only sold in badges of .

    eller

    Du skal vælge en variant.
    Please fill in all required fields.
    Minimumsmængde nået.
    Maksimal mængde nået
    Du er ved at bestille mere end vi har på lager. Resterende antal bliver bestilt fra vores leverandør. Lager beholdning = .

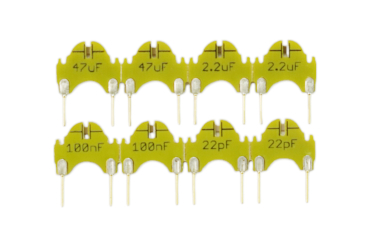

  • DFRobot kapacitor-modul FIT0424
    Mængderabat

    DFRobot

    Capacitor ECell, Breadboard-Plugin, Gold-Plated, 22pF-47uF

    25,50
    DKK

    This item is only sold in badges of .

    eller

    Du skal vælge en variant.
    Please fill in all required fields.
    Minimumsmængde nået.
    Maksimal mængde nået
    Du er ved at bestille mere end vi har på lager. Resterende antal bliver bestilt fra vores leverandør. Lager beholdning = .
  • Diode & Transistor: Gold-Pin, Easy-Plug, High-Reliability
    Mængderabat

    DFRobot

    Diode & Transistor: Gold-Pin, Easy-Plug, High-Reliability

    42,00
    DKK

    This item is only sold in badges of .

    eller

    Du skal vælge en variant.
    Please fill in all required fields.
    Minimumsmængde nået.
    Maksimal mængde nået
    Du er ved at bestille mere end vi har på lager. Resterende antal bliver bestilt fra vores leverandør. Lager beholdning = .
  • Crystal Oscillator Pack, 35PCS, 7 Values, 32.768K, 49S Size
    Mængderabat

    DFRobot

    Crystal Oscillator Pack, 35PCS, 7 Values, 32.768K, 49S Size

    34,00
    DKK

    This item is only sold in badges of .

    eller

    Du skal vælge en variant.
    Please fill in all required fields.
    Minimumsmængde nået.
    Maksimal mængde nået
    Du er ved at bestille mere end vi har på lager. Resterende antal bliver bestilt fra vores leverandør. Lager beholdning = .

Komponenttyper

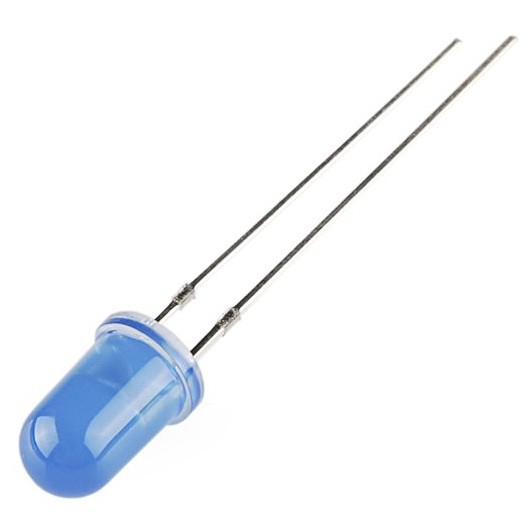

  • Lysdioder – 3 og 5 mm dioder, adresserbare RGB-ringe og -matricer, LED-strips, LED-filament, LED-moduler og power-LED. Den største gruppe i kategorien.

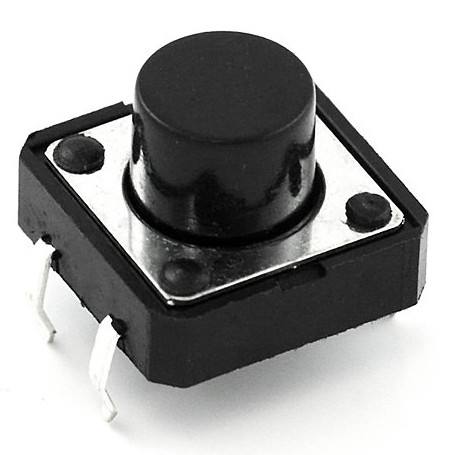

  • Tryk og omskiftere – trykknapper, LED-knapper, mikroafbrydere, vippe- og rockerkontakter, rotary encodere og keypads.

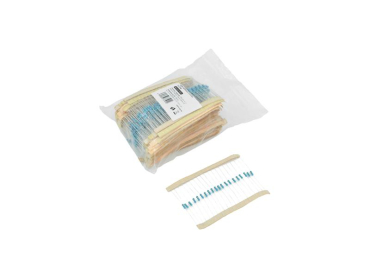

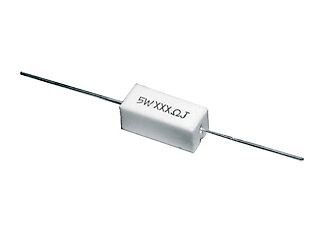

  • Modstande – faste modstande i gennemhul og SMD samt potentiometre, trimmere, joysticks og digitale potentiometre.
  • Transistorer – NPN-transistorer, optokobler-isolerede MOSFET-moduler og sortimenter med mange typer.
  • Kondensatorer – sortimenter med keramiske og elektrolytiske kondensatorer og breadboard-moduler.
  • Dioder – signaldioder og ensretterdioder.

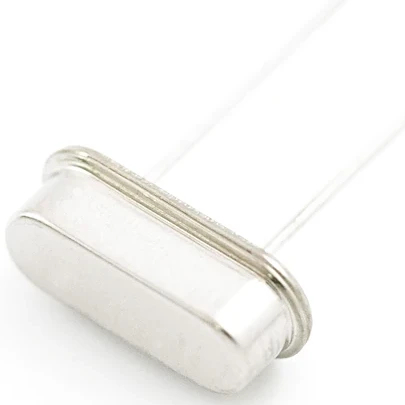

  • Krystaller – sortiment med de mest brugte frekvenser til mikrocontrollere og ure.

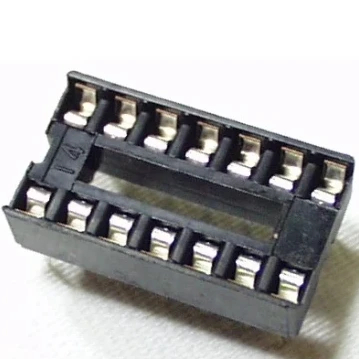

  • Sokler – ZIF-sokkel til DIP-kredse, der skal skiftes ofte.

Grundsættet til de første kredsløb

Skal du i gang med Arduino, ESP32 eller micro:bit, kommer du langt med:

  • Lysdioder i blandede farver og modstande på 220 Ω, 1 kΩ og 10 kΩ.
  • Et par trykknapper og et potentiometer på 10 kΩ.
  • En lille NPN-transistor og en diode til at styre et relæ eller en motor.
  • Keramiske kondensatorer på 100 nF og et par elektrolytter.
  • Et breadboard og ledninger.

Sortimentspakker er en god start, fordi du så har værdien ved hånden, når et diagram kalder på den.

Passive og aktive komponenter

Passive komponenter – modstande, kondensatorer og krystaller – forstærker ikke, men former strøm og spænding: de begrænser, filtrerer og bestemmer tider. Aktive komponenter som transistorer kan styre en stor strøm med et lille signal. Dioder og lysdioder ligger imellem: de lader kun strøm gå én vej.

Fire ting du skal kende

  • Ohms lov: U = R × I. Den bruges til næsten alt, fx formodstanden til en lysdiode: (5 V – 2 V) / 0,015 A = 200 Ω.
  • Effekt: P = U × I. Hold komponenter et godt stykke under deres maksimale effekt, så de ikke bliver varme.
  • Polaritet: dioder, lysdioder og elektrolytkondensatorer skal vende rigtigt. Modstande, keramiske kondensatorer og krystaller med to ben kan vendes frit.
  • Logikspænding: Arduino Uno arbejder med 5 V, mens ESP32, Raspberry Pi og micro:bit bruger 3,3 V. Det påvirker formodstande, pull-ups og hvilke moduler der kan kobles direkte på.

Gennemhul, SMD eller moduler?

FormatFordeleBedst til
GennemhulPasser i breadboard, let at loddeForsøg, undervisning, hulprint
SMDLille, billig i store mængderEgne printplader
Moduler med 3-pin stikIngen lodning, modstande indbyggetBegyndere og hurtige prototyper

Styr mere strøm end mikrocontrolleren kan

En mikrocontrollers ben kan kun levere nogle få milliampere – nok til en lysdiode, men ikke til en motor, en LED-strip eller et relæ. Brug en transistor eller et MOSFET-modul, og husk en diode over induktive laster som relæspoler og motorer. Til større opgaver findes færdige relæmoduler og motordrivere.

Typiske begynderfejl

  • Lysdiode uden formodstand.
  • Knap uden pull-up eller pull-down, så indgangen giver tilfældige værdier.
  • Elektrolytkondensator vendt forkert.
  • Motor eller relæ koblet direkte på et ben på mikrocontrolleren.
  • Glemt fælles GND mellem mikrocontrolleren og en separat strømforsyning.

Relaterede kategorier

Komponenter hører under prototyping. Til opbygning se breadboards, hulprint, headers og stik og ledninger. Til lodning og kontrol se lodning og måleinstrumenter, og til at styre det hele udviklingsplatforme.
