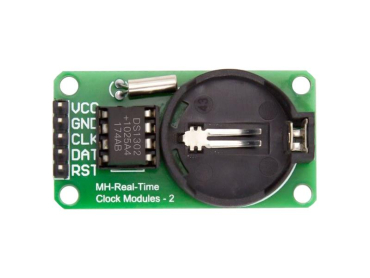

Et RTC-modul (real-time clock) holder styr på dato og klokkeslæt, også når din mikrocontroller er slukket. Her finder du I2C-moduler med DS1307, temperaturkompenserede ure med DS3232 og SD3031, et strømbesparende modul med SD2405 og et RTC-modul til Raspberry Pi. Skal tiden bruges til datalogning, passer hukommelsesmoduler godt til, og selve styringen kan være en Arduino eller Raspberry Pi.

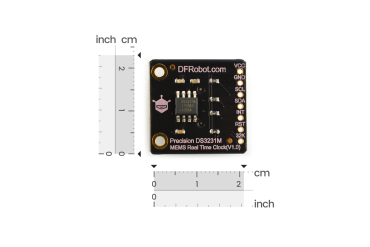

DFRobot

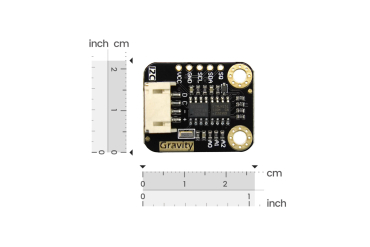

DFRobot

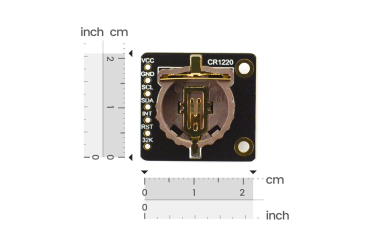

DFRobot
DFRobot
DFRobot
En Arduino ved ikke, hvad klokken er. Den kan tælle millisekunder siden opstart, men tællingen nulstilles ved hver genstart. Raspberry Pi henter normalt tiden fra internettet og står med forkert tid, hvis den starter uden netværk. Et RTC-modul har sin egen urkrystal og et lille knapcellebatteri, så uret kører videre, mens resten er slukket.
| Chip | Type | Kendetegn |
|---|---|---|
| DS1307 | Ekstern urkrystal | Simpel og udbredt. Afviger mere, især når temperaturen skifter. Kører på 5 V. |
| DS3232 | Indbygget krystal med temperaturkompensation | Meget stabil tid og ekstra SRAM, som bevares af batteriet. |
| SD3031 | Indbygget krystal med temperaturkompensation | Høj præcision og lidt SRAM. |

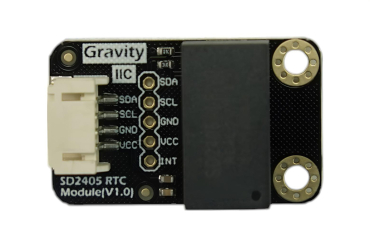

| SD2405 | Indbygget krystal | Meget lavt strømforbrug, velegnet til batteridrift. |
Til et ur, der skal vise rigtig tid i måneder uden at blive stillet, er en temperaturkompenseret RTC det rigtige valg. Til en datalogger, der alligevel synkroniseres jævnligt, er DS1307 ofte tilstrækkelig.
Alle modulerne her bruger I2C: VCC, GND, SDA og SCL. På en Arduino Uno sidder SDA og SCL på A4 og A5, mens de på nyere boards har deres egne ben. Tjek modulets spændingsområde – DS1307 er en 5 V-chip, mens de nyere chips også kører på 3,3 V. RTC-modulet til Raspberry Pi sættes direkte på GPIO-stikket og kan aktiveres i Raspberry Pi OS, så systemet læser tiden ved opstart.
Flere RTC-chips kan også give en firkantbølge eller et alarmsignal på et ekstra ben. Det kan bruges til at vække en mikrocontroller fra dyb søvn på et bestemt tidspunkt, så et batteridrevet projekt kun er vågent, når der skal måles. Tjek modulets dokumentation for, hvilke funktioner der er ført ud.
Se også moduler, hukommelsesmoduler, knapcellebatterier, displays til at vise tiden og krystaller og resonatorer.
