Relæ
Med et relæ kan en mikrocontroller tænde og slukke for noget, der kræver langt mere strøm eller en anden spænding end dens egne ben kan klare. Her finder du relæmoduler med 1 til 8 kanaler, løse relæer, et solid state-relæ, et magnetisk låserelæ, relækort styret via USB, Ethernet, RS485 eller ESP32 samt MOSFET-moduler til DC-belastninger. Til motorer med hastighedsregulering se motordrivere, og til styringen fx ESP32.
-
-
-
-
Let-Elektronik

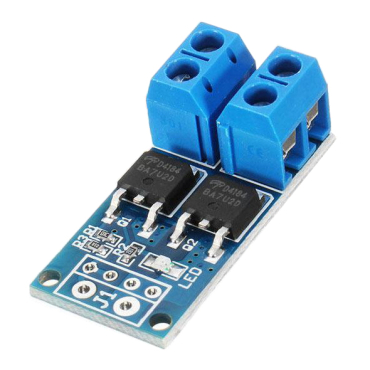

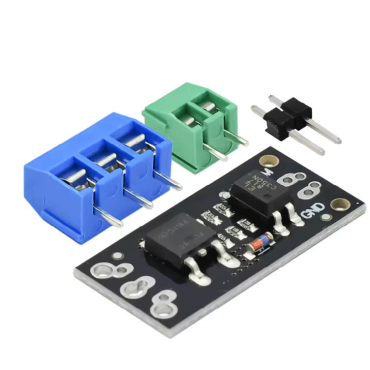

Isoleret MOSFET-modul AOD4184 – optokobler, 40 V / 50 A (PWM high-power switch)
25,00DKK -
Let-Elektronik

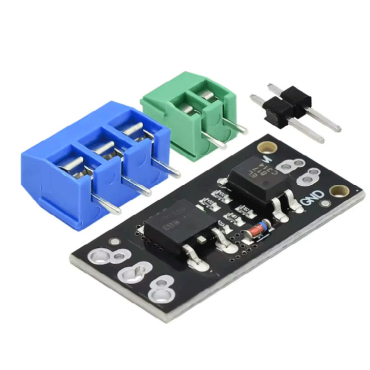

Isoleret MOSFET-modul FR120N – optokobler, 100 V / 9,4 A (PWM high-power switch)
25,00DKK -
MængderabatDFRobot
Relay Module 10A, 2.8-5.5V, Arduino/Raspberry Pi Compatible
48,00DKK -
Let-Elektronik

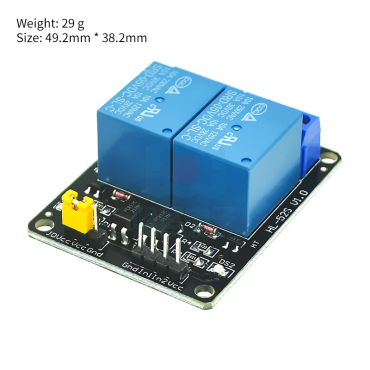

2 channel relay module relay expansion board 5V, KY-019
35,00DKK -

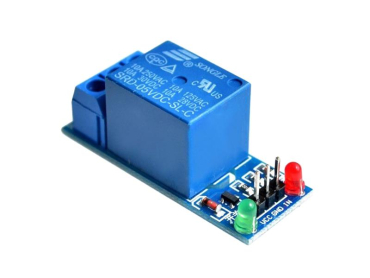

Let-Elektronik

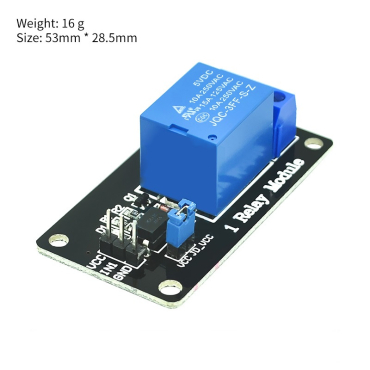

1 channel relay module relay expansion board 5V
25,00DKK -
Let-Elektronik
4 Kanals Relæboard 5VDC
45,00DKK -
-
Let-Elektronik
Solid State Relæ Input 9.6-14.4 VDC, load 24-280VAC
30,00DKK -

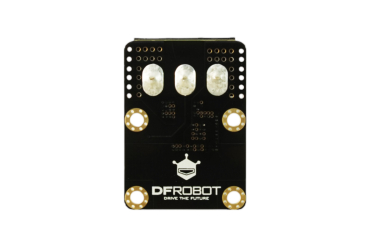

MængderabatDFRobot
Gravity MOSFET Power Controller, 5-36V, 0-20A, 1KHz, PH2.0-3P
46,00DKK -
MængderabatDFRobot
Relay Module 5A Digital, V3.1, TTL, 10A 250VAC/24VDC
33,00DKK -
SONGLE
Relæ 12V 30A / 250VAC Songle SLA-12VDC-SL-C, omkoblingskontakt
23,00DKK -

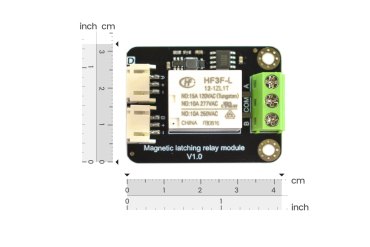

MængderabatDFRobot
Magnetic Latching Relay, Low Power, Noiseless, 3.3V/5V, ESP32/Arduino
82,00DKK -
SONGLE

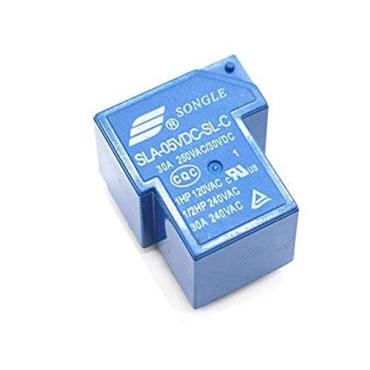

Relæ 5V 30A / 250VAC Songle SLA-05VDC-SL-C, omkoblingskontakt
22,00DKK -
MængderabatDFRobot
Relay Module 16A, 277VAC/24VDC, Digital, TTL Control
115,00DKK -
Ny -
MængderabatDFRobot

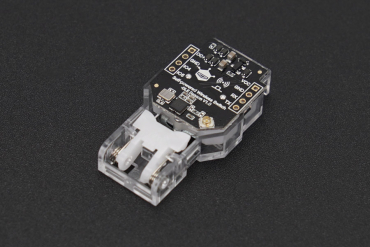

Wireless Switch (BLE Beacon), Self-powered, No Battery, 100k Presses
105,00DKK -
MængderabatDFRobot

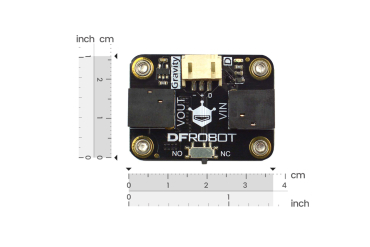

Relay Module Easy, 3.3-5.5V, NC/NO Toggle, LED Indicator
96,00DKK -
MængderabatDFRobot

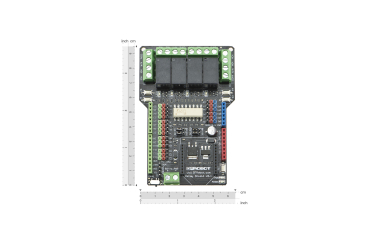

Relay Shield, 4 Channel, for Arduino, Xbee/Bluetooth, 360VA, 9V
175,00DKK -
MængderabatDFRobot
Relay Module, Industrial 4-Channel, RS485, 10A/30V DC, 7-30V DC
330,00DKK -
MængderabatDFRobot

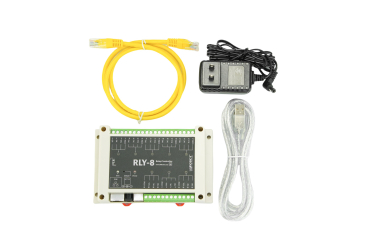

Ethernet Relay Controller, 8 Channel, Support PoE and USB
545,00DKK -

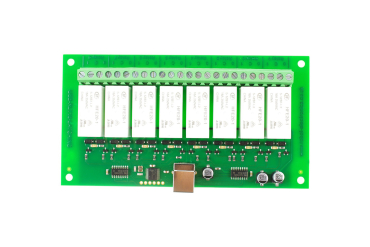

MængderabatDevantech
8 Channel Relay USB RLY16L, Low Power Version, Up to 16Amp
815,00DKK -

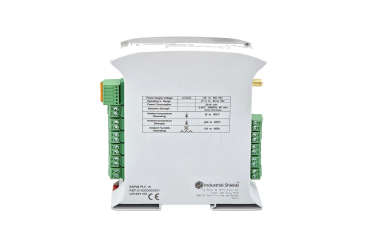

MængderabatDFRobot

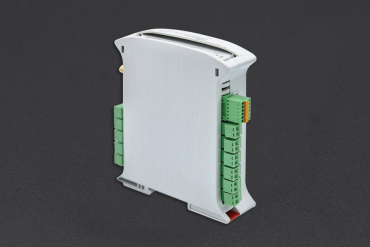

Relay Module - 10 I/Os, ESP32 CPU, Relay Output
2.200,00DKK -
MængderabatDevantech

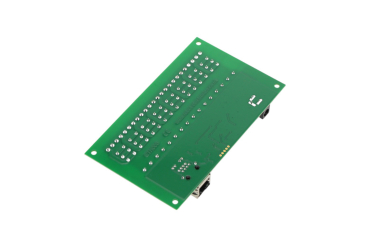

8 Channel Relay Module RJ45-RLY16, 16A Ethernet Controlled
825,00DKK -

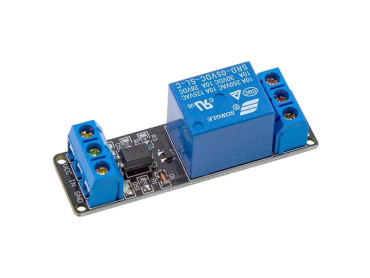

TIPA
6-channel relay module 12V with optocoupler
Vis produkt52,00DKK -
-
Let-Elektronik
Isoleret MOSFET-modul LR7843 – optokobler, 30 V / 161 A (PWM high-power switch)
Vis produkt25,00DKK -
- Indlæser...
- Ingen resultater...
Relæ, solid state-relæ eller MOSFET?
Alle tre kan bruges som en elektronisk kontakt, men de passer til forskellige opgaver.
| Mekanisk relæ | Solid state-relæ (SSR) | MOSFET-modul | |
|---|---|---|---|
| Skifter | AC og DC | AC (TRIAC-udgang) | Kun DC |
| Galvanisk adskillelse | Ja | Ja | Kun på optokoblede moduler |
| PWM / lysdæmpning | Nej | Nej | Ja |
| Lyd og slid | Klikker, kontakterne slides | Lydløst, intet mekanisk slid | Lydløst, intet mekanisk slid |
| Typisk brug | Lamper, pumper, ventilatorer, generel tænd/sluk | Hyppig tænd/sluk af AC-belastninger | LED-strips, DC-motorer, magnetventiler, varmelegemer på lavspænding |
Hvad findes i kategorien?
- Relæmoduler med 1, 2, 4 og 6 kanaler med 5 V- eller 12 V-spole, flere med optokobler og skrueterminaler.
- Gravity-relæer og et begyndervenligt relæmodul, der kan tilsluttes uden løse ledninger.
- Et magnetisk låserelæ, der holder sin stilling uden strøm og skiftes med korte pulser – godt til batteridrift.

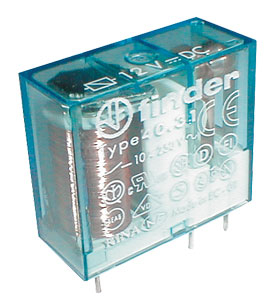

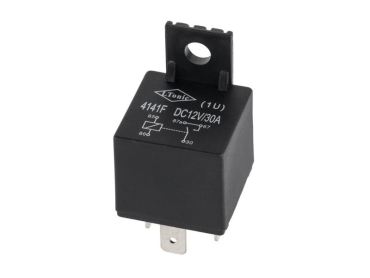

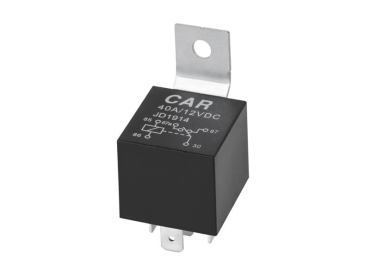

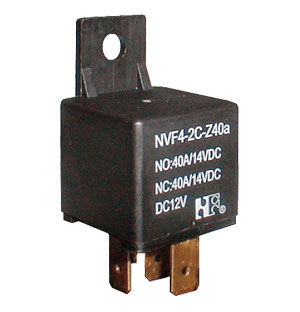

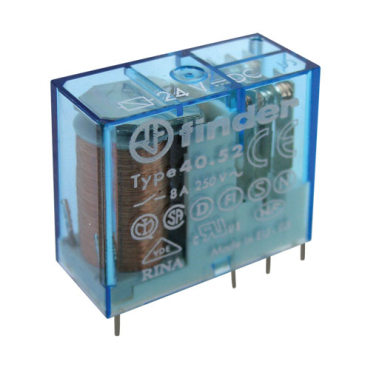

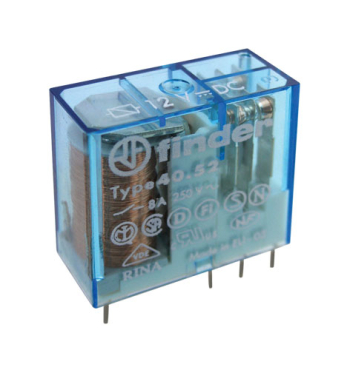

- Løse relæer med 5 V- og 12 V-spole og kraftige omskiftekontakter til montering på eget print.
- Et solid state-relæ til AC-belastninger.
- Relækort med indbygget styring: 8 kanaler via USB eller Ethernet (med PoE), et 4-kanals industrimodul med RS485/Modbus og en ESP32-baseret industricontroller med relæudgange.
- MOSFET-moduler, heraf flere med optokobler, til at tænde, slukke og PWM-regulere kraftige DC-belastninger, samt små elektroniske afbrydere med skydekontakt og beskyttelse mod forkert polaritet.
Sådan læser du et relæmodul
COM, NO og NC
Lastsiden har tre terminaler. COM er fælles, NO (normally open) forbindes til COM, når relæet trækker, og NC (normally closed) er forbundet til COM, når relæet er i hvile. Til en lampe, der skal tændes, når mikrocontrolleren giver signal, bruger du COM og NO.
Spolespænding og styresignal
Spolespændingen (fx 5 V eller 12 V) er den spænding, modulet skal forsynes med. Den er ikke det samme som styresignalet. Mange billige moduler er aktivt lave: relæet trækker, når indgangen trækkes til GND. Det betyder, at relæet kan klikke kort ved opstart, før din kode har sat benet.
3,3 V-mikrocontrollere
Et 5 V-relæmodul kan ikke altid styres pålideligt direkte fra en ESP32 eller Raspberry Pi. Vælg et modul, der er beregnet til 3,3 V-styring, eller brug en transistor eller level shifter.
Optokobler og adskillelse
På moduler med optokobler styres relæet via lys inde i en lille komponent, så styresignalet ikke har elektrisk forbindelse til relædrevet. Mange moduler har en jumper (typisk JD-VCC), så relæspolen kan få sin egen forsyning og være helt adskilt fra mikrocontrolleren. Det mindsker forstyrrelser og beskytter mikrocontrolleren.
Kontaktdata og belastning
- Den strøm, der står på relæet, gælder typisk resistive belastninger. Motorer, transformere og lysstofrør har høj startstrøm og slider mere på kontakterne – vælg god margin.
- Induktive DC-belastninger som magnetventiler skal have en friløbsdiode over spolen.
- Printbaner og skrueterminaler på et modul kan begrænse strømmen mere end selve relæet.
Sikkerhed ved 230 V
Arbejde på lysnettet er farligt. Montér relæet i en lukket kasse, hold lavspænding og 230 V fysisk adskilt, og brug ledninger dimensioneret til strømmen. Mange billige relæmoduler har kort afstand mellem lav- og højspændingsdelen på printet. Er du i tvivl, så lad en elinstallatør stå for den faste installation.
Relaterede kategorier
Relæer hører under moduler. Se også motordrivere, transistorer til egne switchkredsløb, bokse og kabinetter, terminaler og strømforsyninger. Til styringen passer ESP32, Arduino-boards og Raspberry Pi.
