Pololu Basic 2-kanals SPDT relæ-modul med 5 V-relæer, skrueterminaler og 0,1″ headers (#2485)

Pololu Basic 2-kanals relæ-modul gør det nemt at styre to elektrisk isolerede, enkeltpolede omskiftere (SPDT — single-pole, double-throw) fra lavspændings- og lavstrøms styresignaler. Denne udgave består af det grundlæggende bæreprint med to iloddede 5 V-relæer, skrueterminaler med 5 mm afstand til omskifter-tilslutningerne og lige 0,1″ pin-headers til styretilslutningerne. De medfølgende effektrelæer er af typen Omron G5LE-14-DC5 og er klassificeret til op til 10 A under de fleste forhold.

Oversigt

Pololu Basic relæ-moduler gør det let at styre elektrisk isolerede, enkeltpolede omskiftere (SPDT) fra lavspændings- og lavstrøms styresignaler. Modulerne fås i enkeltkanals- og dobbeltkanals-versioner med 5 V- eller 12 V-effektrelæer — henholdsvis Omron G5LE-14-DC5 og G5LE-14-DC12 — og med en række forskellige tilslutnings- og monteringsmuligheder.

Detaljer for varenr. #2485

Denne udgave er samlet med to Omron G5LE-14-DC5 5 V-relæer, der hver er klassificeret til op til 10 A under de fleste forhold, samt stik. Den har et par iloddede 3-benede skrueterminaler med 5 mm afstand til omskifter-tilslutningerne og iloddede lige 0,1″ pin-headers til styretilslutningerne. Disse styreben er placeret, så de giver flere tilslutningsmuligheder: du kan bruge et enkelt 1×4-kabel til at forsyne spolestrøm og de to styresignaler, eller du kan bruge to 1×3-kabler (f.eks. servokabler) side om side (ét til hvert relæ). Disse styre-headers passer til 0,1″ jumperkabler og hun-servokabler.

Fordele i forhold til lignende produkter

• Kompakt layout
• LED'er, der indikerer, at spolen er aktiveret
• Zenerdiode til hurtig strømafledning på relæspolen
• Specifikation af elektriske afstands- og krybestrømsregler (clearance/creepage) på relæets omskifter-noder

Sådan bruger du relæ-modulet

Omskifterdelene af relæerne (NCx, COMx og NOx) er tilgængelige på den ene side af printet via den 3-benede skrueterminal, mens styrebenene (GND, VDD, EN1 og EN2) er ført til pin-headerne på den anden side. De 5 V relæspoler forsynes ved at tilføre 5 V mellem VDD- og GND-benene, og de aktiveres af digitale høje styresignaler (2,5 V til 20 V) på de respektive EN-ben. Styresignalerne føres direkte til BSS138K N-kanals MOSFET'er, som til gengæld aktiverer relæspolerne, når styrespændingerne overstiger ca. 2,5 V og op til maksimalt 20 V (se BSS138K-databladet for detaljer). Hvert relæ har en tilhørende rød LED, der lyser, når relæspolen er aktiv. Bæreprintet har fire monteringshuller, der passer til #4- eller M3-skruer.

Relæets omskifterterminaler COM (fælles), NO (normalt åben) og NC (normalt lukket) er ført på printet med en minimums afstand/krybestrøm (clearance/creepage) på 60 mil (1,5 mm) fra andet kobber. Kobbersporene er designet til at være mindst 45 mil (1,1 mm) fra printkanterne, dog kan fremstillingsvariationer i printkanterne gøre disse afstande en anelse mindre.

I de fleste anvendelser vil strøm- og spændingsklassificeringen for modulet svare til klassificeringen af det anvendte relæ. Maksimal strøm, maksimal spænding og forventet levetid er indbyrdes afhængige; vi anbefaler derfor, at du nøje gennemgår databladet for dit relæ.

Advarsel: Dette produkt er ikke designet til eller certificeret efter nogen bestemt højspændings-sikkerhedsstandard. Arbejde med spændinger over 30 V kan være ekstremt farligt og bør kun udføres af kvalificerede personer med passende udstyr og beskyttelsesudstyr.

Valgfrit DC-jackstik

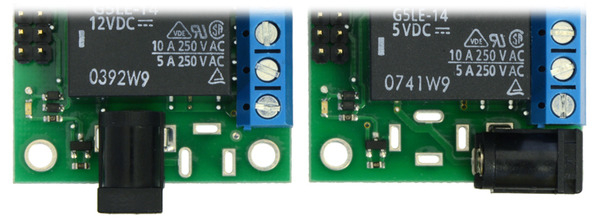

Bæreprintet gør det muligt eventuelt at forsyne relæerne fra et DC-jackstik (medfølger ikke). DC-jackstikket kan placeres i tre konfigurationer, hvoraf to er vist på billederne ovenfor (jackstikket kan også monteres i én konfiguration på undersiden af printet).

Specifikationer

Diagram

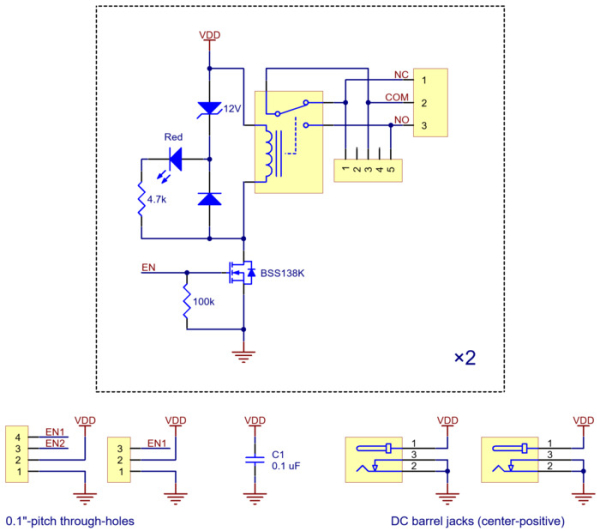

Der findes et skematisk diagram for Pololu Basic 2-kanals SPDT relæ-modul med 0,1″ headers. Diagrammet kan også downloades som PDF fra producentens produktside.
