Modstande

Modstande er passive komponenter der begrænser strømmen i et kredsløb gennem Ohms lov (V = I × R). Udvalget dækker to hovedgrupper: faste modstande i alle E-serie-værdier fra 0,22 Ω til 10 MΩ i 0,125-5 W gennem-hullede typer (0207, 0204, TR212/TR191/TR152, MLT, CR25), inkl. store sortimentpakker — 575-stk 18-værdi-kit, 1500-stk grundsæt og 230-pak 2W-modstande; samt variable modstande — potentiometre 1K-1M i mono og stereo med 6 mm aksel. Til hobby-elektronikere, prototype-byggere på breadboard og audio-DIY.

  • Resistor 4K7 0.6W 0207 1% 50ppm

    Resistor 4K7 0.6W 0207 1% 50ppm

    14,00
    DKK

    This item is only sold in badges of .

    eller

    Du skal vælge en variant.
    Please select a variant for all bundle products.
    Minimumsmængde nået.
    Maksimal mængde nået
    Du er ved at bestille mere end vi har på lager. Resterende antal bliver bestilt fra vores leverandør. Lager beholdning = .
  • Modstandskit 0,25W, 1%, 18 værdier, 575 styk, Åben

    Modstandskit 0,25W, 1%, 18 værdier, 575 styk

    50,00
    DKK

    This item is only sold in badges of .

    eller

    Du skal vælge en variant.
    Please select a variant for all bundle products.
    Minimumsmængde nået.
    Maksimal mængde nået
    Du er ved at bestille mere end vi har på lager. Resterende antal bliver bestilt fra vores leverandør. Lager beholdning = .
  • Modstand 180R 0.6W 0207 1% 50ppm

    TIPA

    Modstand 180R 0.6W 0207 1% 50ppm

    13,00
    DKK

    This item is only sold in badges of .

    eller

    Du skal vælge en variant.
    Please select a variant for all bundle products.
    Minimumsmængde nået.
    Maksimal mængde nået
    Du er ved at bestille mere end vi har på lager. Resterende antal bliver bestilt fra vores leverandør. Lager beholdning = .

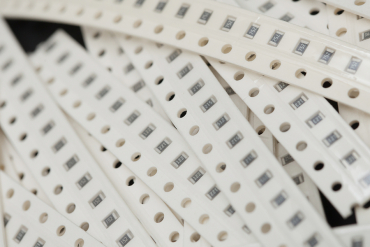

  • SMD Resistor 0805, ± 5%, 1/10W, 500PCS
    Mængderabat

    DFRobot

    SMD Resistor 0805, ± 5%, 1/10W, 500PCS

    43,50
    DKK

    This item is only sold in badges of .

    eller

    Du skal vælge en variant.
    Please select a variant for all bundle products.
    Minimumsmængde nået.
    Maksimal mængde nået
    Du er ved at bestille mere end vi har på lager. Resterende antal bliver bestilt fra vores leverandør. Lager beholdning = .
  • 100k Ohm potentiometer Single turn shaft

    Trusted Supplier

    100k Ohm potentiometer Single turn shaft

    20,00
    DKK

    This item is only sold in badges of .

    eller

    Du skal vælge en variant.
    Please select a variant for all bundle products.
    Minimumsmængde nået.
    Maksimal mængde nået
    Du er ved at bestille mere end vi har på lager. Resterende antal bliver bestilt fra vores leverandør. Lager beholdning = .
  • Potentiometer 10K/N mono 6mm aksel 15mm længde 3.75mm spænding

    TIPA

    Potentiometer 10K/N mono 6mm aksel 15mm længde 3.75mm spænding

    21,00
    DKK

    This item is only sold in badges of .

    eller

    Du skal vælge en variant.
    Please select a variant for all bundle products.
    Minimumsmængde nået.
    Maksimal mængde nået
    Du er ved at bestille mere end vi har på lager. Resterende antal bliver bestilt fra vores leverandør. Lager beholdning = .
  • Analog Rotation Potentiometer Sensor, Rotation 3600° for Arduino
    Mængderabat

    DFRobot

    Analog Rotation Potentiometer Sensor, Rotation 3600° for Arduino

    48,50
    DKK

    This item is only sold in badges of .

    eller

    Du skal vælge en variant.
    Please select a variant for all bundle products.
    Minimumsmængde nået.
    Maksimal mængde nået
    Du er ved at bestille mere end vi har på lager. Resterende antal bliver bestilt fra vores leverandør. Lager beholdning = .
  • Analog Rotation Potentiometer Sensor, Rotation 300° for Arduino
    Mængderabat

    DFRobot

    Analog Rotation Potentiometer Sensor, Rotation 300° for Arduino

    35,00
    DKK

    This item is only sold in badges of .

    eller

    Du skal vælge en variant.
    Please select a variant for all bundle products.
    Minimumsmængde nået.
    Maksimal mængde nået
    Du er ved at bestille mere end vi har på lager. Resterende antal bliver bestilt fra vores leverandør. Lager beholdning = .
  • Joystick Module V2, Dual-axis XY, 3.3-5V, Analog/Digital
    Mængderabat

    DFRobot

    Joystick Module V2, Dual-axis XY, 3.3-5V, Analog/Digital

    64,00
    DKK

    This item is only sold in badges of .

    eller

    Du skal vælge en variant.
    Please select a variant for all bundle products.
    Minimumsmængde nået.
    Maksimal mængde nået
    Du er ved at bestille mere end vi har på lager. Resterende antal bliver bestilt fra vores leverandør. Lager beholdning = .
  • Potentiometer Sensor, Analog Slide Position, Arduino
    Mængderabat

    DFRobot

    Potentiometer Sensor, Analog Slide Position, Arduino

    50,00
    DKK

    This item is only sold in badges of .

    eller

    Du skal vælge en variant.
    Please select a variant for all bundle products.
    Minimumsmængde nået.
    Maksimal mængde nået
    Du er ved at bestille mere end vi har på lager. Resterende antal bliver bestilt fra vores leverandør. Lager beholdning = .

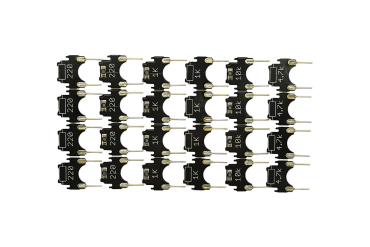

  • Resistor ECell, Breadboard-Plugin, Gold-Plated Pins, 220R-10K
    Mængderabat

    DFRobot

    Resistor ECell, Breadboard-Plugin, Gold-Plated Pins, 220R-10K

    82,00
    DKK

    This item is only sold in badges of .

    eller

    Du skal vælge en variant.
    Please select a variant for all bundle products.
    Minimumsmængde nået.
    Maksimal mængde nået
    Du er ved at bestille mere end vi har på lager. Resterende antal bliver bestilt fra vores leverandør. Lager beholdning = .
  • Dual Digital Potentiometer MCP42100 - 100K, 2x256 Taps, SPI, 3.3V/5V
    Mængderabat

    DFRobot

    Dual Digital Potentiometer MCP42100 - 100K, 2x256 Taps, SPI, 3.3V/5V

    130,00
    DKK

    This item is only sold in badges of .

    eller

    Du skal vælge en variant.
    Please select a variant for all bundle products.
    Minimumsmængde nået.
    Maksimal mængde nået
    Du er ved at bestille mere end vi har på lager. Resterende antal bliver bestilt fra vores leverandør. Lager beholdning = .

Hvad er en modstand?

En modstand (resistor) er en passiv komponent der modsætter sig strømgennemgang. Når du sætter spænding (V) over en modstand, flyder en strøm (I) gennem den der er omvendt proportional med modstandsværdien (R) — det udtrykkes i Ohms lov: V = I × R. Kombineret med Joules lov giver det effekttab: P = I² × R = V²/R.

Modstanden er den mest grundlæggende elektroniske komponent og den mest brugte: de findes i hvert eneste kredsløb — som forkoblings-modstand til LED'er, pull-up/pull-down på MCU-pinne, spændingsdelere til sensorer, feedback i operationsforstærkere, base-modstand til transistorer, og strømbegrænsning generelt.

Underkategorier

Faste modstande

Modstande med en fast, fabrikslukket værdi. Udvalget dækker over 100 E-serie-værdier fra 0,22 Ω op til 10 MΩ. Effekttab fra 0,125 W (mini 0204-format) til 5 W (TR522 og 0414). Tolerancer 1 % (præcision, 1 % 50 ppm) og 5 % (standard 5 %). Kommer i flere mekaniske formater: 0207 (klassisk axial 6×2,3 mm), 0204 (mini 3,5×1,5 mm), TR212/TR191/TR153/TR296 (forskellige længder og kapaciteter) og MLT (low-noise metal-film).

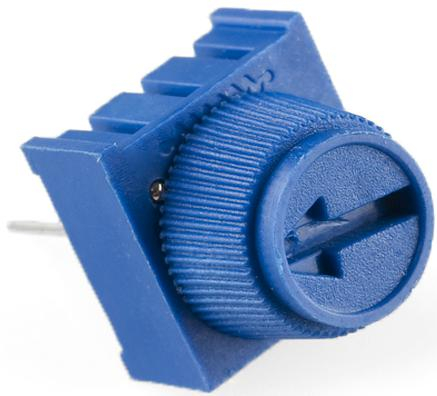

Variable modstande (potentiometre)

Modstande hvor værdien justeres med en aksel eller skrue. Klassiske 6 mm aksel-potentiometre i mono og stereo i værdier fra 5 K til 1 M. 10-pak med knapper til hobby-projekter. Audio-skalerede (logaritmiske) og lineære udgaver. Til volume-styring, bias-justering, sensor-trimning, lyssensor-tærskel og custom-test-rigge.

Sortimentpakker — bedst værdi for prototyping

Vigtigste parametre

  • Resistance (R): Selve modstandsværdien i ohm (Ω). Skrives "100R" (= 100 Ω), "4K7" (= 4,7 kΩ), "1M" (= 1 MΩ).
  • Tolerance: Hvor præcis værdien er. Standard: ±5 % (gold band) og ±1 % (brown band). Til præcisions-kredsløb (forstærker-feedback, ADC-reference): vælg 1 % eller 0,1 %.
  • Effekt (Wattage): Hvor meget effekt modstanden kan dissiperes uden at brænde af. 0,125 W (1/8 W), 0,25 W (1/4 W) og 0,5 W (1/2 W) er hobby-standard. 1-5 W til strømforsynings-kredsløb. Vælg altid mindst 2× det beregnede effekttab.
  • Temperaturkoefficient (TC): Hvor meget værdien drifter med temperatur. 50 ppm/°C er præcision; 200-500 ppm/°C er standard. Kritisk i temperatur-følsomme kredsløb.
  • Stoy (Noise): Carbon-film og kulkomposition larmer mest; metal-film (MLT) og metal-folie er stillest. Kritisk i audio-forforstærkere og sensor-front-ends.
  • Maks. spænding: Typisk 200-300 V på 0,25 W; 500 V på 0,5 W; 750 V på 1 W. Over det opstår overspændingsbreakdown.
  • Pakke / format: 0207 (axial), 0204 (mini-axial), TR-serie (forskellige TIPA-mål), MLT (metal-film TR-typer). Genbruges samme markeringssystem på varianterne.

E-serien — hvilke værdier findes?

Modstande sælges ikke i alle tænkelige værdier — kun i E-seriens standardværdier. Basis er en geometrisk progression hvor antallet af trin pr. dekade fortæller præcisionen:

  • E6 (±20 %): 1,0 1,5 2,2 3,3 4,7 6,8 — kun 6 værdier pr. dekade.
  • E12 (±10 %): 1,0 1,2 1,5 1,8 2,2 2,7 3,3 3,9 4,7 5,6 6,8 8,2 — det "klassiske" hobby-sortiment.
  • E24 (±5 %): dobbelt så mange som E12.
  • E96 (±1 %): 96 værdier pr. dekade — præcisions-applikationer.

Et 575-stk-kit dækker E12 fra 1 Ω til 1 MΩ med rigeligt af hver. Større sortimenter går op i E24 eller E96.

Farvekode (4-band og 5-band)

Klassiske gennem-hul-modstande har farvebånd der koder værdien:

  • 4-band: Bånd 1-2 = ciffre, bånd 3 = multiplikator (10ⁿ), bånd 4 = tolerance.
  • 5-band (1 % præcision): Bånd 1-3 = ciffre, bånd 4 = multiplikator, bånd 5 = tolerance.

Cifre: sort=0, brun=1, rød=2, orange=3, gul=4, grøn=5, blå=6, violet=7, grå=8, hvid=9. Multiplikator: sølv=×0,01, guld=×0,1, sort=×1, brun=×10, rød=×100, orange=×1k, gul=×10k, grøn=×100k, blå=×1M, violet=×10M. Tolerance: guld=±5 %, sølv=±10 %, brun=±1 %, rød=±2 %, grøn=±0,5 %.

Eksempel: brun-sort-rød-guld = 1-0-×100 ±5 % = 1.000 Ω = 1 kΩ ±5 %. Bedst til at læse: brug et multimeter (se Værktøj) — meget hurtigere og uden farveforveksling.

Sådan vælger du

  • Til LED-forkobling: R = (Vforsyning - VF) / IF. Effekt: P = (Vforsyning - VF) × IF. Standard 220-330 Ω 0,25 W til 5 V Arduino + LED.
  • Pull-up/pull-down på MCU-pin: 4,7-10 kΩ til I²C/SPI; 10-100 kΩ til knapper og digitale input. Lavere → mere strømforbrug men hurtigere flanker.
  • Strømmåling (shunt): 0,1 Ω til 1 Ω, vælg efter strømområde. Brug 5 W til 1-3 A.
  • Spændingsdeler til sensor-skalering: Total impedans 1-100 kΩ; for lav giver højt strømforbrug, for høj giver støjfølsomhed.
  • Audio-applikationer: Vælg metal-film eller MLT 1 % for lav støj. Logaritmisk potentiometer til volume.
  • Effekt-applikationer: 2-5 W modstande til snubbers, brake-resistors og strømbegrænsning. Køling kan være nødvendig over 1 W.
  • Tolerance: 5 % er fint til de fleste hobby-applikationer (LED'er, pull-ups, simpel timing). 1 % til ADC-spændingsdelere, op-amp-feedback og præcisions-kredsløb.
  • Through-hole eller SMD? TH til breadboard og hulprint. SMD til kompakte custom-prints.

Almindelige anvendelser

  • LED-forkobling — den mest klassiske anvendelse, beskytter LED mod overstrøm.
  • Pull-up/pull-down på Arduino- eller Raspberry Pi-pin — definerer logikniveau på en flydende input.
  • Spændingsdeler — skaler en 12 V-sensor ned til 3,3 V eller 5 V der er læsbar af ADC.
  • Base-modstand til transistor — begrænser base-strøm i NPN/PNP-switch-kredsløb.
  • RC-filter — kombineret med en kondensator giver lavpas/højpas-filter til signalkonditionering.
  • Strøm-shunt — lille præcisions-modstand bruges til at måle strøm via spændingsfald.
  • Termineringsmodstand — 120 Ω på CAN-bus, 50 Ω på RF-linjer.
  • Bias-modstand i op-amp-kredsløb — sætter forstærkningsfaktor og DC-arbejdspunkt. Se IC'er SparkFun.
  • Volume- og tone-justering i audio-projekter — variabel modstand (potentiometer).
  • Heater/varmer-element — 5-10 W effektmodstand der bevidst varmer op (fx 3D-printer-bed eller thermistor-kalibrering).

Almindelige fejl

  • For lille effekt-rating — 0,25 W modstand der dissiperer 0,4 W bliver glødende-varm og brænder af eller skader printet omkring sig. Beregn altid P = V × I først.
  • Forkert farvekode-aflæsning — bånd læst i forkert retning giver komplet fejl. Tolerance-båndet (sølv/guld) sidder altid yderst i den ene ende.
  • Glemt forkoblings-modstand til LED — LED'en brænder af på sekunder.
  • Pull-up for lille på en open-drain output → input ses aldrig som høj. Standard 10 kΩ er rigtig til de fleste tilfælde.
  • Spændingsdeler-impedans for høj — over 100 kΩ samlet bliver ADC-aflæsningen støjfølsom. Tilføj en kondensator parallelt med nederste R for at filtrere.
  • Forveksling 1k/10k/100k — særligt på de mindre TR212-typer kan markeringen være svær at læse. Mål altid med multimeter ved tvivl.
  • Forkert tolerance-band — at antage 1 % på en 5 % modstand giver designfejl i præcisions-kredsløb.
  • Manglende afkobling i logaritmiske potentiometre — knirkende lyd ved drej skyldes støv på ledende bane. Brug DeoxIT eller udskift.

Loddetips

  • Loddetemperatur 280-320 °C i 3-5 sek. Standard-modstande tåler mere men længere udsætning skader markering.
  • Bøj benene 3-5 mm fra komponentkroppen for at undgå mekanisk stress på endekapperne.
  • Stå-eller-ligge? Ved tæt pakkede prints kan modstanden monteres "stående" (ene ben bøjet 180°) for at spare plads.
  • SMD-modstande kræver flux og fin loddekolbe (1 mm spids). 0805 er størst og letteste at håndtere; 0603 og 0402 kræver god optik.
