Temperatursensorer

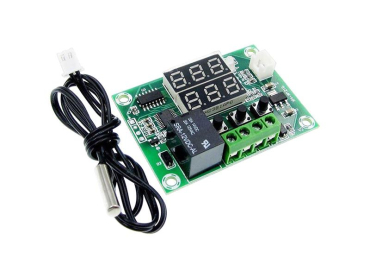

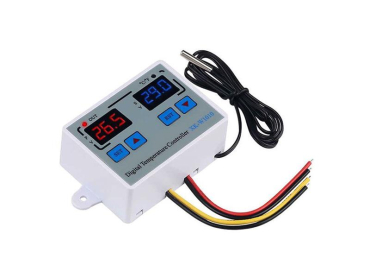

Her finder du sensorer og følere til temperaturmåling: DS18B20 som chip, modul og vandtætte følere i flere kabellængder, I2C-sensorer med høj nøjagtighed, K-type termoelementer med forstærkere, PT100, berøringsfri IR-sensorer, en analog LM35 og færdige termometre. Skal du også måle fugt og tryk, så se vejr-, fugt- og tryksensorer, og til færdig styring termostater.

Hvilken temperatursensor skal du vælge?

Det vigtigste er temperaturområdet, og om sensoren skal røre det, der måles på. Derefter kommer nøjagtighed og interface.

TypeTypisk områdeInterfaceBedst til
DS18B20−55 til +125 °C1-WireRum, akvarier, vand, mange følere på én ledning

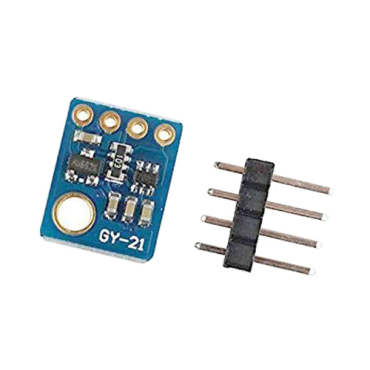

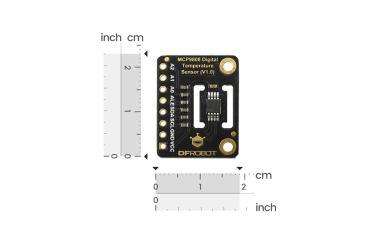

I2C-præcisionssensorCa. −40 til +125 °CI2CNøjagtige målinger tæt på printet
LM350 til +100 °CAnalog, 10 mV/°CEnkel analog måling og undervisning
PT100Op til flere hundrede °CKræver forstærkerPræcis måling ved høje temperaturer
K-type termoelementOp over 1000 °C med forstærkerKræver forstærkerOvne, udstødning, brændere
IR-sensorFra minusgrader til flere hundrede °CI2C, analog eller 4–20 mABerøringsfri måling af overflader

DS18B20 – førstevalget til de fleste projekter

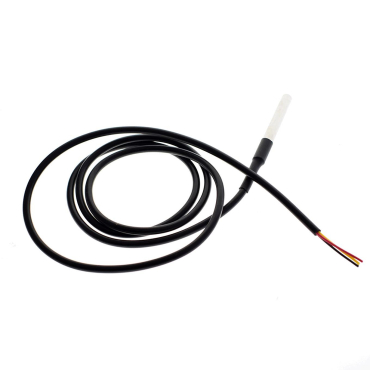

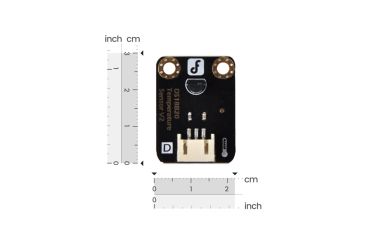

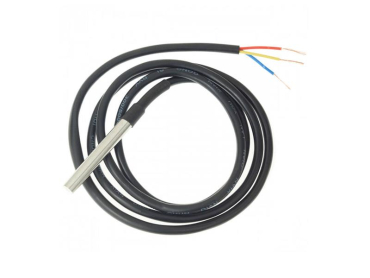

DS18B20 er en digital sensor med et unikt ID, så du kan sætte mange følere på samme dataledning og læse dem hver for sig. Den vandtætte udgave i et rustfrit rør er ideel til akvarier, varmtvandsbeholdere, fryser og jord. Du skal bruge en pull-up modstand mellem data og forsyning — 4,7 kΩ på korte forbindelser, 2,2 kΩ fra cirka 5 meter — og bibliotekerne OneWire og DallasTemperature gør resten.

Vi har samlet alt om den på én side: DS18B20-guiden, med valg af variant, pull-up efter kabellængde, flere følere på samme bus, parasitisk forsyning, fejlsøgning og hvordan du kender en kopi-chip.

Høje temperaturer: termoelement eller PT100

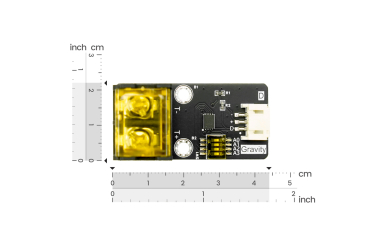

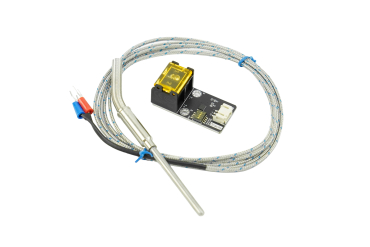

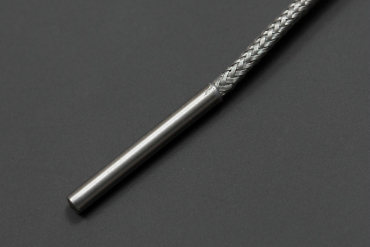

  • K-type termoelement: to forskellige metaller, der danner en meget lille spænding afhængigt af temperaturen. Signalet er kun omkring 41 µV pr. grad, så du skal bruge en forstærker med koldtpunktskompensering. Her finder du forstærkere med I2C og 1-Wire, så du kan læse temperaturen direkte digitalt.

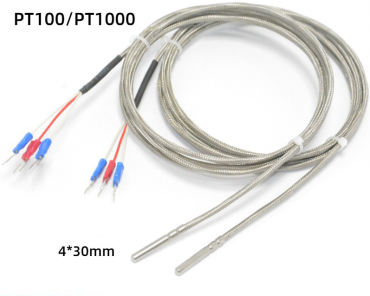

  • PT100: en platinmodstand på 100 Ω ved 0 °C, der stiger næsten lineært med temperaturen. Den er mere præcis end et termoelement, men kan ikke gå lige så højt. En 3-leder-føler kompenserer for modstanden i kablet og kræver en RTD-forstærker, fx baseret på MAX31865. Der findes også et færdigt PT100-modul med analog udgang.

Berøringsfri IR-måling

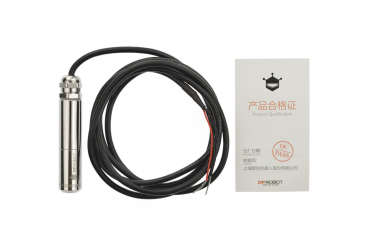

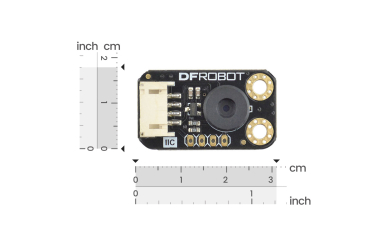

En IR-sensor måler den varmestråling, en overflade udsender, så du kan måle på roterende dele, varme overflader eller mad uden at røre dem. Synsfeltet afgør, hvor stort et område der måles på – en smal vinkel giver mulighed for at måle på små emner længere væk. Blanke metaloverflader udsender lidt stråling og viser derfor for lav temperatur. En matrix-IR-sensor med flere pixels giver et groft varmebillede i stedet for ét punkt. Til industrielle opstillinger findes IR-sensorer med 4–20 mA-udgang, der tåler lange kabler.

Færdige termometre

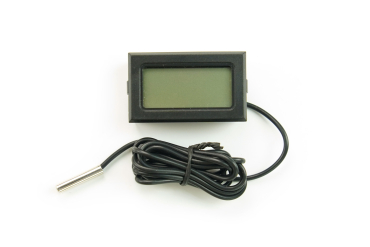

Har du bare brug for at aflæse en temperatur, er der også stik- og nåletermometre med display samt et vandtæt termometer med føler på kabel – praktisk til mad, væsker, akvarier og kontrol af dine egne sensorer.

Gode råd

  • Selvopvarmning: en sensor tæt på en spændingsregulator eller processor måler for højt. Placér den væk fra varmekilder, eller brug en føler på kabel.
  • 3,3 V eller 5 V: DS18B20 og de fleste moduler tåler begge, men tjek I2C-moduler, før du kobler dem til en 5 V-Arduino.
  • Termisk kontakt: en føler, der kun hviler mod et rør, viser for lav temperatur. Brug kølepasta og fastgør den, eller isolér udenpå.
  • Termoelement-polaritet: byttes ledningerne, falder visningen, når det bliver varmere.
  • Kalibrering: sammenlign med isvand (0 °C), hvis du har brug for at kende afvigelsen præcist.

Relaterede kategorier

Se alle sensorer, eller find vejr-, fugt- og tryksensorer, termostater og temperaturprober til multimetre. Til at styre varme og køling ud fra målingen har vi relæmoduler.
