Gravity: CT1780 1-Wire K-Type Thermocouple Amplifier (-270℃ to +1372℃ Temp Range)

DFRobot

Varenr. SEN0656

Gravity: CT1780 1-Wire K-Type Thermocouple Amplifier (-270℃ to +1372℃ Temp Range)

Name: Gravity: CT1780 1-Wire K-Type Thermocouple Amplifier (-270℃ to +1372℃ Temp Range)
Brand: DFRobot
SKU: SEN0656
Price: 220.00 DKK
Availability: OutOfStock

220,00

DKK

Lagerstatus: Bestil før Onsdag kl 20 og varen afsendes Tirsdag ugen efter

Køb flere og spar:

2 stk.	189,00 DKK pr. stk.	Spar 14%
4 stk.	158,00 DKK pr. stk.	Spar 28%

This item is only sold in badges of .

eller

Du skal vælge en variant.

Minimumsmængde nået.

Maksimal mængde nået

Du er ved at bestille mere end vi har på lager. Resterende antal bliver bestilt fra vores leverandør. Lager beholdning = .

Fri fragt ved køb over 999 kr

Til pakkeshop i DK Læs mere.
60 dages returret

Se venligst Handelsbetingelser Læs mere.
Danmarks største udvalg

Over 4000 produktnumre Læs mere.

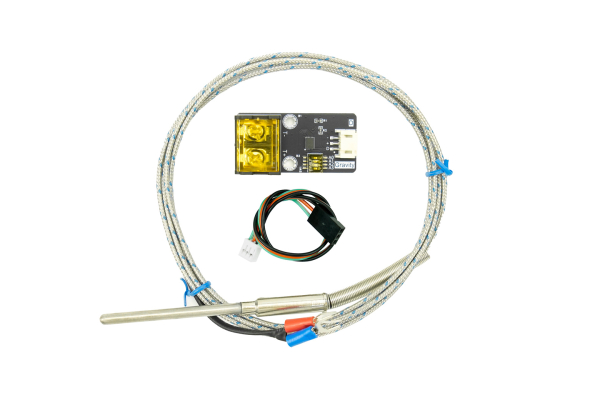

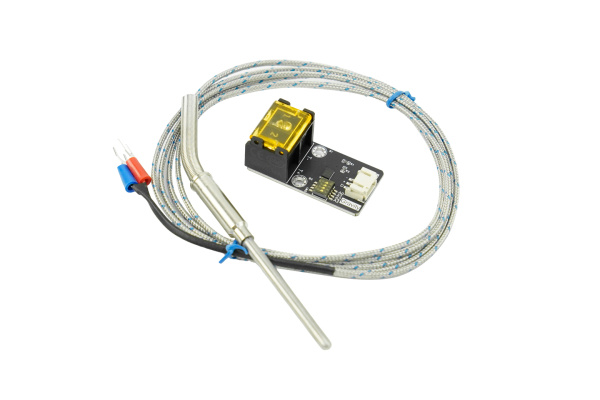

The Gravity CT1780 is a cold-junction compensated thermocouple amplifier that makes monitoring extreme temperatures from -270 to +1372 straightforward and scalable. It accurately digitizes signals from a K-Type thermocouple, providing 0.25 resolution, and transmits the data over a simple 1-Wire communication bus. This 1-Wire protocol allows multiple sensors to be daisy-chained on a single data line, perfect for monitoring various zones in industrial ovens, ceramic kilns, or scientific flame analysis. An integrated DIP switch further simplifies identifying individual sensors in a multi-point network, making complex setups manageable.

Wiring Diagram of CT1780 amplifier & Arduino

Figure: Wiring Diagram of CT1780 amplifier & Arduino

Simplified Multi-Point Sensing with 1-Wire Protocol

Similar to the widely adopted DS18B20, the CT1780 amplifier utilizes the 1-Wire communication interface. This design drastically simplifies system wiring, requiring only a single data line to connect multiple sensors to a host controller. This architecture is ideal for projects that demand temperature monitoring across several distributed points over a wide area, as it conserves microcontroller I/O pins and reduces wiring complexity.

Effortless Sensor Identification with Onboard DIP Switch

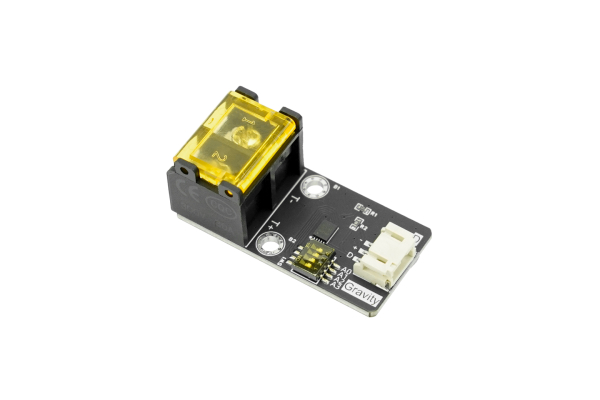

A common challenge in multi-sensor arrays is identifying which physical sensor corresponds to a specific data reading. The CT1780 solves this by integrating an onboard DIP switch. In addition to the unique 64-bit address inherent to the 1-Wire protocol, this switch allows for the setting of a simple, user-defined address. When multiple CT1780 units are connected in parallel, this feature enables straightforward visual identification of the sensor currently providing the temperature reading, streamlining setup and debugging processes.

Ultra-Wide Measurement Range for Extreme Environments

Engineered for demanding thermal applications, the amplifier supports the full K-Type thermocouple measurement range from -270 to +1372. The onboard cold-junction compensation ensures high accuracy across this spectrum, achieving a measurement error of 2 within the critical -200 to 700 range. With a 14-bit resolution (0.25), the module provides the precision needed for process control and monitoring in extreme temperature environments.

Applications

DIY Reflow Oven: Build a precise temperature controller for surface-mount soldering.
Ceramic & Pottery Kiln: Monitor and log firing profiles to achieve perfect results.
Metal Forging & Smelting: Keep a close eye on furnace temperatures for blacksmithing or casting projects.
Custom BBQ & Smoker: Create a multi-zone temperature logger for ultimate control over your cooking.
Scientific Research: Accurately measure flame temperatures or chemical reactions in a lab environment.

Specification

Input Voltage: 3.3~5.5V DC
Thermocouple Type: K Type
Measurement Range: -270~+1372
Operating temperature range of the amplifier board: -40~+125
Temperature measurement resolution: 14 bit/0.25
Temperature measurement error: 2-200~700, 4700~1350
Communication Interface: Gravity Single Bus

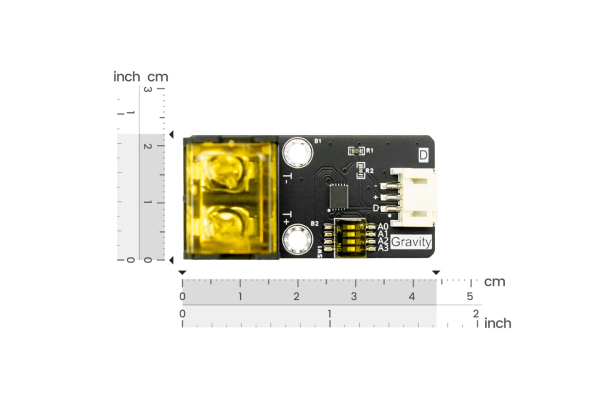

Amplifier board size: 44*22mm

Documents

Product wiki
