Antenner og tilbehør til trådløse projekter — fra Wi-Fi og Bluetooth over GSM, 4G/5G og LoRa til GPS og GNSS. Udvalget dækker både små indbyggede PCB- og chip-antenner til kompakte moduler og større duck-, fiberglas- og magnetfodsantenner til ekstern montering. Tilbehøret omfatter pigtails og adapterkabler i SMA, RP-SMA, U.FL/IPEX, MMCX og TNC samt forskellige adaptere mellem standarderne. Til alle der bygger med ESP32, Arduino, LoRaWAN-noder, mobil-modems eller GPS-trackere.
Valget af antenne handler først og fremmest om frekvensen — en antenne er afstemt til et bestemt bånd, og den skal matche det modul, den sættes på. De typiske bånd i hobby- og udviklingselektronik er:
600 MHz til 6 GHz — bredbåndsantenner til 4G LTE og 5G.
1575 MHz og flere — GPS og multi-band GNSS (L1, L2, L5).
Stik og standarder
Antenneverdenen har flere stiktyper, og det er nemt at vælge forkert. De vigtigste:
SMA — gevind udvendigt på antennen, pin indvendigt. Standard på de fleste eksterne antenner.
RP-SMA (reverse polarity) — ligner SMA, men polariteten er byttet om. Bruges på Wi-Fi-routere og en del ESP32-moduler. Pas på: SMA og RP-SMA kan skrues sammen mekanisk uden at virke elektrisk.
U.FL / IPEX MHF — meget små klik-stik direkte på print, fx på ESP32-WROOM, LoRa-moduler og 4G-modems. Bruges typisk med en pigtail til en SMA-bøsning på kabinettet.
TNC, N, BNC — større, robuste stik til professionelt udstyr og lange kabelføringer.
MMCX — alternativ til U.FL med skrue/klik-låsning, brugt på bl.a. nogle GNSS-modtagere.
Antennetyper
Chip- og PCB-antenner — overflade- eller indbygningsmonteret. Billige, men kortere rækkevidde. God til kompakte enheder.

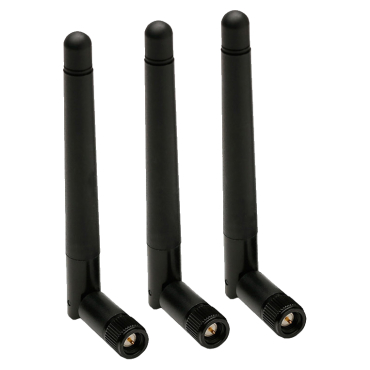

Duck-antenner — den klassiske skruet-på antenne. God balance mellem størrelse, gain og pris.
Dipole- og halvbølge-antenner — bedre rækkevidde end duck, ofte til 433/868/915 MHz LoRa.
Fiberglasantenner — lange, høj-gain antenner til udendørs LoRaWAN-gateways og lange links.
Magnetfodsantenner — sættes oven på et metalplan (biltag, kabinet), kabel ind til modulet. Praktisk til mobile installationer.
Telescopic / teleskop-antenner — justerbar længde, ofte brugt til bredbåndsmodtagere som HackRF.
Aktive GNSS-antenner — har indbygget LNA (forstærker) og kræver typisk 3,3 V eller 5 V via antennekablet.
Pigtails og adapterkabler

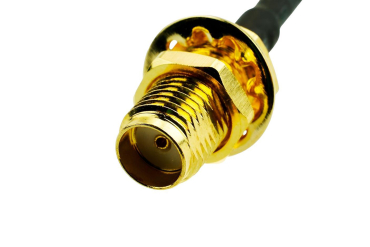

Et pigtail er et kort kabel der konverterer mellem to stiktyper — typisk fra U.FL på modulet til SMA eller RP-SMA på kabinettet. I udvalget findes længder fra 100 mm til 10 m, og adaptere mellem SMA, RP-SMA, TNC, RP-TNC og N. Tjek altid:
Stik i begge ender — hankøn (male) eller hunkøn (female), normal eller reverse polarity.
Kabel-tabet — RG-178 og RG-316 er fleksible men har større tab; RG-58 og LMR-200 har mindre tab over længere distancer.
Frekvensområdet — billige kabler er ikke altid specificeret over 3 GHz og kan give dårlig 5 GHz Wi-Fi.
Sådan vælger du
Match frekvensen — en 2,4 GHz antenne på et 868 MHz LoRa-modul giver dårlig rækkevidde.
Tjek stiktypen på modulet — U.FL kræver pigtail, SMA/RP-SMA kan skrues direkte på.
Indendørs eller udendørs? Udendørs LoRaWAN-gateways trækker det meste af rækkevidden ud af en høj-gain fiberglasantenne placeret højt og frit.
Plads — kompakte projekter klarer sig med chip- eller PCB-antenner; mobile installationer med en magnetfodsantenne.
