Hvad er en kontakt?
En tryk- eller omskifterkontakt (engelsk "switch") er en mekanisk komponent der manuelt åbner eller lukker en elektrisk forbindelse. Modsat en transistor eller et relæ — der styres elektrisk — kræver en mekanisk kontakt en menneskelig handling: et tryk, en vipning eller en skydning. Kontakter bruges til alt fra simpel ON/OFF-styring af strømforsyninger til komplekse selektorer i bilelektronik og audio-udstyr.
Kontakttyper i udvalget
Rocker switches (vippekontakter)
Den mest udbredte type til paneler, strømforsyninger og hvidevarer. Vipper mellem to positioner med et lille kvadratisk eller afrundet håndtag.
- Konfiguration: 2-pol (SPST/SPDT) eller 3-pol (DPDT) med 2/3/4/6 pin. ON-OFF (enkelt brud), ON-OFF-ON (3-position med midt-OFF), ON-ON (omskifter mellem to kredsløb).
- Strømrating: 250V/3A (LED-belyste varianter), 250V/6A (afrundet), 250V/15A (standard high-current). 12VDC-versioner til 16-20A bilelektronik.
- Farver: sort er standard; transparente i rød, grøn, gul, blå til indikator-belyste paneler.
- Eksempler: Standard 2-pol/4-pin ON-OFF 250V/15A sort TIPA, 2-pol/3-pin med rød LED-indikator, 3-pol DPDT ON-OFF-ON, og vandtæt med gummi-cover.

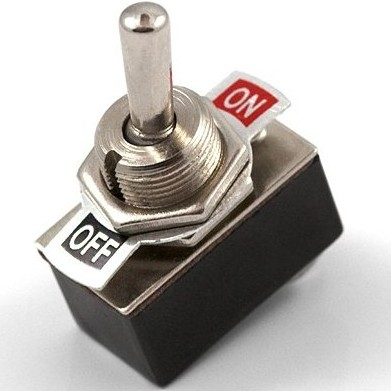

Toggle switches (vippekontakter med håndtag)
Den klassiske "vippekontakt" med en lille metalstav som håndtag. Bruges på instrument-paneler, audio-udstyr, lab-bænke og DIY-projekter hvor man vil have et taktilt og synligt fingerafsnit.
- Konfiguration: 2-pol (SPDT) og 3-pol (DPDT). ON-ON (omskifter), ON-OFF (enkelt brud), ON-OFF-ON (med midt-position).
- Strømrating: 250V/10A med skruterminaler til netspænding, eller 12VDC/25A til høj-strøm bilelektronik.
- LED-belyste varianter i 12VDC/25A med rød, grøn, blå indikator — viser status uden ekstra LED-kredsløb.
- Beskyttelsesdæksel ("missile cover"): klasse fjedrende dæksel der skal vippes op før kontakten kan aktiveres. Rød, gul, grøn, blå, transparent hvid osv. Forhindrer utilsigtet aktivering af kritiske funktioner.
- Eksempler: 3-pol/6-pin ON-OFF-ON DPDT, 2-pol/2-pin med rød LED 12VDC/25A, 2-pol/6-pin med skruterminaler.
Slide switches (skydekontakter)
Lille linje-kontakt der skydes mellem to (eller tre) positioner. Bruges typisk på print-niveau eller til indstillings-omskiftere på lommeudstyr.
Mikroafbrydere (micro switches / snap-action)
Små men robuste snap-action-kontakter der skifter præcist på et bestemt aktivations-tryk. Bruges som limit-switches på 3D-printere, robotter, automation, døre og skuffer.
- Snap-action med håndtag: ON-(ON) 5A med 17 mm håndtag (TIPA) og samme model alternativ. Den parantesede position er momentary — fjedrer tilbage automatisk.
- Industri-microswitch: Z-15GQ-B 250VAC/15A — Omron-stil til høj-spændings industri-applikationer.

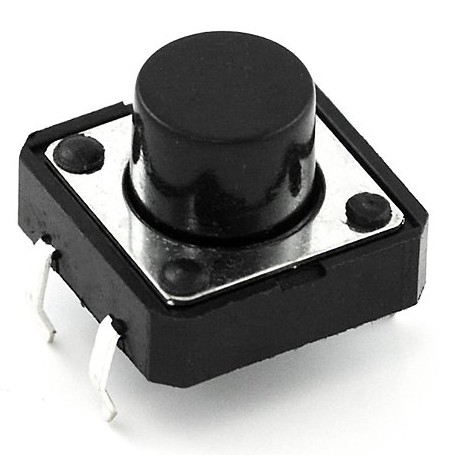

- Sortimentpakker (perfekt til prototyping): 250-stk SMD-mikrokontakter i 8 størrelser (3×6×4,3 mm, 4×4×1,5 mm, 3×4×2,5 mm, 4×4×0,8 mm, 3×6×5 mm, 3×4×2 mm, 3×6×2,5 mm, 6×6×3,1 mm) i organiseret PVC-boks; og 200-pak 6×6 mm i forskellige højder — den klassiske tactile button til Arduino-projekter.
Bilkontakter
Robuste, høj-strøms kontakter designet til bil-, båd- og RV-installationer. 12VDC-rated, ofte med indbygget belysning.
Battery switch (hovedafbryder)
- Batteriafbryder 100A 12V/24V bipolar — den klassiske hovedafbryder til biler, både, campingvogne og RV. Bryder begge poler samtidigt for at fjerne risiko for utilsigtet afladning, anti-tyveri og sikkerhed under reparationer. Understøtter 12V- og 24V-systemer.
Pushbuttons (mest offline)
Kortvarige tryk-knapper der aktiverer kun mens de holdes nede.

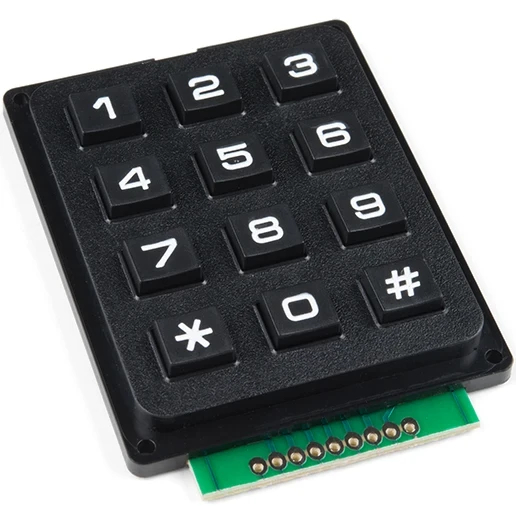

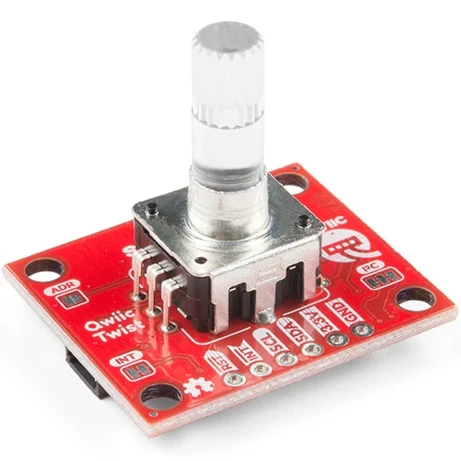

Specialkontakter
Konfigurationer — hvad betyder pol/pin?
- SPST (Single Pole Single Throw): 1-pol/2-pin. Simpel ON-OFF — én kreds, én indgang.
- SPDT (Single Pole Double Throw): 1-pol/3-pin. Omskifter mellem to outputs — én indgang, to mulige outputs.
- DPST (Double Pole Single Throw): 2-pol/4-pin. To uafhængige ON-OFF i én kontakt — bruges typisk til at bryde både fase og nul samtidigt.
- DPDT (Double Pole Double Throw): 2-pol/6-pin. To uafhængige omskiftere — fx motorretnings-styring (for/bak) eller stereo-source-omskifter.
- 3-pol versioner (3PDT) til 3-fase- eller balancerede audio-applikationer.
ON-OFF, ON-ON og ON-OFF-ON
- ON-OFF: standard "to-position" — tændt eller slukket.
- ON-ON: omskifter — altid tændt, men skifter mellem to outputs.
- ON-OFF-ON: 3-position med en midt-OFF — fx motor-retning: forlæns/stop/baglæns.
- (ON): parentes betyder momentary — fjedrer tilbage automatisk når du slipper håndtaget. Brugt til jog-kontroller på maskiner.
Vigtigste parametre
- Strømrating: 1A (lavstrøm signal) til 100A (battery switch). Vælg minimum 1,5× kredsløbets max-strøm.
- Spændingsrating: 12VDC (bil), 250VAC (net). Brug aldrig 12V-rated kontakt på 230V net — DC og AC har forskellige bryde-krav.
- AC vs DC: En 250VAC-rated kontakt er typisk kun god til 28-48VDC. DC bryder sværere fordi der ikke er en zero-crossing — buen vil "hænge" længere ved højere spænding.
- Mating cycles (lifetime): Standard rocker: 10.000-50.000 cycles. Kvalitets-toggle: 100.000+. Mikroafbrydere snap-action: 1-10 millioner.
- Aktiveringskraft: Soft-touch tactile (50 g), standard rocker (1-3 N), industri-toggle (5-10 N). Mindre kraft = lettere men mere accidental aktivering.
- IP-rating: Standard IP40 (støvbeskyttelse); med rubber-cover IP65; vandtæt marine IP67.
- Driftstemperatur: -25 til +85 °C standard; udvidet -40 til +125 °C på industri-typer.
Sådan vælger du
- Hvilken strøm/spænding? Tjek både V og A for kredsløbet. 230V net: vælg 250V/10-15A rated. 12V bil: 16-20A er fint til de fleste indikator-applikationer; 35-100A til hovedfordeling.
- Hvilken aktivering? Maintained (latching) til ON/OFF-status. Momentary til Arduino-knapper og MCU-input. Mikroafbryder med håndtag til limit-switches.
- Indikator nødvendig? Vælg LED-belyst rocker eller toggle — sparer separat LED-kredsløb og forkoblings-modstand.
- Panel- eller print-montering? Rocker/toggle med skruterminaler eller F-tab passer til paneler i bokse og kabinetter. Slide- og micro-switches loddes på hulprint eller bruges på breadboard.
- Beskyttelse mod utilsigtet aktivering? Toggle med missile-cover eller rocker med rubber-protection.
- Mange knapper til prototyping? 200-pak eller 250-pak mikroafbrydere er bedst værdi for pengene.
Pinout og test
- 2-pin (SPST): kontinuitet mellem de to terminaler i ON, åben i OFF. Test med multimeter i kontinuitets-mode.
- 3-pin (SPDT): midter-pin er "common"; de to ydre er "NC" (normally closed) og "NO" (normally open).
- 4-pin (DPST): to uafhængige par. Test med multimeter at de to par er elektrisk isolerede.
- 6-pin (DPDT): to common-pinne i midten + to NC + to NO. Mange forskellige routing-muligheder — tegn altid skema før lodning.
- LED-belyste rocker har som regel en separat L-pin der skal forsynes med 12V eller 230V (matcher rocker-spændingen).
Almindelige anvendelser
- Power ON/OFF på custom-projekter — rocker eller toggle på primær-siden af en strømforsyning.
- Knap-input til Arduino eller Raspberry Pi — momentary tactile button med 10kΩ pull-up modstand til en GPIO-pin.
- Limit switch på 3D-printer eller robot — mikroafbryder med håndtag detekterer endpoint-position.
- Motor-retningsstyring — 3-pol DPDT toggle ON-OFF-ON forbinder + og − henholdsvis frem og tilbage til motoren.
- Audio-source-omskifter — DPDT omskifter mellem to stereo-input.
- Bil-tilbehørspanel — rocker switches med LED-indikator til lyskasse, vinch, kompressor, batteri-isolator.
- Hovedafbryder på båd eller RV — battery switch 100A bryder hele 12V-systemet for vinter-opbevaring.
- Arcade-kabinet — 16 mm metal-pushbuttons + joystick-modul til retro-spil.
- Kontrolpanel — toggle med missile-cover til kritiske funktioner som motor-stop eller alarm-reset.
Almindelige fejl
- Glemt knap-debouncing — mekaniske kontakter "bouncer" 1-10 ms ved aktivering. Arduino-input ser måske 5-50 ON/OFF-events per tryk. Brug software-debounce eller en hardware Schmitt trigger (fx CD40106B i IC'er SparkFun) plus 100 nF kondensator til GND.
- Ingen pull-up/pull-down-modstand — input flyder, læser tilfældigt 0/1. Tilføj 10 kΩ pull-up til VCC eller pull-down til GND.
- For lille strømrating — 1A-kontakt på et 5A-kredsløb brænder kontakten af eller smelter plast-housing.
- DC på AC-rated kontakt — DC-bue kan ikke bryde uden zero-crossing. 12V/10A er sikkert; 230V/10A AC er ikke det samme som 230V/10A DC. DC-rated kontakter er typisk derated til 1/3-1/10 af AC-rating ved samme spænding.
- Glemt flyback-diode ved induktive laster (relæer, motorer) — kontakten bruner hver gang en spole afbrydes. Tilføj diode parallelt med spolen.
- Forveksling NO/NC — Normally Open og Normally Closed kan let blandes sammen. Test med multimeter før lodning.
- Beskytt mod kortslutning på panel-monterede kontakter — brug isolerings-skiver eller varmekrymp på terminaler tæt på kabinet-jordet plade.
- Forkert IP-rating til udendørs eller marine-installation — ubeskyttet kontakt korroderer på få måneder.
Loddetips og montage
- Lod hurtigt — kontakter har plast-housing der smelter ved langvarig varme. 280-320 °C, max 4-5 sek pr. terminal.
- Tin ledningen først, så lod den til kontakten. Mindre tid, bedre forbindelse.
- Brug krympeflex eller varmekrymp over lodede terminaler for at isolere mod naboterminaler — særligt på net-spændings-kontakter.
- Faston/spade-terminaler i stedet for lodning på bil- og båd-kontakter — nem service, ingen risiko for løs lodning ved vibration.
- Panel-montering: bor præcist hul (12, 16, 19 eller 22 mm afhængigt af kontakt-type), brug evt. møtrik fra forsiden for at låse på plads.
- Test før strømtilkobling — multimeter på kontinuitet, vip kontakten gennem alle positioner og bekræft at routing matcher dit skema.
