Hvad er en servo?
En servo motor er en motor med indbygget position-feedback og kontrol-elektronik. I modsætning til en almindelig DC-motor (der bare drejer rundt) eller en steppermotor (der drejer i diskrete trin), har servoen et potentiometer eller magnet-encoder der hele tiden ved hvor akslen står. Du sender et "ønsket vinkel"-signal, og servoen drejer dér — og holder positionen selv ved belastning.
Servo-typer
- Standard hobby-servo (PWM): 50 Hz signal med 0,5-2,5 ms pulse-bredde for vinkler 0-180°. Klassisk SG90, MG995. Den mest brugte til hobby.
- Continuous rotation servo (360°): ingen position-kontrol — pulse-bredden styrer i stedet hastighed og retning. Til hjul-styring i robotter.
- Digital servo: hurtigere respons, højere holde-moment, bedre præcision end analog. Forbruger lidt mere strøm.
- Serial-bus servo (ST3215, HerkuleX): kommunikerer via UART med adresser. Du kan kæde mange servoer på én bus og styre dem individuelt. Plus du får position-feedback tilbage. Til avanceret robotik.
- Coreless servo: jernfri rotor giver lavere inerti, hurtigere respons. Til præcis fjernstyring.

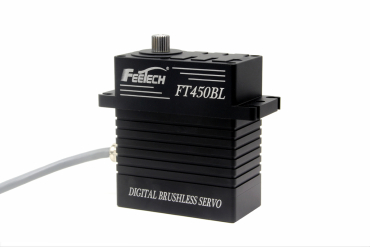

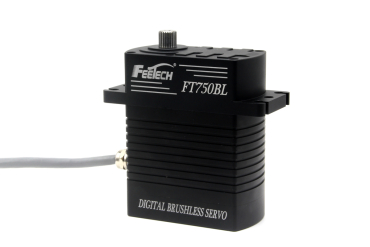

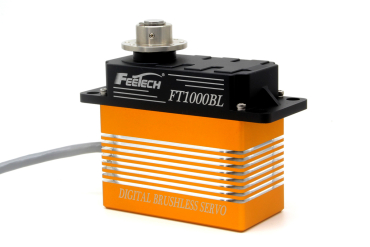

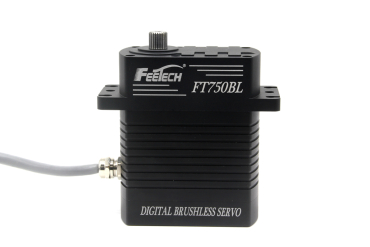

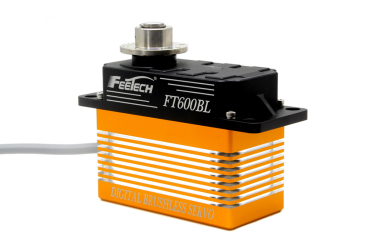

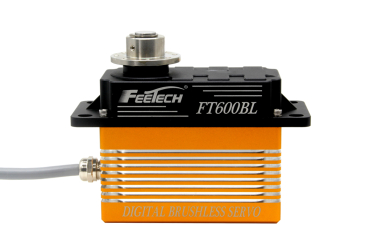

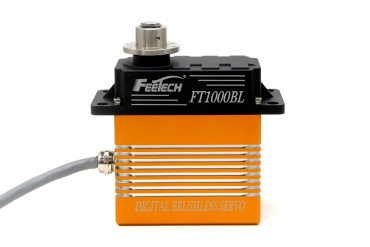

- Brushless servo: ingen børster, lang levetid og høj effektivitet. Industri-grade.
- Clutch servo: indbygget kobling der beskytter mod overload — gear-tænder slibes ikke fra hvis servoen forhindres.
- Smart servo m. encoder: magnet-baseret 360° feedback — kontinuerlig position uden 0°-grænse.
Modeller i udvalget
Mikro-servoer (under 10g)
De klassiske billige servoer til skole-projekter, mini-robotter og små animatronics:
- GH-S37D 3,7g, 90°, mikro digital (400051): ekstrem lille — til mini-RC og insekter.

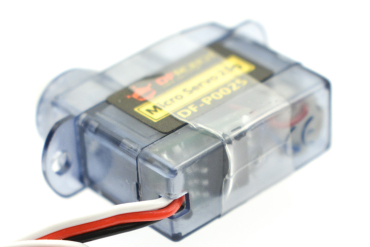

- Micro Servo 2,5g, 360°, 0,7 kg moment (SER0037): kontinuerlig rotation.
- SG90 9g, 180°, 3-7,2V, plastik gear (TIPA, 9830313): den mest klassiske hobby-servo. Perfekt til skole.
- SG90 9g, 360° kontinuerlig rotation (TIPA, 9830316): hjul-version.
- 9g 180° 1,6 kg moment, 0,12s/60° (SER0006)
- DFRobot DF9GMS 9g, 360°, 1,6 kg, 4,8-6V (SER0043)
- 9g Metal Gear 1,8 kg moment, 0,12s/60° (SER0039): opgradering med metal gear.

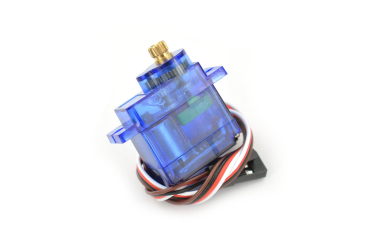

- 9g 180° Metal m. analog feedback, 1,5 kg (SER0047): med position-output.
- 9g 270° Metal m. analog feedback (SER0046)

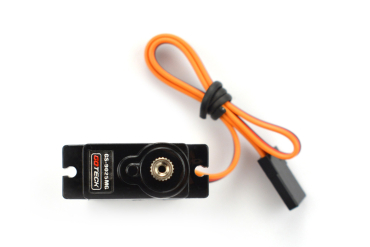

- Goteck Micro Metal Gear 2,5 kg, 0,10s/60° 6V (SER0011)
- 9g Servo til Maqueen Mechanic (SER0048): kompatibel med micro:bit Maqueen-robot.
MG90S og MG995/MG996R (mellem-klasse)
Standard hobby-arbejdsheste med metal gear — robust og prisvenlig:
DSS-M15 og DSS-P05 standard servoer (DFRobot)
- DSS-P05 standard 5,1 kg, 180°, 4,5 kg·cm, 0,12s/60° (SER0020)

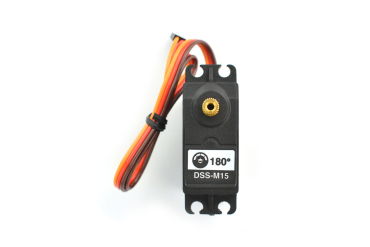

- DSS-M15 DF Metal Geared 15 kg, 180° (SER0019)
- DSS-M15S DF Metal Geared 15 kg, 270° (SER0038)
- DSS-M15S 270°, 15 kg m. analog feedback (SER0044)
- DF15RMG Tilt Kit 20 kg, 19 kg·cm, 7,4V, dual shells (SER0030)
- DF15RSMG 360°, 15 kg·cm, low noise (SER0035)
Digital high-torque vandtætte (20-45 kg, IP54/IP67)
Til seriøs robotik — robot-arme, hexapods, undervands-projekter og industri:

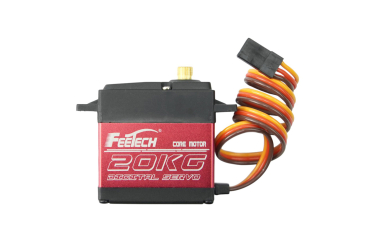

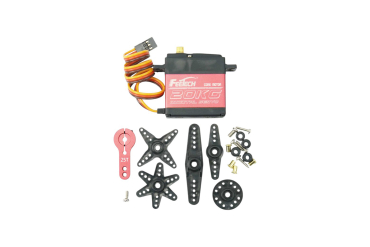

- Digital 20 kg, 180°, IP54, Metal Gear (SER0063)
- Digital 25 kg, 360°, IP54, Magnetic Encoder (SER0066)
- Digital 35 kg, 180°, IP54, Metal Gear (SER0064)

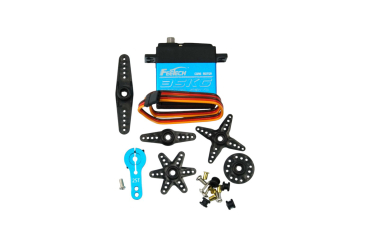

- Digital 35 kg, 180°, IP54, Metal Coreless (SER0065): hurtigere respons.

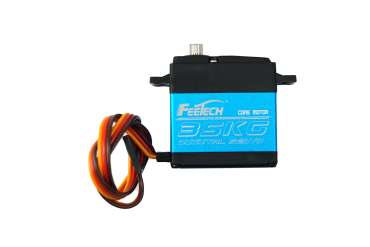

- Digital 35 kg, 360°, IP54, Magnetic Encoder (SER0067)

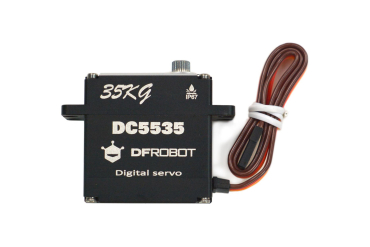

- Metal Waterproof 35 kg, IP67 (SER0060): undervands-grade.

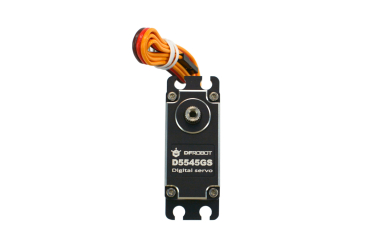

- Coreless 45 kg, 180°, IP67 (SER0061): max moment + hurtig respons.

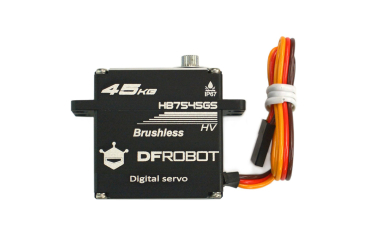

- Brushless 45 kg, IP67 (SER0062): lang levetid + max moment.

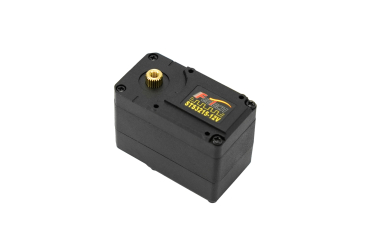

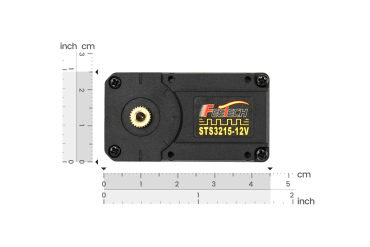

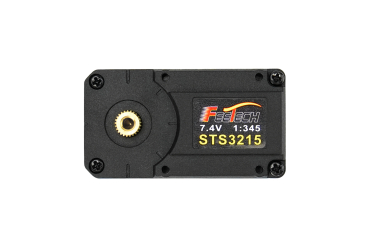

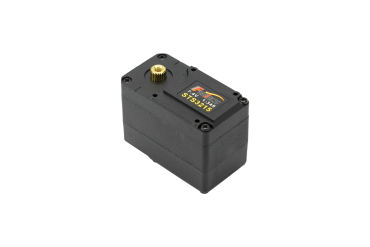

ST3215 Serial-Bus Servo (avanceret robotik)
Serial-bus servoer kommunikerer via UART. Kæd mange servoer på én bus med adresser, og få position-feedback tilbage — perfekt til robot-arme og hexapods:

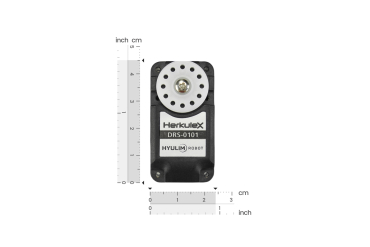

HerkuleX Smart Servo
Clutch-servo (overload-beskyttelse)
Med indbygget kobling — beskytter gear mod stall og slid hvis servoen forhindres mekanisk:
Direct-drive servo og hub-motor

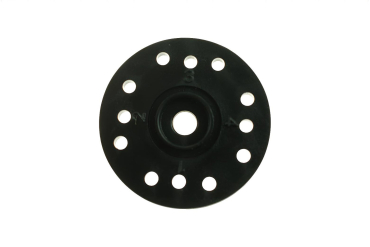

Tilt/pan kits og horn
Hvilken servo skal jeg vælge?
- Skole- eller hobby-projekt med Arduino: SG90 (9830313) — billig, dokumenteret.

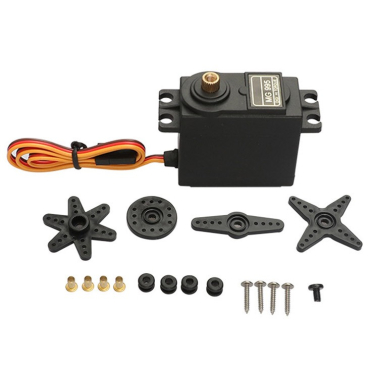

- Hjemme-robot med arme og ben: MG995 180° (400066) eller MG996R (400035).

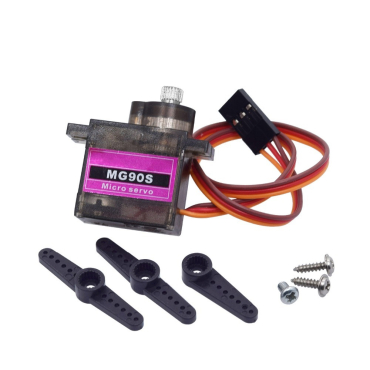

- RC-fly eller bil: 9g Metal Gear (SER0039) eller MG90S (400041).
- Pan/tilt-kamera setup: DF05BB Tilt/Pan Kit (FIT0045) — komplet løsning.
- Robot-arm med præcision: ST3215 Serial Bus (SER0069 eller SER0070) — får position tilbage, multi-servo via samme kabel.
- Hexapod eller insekt-robot: ST3215 19,5 kg (SER0069) eller HerkuleX DRS-0201 (SER0033).
- Robot-arm med høj løfteevne: Vandtæt 35 kg IP54 (SER0064) eller 45 kg IP67 (SER0061/SER0062).
- Undervands-ROV eller marin-projekt: 35 kg IP67 (SER0060) eller 45 kg IP67 (SER0061).

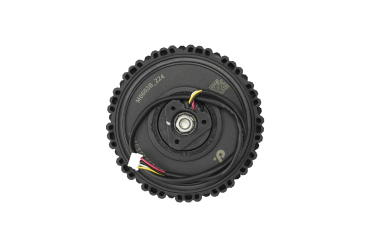

- Robot-hjul (kontinuerlig rotation): SG90 360° (9830316), MG90S 360° (400137), MG995 360° (400068) eller Direct Drive (FIT1001).

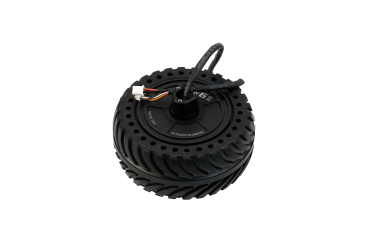

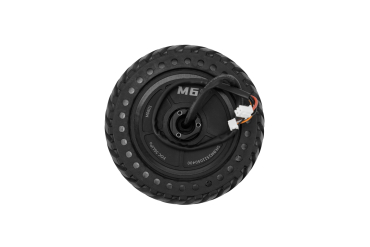

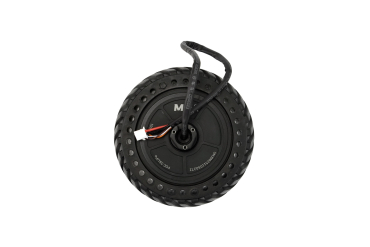

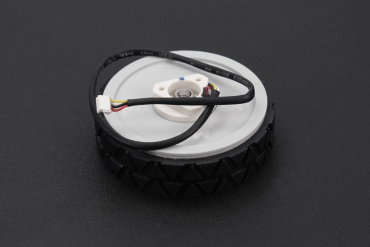

- AGV (autonom transportvogn): M0601 Hub-motor par (FIT1038 + FIT1042).

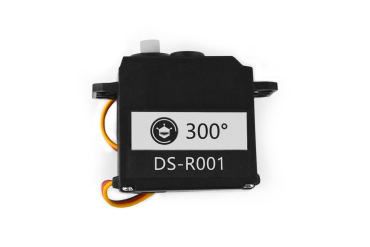

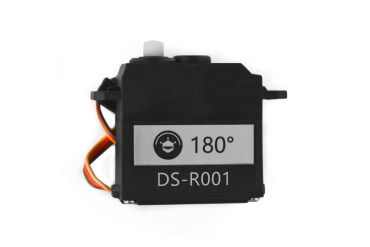

- Servo der skal kunne stå mod tung last uden at brænde: Clutch servo (SER0051 6 kg eller SER0057 6 kg 300°).
- Industri-grade lang levetid: Brushless 45 kg IP67 (SER0062).
- Mikro-RC eller insekt-projekt: GH-S37D 3,7g (400051) eller 2,5g 360° (SER0037).
- Robot-styring med feedback til closed-loop: 9g m. analog feedback (SER0046/SER0047) eller ST3215 serial-bus.
Sammenligning af servo-typer
| Hobby PWM | Digital | Serial Bus | Brushless |
|---|
| Pris | Lav | Mellem | Høj | Høj |
| Holde-moment | Mellem | Højt | Højt | Højt |
| Respons-tid | 0,1-0,2s | 0,05-0,1s | 0,05-0,1s | 0,03-0,08s |
| Position-feedback | Nej | Sjælden | Ja | Ja |
| Multi-servo via 1 kabel | Nej | Nej | Ja (op til 254) | Sjælden |
| Levetid | 500-2000 t | 1000-5000 t | 5000+ t | 10.000+ t |
| Bedst til | Hobby, RC | Robot, droner | Robot-arme | Industri, lang drift |
Sådan styrer du en servo med Arduino
Standard PWM-servo bruges via Arduino's Servo bibliotek. Kun 3 ledninger: signal, +5V og GND:
#include <Servo.h>
Servo myServo;
const int servoPin = 9;
void setup() {
myServo.attach(servoPin);
}
void loop() {
// Drej til 0°
myServo.write(0);
delay(1000);
// Drej til 90°
myServo.write(90);
delay(1000);
// Drej til 180°
myServo.write(180);
delay(1000);
}
Bemærk: Servo-biblioteket bruger Timer 1, hvilket konflikter med PWM på pin 9 og 10 på Arduino UNO. På ESP32 er der ingen sådan begrænsning.
Continuous rotation servo
Hvis du har en 360°-servo (kontinuerlig rotation), bruges write() til at styre HASTIGHED og RETNING i stedet:
- write(0): max hastighed én vej.
- write(90): stop.
- write(180): max hastighed anden vej.
- Værdier mellem: proportional hastighed.
PWM-pulse forklaret
| Pulse-bredde | Vinkel (180° servo) |
|---|
| 500 µs | 0° |
| 1000 µs | 45° |
| 1500 µs | 90° (midten) |
| 2000 µs | 135° |
| 2500 µs | 180° |
Pulse-frekvens: 50 Hz (en pulse hver 20 ms). Til præcis kontrol brug writeMicroseconds() i stedet for write().
Strømforbrug og forsyning
Servoer trækker meget mere strøm end Arduino kan levere — typisk 100-1000 mA per servo under bevægelse. Vigtige tips:
- Brug ekstern forsyning: ALDRIG forsyn servo direkte fra Arduino's 5V — den brænder af. Brug en separat 5V eller 6V forsyning der kan klare alle servoer plus margen.
- Forbind GND mellem Arduino og servo-forsyning: ellers virker signalet ikke.
- Brug kondensatorer: 1000 µF elektrolyt parallelt med servo-forsyningen dæmper strøm-spids.
- Stall current: ved blokering trækker servoen 5-10× normal strøm — beskytter med polyfuse eller clutch-servo.
- Multi-servo robot: beregn (antal servoer × max strøm). 6-bens hexapod = 18 servoer = 18A ved fuld last. Brug en separat lithium- eller power-supply der kan klare dette.
Programmering — biblioteker
- Servo (Arduino): klassisk PWM-servo bibliotek. Inkluderet i Arduino IDE.
- ESP32Servo: til ESP32, understøtter mange servoer samtidig.
- SCServo (Waveshare): til ST3215 serial-bus servo.
- HerkuleX: dedikeret bibliotek til DRS-0101/0201.
- Adafruit PCA9685: til 16-kanals PWM servo-driver bord (driver flere servoer fra én I²C-bus).
- SimpleFOC: field-oriented control til BLDC-servo.
- ESPHome: understøtter PWM-servo direkte til Home Assistant — nyttigt til motoriserede vinduer og gardiner.
Servo til mange-DOF projekter (robot-arm, hexapod)
Når du skal styre 6+ servoer samtidigt, hænger de fleste mikrocontrollere ikke med:
- PCA9685 16-kanals PWM driver: styre 16 servoer via I²C — ideel til standard hobby-PWM-servoer.
- Serial-bus servoer (ST3215): 254 servoer på én UART-bus, hver med adresse. Plus får du position-feedback.
- SSC-32U servo controller: dedikeret 32-kanals controller med UART-interface.
- Serial Servo Bus + Robot-Frame setup: populær til Hexapod-projekter.
Vandtæt og udendørs brug
| IP-rating | Beskyttelse | Velegnet til |
|---|
| Ingen | Indendørs, tør | Skole, hobby |
| IP54 | Støv- og stænk-sikret | Have-robot, drone-RC |
| IP65 | Støv-tæt + vandstråle | Udendørs, regn |
| IP67 | Vandtæt 1 m, 30 min | Undervands-projekter, marin |
| IP68 | Permanent under vand | Dyk-robot, ROV |
Typiske anvendelser
Robot-arme og grippere, hexapod- og dyre-robotter, RC-fly, biler og både, drone-gimbals og kamera-stabilisering, pan/tilt-kameraer til overvågning og fotografering, automatisk dør- og portstyring, motoriserede vinduer og gardiner, animatronics og museums-installationer, 3D-printer Z-akse-justering og BLTouch, automatiske dispenseringsmaskiner, robotske hænder med fingre, autonome AGV-køretøjer (med hub-motor), CNC-machine-styring af clamping, model-jernbane-skifteservoer, dukke-teater og koncert-effekter, akvakultur-foderautomater, automatiske fugle-fodringsmaskiner og forsknings-projekter inden for biomekanik.
