ST3215 Serial Bus Servo (12V, 30kg, 360° Magnetic Encoder)

DFRobot

Varenr. SER0070

ST3215 Serial Bus Servo (12V, 30kg, 360° Magnetic Encoder)

Name: ST3215 Serial Bus Servo (12V, 30kg, 360° Magnetic Encoder)
Brand: DFRobot
SKU: SER0070
Price: 300.00 DKK
Availability: OutOfStock

300,00

DKK

Lagerstatus: Bestil før Onsdag kl 15 og varen afsendes ugen efter

Køb flere og spar:

5 stk.	259,00 DKK pr. stk.	Spar 14%
10 stk.	220,00 DKK pr. stk.	Spar 27%

This item is only sold in badges of .

eller

Du skal vælge en variant.

Minimumsmængde nået.

Maksimal mængde nået

Du er ved at bestille mere end vi har på lager. Resterende antal bliver bestilt fra vores leverandør. Lager beholdning = .

Fri fragt ved køb over 999 kr

Til pakkeshop i DK Læs mere.
60 dages returret

Se venligst Handelsbetingelser Læs mere.
Danmarks største udvalg

Over 4000 produktnumre Læs mere.

The ST3215 is a high-performance, intelligent serial bus servo engineered for advanced robotics and automation. Operating at 12V, it delivers a substantial 30kg.cm of torque, driven by a durable coreless motor and a high-strength metal gear train. Its core technology is a 12-bit high-precision magnetic encoder, which enables 360 absolute positioning with a resolution of 0.088, offering superior accuracy and lifespan compared to traditional potentiometers. Communication is handled via a half-duplex UART serial bus, allowing up to 253 servos to be daisy-chained on a single port for simplified wiring and bi-directional data feedback. With four distinct operating modes, comprehensive electronic protections, and real-time parameter feedback, the ST3215 is an ideal solution for building complex robotic arms, quadruped robots, humanoid robots, and other sophisticated mechatronic systems.

360 High-Precision Magnetic Encoder

At the heart of the ST3215 serial bus servois a 12-bit magnetic encoder that provides absolute position feedback over a full 360 range. With 4096 steps of resolution, it achieves a control accuracy of 0.088, which is four times the resolution of conventional potentiometers. This non-contact sensing technology eliminates physical wear, leading to a much longer operational life. A key feature is the one-click midpoint calibration, allowing any position within the 360 range to be set as the new center point, greatly simplifying installation and maintenance.

High Torque & Durable Metal Gear Design

Engineered for demanding loads, the ST3215 serial bus servo provides a stall torque of 30kg.cm. The internal 1:345 gear train is constructed from a combination of copper and aluminum, ensuring high strength and low operational noise. Housed in a robust PA+GF casing, the servo is designed for reliability and longevity in applications requiring significant force and continuous operation.

Four Versatile Operating Modes

To accommodate a wide variety of applications, the ST3215 serial bus servois equipped with four distinct operational modes.

Angle Servo Mode: The default mode for precise 0-360 absolute positioning with a configurable acceleration and deceleration function for smoother movements.

Speed Closed-loop Motor Mode: The servo functions as a DC motor, maintaining a constant speed even when the load changes.

Speed Open-loop Motor Mode: Functions as a standard DC motor where speed is proportional to voltage and will decrease under load.

Stepping Mode: Allows for incremental motion from the current position and supports continuous rotation, emulating the behavior of a stepper motor.

Intelligent Serial Bus Communication

The ST3215 serial bus servoutilizes a TTL-level UART serial bus protocol, which enables daisy-chaining of up to 253 servos. This architecture drastically reduces wiring complexity in multi-axis robotic systems. The bus supports bi-directional communication, allowing not only for command execution but also for real-time feedback of critical parameters, including position, speed, load, voltage, and temperature. This capability is essential for creating closed-loop control systems and monitoring the health of the entire robotic assembly.

High-Precision Magnetic Encoder and Four Operating Modes

Advanced Control and Comprehensive Protection

The ST3215 serial bus servointegrates a suite of advanced features to ensure reliable and safe operation. The configurable acceleration start/stop function creates a smoother and more natural motion profile, reducing mechanical shock. Furthermore, built-in electronic protections guard against overload, overcurrent, overvoltage, and overheating conditions. These protections are customizable and automatically trigger to prevent damage to the servo, enhancing the overall system's robustness.

New Step Mode, Multi-Turn Large-Angle Precise Control and One-Key Center Calibration

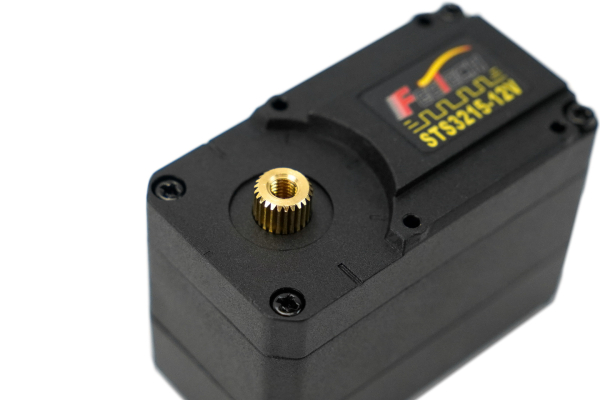

Dual-Axis, Low-Profile Housing with Metal Gear Structure and Metal Servo Horn

Applications

Robotic arms

Educational robots

Quadruped robots

Humanoid robots

Small-scale sorting systems

Specification

Electrical Characteristics

Rated working voltage: 12V

No-load speed: 0.222s/60 (45RPM)

No-load current: 180mA

Stall torque: 30kg.cm/417.35oz.in

Stall current: 2.7A

Standby current: 30mA

Operating voltage: 4-14V

Rated load: 10kg.cm

Rated current: 900mA

Motor resistance: 1

Torque constant (Kt): 11kg.cm/A

Mechanical Specifications

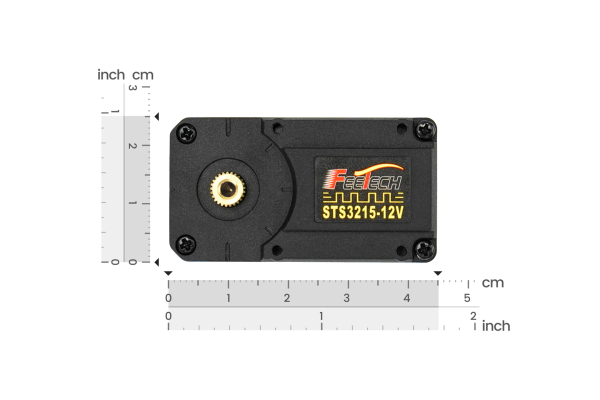

Dimensions: 45.224.735mm

Housing: PA+GF

Gear material: Copper

Bearing: Ball bearing

Sensor: 12-bit magnetic encoder

Rotation: 360

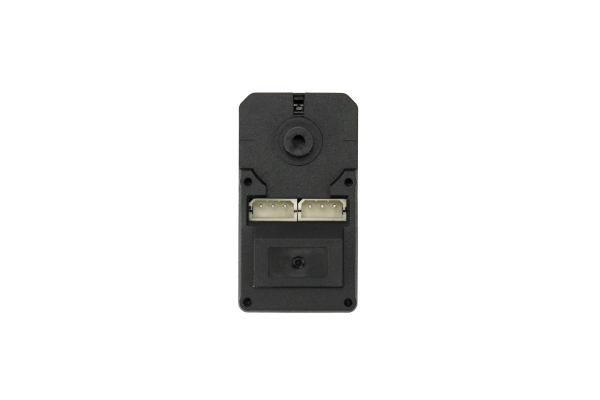

Connector: 3-pin (Black-GND, Red-VCC, Blue-Signal/TTL)

Cable length: 15cm

Weight: 551g

Output shaft: 25T/OD5.9mm

Gear ratio: 1:345

Gear backlash: 0.5

Output shaft screw: M36

Motor type: Coreless

Control Characteristics

Signal: Digital

Protocol: Half-duplex UART (8-bit, 1 stop bit, no parity)

ID range: 0-253

Baud rate: 38.4kbps-1Mbps (default: 1Mbps)

Control algorithm: PID

Midpoint: 180 (2048 steps)

Resolution: 0.088

Rotation direction: Clockwise (04096)

Feedback: Load, position, operating speed, input voltage, operating current, operating temperature

Electronic Protection:
Overload: Triggers when stalled torque exceeds 80% of stall value for 2s; cleared by sending new position command. Customizable torque threshold/duration.
Overcurrent: Disables output when current >2A for 2s; cleared by sending new position command. Customizable current threshold/duration.
Overvoltage: Activates when voltage >7.4V or 4V; auto-recovery within normal range. Customizable voltage range.
Overheat: Disables torque output when temperature >70C.

Operating Modes:
Mode 0: Angle Servo (default; 0-360 absolute positioning)
Mode 1: Speed Closed-loop Motor (maintains speed under load)
Mode 2: Speed Open-loop Motor (speed drops under load)
Mode 3: Stepping Mode (incremental motion from current position)

Multi-Turn Mode: 7-turn absolute positioning at maximum precision (turn count not saved after power loss).

Center Calibration: One-click midpoint setting at any 360 position.

Reliability Testing

Load lifespan: >100,000 cycles

Motor noise: 455dB

Servo noise: 655dB

Storage temp: -30C to +80C

Operating temp: -10C to +60C

Signal Parameters

Max update rate: 1ms

High-level voltage: 2-5V

Low-level voltage: 0-0.45V

Documents

2D Dimension
