Sparkfun

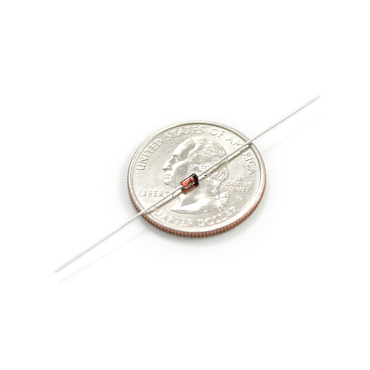

Diode Small Signal - 1N4148
3,75
DKK
Dioder
Her finder du almindelige dioder til gennemhulsmontering: hurtige signaldioder til små strømme og ensretterdioder til strømforsyning, polaritetsbeskyttelse og relæspoler. Skal dioden lyse, finder du den under lysdioder, og til styring af større strømme se transistorer.
-
-
Sparkfun
Diode Rectifier - 1A, 50V (1N4001)
Vis produkt26,00DKK -
- Indlæser...
- Ingen resultater...
Signaldiode eller ensretterdiode?
- Signaldioder (som den klassiske 1N4148) er små og hurtige og egner sig til strømme op til omkring 200 mA. De bruges til logik, beskyttelse af indgange og til at skille signaler ad.
- Ensretterdioder (1N400x-familien) tåler 1 A og er langsommere. De bruges til at ensrette, beskytte mod forkert polaritet og som friløbsdiode over relæer og små motorer.
Vælg en diode, hvis spærrespænding ligger et godt stykke over den højeste spænding i dit kredsløb, og hvis strømrating dækker belastningen med margin.
Sådan vender du dioden
Ringen på diodens krop markerer katoden. Strømmen løber fra anode til katode, og en siliciumdiode taber omkring 0,6–0,7 V i lederetningen. En friløbsdiode over en relæspole monteres med katoden mod plus – så leder den kun, når spolen slukkes og sender en spændingsspids tilbage.
Typiske fejl
- Dioden vendt forkert i en polaritetsbeskyttelse, så intet får strøm.
- Manglende friløbsdiode over en relæspole, så transistoren eller mikrocontrolleren tager skade.
- En signaldiode brugt, hvor strømmen er for stor til den.
