Ethernet Moduler

Ethernet-moduler giver din mikrocontroller en kablet netværksforbindelse via RJ-45 — alternativet til Wi-Fi for stabile, støjfrie og højhastigheds-installationer. Udvalget rummer Wiznet W5500-baserede moduler med integreret TCP/IP-stack: et Arduino-kompatibelt mainboard med ATmega32u4 og 48 V PoE, et Ethernet & PoE shield med Gravity og microSD, klassisk DFRduino Ethernet Shield V3.0 (W5100S) til Arduino UNO/Mega, samt en 30 W PoE-injektor til 230 V. Find modulet til IoT, industri eller stabil netværks-tilslutning.

Mængderabat

DFRobot

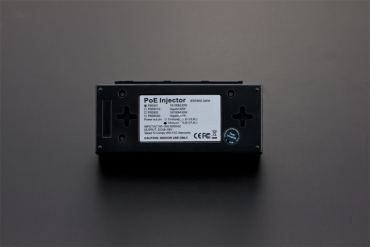

PoE Injector, Single Port 30W, Midspan MODE-B, 100-240VAC

150,00
DKK

This item is only sold in badges of .

eller

Du skal vælge en variant.

Minimumsmængde nået.

Maksimal mængde nået

Du er ved at bestille mere end vi har på lager. Resterende antal bliver bestilt fra vores leverandør. Lager beholdning = .
Mængderabat

DFRobot

DFRduino Ethernet Shield V3.0 W5100S, Support Mega and Micro SD

165,00
DKK

This item is only sold in badges of .

eller

Du skal vælge en variant.

Minimumsmængde nået.

Maksimal mængde nået

Du er ved at bestille mere end vi har på lager. Resterende antal bliver bestilt fra vores leverandør. Lager beholdning = .
Mængderabat

DFRobot

Ethernet and PoE Shield W5500, 48V PoE, 80MHz SPI, 32KB Buffer

315,00
DKK

This item is only sold in badges of .

eller

Du skal vælge en variant.

Minimumsmængde nået.

Maksimal mængde nået

Du er ved at bestille mere end vi har på lager. Resterende antal bliver bestilt fra vores leverandør. Lager beholdning = .
Mængderabat

DFRobot

Ethernet with POE, IoT Board W5500, Arduino Compatible

435,00
DKK

This item is only sold in badges of .

eller

Du skal vælge en variant.

Minimumsmængde nået.

Maksimal mængde nået

Du er ved at bestille mere end vi har på lager. Resterende antal bliver bestilt fra vores leverandør. Lager beholdning = .

Hvorfor Ethernet i stedet for Wi-Fi?

Wi-Fi er praktisk men ikke altid det rigtige valg. Ethernet vinder i flere situationer:

Stabilitet: ingen mistede pakker pga. radiointerferens, vægge eller naboer på samme kanal.
Hastighed og latency: 100 Mbps med stabil lav latens — vigtigt for industristyringer, video-streaming og spil.
Sikkerhed: kablet forbindelse kan ikke aflyttes eller jammes på samme måde som Wi-Fi.
Strøm via PoE: samme kabel kan levere både data og strøm — ingen separat strømforsyning ved hvert kamera, sensor-noden eller IoT-enhed.
Industri-miljøer: elektrisk støj, motorer og frekvensomformere generer Wi-Fi-signaler. Ethernet er upåvirket.

Modeller i udvalget

W5500-baserede løsninger

Wiznet W5500 er en kraftfuld Ethernet-controller med hardware TCP/IP-stack — du behøver ikke bruge mikrocontrollerens RAM og CPU på protokollen. 8 uafhængige sockets, 32 KB intern buffer, op til 80 MHz SPI:

W5500 Ethernet with PoE IoT Board (DFR0342) — komplet Arduino-kompatibelt mainboard med ATmega32u4 (samme processor som Arduino Leonardo) og W5500 indbygget. 48 V PoE-input (802.3af-standard), 20 digitale + 6 analoge I/O. Til IoT-projekter hvor du ikke vil bygge fra Arduino + shield.
Ethernet and PoE Shield W5500 (DFR0850) — shield til eksisterende Arduino UNO. Samme størrelse som UNO og funktionelt kompatibelt med Arduino Ethernet Shield 2. 48 V PoE (802.3at, klasse 0, op til 12 W), 32 KB buffer, microSD-stik, 2 Gravity I²C-porte og 4 Gravity-3pin digitale porte.

W5100S-baseret løsning (klassisk Arduino)

DFRduino Ethernet Shield V3.0 (DFR0125) — opgraderet version af det klassiske Arduino Ethernet Shield. Bruger W5100S — den nyere variant af W5100 med lavere strømforbrug, mindre varme og bedre ydelse. 4 uafhængige sockets, 16 KB TX/RX buffer, microSD-stik. Kompatibelt med både Arduino UNO og Mega-serien — bruger SPI via ICSP-pin'erne.

PoE-strømforsyning

PoE Injector Single Port 30 W (DFR0365) — Midspan MODE-B PoE-injektor der tilføjer strøm til et eksisterende Ethernet-kabel. 100-240 V AC input, 30 W output, op til 100 m kabel. Til at strømforsyne IP-kameraer, AP'er, IoT-noder og W5500-baserede mainboards uden at trække ekstra strømkabel.

W5100S vs W5500 — hvilken skal jeg vælge?

	W5100S	W5500
Hardware sockets	4	8
TX/RX buffer	16 KB	32 KB
SPI-hastighed (max)	~70 MHz	80 MHz
Strømforbrug	Højere	Lavere
Wake on LAN	Nej	Ja
Pris	Billigere	Mellem
Bibliotekskompatibilitet	Bagudkompatibel med W5100	Eget bibliotek

Til simple IoT-projekter er W5100S rigeligt og typisk billigere. Til mere krævende projekter med mange samtidige forbindelser, lavere strømforbrug eller PoE er W5500 bedre.

Hvad er PoE?

PoE (Power over Ethernet) er teknologien der lader Ethernet-kablet føre både data og strøm. Det betyder at en IP-kamera, accesspoint, sensor-noden eller IoT-enhed kun behøver ét kabel — og kan placeres steder hvor en stikkontakt ikke findes (ude under tagskægget, i loftet, ved en udendørs sensor osv.).

802.3af PoE Type 1: op til 15,4 W ved kilden, ~12,95 W ved enheden. Til IP-telefoner, simple AP'er og kameraer.
802.3at PoE+ Type 2: op til 30 W ved kilden, ~25,5 W ved enheden. Til stærkere AP'er, PTZ-kameraer og IoT-mainboards.
802.3bt PoE++ Type 3/4: op til 60 W eller 90 W. Til LED-belysning, store skærme og industri-udstyr.

Bemærk at PoE-injektoren leverer 48 V på Ethernet-kablet — selve enheden bruger en intern omformer til at konvertere ned til typisk 5 V eller 12 V. Aldrig tilkobl PoE-strøm direkte til en standard 5 V Arduino uden en injektor-modul.

Tilkobling til mikrocontroller

Alle moduler i udvalget bruger SPI-bus til at kommunikere med mikrocontrolleren:

MOSI, MISO, SCK — standard SPI-data-ledninger
SS / CS — Chip Select (typisk pin 10 på Arduino UNO)
VCC, GND — strøm (3,3 V eller 5 V afhængig af modul)

Arduino-shields klikker bare oven på UNO/Mega'en uden ledninger. De rå moduler (W5500-modulet fra TIPA) tilkobles med jumperledninger til SPI-bussen.

Programmering

De officielle biblioteker dækker stort set alle behov:

Arduino Ethernet library — det officielle bibliotek, kompatibelt med W5100, W5100S, W5200 og W5500 via samme API.
Wiznet W5500 library — udvidet bibliotek med fuld adgang til W5500-features (alle 8 sockets, WoL, lavt strømforbrug-mode).
EthernetWebServer — wrapper-bibliotek der gør det nemt at bygge web-interfaces direkte fra Arduino.
PubSubClient (MQTT) — til IoT-projekter med MQTT-broker.

Typiske anvendelser

Industri-styring og PLC-erstatning, hjemmeautomation og smart home med Home Assistant via MQTT, IP-kameraer og overvågning med PoE, IoT-sensor-noder hvor netværket skal være pålideligt, fjernovervågning af pumper og maskiner, SCADA-systemer i fabrikker, servere og netværkstilstande monitorering, retro-projekter med BBS- eller telnet-funktionalitet, modernisering af gamle apparater med web-interface, og 3D-printer-styring via OctoPrint over kabel.
