Prototyping

Fra idé til færdigt projekt

De fleste projekter følger den samme vej: kredsløbet afprøves på et breadboard, flyttes over på hulprint, når det virker, og ender i en boks med stik, kabler og skruer. Underkategorierne her følger den rækkefølge.

Byg og afprøv

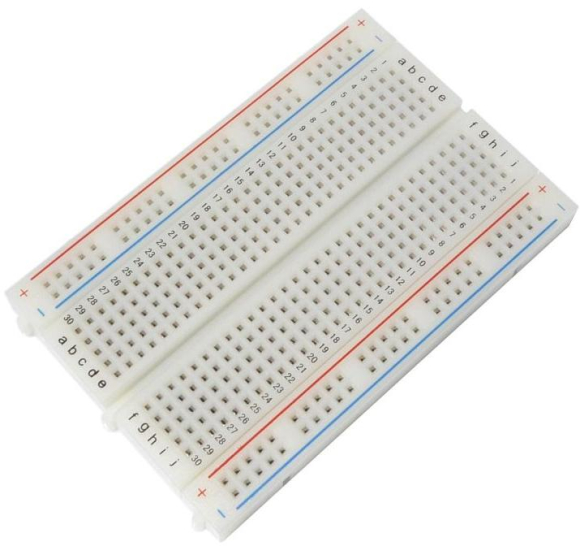

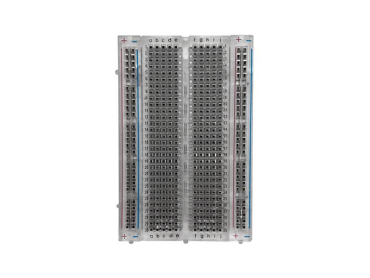

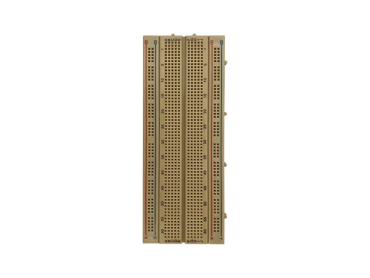

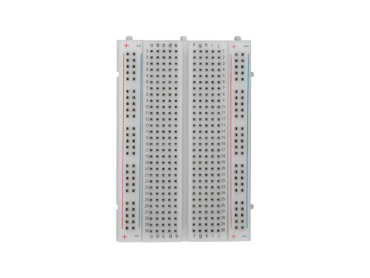

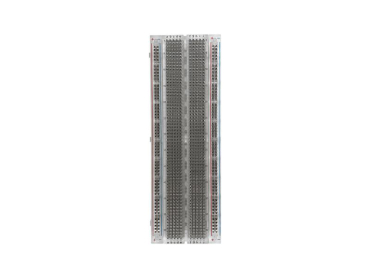

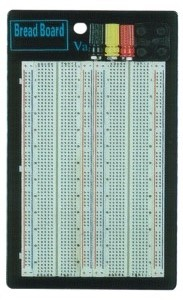

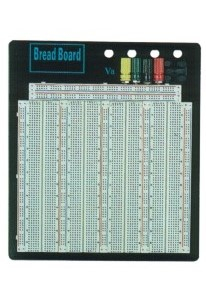

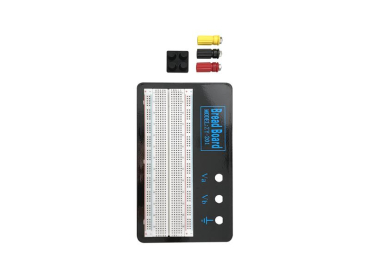

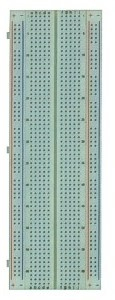

• Breadboard – fumlebrætter fra mini med 170 huller til fuld størrelse med 830 huller, selvklæbende og modulære boards samt plugin-komponenter. Her bygger du kredsløbet uden at lodde.

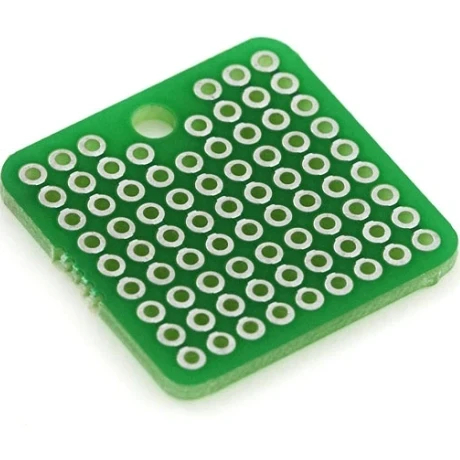

• Hulprint – enkelt- og dobbeltsidede protoboards, fleksibelt hulprint og SOP-til-DIP adaptere til den loddede version.

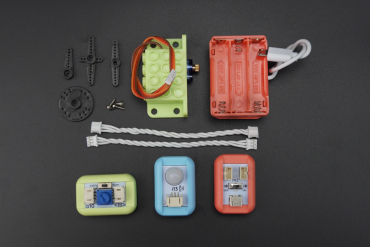

• Diverse kits – komponentsæt til breadboard, STEM-kits, et loddekit til begyndere og en Makey Makey-klon.

Komponenter

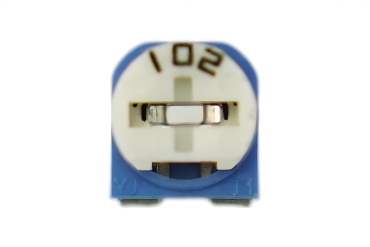

Komponenter er den største underkategori. Den rummer lysdioder i mange farver og typer, trykknapper og omskiftere, modstande og potentiometre, transistorer, kondensatorer, dioder samt enkelte sokler og krystaller. Det er de dele, der giver et kredsløb liv – og dem, der oftest mangler, når man går i gang.

Forbindelser

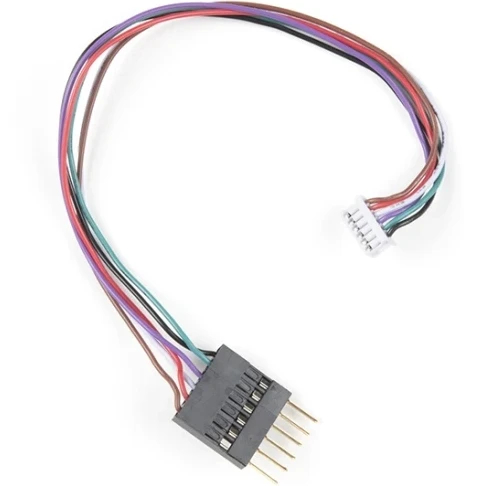

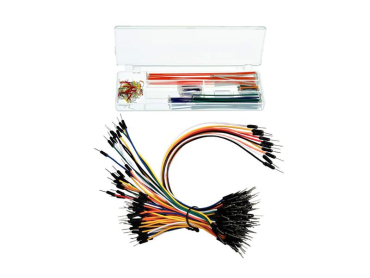

• Kabler og ledninger – jumperkabler og monteringsledning under elektronik-ledninger, samt USB-, serielle, video- og audiokabler og diverse kabler med silikoneledning og DC-kabler.
• Stik og konnektere – headers, DC-stik, JST-stik, netværksstik, crimp, D-sub og terminaler.
• Antenner og tilbehør – antenner og pigtails til GSM, 4G/5G, LoRa og WiFi med SMA- og U.FL-stik.

Indbygning og mekanik

• Boks og kabinet – projektbokse i plast og aluminium samt vandtætte kabelforskruninger.

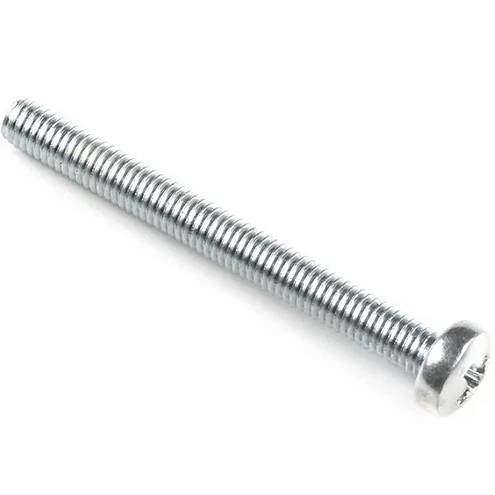

• Skruer, bolte og spacers – især M2 og M3 i metal og nylon, afstandsstykker og monteringsbeslag til sensorer og servoer.

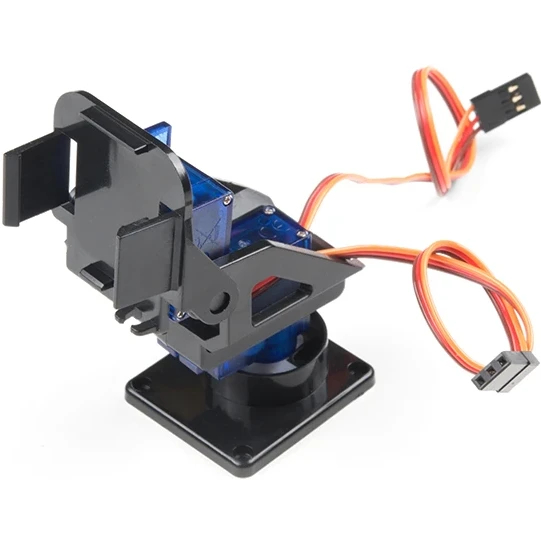

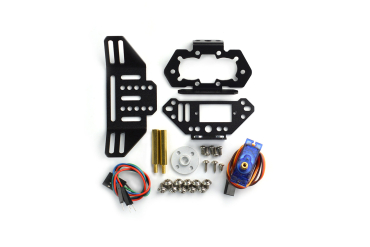

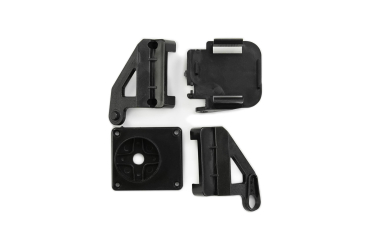

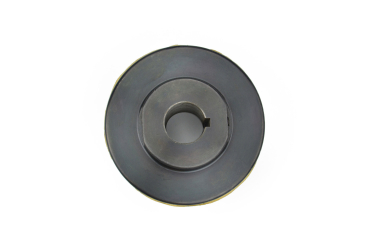

• Mekanik – hjul inkl. mecanum-hjul, gribere og robothænder samt pan/tilt-beslag til kameraer og sensorer.

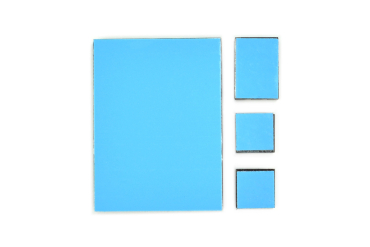

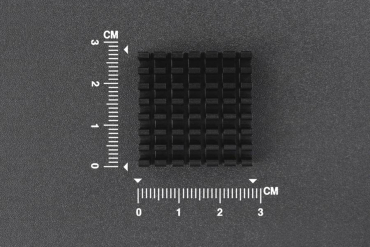

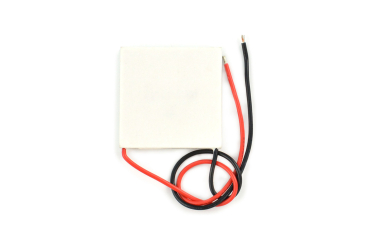

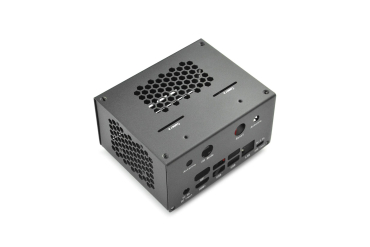

• Køling – køleplader og blæsere til Raspberry Pi og andre boards samt Peltier-elementer.

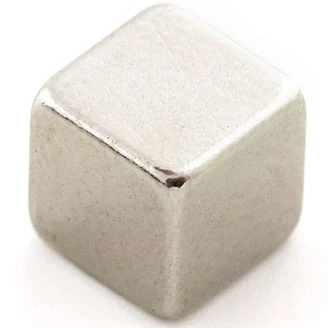

• Magneter – vandtæt magnetkontakt til døre og vinduer.

Specielle projekter

• E-textiles – ledende sytråd og tynd ledning til elektronik i tøj. Se også e-textiles materialer.

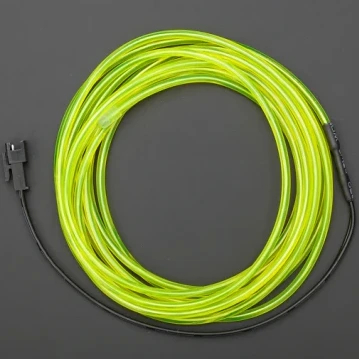

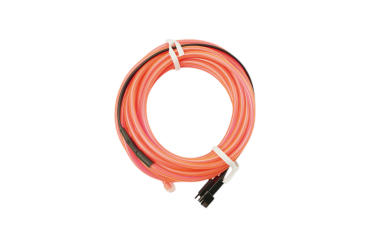

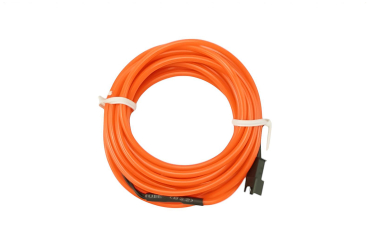

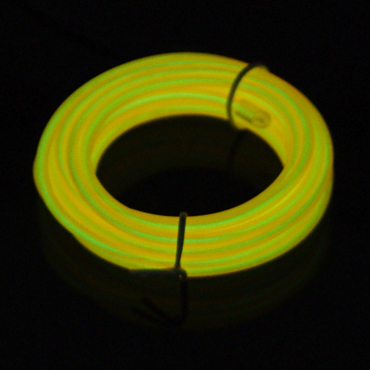

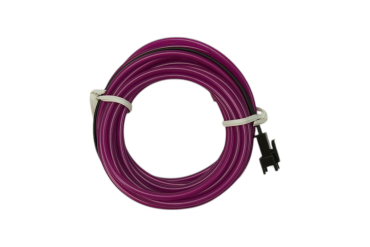

• EL-wire – lysende ledning i mange farver med batteriinverter til kostumer og dekoration.

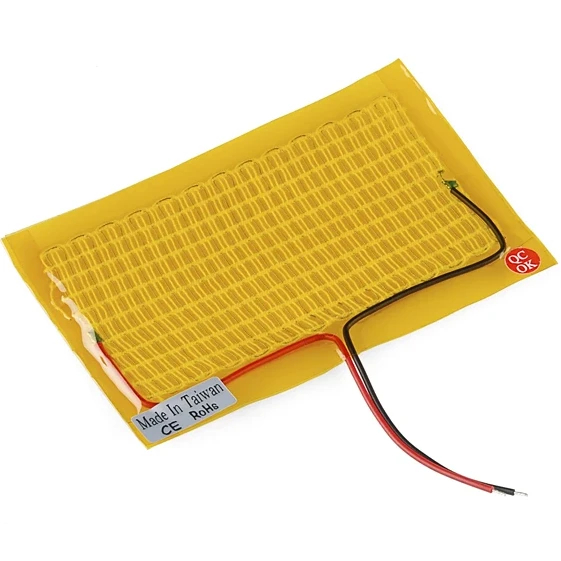

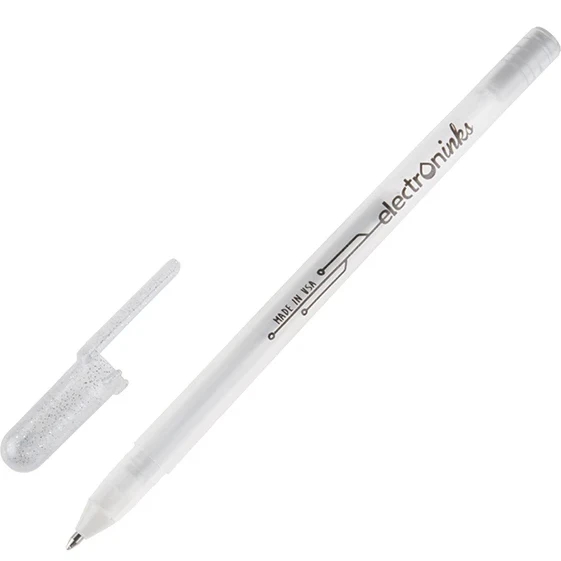

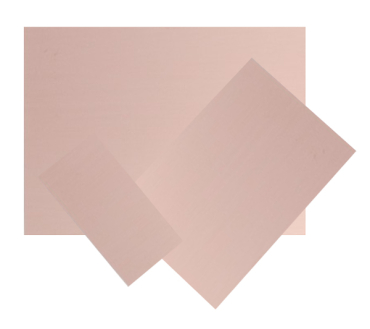

• Materialer – blandt andet ledende kobber- og aluminiumsfolie, tape, PTC-varmeelementer og en lille termoprinter.

Breadboard, hulprint eller færdigt print?

Skal du bygge flere ens enheder, eller er der mange overflademonterede komponenter, er et fremstillet printkort det næste skridt. Til de fleste hobbyprojekter og enkeltstående prototyper er hulprint dog både hurtigere og billigere.

Prototyping i undervisningen

Skoler og uddannelser bruger især breadboards, jumperkabler, komponentsæt og lysdioder, fordi det hele kan genbruges år efter år. Selvklæbende mini-breadboards kan sættes fast på et chassis eller en plade, så eleverne ikke river opstillingen fra hinanden. Kits uden lodning er et godt første skridt for de yngste, mens et lille loddekit giver ældre elever en konkret øvelse i at lodde. Hav altid ekstra jumperkabler og lysdioder i skuffen – det er de dele, der forsvinder eller går i stykker først.

Opbevaring

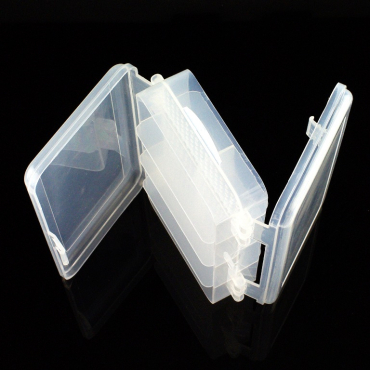

Små komponenter, skruer og afstandsstykker bliver hurtigt et rod. Brug æsker med rum, og mærk dem med værdi eller størrelse – modstande efter værdi, skruer efter gevind og længde. Flere af sættene med skruer og afstandsstykker leveres allerede i en æske med rum, som kan fyldes op igen.

Sådan kommer du i gang

Har du et udviklingsboard som en Arduino eller et ESP32-board, er et godt grundsæt:

1. Et breadboard med 400 eller 830 huller.
2. Jumperkabler i alle tre varianter: han/han, han/hun og hun/hun.
3. Et udvalg af lysdioder, modstande og trykknapper – eller et komponentsæt, der samler dem.
4. Et par meter monteringsledning til egne længder.

Når projektet skal gøres færdigt, kommer hulprint, headers, en boks, afstandsstykker og et par kabelforskruninger på listen.

Gode råd på tværs af kategorierne

• Hold styr på spændingerne. Mange moderne moduler kører på 3,3 V, mens klassiske Arduino-boards bruger 5 V. Bland dem ikke uden niveauomsætter.
• Tjek stikafstanden. 2,54 mm er standard på breadboards og headers, men mange sensormoduler bruger 2,0 mm PH-stik.
• Dimensioner forsyningen. Motorer og LED-strips skal have egne, kraftige ledninger og ofte en separat strømforsyning med fælles GND.
• Planlæg indbygningen tidligt. Vælg boks, før du lodder printet, så stik og huller passer.
• Brug farvekoder på ledninger og noter, hvad der er forbundet hvor – det gør senere fejlsøgning langt lettere.

Typiske begynderfejl

• En lysdiode uden formodstand brænder hurtigt af – beregn eller slå modstanden op, før du tænder.
• Et USB-kabel uden dataledere får det til at se ud, som om boardet er defekt.
• To forsyninger uden fælles GND giver ustabile signaler.
• Kraftige strømme gennem breadboard og jumperkabler giver varme og spændingsfald.
• En elektrolytkondensator eller diode sat forkert i – begge har polaritet, og benet ved stregen skal vende rigtigt.
• Et modul på 3,3 V forsynet med 5 V – tjek altid databladet, før du tilslutter.

Relaterede kategorier

Styringen finder du under platforme som Arduino, ESP32 og Raspberry Pi, målingerne under sensorer og bevægelsen under aktuatorer. Se også moduler, strømforsyninger og værktøj, herunder lodning.
