Headers

Headers er pin- og bøsningsrækker i 2,54 mm pitch — fundamentet under stort set hver Arduino-, Raspberry Pi- og ESP-projekt. Udvalget dækker male pin-headers (1×40 og 2×20) i lige og right-angle, female headers (6, 8 og 2×20-pin), Arduino-shield-stackable headers med ekstra lange ben (6, 8 og 2×20-pin) i flere længder, samt jumper-caps i 600-pak med seks farver. Til hobbybyggere, prototype-elektronikere, makerspaces og udviklere af Arduino-shields og Raspberry Pi HAT'er.

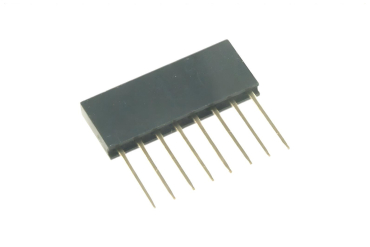

  • Stackable Header, 8 Pin, Extra Long Legs, 0.1" Spacing
    Mængderabat

    DFRobot

    Stackable Header, 8 Pin, Extra Long Legs, 0.1" Spacing

    33,00
    DKK

    This item is only sold in badges of .

    eller

    Du skal vælge en variant.
    Minimumsmængde nået.
    Maksimal mængde nået
    Du er ved at bestille mere end vi har på lager. Resterende antal bliver bestilt fra vores leverandør. Lager beholdning = .

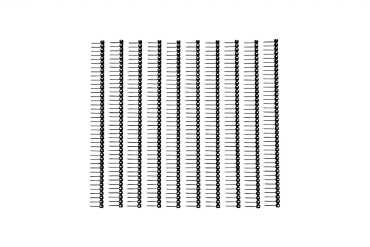

  • Male Header 40 Pin Break Away, Right Angle, 10 PCS, Customizable
    Mængderabat

    DFRobot

    Male Header 40 Pin Break Away, Right Angle, 10 PCS, Customizable

    26,50
    DKK

    This item is only sold in badges of .

    eller

    Du skal vælge en variant.
    Minimumsmængde nået.
    Maksimal mængde nået
    Du er ved at bestille mere end vi har på lager. Resterende antal bliver bestilt fra vores leverandør. Lager beholdning = .

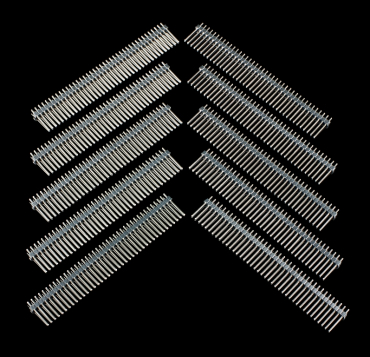

  • Male Header 40 Pin, Long 10mm, Adjustable, 10 PCS
    Mængderabat

    DFRobot

    Male Header 40 Pin, Long 10mm, Adjustable, 10 PCS

    33,00
    DKK

    This item is only sold in badges of .

    eller

    Du skal vælge en variant.
    Minimumsmængde nået.
    Maksimal mængde nået
    Du er ved at bestille mere end vi har på lager. Resterende antal bliver bestilt fra vores leverandør. Lager beholdning = .
  • Female Headers

    SparkFun Produkt

    Female Headers

    34,00
    DKK

    This item is only sold in badges of .

    eller

    Du skal vælge en variant.
    Minimumsmængde nået.
    Maksimal mængde nået
    Du er ved at bestille mere end vi har på lager. Resterende antal bliver bestilt fra vores leverandør. Lager beholdning = .
  • 40 Pin 1x40 Single Row Male 2.54
    Mængderabat

    Trusted Supplier

    40 Pin 1x40 Single Row Male 2.54

    3,00
    DKK

    This item is only sold in badges of .

    eller

    Du skal vælge en variant.
    Minimumsmængde nået.
    Maksimal mængde nået
    Du er ved at bestille mere end vi har på lager. Resterende antal bliver bestilt fra vores leverandør. Lager beholdning = .
  • 40 Pin 1x40 2.54mm Pin Header Right Angle

    Trusted Supplier

    40 Pin 1x40 2.54mm Pin Header Right Angle

    3,00
    DKK

    This item is only sold in badges of .

    eller

    Du skal vælge en variant.
    Minimumsmængde nået.
    Maksimal mængde nået
    Du er ved at bestille mere end vi har på lager. Resterende antal bliver bestilt fra vores leverandør. Lager beholdning = .
  • Stackable 0.100 inch Female Header 2x20-Pin, Straight_bottum view

    Pololu

    Stackable 0.100 inch Female Header 2x20-Pin, Straight

    35,00
    DKK

    This item is only sold in badges of .

    eller

    Du skal vælge en variant.
    Minimumsmængde nået.
    Maksimal mængde nået
    Du er ved at bestille mere end vi har på lager. Resterende antal bliver bestilt fra vores leverandør. Lager beholdning = .
  • Stackable 0.1" Female Header, 0.3" Spacer: 2x20-Pin, Straight

    Pololu

    Stackable 0.1" Female Header, 0.3" Spacer: 2x20-Pin, Straight

    35,00
    DKK

    This item is only sold in badges of .

    eller

    Du skal vælge en variant.
    Minimumsmængde nået.
    Maksimal mængde nået
    Du er ved at bestille mere end vi har på lager. Resterende antal bliver bestilt fra vores leverandør. Lager beholdning = .
  • Female Header: 2x20-Pin, Straight

    Pololu

    0.100" (2.54 mm) Female Header: 2x20-Pin, Straight

    35,00
    DKK

    This item is only sold in badges of .

    eller

    Du skal vælge en variant.
    Minimumsmængde nået.
    Maksimal mængde nået
    Du er ved at bestille mere end vi har på lager. Resterende antal bliver bestilt fra vores leverandør. Lager beholdning = .

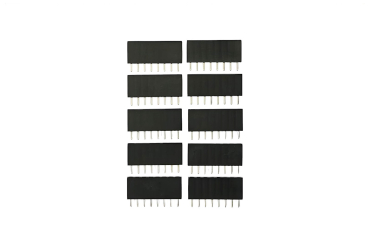

  • Arduino Female Header-8 Pins (10 PCS) for Arduino Board
    Mængderabat

    DFRobot

    Arduino Female Header-8 Pins (10 PCS) for Arduino Board

    19,25
    DKK

    This item is only sold in badges of .

    eller

    Du skal vælge en variant.
    Minimumsmængde nået.
    Maksimal mængde nået
    Du er ved at bestille mere end vi har på lager. Resterende antal bliver bestilt fra vores leverandør. Lager beholdning = .
  • Push-in Wire Connector, 1 Input to 3 Outputs, Flame Retardant, CE Certified
    Mængderabat

    DFRobot

    Push-in Wire Connector, 1 Input to 3 Outputs, Flame Retardant, CE Certified

    31,50
    DKK

    This item is only sold in badges of .

    eller

    Du skal vælge en variant.
    Minimumsmængde nået.
    Maksimal mængde nået
    Du er ved at bestille mere end vi har på lager. Resterende antal bliver bestilt fra vores leverandør. Lager beholdning = .

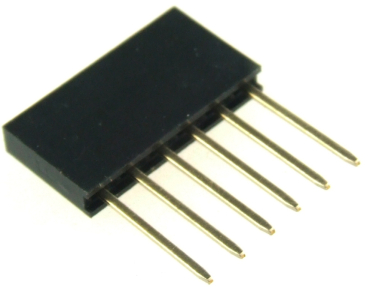

  • Stackable Header, 6 Pin, Extra Long Legs, 0.1" Spacing
    Mængderabat

    DFRobot

    Stackable Header, 6 Pin, Extra Long Legs, 0.1" Spacing

    33,00
    DKK

    This item is only sold in badges of .

    eller

    Du skal vælge en variant.
    Minimumsmængde nået.
    Maksimal mængde nået
    Du er ved at bestille mere end vi har på lager. Resterende antal bliver bestilt fra vores leverandør. Lager beholdning = .
  • Stackable Header, 6 Pin, Extra Long Legs, 0.1" Spacing
    Mængderabat

    DFRobot

    Stackable Header, 6 Pin, Extra Long Legs, 0.1" Spacing

    33,00
    DKK

    This item is only sold in badges of .

    eller

    Du skal vælge en variant.
    Minimumsmængde nået.
    Maksimal mængde nået
    Du er ved at bestille mere end vi har på lager. Resterende antal bliver bestilt fra vores leverandør. Lager beholdning = .

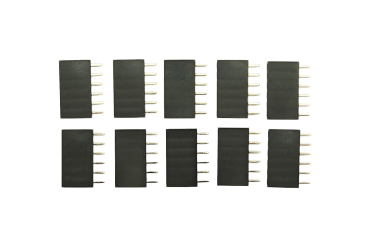

  • Female Header 6 Pin, 10 PCS, 0.1" Spacing for Arduino
    Mængderabat

    DFRobot

    Female Header 6 Pin, 10 PCS, 0.1" Spacing for Arduino

    33,00
    DKK

    This item is only sold in badges of .

    eller

    Du skal vælge en variant.
    Minimumsmængde nået.
    Maksimal mængde nået
    Du er ved at bestille mere end vi har på lager. Resterende antal bliver bestilt fra vores leverandør. Lager beholdning = .

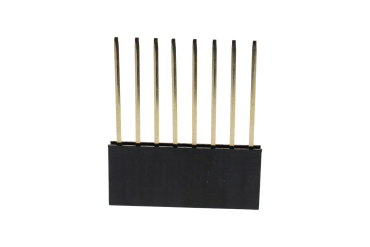

  • Stackable Header (Extended) - 8 Pin, 0.1" Spacing, 14.5mm Pins
    Mængderabat

    DFRobot

    Stackable Header (Extended) - 8 Pin, 0.1" Spacing, 14.5mm Pins

    33,00
    DKK

    This item is only sold in badges of .

    eller

    Du skal vælge en variant.
    Minimumsmængde nået.
    Maksimal mængde nået
    Du er ved at bestille mere end vi har på lager. Resterende antal bliver bestilt fra vores leverandør. Lager beholdning = .

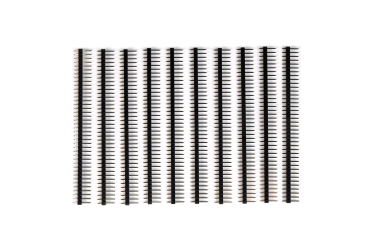

  • Arduino Male Pin Headers, 0.1″ 2.54 mm Straight Black, 10PCS
    Mængderabat

    DFRobot

    Arduino Male Pin Headers, 0.1″ 2.54 mm Straight Black, 10PCS

    26,50
    DKK

    This item is only sold in badges of .

    eller

    Du skal vælge en variant.
    Minimumsmængde nået.
    Maksimal mængde nået
    Du er ved at bestille mere end vi har på lager. Resterende antal bliver bestilt fra vores leverandør. Lager beholdning = .

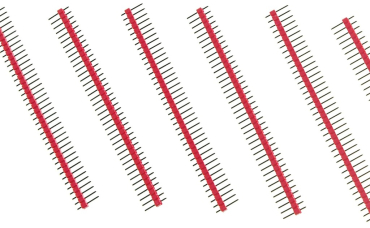

  • Arduino Male Pin Headers, 0.1″ 2.54 mm Straight Red, 10PCS
    Mængderabat

    DFRobot

    Arduino Male Pin Headers, 0.1″ 2.54 mm Straight Red, 10PCS

    36,50
    DKK

    This item is only sold in badges of .

    eller

    Du skal vælge en variant.
    Minimumsmængde nået.
    Maksimal mængde nået
    Du er ved at bestille mere end vi har på lager. Resterende antal bliver bestilt fra vores leverandør. Lager beholdning = .

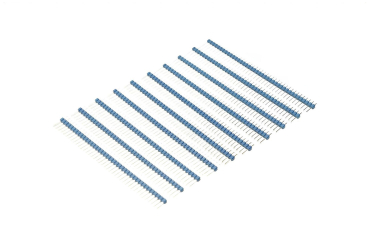

  • Arduino Male Pin Headers, Straight Blue 10PCS, 0.1″ 2.54 mm
    Mængderabat

    DFRobot

    Arduino Male Pin Headers, Straight Blue 10PCS, 0.1″ 2.54 mm

    36,50
    DKK

    This item is only sold in badges of .

    eller

    Du skal vælge en variant.
    Minimumsmængde nået.
    Maksimal mængde nået
    Du er ved at bestille mere end vi har på lager. Resterende antal bliver bestilt fra vores leverandør. Lager beholdning = .

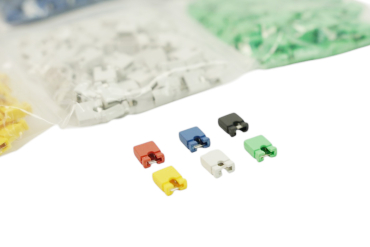

  • Jumper Cap 600PCS, 2.54mm, 6 Colors
    Mængderabat

    DFRobot

    Jumper Cap 600PCS, 2.54mm, 6 Colors

    60,00
    DKK

    This item is only sold in badges of .

    eller

    Du skal vælge en variant.
    Minimumsmængde nået.
    Maksimal mængde nået
    Du er ved at bestille mere end vi har på lager. Resterende antal bliver bestilt fra vores leverandør. Lager beholdning = .

Hvad er en pin-header?

En pin-header er en række metalpinne i et plastik-housing med fast indbyrdes afstand. Standarden i hobby-elektronik er 2,54 mm pitch (også kaldet 0,1" eller "Arduino-pitch"), og praktisk talt alle udviklingsboards, breadboards og hulprint bruger den. Pinhead-typen kommer i to grundlæggende varianter:

  • Male (han) pin-header — pinnene står frit op fra plast-soklen. Loddes typisk på et print, så de stikker op og kan tage et kabel eller en sokkel imod.
  • Female (hun) header — bøsninger med huller i toppen. Typisk loddet på print, så pinne fra et andet board (fx Arduino-shield) kan trykkes ned i.

Header-typer i udvalget

Standard male pin-headers

  • 1×40-pin single-row 2,54 mm — kan brydes i mindre stykker (break-away) til præcis det antal pin du har brug for. Findes som lige (vertikalt op fra printet) og right-angle (i 90°, så stikket peger ud af kanten af printet) — sidstnævnte også som 10-pak break-away.
  • Farvede til Arduino — sort, rød og blå i 10-pak. Praktisk når man vil farvekode strøm, signal og GND på custom-shields.
  • Lange ben (10 mm) — male pin-headers med ekstra lange ben og justerbar plast-sokkel der kan flyttes op og ned ad pinnen, så de kan stikke gennem flere prints i en stack.

Female headers

Stackable headers (shield-headers)

  • Hvad: Female-headers med ekstra lange male-pinne der stikker ud i bunden, så et shield kan stables ovenpå et andet shield på en Arduino — uden at de korte original-pinne forsvinder.
  • Standard ben-længde: 6-pin og 8-pin der matcher Arduino Uno-rækkerne, samt 2×20-pin der matcher Raspberry Pi GPIO.
  • Extended (14,5 mm pinne): 6-pin og 8-pin til ekstra plads mellem shields.
  • 0,3" spacer-version: 2×20-pin med 0,3" afstand giver yderligere afstand mellem boards.

Jumper caps (shunts)

  • Hvad: Små plast-caps der skydes hen over to pin-header-pinne for at kortslutte dem.
  • Anvendes til: Konfiguration på print — fx I²C-adresseskift, boot-mode på ESP-moduler, jumper-baseret menustyring.
  • 600-pak i seks farver (rød, gul, grøn, blå, sort, hvid) til at holde styr på forskellige funktioner.

Sådan vælger du

  • Hvad skal monteres? Male-pin på printet, female-header på det modgående print/shield, eller omvendt — afhænger af hvilken side der skal være "fast" og hvilken der skiftes ud.
  • Lige eller vinklet (right-angle)? Lige er standard. Right-angle bruges når kabelet skal komme ud i siden af kabinettet, eller når flere prints stables vandret.
  • Skal det stables? Brug stackable headers (lange ben + female socket) hvis du vil bygge et stack af shields. Standard female headers passer kun til ét lag.
  • Hvor mange pin? Køb hellere et 1×40-stykke der kan knækkes i mindre dele — billigere pr. pin og mere fleksibelt end mange små færdige headers.
  • Standard- eller forgyldte ben? Forgyldte (gold-plated) headers giver lavere overgangsmodstand og bedre korrosionsbestandighed — vigtigt på tit-stikkede forbindelser. Standard fortinnede er fint til de fleste hobby-applikationer.
  • Pitch? 2,54 mm (0,1") er standard for Arduino, Raspberry Pi, ESP32-devkit og breadboard. 2,0 mm (JST-PH-pitch), 1,27 mm (0,05") og 0,8 mm (small headers) findes også, men er andre stik-standarder — tjek altid databladet.

Tekniske data

  • Pitch: 2,54 mm (0,1") på 99 % af alle hobbyheaders.
  • Pin-diameter: 0,64 mm (kvadratisk profil) — passer i standard 0,8-1,0 mm gennemgangshuller.
  • Strømrating: typisk 3 A pr. pin ved DC, op til 5 A på kvalitets-headers. Ved højere strøm kan man bro flere pinne sammen.
  • Spændingsrating: 250-500 V AC mellem pinne, typisk.
  • Driftstemperatur: -40 til +105 °C.
  • Materiale: Plast-housing i polyester, fortinnede eller forgyldte messing-pinne.
  • Mating cycles: 25-100 typisk (afhænger af kvalitet og pin-coating).

Lodde-tips

  • Hold headeren lige — sæt en strip pin gennem hullerne i printet, læg printet med headeren ned mod en flad overflade. Lod først én pin i hver ende, tjek vinkel, korrigér om nødvendigt, lod så resten.
  • Lige og vinkelret — en skæv loddet header gør det vanskeligt at sætte et shield på senere.
  • Korte solder fillets — for meget tin på en pin kan brede sig til naboen og give kortslutning. 2 mm højde er rigeligt.
  • Knæk på revner — break-away headers har præ-skårne riller. Brug en pincet, klem rundt om bruddet og knæk i to håndgreb.

Pin-out på populære boards

  • Arduino Uno — 6 + 8 + 8 + 10 pin på fire siderækker. Brug 1×6 + 2×8 + 1×10 stackable headers til at lave et shield.
  • Raspberry Pi (alle modeller fra Pi 2) — 2×20 GPIO. Brug stackable 2×20-headers til en HAT.
  • Arduino Mega — flere rækker, primært 1×8 og 1×18. Tjek datablad.
  • ESP32 devkit (se WiFi-boards) — typisk 2×15 eller 2×19 1×40-male, brækkes til de rigtige længder.

Almindelige anvendelser

  • Arduino-shields — header-rækker der matcher Uno/Mega.
  • Raspberry Pi HAT'er — 2×20 stackable.
  • Breadboard prototyping — male-pin på modulet for at sætte det i breadboard.
  • Programmer-headers — ISP, SWD, JTAG bruger 2×3 eller 2×5 male-pin. Se Værktøj for programmere og adaptere.
  • Sensor- og display-tilslutning — 1×4 til I²C, 1×6 til SPI typisk.
  • Custom hulprint-projekter — pin-headers i kanten gør det nemt at koble flere prints sammen.
