Raspberry Pi Hats

HATs er udvidelsesboards, der sættes direkte på Raspberry Pi'ens 40-bens GPIO-header og giver den nye evner. Her finder du boards til flere I/O og analoge indgange, motorstyring, RS485, PoE og batteribackup samt udvidelsesboards til Pico og carrier boards til Compute Module 4. Selve computerne ligger under Raspberry Pi boards.

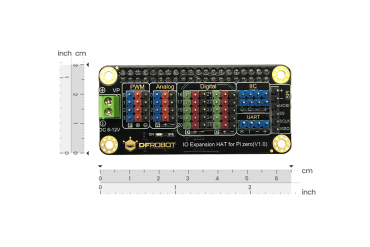

  • DFRobot IO Expansion HAT DFR0604 til Raspberry Pi Zero
    Mængderabat

    DFRobot

    IO Expansion HAT, Raspberry Pi Zero/Zero W, 12-bit ADC, PWM, UART

    125,00
    DKK

    This item is only sold in badges of .

    eller

    Du skal vælge en variant.
    Please fill in all required fields.
    Minimumsmængde nået.
    Maksimal mængde nået
    Du er ved at bestille mere end vi har på lager. Resterende antal bliver bestilt fra vores leverandør. Lager beholdning = .
  • 18-Bit ADC, 4 Channel MCP3424 with Programmable Gain Amplifier for Raspberry Pi
    Mængderabat

    DFRobot

    18-Bit ADC, 4 Channel MCP3424 with Programmable Gain Amplifier for Raspberry Pi

    135,00
    DKK

    This item is only sold in badges of .

    eller

    Du skal vælge en variant.
    Please fill in all required fields.
    Minimumsmængde nået.
    Maksimal mængde nået
    Du er ved at bestille mere end vi har på lager. Resterende antal bliver bestilt fra vores leverandør. Lager beholdning = .

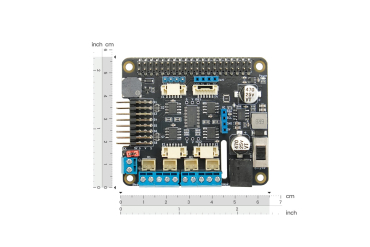

  • DFRobot DC-motordriver HAT DFR0592 til Raspberry Pi med mål
    Mængderabat

    DFRobot

    DC Motor Driver HAT V1.0 for Raspberry Pi, I2C, 7-12V, 2A Peak

    170,00
    DKK

    This item is only sold in badges of .

    eller

    Du skal vælge en variant.
    Please fill in all required fields.
    Minimumsmængde nået.
    Maksimal mængde nået
    Du er ved at bestille mere end vi har på lager. Resterende antal bliver bestilt fra vores leverandør. Lager beholdning = .
  • Raspberry Pi UPS HAT, 2A Output, I2C, 5 LEDs, Fuel Gauge
    Mængderabat

    DFRobot

    Raspberry Pi UPS HAT, 2A Output, I2C, 5 LEDs, Fuel Gauge

    185,00
    DKK

    This item is only sold in badges of .

    eller

    Du skal vælge en variant.
    Please fill in all required fields.
    Minimumsmængde nået.
    Maksimal mængde nået
    Du er ved at bestille mere end vi har på lager. Resterende antal bliver bestilt fra vores leverandør. Lager beholdning = .
  • Pan-Tilt HAT, 2-DOF, I2C, 12-bit PWM, Light Sensor
    Mængderabat

    DFRobot

    Pan-Tilt HAT, 2-DOF, I2C, 12-bit PWM, Light Sensor

    225,00
    DKK

    This item is only sold in badges of .

    eller

    Du skal vælge en variant.
    Please fill in all required fields.
    Minimumsmængde nået.
    Maksimal mængde nået
    Du er ved at bestille mere end vi har på lager. Resterende antal bliver bestilt fra vores leverandør. Lager beholdning = .

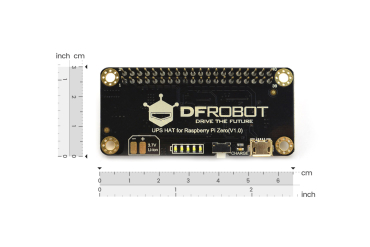

  • UPS HAT for Raspberry Pi Zero, 2A Output, I2C, Battery Protection
    Mængderabat

    DFRobot

    UPS HAT for Raspberry Pi Zero, 2A Output, I2C, Battery Protection

    240,00
    DKK

    This item is only sold in badges of .

    eller

    Du skal vælge en variant.
    Please fill in all required fields.
    Minimumsmængde nået.
    Maksimal mængde nået
    Du er ved at bestille mere end vi har på lager. Resterende antal bliver bestilt fra vores leverandør. Lager beholdning = .

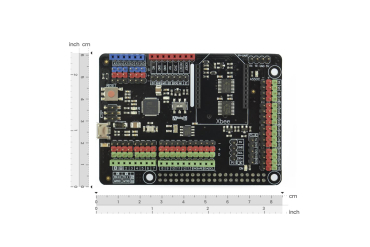

  • Arduino Shield for Raspberry Pi B+, 2B, 3B, 3B+, 4B
    Mængderabat

    DFRobot

    Arduino Shield for Raspberry Pi B+, 2B, 3B, 3B+, 4B

    220,00
    DKK

    This item is only sold in badges of .

    eller

    Du skal vælge en variant.
    Please fill in all required fields.
    Minimumsmængde nået.
    Maksimal mængde nået
    Du er ved at bestille mere end vi har på lager. Resterende antal bliver bestilt fra vores leverandør. Lager beholdning = .
  • IO Expansion Board, Raspberry Pi Pico, No Soldering, Clear Labels
    Mængderabat

    DFRobot

    IO Expansion Board, Raspberry Pi Pico, No Soldering, Clear Labels

    47,50
    DKK

    This item is only sold in badges of .

    eller

    Du skal vælge en variant.
    Please fill in all required fields.
    Minimumsmængde nået.
    Maksimal mængde nået
    Du er ved at bestille mere end vi har på lager. Resterende antal bliver bestilt fra vores leverandør. Lager beholdning = .
  • IO Expansion Hat for Raspberry Pi 3/4/400, Detailed Pinout, 40PIN Cable
    Mængderabat

    DFRobot

    IO Expansion Hat for Raspberry Pi 3/4/400, Detailed Pinout, 40PIN Cable

    64,00
    DKK

    This item is only sold in badges of .

    eller

    Du skal vælge en variant.
    Please fill in all required fields.
    Minimumsmængde nået.
    Maksimal mængde nået
    Du er ved at bestille mere end vi har på lager. Resterende antal bliver bestilt fra vores leverandør. Lager beholdning = .
  • Expansion Board CY7C65213 for Raspberry Pi Pico, No Soldering, I2C, UART, SPI
    Mængderabat

    DFRobot

    Expansion Board CY7C65213 for Raspberry Pi Pico, No Soldering, I2C, UART, SPI

    67,00
    DKK

    This item is only sold in badges of .

    eller

    Du skal vælge en variant.
    Please fill in all required fields.
    Minimumsmængde nået.
    Maksimal mængde nået
    Du er ved at bestille mere end vi har på lager. Resterende antal bliver bestilt fra vores leverandør. Lager beholdning = .
  • Raspberry Pi Compute 4 IoT Router Carrier Board Mini, Acrylic Case
    Mængderabat

    DFRobot

    Raspberry Pi Compute 4 IoT Router Carrier Board Mini, Acrylic Case

    430,00
    DKK

    This item is only sold in badges of .

    eller

    Du skal vælge en variant.
    Please fill in all required fields.
    Minimumsmængde nået.
    Maksimal mængde nået
    Du er ved at bestille mere end vi har på lager. Resterende antal bliver bestilt fra vores leverandør. Lager beholdning = .

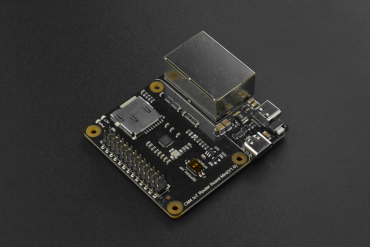

  • Raspberry Pi CM4 IoT Router Carrier Board Mini, with Case, PiTray mini
    Mængderabat

    DFRobot

    Raspberry Pi CM4 IoT Router Carrier Board Mini, with Case, PiTray mini

    530,00
    DKK

    This item is only sold in badges of .

    eller

    Du skal vælge en variant.
    Please fill in all required fields.
    Minimumsmængde nået.
    Maksimal mængde nået
    Du er ved at bestille mere end vi har på lager. Resterende antal bliver bestilt fra vores leverandør. Lager beholdning = .

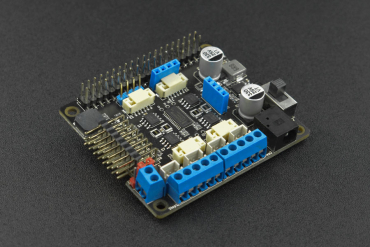

  • IO Expansion HAT for Raspberry Pi 4B/3B+, Digital/Analog/PWM/I2C/UART/SPI/IIS
    Mængderabat

    DFRobot

    IO Expansion HAT for Raspberry Pi 4B/3B+, Digital/Analog/PWM/I2C/UART/SPI/IIS

    98,00
    DKK

    This item is only sold in badges of .

    eller

    Du skal vælge en variant.
    Please fill in all required fields.
    Minimumsmængde nået.
    Maksimal mængde nået
    Du er ved at bestille mere end vi har på lager. Resterende antal bliver bestilt fra vores leverandør. Lager beholdning = .
  • DFRobot udvidelses-hat DFR0824
    Mængderabat

    DFRobot

    RS485 Expansion Hat, Dual channel, for Raspberry Pi 4B

    305,00
    DKK

    This item is only sold in badges of .

    eller

    Du skal vælge en variant.
    Please fill in all required fields.
    Minimumsmængde nået.
    Maksimal mængde nået
    Du er ved at bestille mere end vi har på lager. Resterende antal bliver bestilt fra vores leverandør. Lager beholdning = .

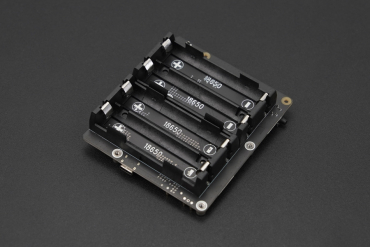

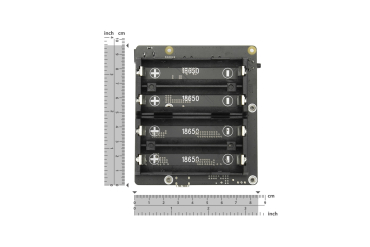

  • DFRobot UPS-HAT FIT0992
    Mængderabat

    DFRobot

    Raspberry Pi 5 UPS HAT, 5V 5A, Fast Charge, 10hr Runtime

    510,00
    DKK

    This item is only sold in badges of .

    eller

    Du skal vælge en variant.
    Please fill in all required fields.
    Minimumsmængde nået.
    Maksimal mængde nået
    Du er ved at bestille mere end vi har på lager. Resterende antal bliver bestilt fra vores leverandør. Lager beholdning = .

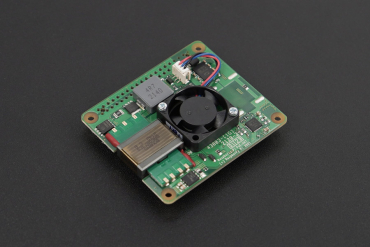

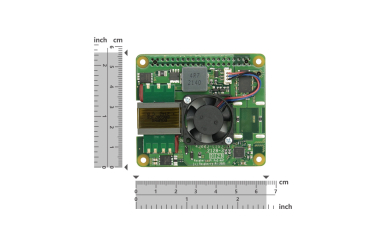

  • DFRobot PoE-HAT DFR0876
    Mængderabat

    DFRobot

    Raspberry Pi PoE+ HAT, kompatibel med Raspberry Pi 4B, 3B+

    365,00
    DKK

    This item is only sold in badges of .

    eller

    Du skal vælge en variant.
    Please fill in all required fields.
    Minimumsmængde nået.
    Maksimal mængde nået
    Du er ved at bestille mere end vi har på lager. Resterende antal bliver bestilt fra vores leverandør. Lager beholdning = .

Hvad er et HAT?

HAT står for Hardware Attached on Top. Boardet har samme størrelse som en Raspberry Pi og sidder oven på den via GPIO-headeren. Ægte HATs har en lille EEPROM, så Raspberry Pi OS automatisk kan genkende boardet og indlæse den rigtige konfiguration. Mindre boards til Pi Zero kaldes ofte pHATs og passer også på de store modeller.

Typer af HATs i udvalget

  • I/O-udvidelse: giver Gravity-stik eller skrueterminaler til digitale, analoge og PWM-signaler samt I2C, UART og SPI, så sensorer kan tilsluttes uden lodning.
  • ADC: Raspberry Pi har ingen analoge indgange. Et ADC-HAT måler spændinger fra fx potentiometre, strømsensorer og analoge følere – højopløselige typer kan måle meget små signaler.
  • Motorstyring: driver DC-motorer og servoer med egen forsyning, så motorerne ikke trækker strøm gennem Pi'en.
  • RS485: til industrielle busser og Modbus-udstyr som energimålere og frekvensomformere.
  • PoE: leverer strøm til Pi'en gennem netværkskablet fra en PoE-switch – én ledning til både data og strøm.
  • UPS: batteribackup, der holder Pi'en kørende ved strømsvigt og kan melde batteristatus over I2C, så systemet kan lukke pænt ned.

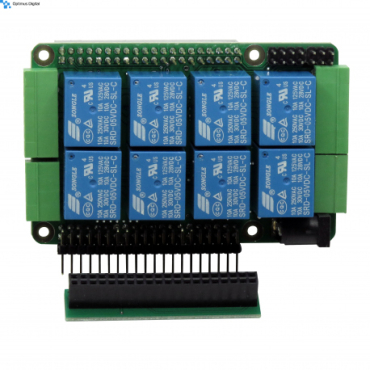

  • Hjemmeautomation: stabelbare boards med relæer og indgange, hvor flere lag kan sidde oven på hinanden.
  • Arduino-adapter: gør det muligt at bruge Arduino-shields sammen med en Raspberry Pi.

Boards til Pico og Compute Module

Kategorien rummer også udvidelsesboards til Raspberry Pi Pico, der giver stik og tydelige benmærkninger uden lodning, og carrier boards til Compute Module 4, der gør modulet til en lille router med to netværksporte. Det er ikke HATs i streng forstand, men de løser samme opgave: at give kernen de stik, projektet har brug for.

Sådan undgår du problemer

  • Kompatibilitet: tjek modellisten. Et HAT til Pi 4 passer mekanisk på Pi 5, men strømkrav og drivere kan være anderledes, og UPS-boards er ofte lavet til en bestemt model.
  • Benkonflikter: to HATs, der bruger samme GPIO-ben eller samme I2C-adresse, kan ikke sidde sammen uden ændringer.
  • Højde og køling: et HAT oven på Pi'en kan spærre for køleprofil eller blæser. Stabelbare headers giver mere luft.
  • Strøm: motorer og relæer skal have egen forsyning. Pi'ens 5 V-ben kan ikke levere meget strøm.
  • Logikniveau: GPIO er 3,3 V. Godt designede HATs tager højde for det, men løse moduler gør ikke altid.

Sådan kommer du i gang med et HAT

  1. Sluk Pi'en og tag strømmen, før du monterer eller afmonterer et HAT.
  2. Sæt boardet på, så alle 40 ben går i headeren – en forskydning på ét ben kan kortslutte forsyningen.
  3. Brug afstandsstykker, så boardet ikke vipper og belaster headeren.
  4. Aktivér de grænseflader, boardet bruger (I2C, SPI eller seriel port), i Raspberry Pi-konfigurationen.
  5. Installer producentens bibliotek eller eksempelkode, og test med det, før du skriver dit eget program.

Med kommandoen i2cdetect kan du hurtigt se, om Pi'en kan finde et I2C-baseret HAT, og hvilken adresse det har. Dukker boardet ikke op, er det oftest fordi I2C ikke er slået til, eller fordi boardet ikke sidder ordentligt i headeren.

Skal Pi'en senere i et kabinet, så vælg et kabinet med plads til HAT'et – mange standardkabinetter har kun plads til selve boardet.
