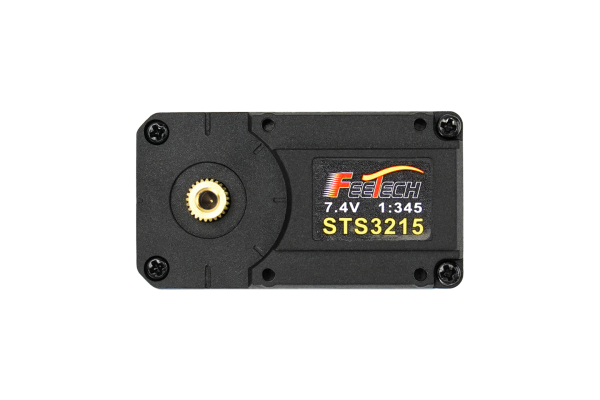

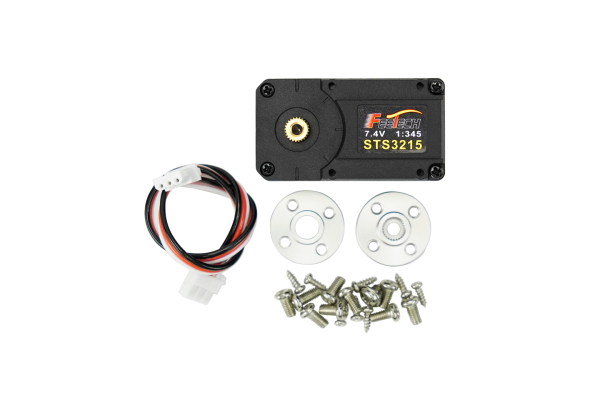

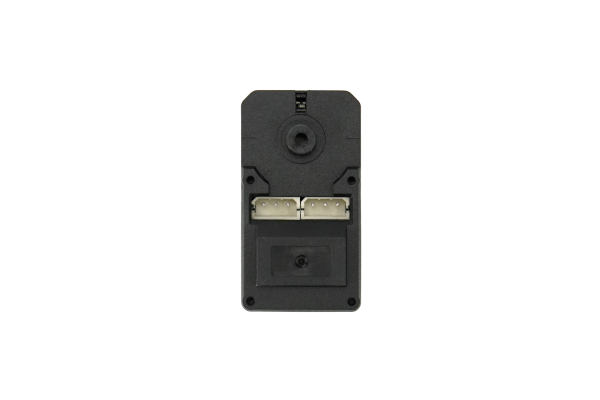

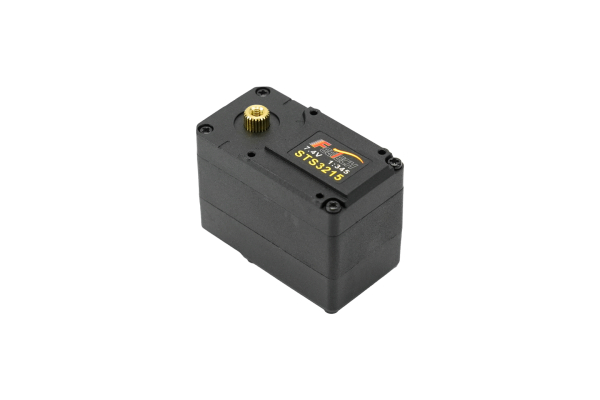

ST3215 Serial Bus Servo (19.5kg, 7.4V, 360° Magnetic Encoder）

DFRobot

Varenr. SER0069

ST3215 Serial Bus Servo (19.5kg, 7.4V, 360° Magnetic Encoder）

Name: ST3215 Serial Bus Servo (19.5kg, 7.4V, 360° Magnetic Encoder）
Brand: DFRobot
SKU: SER0069
Price: 275.00 DKK
Availability: OutOfStock

275,00

DKK

Lagerstatus: Bestil før Onsdag kl 15 og varen afsendes ugen efter

Køb flere og spar:

5 stk.	236,00 DKK pr. stk.	Spar 14%
10 stk.	200,00 DKK pr. stk.	Spar 27%

This item is only sold in badges of .

eller

Du skal vælge en variant.

Minimumsmængde nået.

Maksimal mængde nået

Du er ved at bestille mere end vi har på lager. Resterende antal bliver bestilt fra vores leverandør. Lager beholdning = .

Fri fragt ved køb over 999 kr

Til pakkeshop i DK Læs mere.
60 dages returret

Se venligst Handelsbetingelser Læs mere.
Danmarks største udvalg

Over 4000 produktnumre Læs mere.

The ST3215 is an intelligent, high-performance serial bus servo designed for advanced robotics and automation. It operates on a TTL serial bus interface, enabling control of up to 253 servos from a single port, which drastically simplifies wiring in complex multi-axis systems. The core of the ST3215 is a 12-bit high-precision magnetic encoder, offering 360 absolute positioning with exceptional accuracy (0.088) that far exceeds traditional potentiometers. Key features include a powerful 19.5kgcm stall torque, four distinct operating modes, and real-time feedback of critical parameters such as position, load, and temperature. This combination of strength, precision, and intelligence makes it an ideal actuator for demanding applications like robotic arms, quadruped robots, and humanoid robots.

High Torque & Durable Metal Gear Train

Engineered for strength and longevity, the ST3215 serial bus servo delivers a substantial stall torque of 19.5kgcm at 7.4V. Its dual-axis, low-profile internal structure houses a robust 1:345 gear train made from a combination of copper and aluminum, ensuring efficient power transmission and high load capacity while maintaining low operational noise. The entire assembly is protected by a high-strength PA+GF housing, making it resilient enough for continuous use in dynamic robotic applications.

High-Precision 360 Magnetic Encoder

At the heart of its positioning system is a 12-bit magnetic encoder. Unlike conventional potentiometers, it can provide true 360 absolute position sensing without wear, achieving a high resolution of 4096 steps (0.088 per step). This allows for exceptionally smooth and precise motion control. The serial bus servo also supports multi-turn absolute positioning (7 turns), enabling complex movements beyond a single rotation.

Intelligent Serial Bus Control

The ST3215 serial bus servo utilizes a half-duplex UART communication protocol, allowing up to 253 servos to be daisy-chained together and controlled via a single host I/O port. Each servo is assigned a unique ID (0-253), enabling individual command execution and data polling. This bus architecture significantly reduces cable clutter and simplifies the electronic design of sophisticated multi-degree-of-freedom (DOF) systems.

Four Versatile Operating Modes

To accommodate a wide range of applications, the serial bus servo features four programmable modes. The default Angle Servo Mode provides standard 0-360 absolute positioning with acceleration control for smooth motion. For continuous rotation, Speed Closed-loop Mode maintains a constant speed under varying loads, while Speed Open-loop Mode behaves like a standard DC motor. Finally, Stepping Mode allows for precise, incremental movements relative to the current position.

High-Precision Magnetic Encoder and Four Operating Modes

Real-Time Feedback & Comprehensive Protection

This smart servo offers closed-loop control by providing real-time feedback on position, speed, load, input voltage, current, and internal temperature. This data is critical for monitoring system health and creating adaptive behaviors. Furthermore, built-in protection mechanisms guard against over-stall, over-current, over-voltage, and over-heating, automatically disabling torque output to prevent damage and ensuring system reliability.

New Step Mode, Multi-Turn Large-Angle Precise Control and One-Key Center Calibration

Dual-Axis, Low-Profile Housing with Metal Gear Structure and Metal Servo Horn

Applications

Robotic arms

Educational robots

Quadruped robots

Humanoid robots

Small-scale sorting systems

Specification

Electrical Characteristics

Operating voltage: 4-7.4V

No-load speed: 0.238s/60 (42RPM)@6V0.192s/60 (52RPM)@7.4V

No-load current: 130mA@6V150mA@7.4V

Stall torque: 16.5kg.cm@6V19.5kg.cm@7.4V

Stall current: 2A@6V2.5A@7.4V

Standby current: 6mA

Rated load: 4kg.cm@6V5kg.cm@7.4V

Rated current: 500mA@6V650mA@7.4V

Motor resistance: 2.5

Torque constant (Kt): 8kg.cm/A

Mechanical Specifications

Dimensions: 45.224.735mm

Housing: PA+GF

Gear material: Copper

Bearing: Ball bearing

Sensor: 12-bit magnetic encoder

Rotation: 360

Connector: 3-pin (Black-GND, Red-VCC, Blue-Signal/TTL)

Cable length: 15cm

Weight: 551g

Output shaft: 25T/OD5.9mm

Gear ratio: 1:345

Gear backlash: 0.5

Output shaft screw: M36

Motor type: Coreless

Control Characteristics

Signal: Digital

Protocol: Half-duplex UART (8-bit, 1 stop bit, no parity)

ID range: 0-253

Baud rate: 38.4kbps-1Mbps (default: 1Mbps)

Control algorithm: PID

Midpoint: 180 (2048 steps)

Resolution: 0.088

Rotation direction: Clockwise (04096)

Feedback: Load, position, operating speed, input voltage, operating current, operating temperature

Electronic Protection:
Overload: Triggers when stalled torque exceeds 80% of stall value for 2s; cleared by sending new position command. Customizable torque threshold/duration.
Overcurrent: Disables output when current >2A for 2s; cleared by sending new position command. Customizable current threshold/duration.
Overvoltage: Activates when voltage >7.4V or 4V; auto-recovery within normal range. Customizable voltage range.
Overheat: Disables torque output when temperature >70C.

Operating Modes:
Mode 0: Angle Servo (default; 0-360 absolute positioning)
Mode 1: Speed Closed-loop Motor (maintains speed under load)
Mode 2: Speed Open-loop Motor (speed drops under load)
Mode 3: Stepping Mode (incremental motion from current position)

Multi-Turn Mode: 7-turn absolute positioning at maximum precision (turn count not saved after power loss).

Center Calibration: One-click midpoint setting at any 360 position.

Reliability Testing

Load lifespan: >100,000 cycles

Motor noise: 455dB

Servo noise: 605dB

Storage temp: -30C to +80C

Operating temp: -20C to +60C

Signal Parameters

Max update rate: 1ms

High-level voltage: 2-5V

Low-level voltage: 0-0.45V

Documents

2D Dimension
