Varenr. SER0065

High Torque Waterproof Metal Coreless Digital Servo (35KG, 180°, IP54)

305,00
DKK

Lagerstatus: Bestil før Onsdag kl 19 og varen afsendes Tirsdag ugen efter

Køb flere og spar:

263,00 DKK pr. stk.
Spar 14%
224,00 DKK pr. stk.
Spar 27%

This item is only sold in badges of .

eller

Du skal vælge en variant.
Minimumsmængde nået.
Maksimal mængde nået
Du er ved at bestille mere end vi har på lager. Resterende antal bliver bestilt fra vores leverandør. Lager beholdning = .
  • Fri fragt ved køb over 999 kr

    Til pakkeshop i DK Læs mere.

  • 60 dages returret

    Se venligst Handelsbetingelser Læs mere.

  • Danmarks største udvalg

    Over 4000 produktnumre Læs mere.

This is a high-torque waterproof coreless digital servo with a robust metal construction. It boasts an impressive torque of 35kg, allowing for precise control within a 180-degree range. With improved linear motion, it features an internal gear system made of reinforced steel gears with an optimized center distance of 2.0, enhancing its performance. The servo incorporates a dual ball bearing design and utilizes a hollow-cup motor for enhanced heat dissipation and extended lifespan.

35kg Metal Waterproof Servo

Furthermore, the servo comes equipped with overload protection, ensuring a safer operation. When the servo stalls, the output torque exceeds the overload torque and remains at an elevated level for over 8 seconds, after which the current drops by 80%.

Quality Material of Metal Waterproof Servo

To enhance its water resistance, the servo's joints are fortified with waterproof gaskets, and the circuit board is coated with a waterproof varnish. Both the motor and the potentiometer are sealed with a specialized adhesive. These measures contribute to the servo's exceptional waterproof capabilities. Moreover, this servo is accompanied by a selection of different-shaped servo horns, enabling its application in a wider range of environments.

Waterproof Design of Metal Waterproof Servo


The Principle of Coreless Servo

The characteristic of a hollow cup servo is that its motor rotor is an extremely lightweight, poleless, hollow rotor, with magnets placed inside the cylinder, which is the hollow cup motor. The output power of the hollow cup servo is proportional to the distance it needs to rotate. If the output shaft needs to rotate a long distance, the control circuit will send a power pulse of maximum width to make the motor run at full speed; if it only needs to rotate a short distance, the motor will run at a slower speed.


Interface Definition Diagram of Metal Waterproof Servo

Interface Definition Diagram


Dimensional Diagram of Metal Waterproof Servo


Dimensional Diagram

Applications
  • Build robots
  • Driving part of various automated equipment
  • Specification

    Electrical characteristics

  • Operating Voltage: 5-9V
  • No-load Speed: 0.142sec/60(70RPM)@6V, 0.111sec/60(90RPM)@7.4V0.098sec/60 (102RPM) @ 8.4V
  • Operating Current: 260mA@6V300mA @7.4V340mA@8.4V
  • Stall Torque: 25.1kg.cm/349.18oz.i@6V, 30.9kg.cm/429.87oz.in@7.4V34.2kg.cm/475.78oz.in @ 8.4V
  • Stall Current: 2.5A@6V3.1A@7.4V3.6A@8.4V
  • Static Current: 10mA
  • Rated Load: 8.9kg.cm@6V 9.8kg.cm@7.4V11.5kg.cm@8.4V
  • Rated Current: 800mA@6V1000mA@7.4V1200mA@8.4V
  • Kt Constant: 9.7kg.cm/A

  • Control characteristics

  • Control Signal: PWM
  • Angle: 180 5 (at 500 2500sec)
  • Angle Deviation: 5
  • Centering Deviation: 1
  • Neutral Position: 1500sec
  • Deadband Width: 4sec
  • otation Direction: Counterclockwise (from 1500 to 2000 sec)
  • Pulse Width: 500 2500 sec
  • Signal High Level Voltage: 2-5V
  • Signal Low Level Voltage: 0-0.45V
  • Signal Period: 20ms

  • Mechanical specifications

  • Casing Material: PA+Aluminum
  • Housing Material: Aluminum
  • Gear Material: Steel
  • Bearing Type: Ball Bearing
  • Output Shaft: 25T/5.9mm
  • Gear Backlash: 0.5
  • Arm Backlash: 0
  • Output Shaft Screw: M3X6

  • Other parameters

  • Motor Noise: 455dB
  • Servo No-load Noise: 655dB
  • Waterproof Rating: IP54 (splash-proof)
  • Electronic Protection: 8 seconds stall protection
  • Temperature Protection: > 70C
  • Storage Temperature: -20C ~ 80C
  • Operating Temperature: -10C ~ 60C

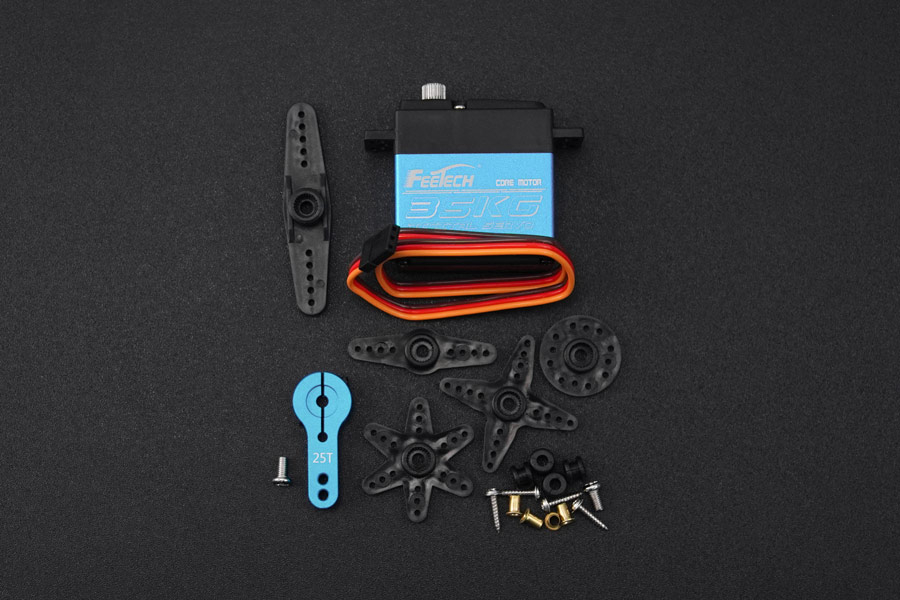

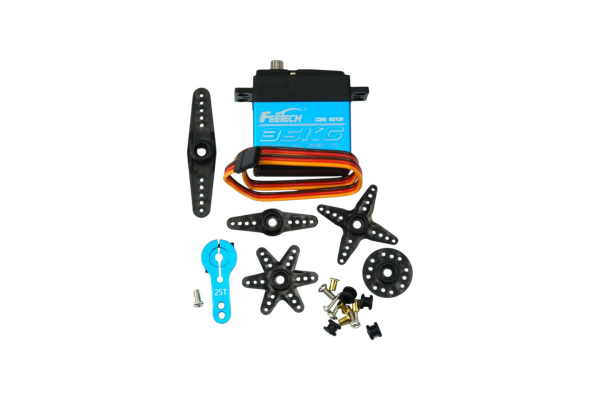

  • Shipping List
  • Coreless Waterproof Servo-35KG 180 x1
  • Metal Servo Arm x1
  • Servo Horn Accessories Pack x1
