Varenr. 400003

DS18B20 vandtæt temperaturføler, 10 meter

85,00
DKK

På lager På lager, 1-2 hverdag leveringstid

Køb flere og spar:

80,00 DKK pr. stk.
Spar 6%
70,00 DKK pr. stk.
Spar 18%
65,00 DKK pr. stk.
Spar 24%
50,00 DKK pr. stk.
Spar 41%

This item is only sold in badges of .

eller

Du skal vælge en variant.
Please fill in all required fields.
Minimumsmængde nået.
Maksimal mængde nået
Du er ved at bestille mere end vi har på lager. Resterende antal bliver bestilt fra vores leverandør. Lager beholdning = .
  • Hurtig levering

    Lagervarer afsendes 1-2 hverdage Læs mere.

  • 60 dages returret

    Se venligst Handelsbetingelser Læs mere.

  • Stort udvalg

    Over 1.500 varer Læs mere.

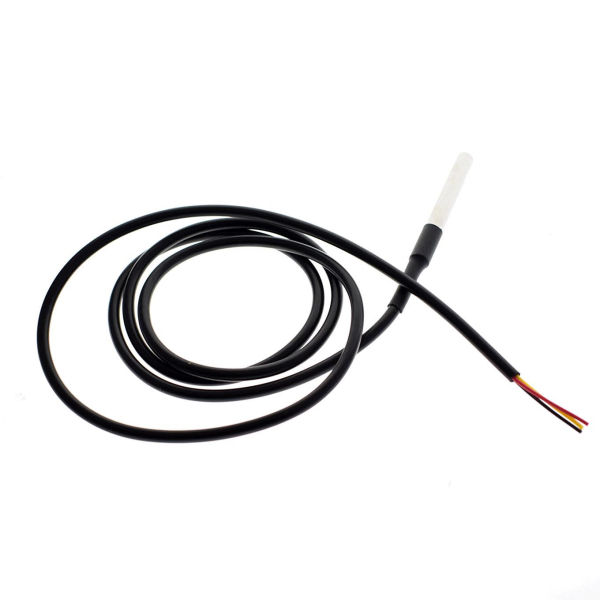

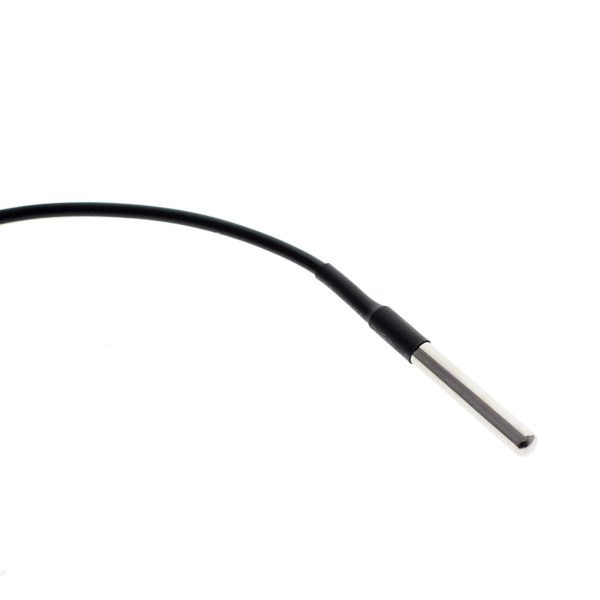

Føleren er indkapslet i et rustfrit stålrør, der gør den vandtæt og modstandsdygtig over for fugt og rust. Den måler fra -55 °C til +125 °C og kan bruges i væske, i jord, i fryseren eller udendørs.

Ledningen er 10 meter — den længste vi fører. Den er beregnet til installationer, hvor føleren sidder langt fra styringen: en brønd, et jordvarmeanlæg, en udendørs tank eller den anden ende af et fyrrum. Stålrøret er 6 x 50 mm, og føleren bruger DS18B20-chippens 1-Wire-interface med kun én dataledning.

Tilslutning

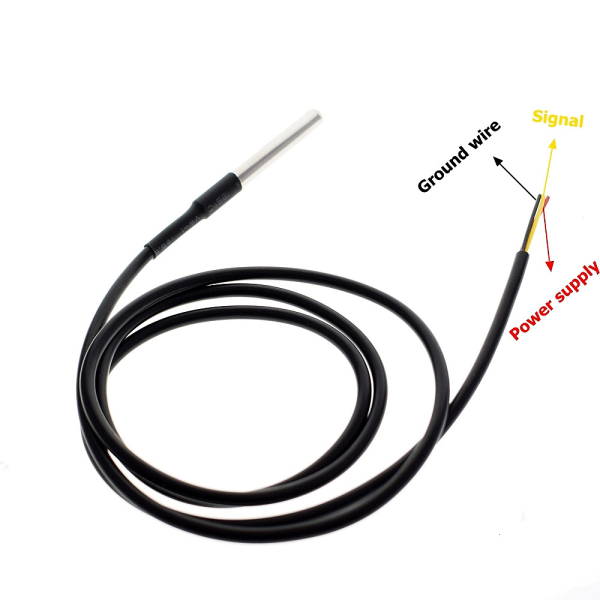

Føleren har tre farvekodede ledninger:

RødVCC — 3,0 til 5,5 V
GulDATA — til en digital pin
SortGND — stel

Brug 2,2 kΩ som pull-up på denne længde. Der skal sidde en modstand mellem den gule og den røde ledning. Uden den kan mikrocontrolleren slet ikke læse bussen, og du får -127 °C i stedet for en temperatur.

De 4,7 kΩ, der står i databladet og bruges overalt i vejledninger på nettet, gælder korte forbindelser under cirka 5 meter. På 10 meter har kablet en kapacitet omkring 0,5 til 1 nF, og sammen med 4,7 kΩ bliver signalets stigetid så lang, at den æder en stor del af 1-Wire-protokollens tidsvindue. Det kan virke, men marginen er lille, og bussen bliver følsom over for støj og temperatursving. Med 2,2 kΩ er marginen omtrent dobbelt så stor.

Tommelfingerregel for 1-Wire:

under 5 m4,7 kΩ
5 til 30 m2,2 kΩ
30 til 100 m1,0 kΩ

På en Arduino Uno:

  • Rød til 5V
  • Sort til GND
  • Gul til pin 2
  • 2,2 kΩ mellem pin 2 og 5V

Undgå pin 13 på en Uno — den indbyggede LED sidder på det ben og belaster signalet.

Mere om den lange ledning

  • Brug 5 V, ikke 3,3 V. Et højere signalniveau giver større margin over hele længden. Skal føleren læses af en ESP32 eller anden 3,3 V-controller, så forsyn den med 3,3 V — ellers kan dataledningen beskadige controllerens ben.
  • Hold afstand til stærkstrøm. Læg ikke dataledningen parallelt med motorkabler, relæledninger eller frekvensomformere. Kryds dem vinkelret, hvis de skal passere hinanden.
  • Forlænger du yderligere, så brug parsnoet kabel og læg DATA og GND i samme par. Det er den enkelte ting, der betyder mest for stabiliteten.
  • Virker det stadig ikke, så prøv 1,0 kΩ. Chippen kan trække den strøm uden problemer.

Er du i tvivl om en konkret installation, så skriv til os — vi er selv elektrikere.

Kom i gang med Arduino

Installér bibliotekerne OneWire og DallasTemperature i Arduino IDE under Værktøjer → Administrer bibliotekerne. Indsæt derefter denne kode:

#include <OneWire.h>
#include <DallasTemperature.h>

#define DATA_PIN 2          // den gule ledning

OneWire oneWire(DATA_PIN);
DallasTemperature foelere(&oneWire);

void setup() {
  Serial.begin(9600);
  foelere.begin();
}

void loop() {
  foelere.requestTemperatures();
  float t = foelere.getTempCByIndex(0);

  if (t == DEVICE_DISCONNECTED_C) {
    Serial.println("Ingen foeler fundet - tjek pull-up modstanden");
  } else {
    Serial.print("Temperatur: ");
    Serial.print(t);
    Serial.println(" C");
  }
  delay(1000);
}

Åbn Serial Monitor og sæt den til 9600 baud. Temperaturen vises én gang i sekundet.

Flere følere på samme ledning

1-Wire betyder, at flere følere kan sidde på den samme datapin. Hver føler har sin egen adresse fra fabrikken, så de kan skelnes fra hinanden. Du skal stadig kun bruge én pull-up-modstand i alt, uanset hvor mange følere der sidder på bussen.

Den anden føler læses med getTempCByIndex(1), den tredje med (2) og så videre. getDeviceCount() fortæller, hvor mange der er fundet på bussen.

På lange busser bør følerne sidde i én kæde frem for i en stjerne — altså kabel fra controller til føler 1, videre til føler 2 og så videre. Stjernekobling giver refleksioner på linjen. Bemærk også, at flere lange følere på samme bus lægger deres kapacitet sammen, så pull-up-modstanden skal sænkes yderligere.

Hvis den ikke viser en rigtig temperatur

  • -127 °C — føleren bliver ikke fundet. Tjek pull-up-modstanden først, derefter pin, polaritet og forbindelser.
  • 85 °C — føleren svarer, men målingen er ikke færdig. Skyldes typisk for svag forsyning, eller at der læses for hurtigt efter opstart.
  • Springende værdier, eller skift mellem rigtige tal og -127 °C — klassisk tegn på for høj pull-up-modstand på en lang bus. Sænk til 1,0 kΩ.

Tekniske data

  • Sensorchip: DS18B20
  • Temperaturområde: -55 °C til +125 °C
  • Nøjagtighed: ±0,5 °C fra -10 °C til +85 °C
  • Opløsning: 9 til 12 bit, indstillelig
  • Forsyning: 3,0 til 5,5 V
  • Interface: 1-Wire, én dataledning
  • Kapsling: rustfrit stålrør, 6 x 50 mm
  • Ledningslængde: 10 meter
  • Ledninger: rød (VCC), gul (DATA), sort (GND)
  • Anbefalet pull-up: 2,2 kΩ

Mere om DS18B20

Busdesign, flere følere på samme bus, parasitisk forsyning, nøjagtighed i praksis og test for kopi-chips: se vores DS18B20-guide.

Dokumentation

Har du spørgsmål til tilslutningen, er du velkommen til at skrive til info@let-elektronik.dk. Vi svarer selv.
