Pololu Big MOSFET Slide Switch med omvendt-polaritetsbeskyttelse, HP (#2815)
75,00
DKK
Lager Status: 1-3 hverdage
-
Fri fragt ved køb over 999 kr
Til pakkeshop i DK Læs mere.
-
60 dages returret
Se venligst Handelsbetingelser Læs mere.
-
Danmarks største udvalg
Over 4000 produktnumre Læs mere.
Dette breadboard-kompatible modul er et alternativ til pladskrævende afbrydere. Det bruger en lille integreret skydekontakt til at styre en high-side power-MOSFET, der kan levere kontinuerlige strømme på op til omkring 16 A ved 4,5 V til 40 V. Printet har omvendt-polaritetsbeskyttelse (reverse-voltage protection) og gør det desuden nemt at styre MOSFET'en med en ekstern kontakt eller den digitale udgang fra en mikrocontroller.
Overblik
Dette produkt er en effektafbryder opbygget som et par P-kanal-MOSFET'er konfigureret som en high-side-kontakt med omvendt-polaritetsbeskyttelse og styret af en mikro-skydekontakt. Fordi hovedstrømmen ikke løber gennem den mekaniske styrekontakt, kan en lang række kontakttyper anvendes uden hensyn til, hvor meget strøm de kan bære. For eksempel kan en lille skyde- eller vippekontakt monteres bekvemt på et betjeningspanel med tynde ledninger ført ud til den, mens selve effektbanen kan være kortere og med tykkere ledninger. Tryk- eller taktile kontakter kan også bruges til momentane koblingsanvendelser.
I modsætning til Pololu Pushbutton Power Switches, som kan miste deres tilstand, når strømmen afbrydes og tilsluttes igen, bestemmes MOSFET Slide Switch'ens ledende tilstand udelukkende af den fysiske styrekontakt (eller et signal tilført "ON"-pinden), uafhængigt af om der er tilsluttet strøm til printet. Det kan gøre dem mere velegnede til anvendelser, hvor den tilførte strøm kan være periodisk afbrudt.
Advarsel: Brug ikke denne kontakt som nødstop eller lignende sikkerhedsafbryder i anvendelser, hvor manglende afbrydelse af strømmen kan føre til personskade eller materiel skade.
Der findes fire versioner af MOSFET Slide Switch:
- Mini MOSFET Slide Switch LV
- Mini MOSFET Slide Switch SV
- Big MOSFET Slide Switch MP
- Big MOSFET Slide Switch HP
De to Mini MOSFET Slide Switches er mindre versioner med lavere strøm, som er nyttige til anvendelser med snævre pladskrav eller lavere effektbehov. Desuden er Mini LV den eneste af de fire, der fungerer under 4,5 V; da den kan arbejde helt ned til 1,8 V, kan denne version bruges med et enkelt litium-cellebatteri.
Pinout på Big-versionen er det samme som pinout på Mini-versionen, blot med flere ekstra, redundante tilslutningspunkter for bekvemmelighed, herunder hovedstrøm-tilslutninger, der er kompatible med 5 mm terminalblokke.
Den primære funktionelle forskel mellem hver af enhederne opstår som følge af den anvendte MOSFET, der fastlægger enhedens driftsområde og ydeevne:
| LV | SV | MP | HP | |
|---|---|---|---|---|
| Absolut maks. spænding | 20 V | 40 V | 40 V | 40 V |
| Anbefalet driftsspænding | 1,8 V til 16 V | 4,5 V til 32 V | 4,5 V til 32 V | 4,5 V til 32 V |
| MOSFET samlet on-modstand (maks.) | 26 mΩ @ 1,8 V 16 mΩ @ 4,5 V | 90 mΩ @ 4,5 V 50 mΩ @ 10 V | 40 mΩ @ 4,5 V 30 mΩ @ 10 V | 13 mΩ @ 4,5 V 8,6 mΩ @ 10 V |
| Kontinuerlig strøm ved 55 °C (1) | 3,0 A | 2,0 A | 4,0 A | 6,0 A |
| Kontinuerlig strøm ved 150 °C (1) | 6,0 A | 4,3 A | 8,0 A | 16 A |
| Maksimal strøm | 12 A | 7,2 A | 40 A | 90 A |
| Strømforbrug i tændt tilstand (2) | ~210 μA/V | ~65 μA/V | ~65 μA/V | ~65 μA/V |
| LED-farve | rød | grøn | grøn | grøn |
| Størrelse | 0,6″ × 0,6″ × 0,1″ | 0,6″ × 0,6″ × 0,1″ | 0,8″ × 1,0″ × 0,16″ | 0,8″ × 1,0″ × 0,16″ |
| Vægt | 0,6 g | 0,6 g | 2,7 g | 2,7 g |
(1) Ved 12 V med en omgivelsestemperatur på 22 °C i stillestående luft.
(2) Strømmen i tændt tilstand domineres af indikator-LED'en; strømmen er omtrent proportional med indgangsspændingen.
Sådan bruger du MOSFET Slide Switch'en
I den mest basale anvendelse tilsluttes strøm til VIN- og stel-pinden (GND), hvorefter den indbyggede mini-skydekontakt styrer strømmen på VOUT-pindene. For at bruge en alternativ SPST-kontakt til at styre MOSFET'erne sætter du den indbyggede skydekontakt i off-position og forbinder den alternative kontakt mellem stel (GND) og styrekontakt-terminalen, som er tilgængelig både midt på printet og langs siden. Det følgende eksempel viser en større skydekontakt loddet direkte på de tre gennempletterede huller midt på printet.
Hvis den fysiske kontakt står i "off"-position, kan kontaktens tilstand også styres af et digitalt signal (f.eks. fra en mikrocontroller) via "ON"-styrepinden. At trække "ON"-pinden lav (eller lade den være uforbundet) holder kontakten slukket; at drive pinden over ca. 1 V tænder kontakten. Den maksimale spænding for "ON"-pinden er 30 V, uafhængigt af kontaktspændingen (VIN).

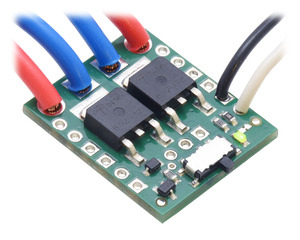

Hvert effektknudepunkt kan tilgås gennem et stort hul langs printets overside eller to mindre huller med 0,1″-afstand langs printets sider. Til anvendelser, der trækker mere end 5 A, bør du enten bruge de store huller eller begge huller med 0,1″-afstand til hver effekttilslutning.
Medfølgende hardware

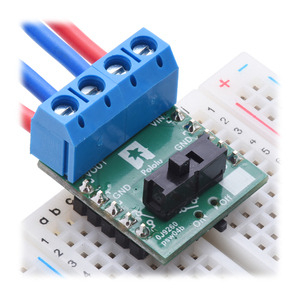

To lige 6-benede breakaway-stiftlister (male headers) og to 2-benede 5 mm terminalblokke følger med hver kontakt, og du kan selv vælge, hvilke af disse komponenter — om nogen — du vil lodde på printet. Terminalblokkene passer til de fire store huller, og stiftlisterne gør det muligt at bruge kontakten sammen med loddefri fumlebrætter (breadboards) og huldede printplader med standard 0,1″-afstand. Hvis du vil bruge terminalblokkene, anbefaler vi, at du monterer dem på den side af printet, hvor der ikke er komponenter, som vist på breadboard-billedet ovenfor. Terminalblokkene dækker ét af hvert af de mindre VIN- og VOUT-huller, så du bør ikke lodde stiftben i disse huller, hvis du planlægger at bruge terminalblokke.
Bemærk, at terminalblokkene kun er beregnet til 16 A, så til anvendelser med højere effekt bør tykke ledninger loddes direkte på printet.
Termiske betragtninger og effekttab
Fordi MOSFET'er i tændt tilstand reelt er resistive, er den effekt, der opvarmer printet, proportional med kvadratet på den strøm, der løber gennem det. Sammenligningstabellen øverst på denne side viser typiske strømme, der opvarmer MOSFET'erne til 55 °C, hvor MOSFET'erne begynder at være mærkbart varme, men stadig generelt er sikre at røre ved, samt strømme, der opvarmer MOSFET'erne til 150 °C, som er den absolutte grænse for MOSFET'erne. Med tilstrækkelig køling, eller i korte perioder hvis MOSFET'erne ikke er varme til at begynde med, kan strømme op til de anførte maksimumsværdier opnås.
Transient-beskyttelse
Afbrydelse af store strømme kan forårsage spændingsspidser (positive på indgangssiden og negative på udgangssiden), som afhænger af effekttilslutningernes induktans, og som kan overskride enhedens grænser. Passende foranstaltninger til at begrænse størrelsen af disse spidser omfatter: at minimere ledningslængder, at placere kondensatorer ved effektafbryderen for at udjævne spidserne og optage noget af energien, at placere en schottky-diode over effektudgangen for at optage negative spidser, samt at placere en transient-spændingsundertrykker (TVS) over effektindgangen for at optage positive spidser.
Skematisk diagram
Et skematisk diagram af Big MOSFET Slide Switch med omvendt-polaritetsbeskyttelse er tilgængeligt som en PDF, der kan downloades.
