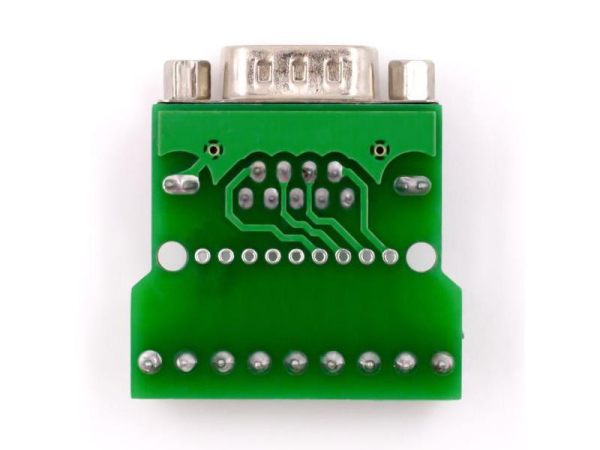

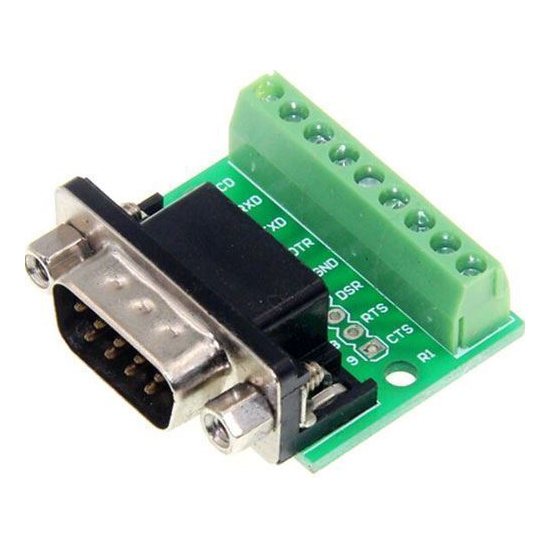

D-Sub-stik er den klassiske D-formede multipoldede stikfamilie til seriel kommunikation, computer- og industriudstyr. Udvalget dækker DB9 (9-pol) og DB15 (15-pol) i han- og hunkøn, til kabelafslutning med solder tail eller skrueterminaler, samt PCB-mount-versioner. Bruges til RS232, RS422 og RS485 seriel kommunikation, ældre computer-interfaces, OBD-II diagnose og industri-styringer. Til hobbybyggere, undervisere, automation-teknikere og udviklere af måle- og styreudstyr.
D-Sub (D-Subminiature) er en stikfamilie udviklet af Cannon i 1952 — derfor kaldes de stadig nogle steder "Canon-stik" på dansk. Navnet kommer af husets D-form, der polariserer stikket og gør det umuligt at sætte i forkert. Stikkene findes i størrelser fra 9 til 50 ben, men i hobbyelektronik er det især DB9 (9 ben) og DB15 (15 ben) der bruges.
Standarder
DB9 — 9 ben i to rækker (5+4). Det klassiske RS232-stik fra PC'en, brugt til seriel kommunikation, modem og industriel kontrol. Bruges også til RS422 og RS485, OBD-II-diagnose i biler, spil-controllere og enkelte instrumenter.
DB15 (DA15) — 15 ben i to rækker (8+7). Bruges bl.a. til "MIDI gameport" på lydkort og som joystick-tilslutning på ældre PC'er.
DB15-HD (VGA) — 15 ben i tre rækker, høj-densitet. Det velkendte VGA-stik til ældre skærme.
DB25 (DB-25) — 25 ben, brugt til parallelport (printer-LPT) og udvidet RS232.
DB37, DB50 — industri- og specialanvendelser.
Han eller hun?
D-Sub-stik kommer altid i par — det ene er han (med pinne) og det andet er hun (med bøsninger). Standard-konventionen i RS232 er, at DTE-udstyr (computere, terminaler) har han-stik, mens DCE-udstyr (modems, periferi) har hun-stik. Det er rigtignok altid en sandhed — man skal altid tjekke databladet på det specifikke udstyr.
Termineringsmetoder
Solder tail (loddehale) — pinnene har lange ender at lodde til. Ledningerne loddes direkte på, og hele stikket samles i et hus med skruer. Standard og mest fleksible løsning.
PCB-mount (right-angle) — stikket monteres direkte på et print, oftest i 90° vinkel så det stikker ud af kanten. Bruges på industriprint og custom-byggede instrumenter.
Crimp — pinnene crimpes på en ledning og skydes ind i et housing. Mindre udbredt end solder, men gør færdigterminerede kabler nemmere at producere.
IDC (insulation displacement) — fladekabel presses gennem et IDC-D-Sub-stik der skærer gennem isoleringen. Fast og hurtigt til ribbon cables.
Tekniske data
Strømrating: typisk 5 A pr. ben, op til 7,5 A på industriversioner. DB9 i en RS232-installation transporterer kun signaler (få mA).
Spændingsrating: 250-500 V AC mellem ben, afhængig af klasse og isoleringsafstand.
Mating cycles: 500 typisk; 5000 på premium-versioner.
Driftstemperatur: -55 til +105 °C.
Pin-pitch: 2,77 mm (DB-standard) eller 2,29 mm (DB-HD).
Hvad bruges det til?
Seriel kommunikation (RS232) — den klassiske brug. Selv om USB har erstattet RS232 på PC'er, bruges DB9-RS232 stadig på industri-PLC'er, måleinstrumenter, GPS-modtagere, vægte og ældre serverudstyr. RS232 max-rækkevidde: 50 fod ved 19200 baud, 1000 fod ved 4800 baud.
RS422 og RS485 — diff-signal-versioner af serielt over DB9. Længere rækkevidde (op til 1200 m) og bedre støjbeskyttelse end RS232. Bruges i industriel automation og BMS-systemer.
OBD-II-diagnose — den 16-pol trapez-formede stikkontakt under instrumentbrættet i alle nyere biler. Adgang til motorstyringen for fejldiagnose og hjemmebyggede dashboards.
VGA — DB15-HD, ældre skærmstik. Stadig udbredt på projektorer, ældre kontorudstyr og industriskærme.
Parallel-port (LPT) — DB25, det klassiske printer-stik. Bruges på CNC-styringer (linuxCNC, mach3) og ældre laboratorieudstyr.
Sådan vælger du
Hvilket apparat? Tjek hvad det andet udstyr har. RS232-modem til PC'en kræver typisk DB9-han på kabelet og DB9-hun på begge enheder.
Han eller hun? Husk at "han" er det med pinnene. DTE har normalt han, DCE har normalt hun, men tjek altid pin-out i databladet.
Hvor monteres det? Solder tail til løse kabler; PCB-mount når stikket sidder fast på et print; crimp/IDC til seriebygget kabel.
Skal kablet være afskærmet? Industri- og lange RS232-installationer kræver afskærmet kabel og et metalhus med god jordforbindelse.
Skruer eller fjeder-clips? D-Sub-husene fastgøres typisk med to skruer pr. side — gevindet er 4-40 (USA-standard) eller M3 (EU). Tjek hvad den anden side har.
RS232-pinout (DB9)
Den standard pinout for DB9 i RS232 (DTE-side, han) er:
1: DCD (Data Carrier Detect)
2: RX (Receive Data)
3: TX (Transmit Data)
4: DTR (Data Terminal Ready)
5: GND (Signal Ground)
6: DSR (Data Set Ready)
7: RTS (Request To Send)
8: CTS (Clear To Send)
9: RI (Ring Indicator)
I praksis nøjes mange systemer med pin 2, 3 og 5 — TX, RX, GND.
RS232 vs. TTL — pas på spændingen
RS232 bruger ±3 til ±15 V signal-niveauer (typisk ±12 V), mens mikrocontrollere som Arduino og ESP32 bruger TTL eller CMOS på 3,3 V eller 5 V. Du kan ikke tilslutte en RS232-DB9 direkte til en Arduino — det vil ødelægge IO-pinnene. Brug en RS232-til-TTL level shifter (typisk MAX232- eller MAX3232-baseret) imellem.
