DFRobot

Varenr. DFR1202

DC-DC Step Down Buck Converter (6~24V to 5V/16A)

160,00
DKK

Lagerstatus: Bestil før Onsdag kl 15 og varen afsendes ugen efter

Køb flere og spar:

137,00 DKK pr. stk.
Spar 14%
114,00 DKK pr. stk.
Spar 29%

This item is only sold in badges of .

eller

Du skal vælge en variant.
Minimumsmængde nået.
Maksimal mængde nået
Du er ved at bestille mere end vi har på lager. Resterende antal bliver bestilt fra vores leverandør. Lager beholdning = .
  • Fri fragt ved køb over 999 kr

    Til pakkeshop i DK Læs mere.

  • 60 dages returret

    Se venligst Handelsbetingelser Læs mere.

  • Danmarks største udvalg

    Over 4000 produktnumre Læs mere.

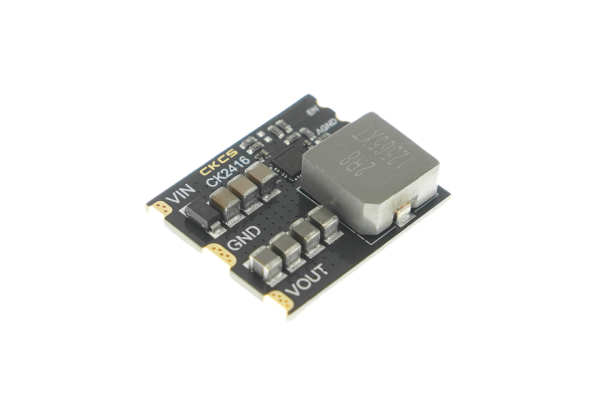

This DC-DC step-down converter module is designed to provide reliable power conversion with high efficiency. It accepts a wide input voltage range from 6V to 24V and provides a stable 5V output, supporting up to 16A of current. The module is equipped with key features such as over-temperature protection (up to 125C), output short circuit protection, and an output ripple noise of less than 20mV. Achieving conversion efficiency greater than 90% under typical conditions (12V input with 1-16A load), this module is ideal for applications that require a stable and efficient power supply, such as driving multiple motors or servos in robotics, high-power LED lighting systems, automotive electronics and DC-powered devices, smart robots, drones.

High Efficiency and Low Ripple

The module achieves a conversion efficiency of over 90% with a 12V input and 1-16A load, ensuring minimal energy loss. Its output ripple noise is maintained below 20mV, making it suitable for sensitive electronic devices and precision applications.

Robust Protection Mechanisms

Equipped with 125 over-temperature protection and output short-circuit protection, the module ensures reliable operation even under harsh conditions. These features safeguard both the module and connected devices from potential damage.

Enhanced Heat Dissipation

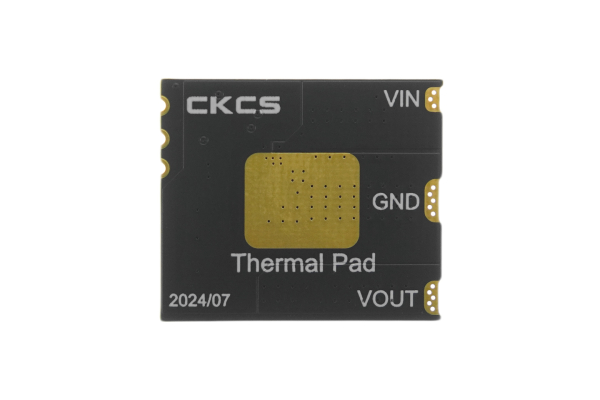

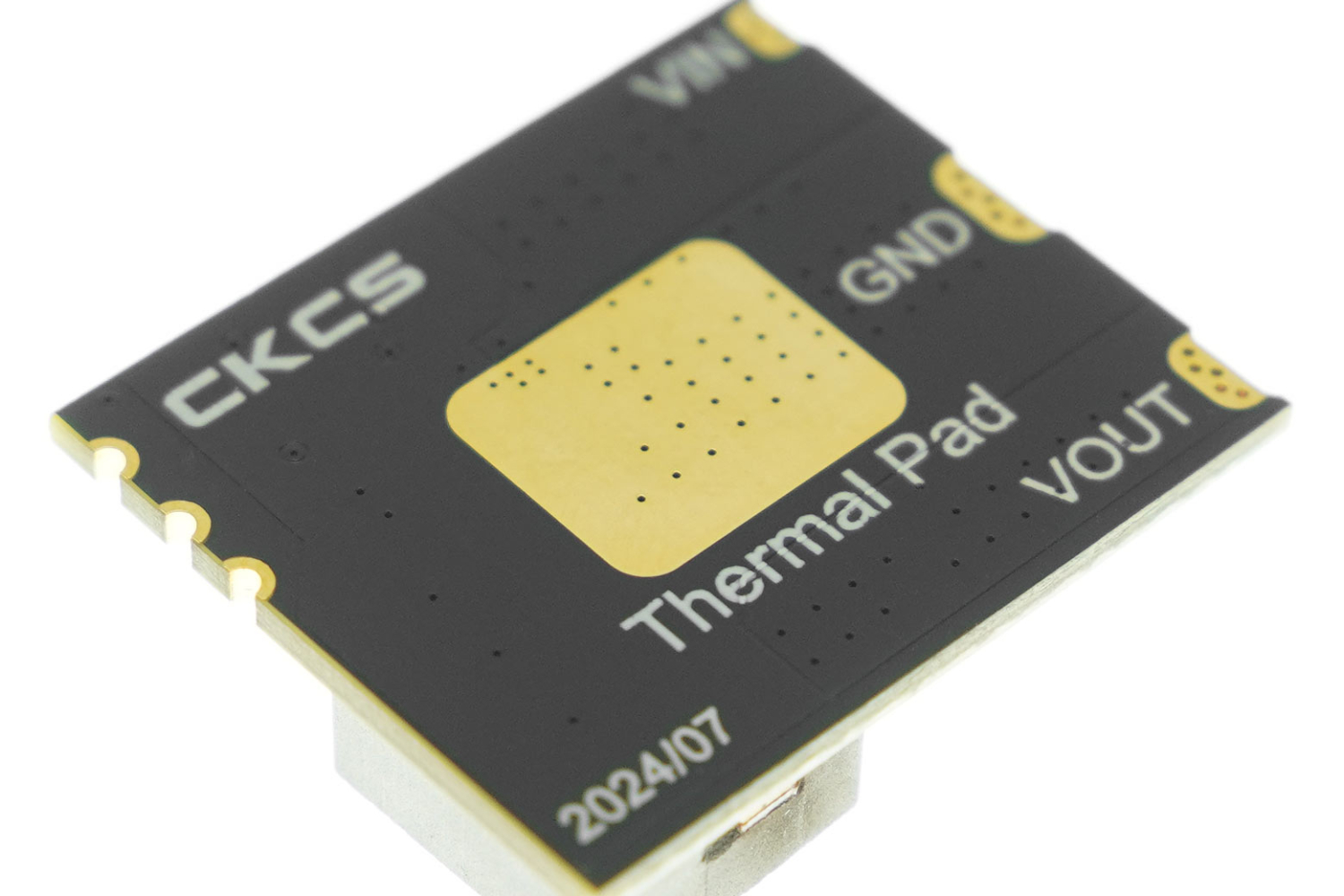

A thermal pad on the back of the module allows for soldering to a large copper area, significantly improving heat dissipation capabilities. This design ensures stable performance even during prolonged high-current operation.


The module features three control pins:

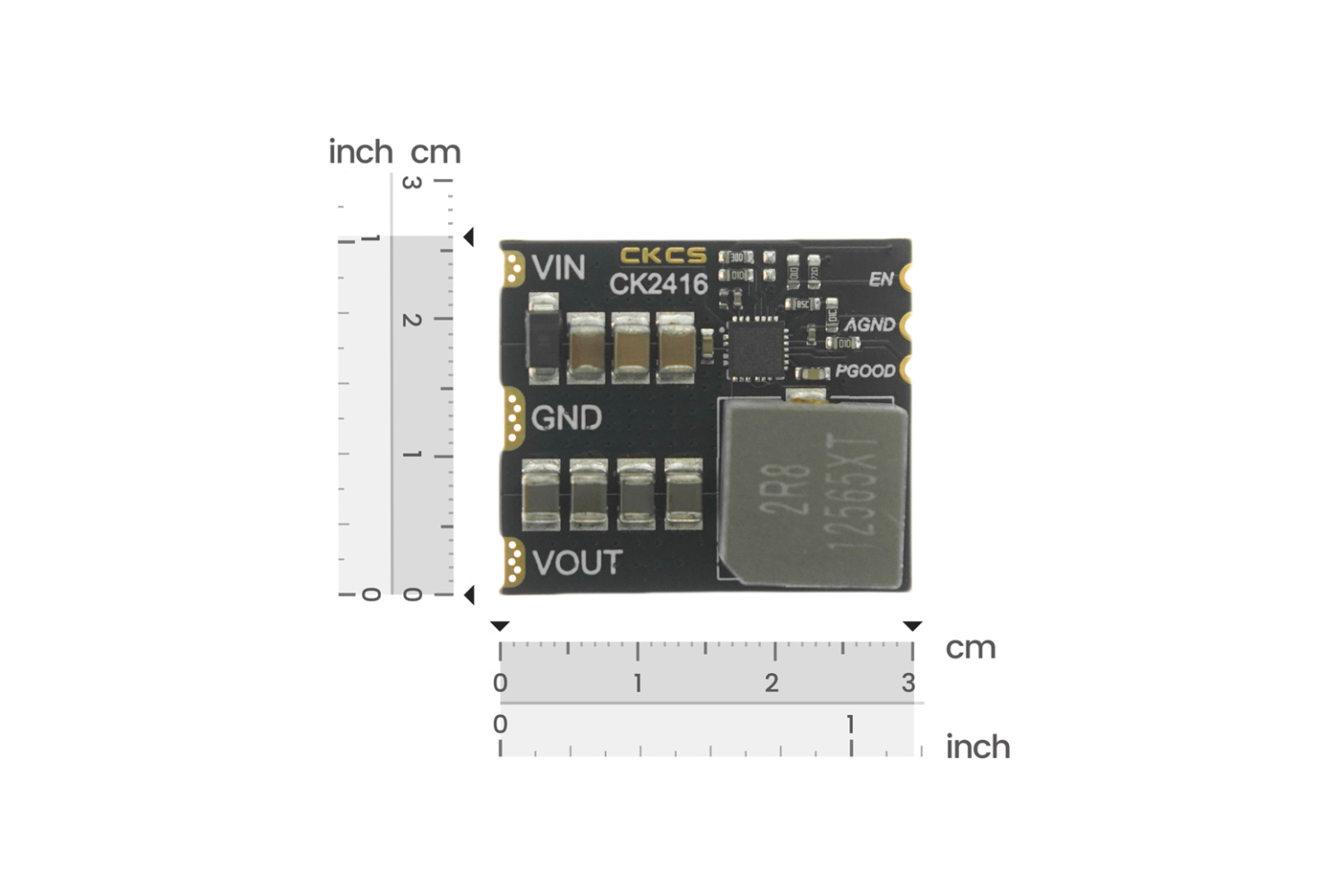

Pin and Dimension Diagram of DC-DC step-down converter module

Figure: Pin and Dimension Diagram of DC-DC step-down converter module

  • EN: Enables or disables the output when connected to a microcontroller's IO pin (with a 1K resistor in series).
  • AGND: Provides a single ground point for microcontroller control.
  • PGOOD: Outputs a high level (5V) when the output voltage is normal and a low level (0V) during abnormal conditions or short circuits.
  • Conversion Efficiency

    Conversion efficiency (Input 12V, output 5V, with a load ranging from 1 to 16A)

    Figure: Conversion efficiency (Input 12V, output 5V, with a load ranging from 1 to 16A)

    Conversion efficiency (Input 24V, output 5V, with a load ranging from 1 to 16A)

    Figure: Conversion efficiency (Input 24V, output 5V, with a load ranging from 1 to 16A)

    Applications

  • Smart Robotics: Powering multiple actuators and sensors.
  • Drone Systems: Driving ESCs and onboard electronics.
  • High-Power LED Lighting: Ensuring stable and uniform illumination.
  • Automotive Electronics: Supporting auxiliary power systems.
  • Electronic Prototyping: Providing a versatile power solution for maker projects.
  • Specification

  • Input Voltage: DC 6~24V
  • Output Voltage: DC 5V 1%
  • Max Output Current: 16A
  • Output Ripple Noise: 20mV (1~16A load)
  • Conversion Efficiency: 90% (input 12V, load 1~16A)
  • Static Current (EN floating): 2mA
  • Static Current (EN grounded): 3A
  • Operating Temperature: -25 ~ +70
  • Output Short Circuit Protection: Yes
  • Over-Temperature Protection: 125C
  • Dimensions: 30 x 26 x 8mm
  • Shipping List

  • DC-DC Buck Converter (6~24V to 5V/16A) 1
