Varenr. 400219

MAX3485 TTL til RS485 modul (hot-swap, ESD-beskyttet, 3,3V og 5V)

50,00
DKK

Lager Status: (10 stk.) 2-3 hverdage

This item is only sold in badges of .

eller

Du skal vælge en variant.
Please select a variant for all bundle products.
Minimumsmængde nået.
Maksimal mængde nået
Du er ved at bestille mere end vi har på lager. Resterende antal bliver bestilt fra vores leverandør. Lager beholdning = .
  • Fri fragt ved køb over 999 kr

    Til pakkeshop i DK Læs mere.

  • 60 dages returret

    Se venligst Handelsbetingelser Læs mere.

  • Danmarks største udvalg

    Over 4000 produktnumre Læs mere.

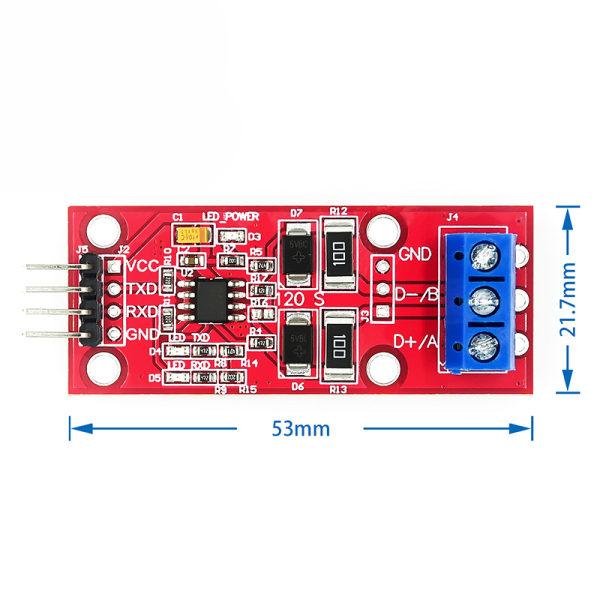

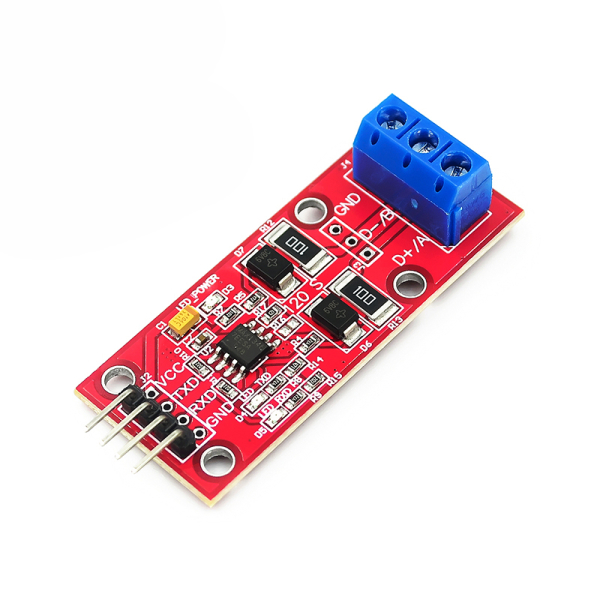

Dette MAX3485 TTL-til-RS485 modul konverterer en mikrocontrollers UART/TTL-signal til et differentielt RS485-signal, så du kan sende data robust over lange afstande og i støjfyldte miljøer. Det er ideelt til industriel styring, Modbus, sensornetværk og fler-node-kommunikation mellem Arduino, ESP32/ESP8266, Raspberry Pi og lignende.

Modulet er bygget op om MAX3485-chippen med begrænset slew-rate på driveren, hvilket reducerer EMI og signalrefleksioner ved dårligt terminerede kabler — og giver fejlfri transmission op til 500 kbps. Med ¼ unit-load modtagerindgang kan der være op til 128 enheder på samme bus.

Egenskaber

  • ±15 kV ESD-beskyttelse (positiv og negativ) på bus-benene
  • Begrænset slew-rate driver — mindre EMI og refleksion, op til 500 kbps
  • ¼ unit-load: understøtter op til 128 enheder på bussen
  • Hot-swap: kan til-/frakobles under drift uden falske signaler på bussen
  • Dobbelt transient-beskyttelsesdiode (TVS) for fremragende overspændingsbeskyttelse
  • 10 Ω strombegrænsningsmodstande forbedrer 485-signalets integritet
  • 120 Ω termineringsmodstand — aktiveres ved at kortslutte loddebroen R16
  • Understøtter både 3,3 V og 5 V signalstyring — høj kompatibilitet
  • Enkeltsidet føring af RS485- og TTL-signaler sikrer signalkvalitet
  • Stor kobberflade (ground plane) mod signalinterferens
  • Aluminium-elektrolytkondensatorer med dobbelt høj-/lavfrekvent forsyningsfiltrering
  • LED-indikatorer for forsyning samt RXD/TXD (send/modtag kan aflæses)
  • Skrueterminal + loddehuller for både fejlsøgning og fast montage
  • Vinklet pinrække ført ud til nem test
  • 2,54 mm loddehuller til videreudvikling og M3 monteringshul
  • Industrikvalitet: driftstemperatur −40 til +85 °C

Tilslutning

På TTL-siden forbindes VCC (3,3 eller 5 V), GND, RXD (RO), TXD (DI) samt styrebenene RE/DE til mikrocontrolleren. På RS485-siden forbindes A og B til bussen via skrueterminalen. Aktivér 120 Ω terminering i hver ende af bussen ved at lodde R16.

Specifikationer

Chip MAX3485 (industri)
Konvertering TTL/UART ↔ RS485 (halv-duplex)
Maks. hastighed op til 500 kbps
ESD-beskyttelse ±15 kV
Enheder på bus op til 128 (¼ unit load)
Terminering 120 Ω (aktiveres via R16)
Logikniveau 3,3 V og 5 V
Indikatorer Power, RXD, TXD
Montage M3 monteringshul, 2,54 mm loddehuller
Driftstemperatur −40 til +85 °C

Bemærk: RS485 er halv-duplex — styr RE/DE for at skifte mellem send og modtag. Til to-tråds bus forbindes kun A og B (plus fælles stel).
