Krympeflex

Hvad er krympeflex?

Krympeflex (engelsk: heat-shrinkable tubing eller heat-shrink) er polymer-rør der trækker sig sammen til en bestemt brøkdel af deres oprindelige diameter når de varmes op. Den typiske krympe-ratio er 2:1 — et rør markeret "8.0/4.00 mm" har 8 mm diameter før krympning og 4 mm efter. Krympning sker omkring 80-120°C, så enhver varmekilde over den temperatur (varmluftpistol, lighter forsigtigt, lodde-kolbe, varm hårtørrer på "heavy duty") aktiverer den.

I hobby-elektronik bruges krympeflex til at:

• Isolere lod-samlinger på jumper-wires og lukke ledning-til-ledning-forbindelser.
• Strain-relieve stik (USB-kabel, JST, banana) hvor kabel møder connector.
• Bundle og organisere kabler.
• Identifere ledninger med farvekoder (rød = +, sort = GND, gul = signal).
• Beskytte mod kortslutning og mekanisk slid.
• Re-wrappe lithium-batteri-celler (18650, pouch-cells) efter pakning.

Hovedtyper i udvalget

Sortiments-sæt med blandede størrelser

Det smarteste køb til hobby-værksted: ét sæt giver dig 100-800 stk i 5-10 forskellige diametre. Du har altid den rigtige størrelse ved hånden.

• GETI GHST550 sæt — 550 stk farvede 1,5-14 mm — det største farvede assortment.
• Krympeflex farve-sæt 530 stk — 530 stk i blandede farver.
• GETI GHST328 sæt — 328 stk farvede 1,5-14 mm.
• GETI GHST100 sæt — 100 stk farvede 1,5-13 mm.
• GETI GHST100B sæt — 100 stk sort 1,5-13 mm.
• TIPA 140 stk sort 1,5-13 mm.
• TIPA 168 stk — 7 farver, 6 diametre + PVC-taske — fin opbevaring.
• YATO 127 stk — 600 V og 125°C-rated — premium til 600 V isolation.
• REBEL NAR0386 sort 170 stk, 6 diametre, 10 cm.
• EUROCOMP E6252 — 800 stk varmekrympeslange — det største assortment.

Solder-sleeves (med integreret tin-ring)

Solder-sleeves er krympeflex med en lille tin-ring (loddetin) indvendigt. Du strikker to ledere ind, krymper med varmluft, og rørets varme smelter samtidig tin-ringen så loddetinnet flyder over og laver en mekanisk stærk lod-fri eller lod-og-isoler-i-ét-trin-forbindelse. Ideelt til vandtætte forbindelser i biler, både og udendørs IoT.

• TIPA krympeflex med tin 60 stk — sæt med kabel-samlemuffer.
• TIPA 280 stk krympe- og loddehylstre — komplet sæt i blandede størrelser.
• EUROCOMP E6087 — 678 stk slange + isolerede stik — kombinations-sæt.

Batteri-krympeflex

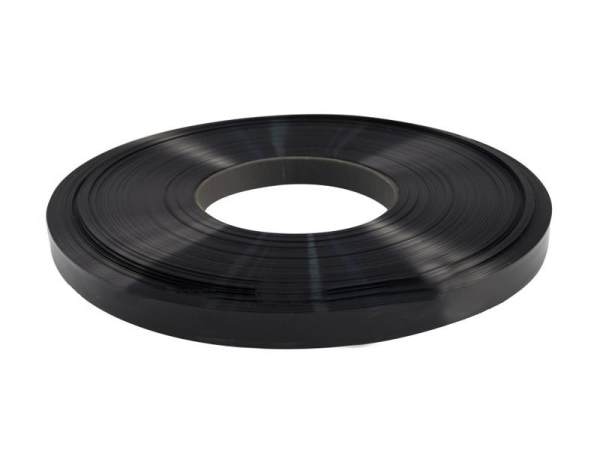

PVC-baseret krympefolie til at re-wrappe og isolere lithium-celler. Tyndvægget for at minimere ekstra diameter.

• TIPA 25 stk til 18650 battericeller — hvert rør tilpasset 18650-format.
• HADEX 30 mm × 2 m, –5 til 90°C — fleksibel længde til AAA-AA-celler og custom batteri-pakker.

Store industri-rør (offline)

Til høj-spænding, motor-busbar, batteri-pakker og store kabel-bundter. Bruges typisk i industri og automotive.

• KSS HS-80BK — 80 mm bredde, 50 mm diameter, sort (offline).
• KSS HS-150BK — 150 mm bredde, 95 mm diameter, sort (offline).
• KSS HS-200BK — 200 mm bredde, 127 mm diameter, sort (offline).

Individuelle 1m-længder i farver

Hvis du ved nøjagtigt hvilken størrelse du skal bruge — eller har behov for en specifik farve i en bestemt diameter — er TIPA's individuelle 1m-rør den billigste løsning. Mængderabat fra 2 stk og opefter.

Sort, 90-125°C drift, 1m længde:

• 1,5/0,75 mm — til thin AWG 24-30 ledninger og krympning omkring 0,5-1 mm-pinne.
• 2,0/1,00 mm — AWG 22-28.
• 3,0/1,50 mm — AWG 20-22, små jumper-wires.
• 3,5/1,75 mm.
• 4,0/2,00 mm — AWG 18-20.
• 5,0/2,50 mm.
• 6,0/3,00 mm — typisk til USB-kabel-strain-relief.
• 8,0/4,00 mm — AWG 14-16, JST-stik-coverage.
• 10,0/5,00 mm.
• 12,0/6,00 mm.
• 16,0/8,00 mm.
• 20,0/10,0 mm — kabel-bundter, RC-batteri-coverage.
• 30,0/15,0 mm.
• 50,0/25,0 mm — store batteri-pakker.
• 80,0/40,0 mm (offline).
• 120,0/60,0 mm — meget store kabel-bundter eller motor-busbar.

Rød, 1m længde:

Samme 14 størrelser som sort, fra 1,5 mm, 2,0 mm, 3,0 mm, 4,0 mm, 5,0 mm, 6,0 mm, 8,0 mm, 10,0 mm, 12,0 mm, 16,0 mm, 20,0 mm, 30,0 mm og 50,0/25,0 mm.

Praktisk til at markere positiv-pol (+VCC) i strøm-installationer.

Blå, 1m længde:

Samme udvalg af størrelser fra 1,5 mm, 2,0 mm, 3,0 mm, 4,0 mm, 5,0 mm, 8,0 mm, 10,0 mm, 12,0 mm, 16,0 mm, 20,0 mm, 30,0 mm og 50,0/25,0 mm.

God til signal-ledninger eller kølevæske-relateret elektronik.

Krympe-ratio og diameter-valg

Standard hobby-krympeflex er 2:1 — diameter halveres efter krympning. Spec-tallet er typisk skrevet "8.0/4.00 mm" hvor:

• 8,0 mm = max diameter før krympning (skal kunne glide over emnet i ukrympet tilstand).
• 4,0 mm = min diameter efter fuld krympning (det rør krympes ned omkring tightest).

For en god, stram pasning skal det krympede rør være ca. 0,1-0,3 mm STØRRE end emnets diameter — så røret strammes om emnet, men ikke så meget at det springer åbent.

Hurtig referenceguide til ledning-størrelse

Materiale og specifikationer

• Polyolefin (PO): standard hobby-materiale. Krymper ved 90-100°C, drift -55 til +125°C, god kemisk modstand.
• PVC: billigere, mindre fleksibel. Krymper ved 80-90°C, drift -10 til +90°C. Bruges til batteri-wraps.
• FEP/PTFE: high-temp (200°C+), bruges til professionelle motor-installationer.
• Krympe-temperatur: 80-120°C aktiverer krympning. Brug varmluft-pistol — ikke åben flamme (kulhærder eller skader røret).
• Drift-temperatur: 90-125°C på TIPA-rørene i udvalget. YATO-sættet er 125°C med 600 V isolations-spænding.
• Spændingsklasse: standard 300-600 V; YATO er certificeret 600 V.
• Vægtykkelse: tyndvægget (0,2-0,4 mm) til hobby; mediumvæg til industri; tykvægget (1+ mm) m. lim-belægning til underwater-applikationer.

Sådan vælger du

• Generel hobby-værksted-forsyning? Et stort sortiment-sæt som GETI 550 eller EUROCOMP 800.
• Bil/båd/udendørs vandtæt forbindelse? Solder-sleeves med tin — ét trin lod + isolering.
• 18650-battericelle re-wrap? 18650-sættet har præcis pasform.
• Custom-pakke i ikke-standard-format? HADEX 30 mm × 2 m kan klippes i passende længder.
• USB- eller HDMI-kabel-strain-relief? 6-12 mm sort — fx 8,0 mm sort.
• Farvekodning af +/- på strøm-installation? Rød 4-8 mm til + og sort 4-8 mm til GND.
• Stor motor-leder eller industri-busbar? KSS HS-serie i 80-200 mm bredde.
• Premium 600V-isolation til høj-spænding? YATO 127 stk-sættet.

Sådan bruger du krympeflex korrekt

1. Skær et stykke der er ca. 25-50% længere end det område du vil dække (røret krymper også i længden, ikke kun diameter).
2. Skub røret OVER emnet FØR du lodder eller monterer connector. Ellers kan du ikke få det på bagefter.
3. Lod samlingen.
4. Skub krympefleksen tilbage hen over lod-stedet.
5. Varm jævnt med varmluft-pistol (300-400°C, 5-15 cm afstand). Roter emnet for jævn krympning. Bevæg pistolen — pause på ét sted = bobler eller karbonisering.
6. Vent 30 sek til afkøling før belastning.

Almindelige anvendelser

• Lod-samling-isolation — den klassiske grund-anvendelse.
• Strain-relief på USB-, HDMI-, audio-kabler — beskyt mod knæk hvor stik møder kabel.
• Farvekodning — rød = +VCC, sort = GND, gul/grøn = signal.
• Wire-bundle-organisering — store krympeflex (10-20 mm) holder flere kabler samlet.
• Battery-pack re-wrap — efter custom 18650-pak-bygning eller protection-board-tilføjelse.
• Tag-mærkning — print små labels og dæk dem med klar krympeflex til vejrbestandige tags.
• Mekanisk stabilisering af tynde komponenter — fx på flex-PCB eller breadboard-jumpers.
• Reparation af kabel-isolation — over revnet PVC-kappe på en USB-oplader.
• Connector-låsning — stor krympeflex over to sammenstukne stik for at sikre de ikke skilles.
• RC-bil/dron-batteri-vibrations-beskyttelse — XT60/XT90-stik dækkes med solder-sleeves eller standard krympeflex.

Almindelige fejl

• Glemt at trække krympefleksen på FØR lodning — bagefter kan du ikke få den på over connectoren. Den klassiske begynder-fejl.
• For lille diameter — krympefleksen springer eller revner når du forsøger at trække den over emnet. Tjek "før-krympning"-tallet.
• For stor diameter — krympefleksen krymper aldrig helt ned, og bliver hængende løs. Tjek "efter-krympning"-tallet skal være ca. 60-80% af emnets diameter.
• For meget varme — krympefleksen brænder, bliver mørk eller får bobler. Hold mere afstand med varmluft-pistolen.
• For lidt varme — kun delvis krympning. Den dele krympede ser bumpy ud. Brug varmluft, ikke en almindelig hårtørrer.
• Åben flamme — lighter eller stearinlys kan fungere på små stykker, men risiko for sod, brand og ujævn krympning. Brug varmluft-pistol.
• Krympeflex på vibrations-følsomme samlinger uden ekstra strain-relief — krympeflex isolerer, men giver ikke meget mekanisk støtte. Til vibration brug også isolertape eller cable-tie.
• PVC-batteri-wrap på celler der bliver varme — PVC kan kun klare ca. 90°C. Brug polyolefin hvis batterien går over det.
• Solder-sleeve uden korrekt opvarmning — solder-sleeves kræver lidt mere varme end standard krympeflex, fordi tinringen skal smelte. Hvis tinen ikke flyder, er tilslutningen ikke gyldig.
• Krympeflex over delvist eksponeret leder — efter krympning er der måske stadig en del af bare kobber synlig under den løse del. Tjek altid efter krympning.
