DFRobot

Varenr. DFR0548

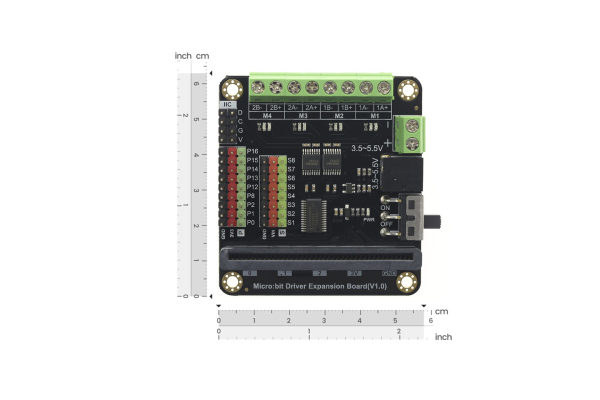

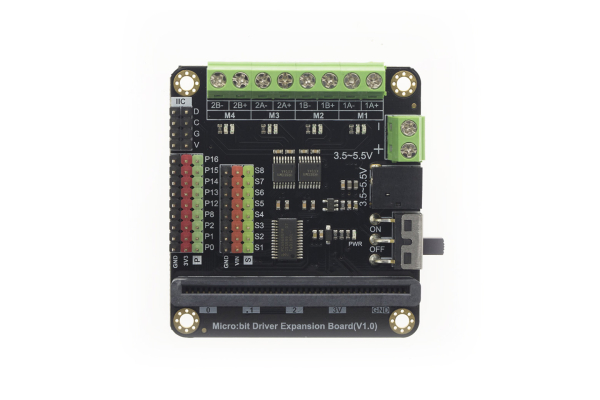

micro:Driver - Driver Expansion Board for micro:bit

130,00
DKK

Lagerstatus: Bestil før Onsdag kl 19 og varen afsendes Tirsdag ugen efter

Køb flere og spar:

108,00 DKK pr. stk.
Spar 17%
93,00 DKK pr. stk.
Spar 28%

This item is only sold in badges of .

eller

Du skal vælge en variant.
Minimumsmængde nået.
Maksimal mængde nået
Du er ved at bestille mere end vi har på lager. Resterende antal bliver bestilt fra vores leverandør. Lager beholdning = .
  • Fri fragt ved køb over 999 kr

    Til pakkeshop i DK Læs mere.

  • 60 dages returret

    Se venligst Handelsbetingelser Læs mere.

  • Danmarks største udvalg

    Over 4000 produktnumre Læs mere.

IntroductionSince the advent of micro:bit, its simple and practical way of programming is widely loved by makers, students and teachers. Its sample design, coupled with a wealth of pin resources, give it infinite possibilities. This expansion board not only leads to 9 micro:bit onboard GPIO interfaces, but also comes with 4-way motor drives and 8 servo interfaces, of which 4-way motor drives can be reused as 2-way stepper motor drives.

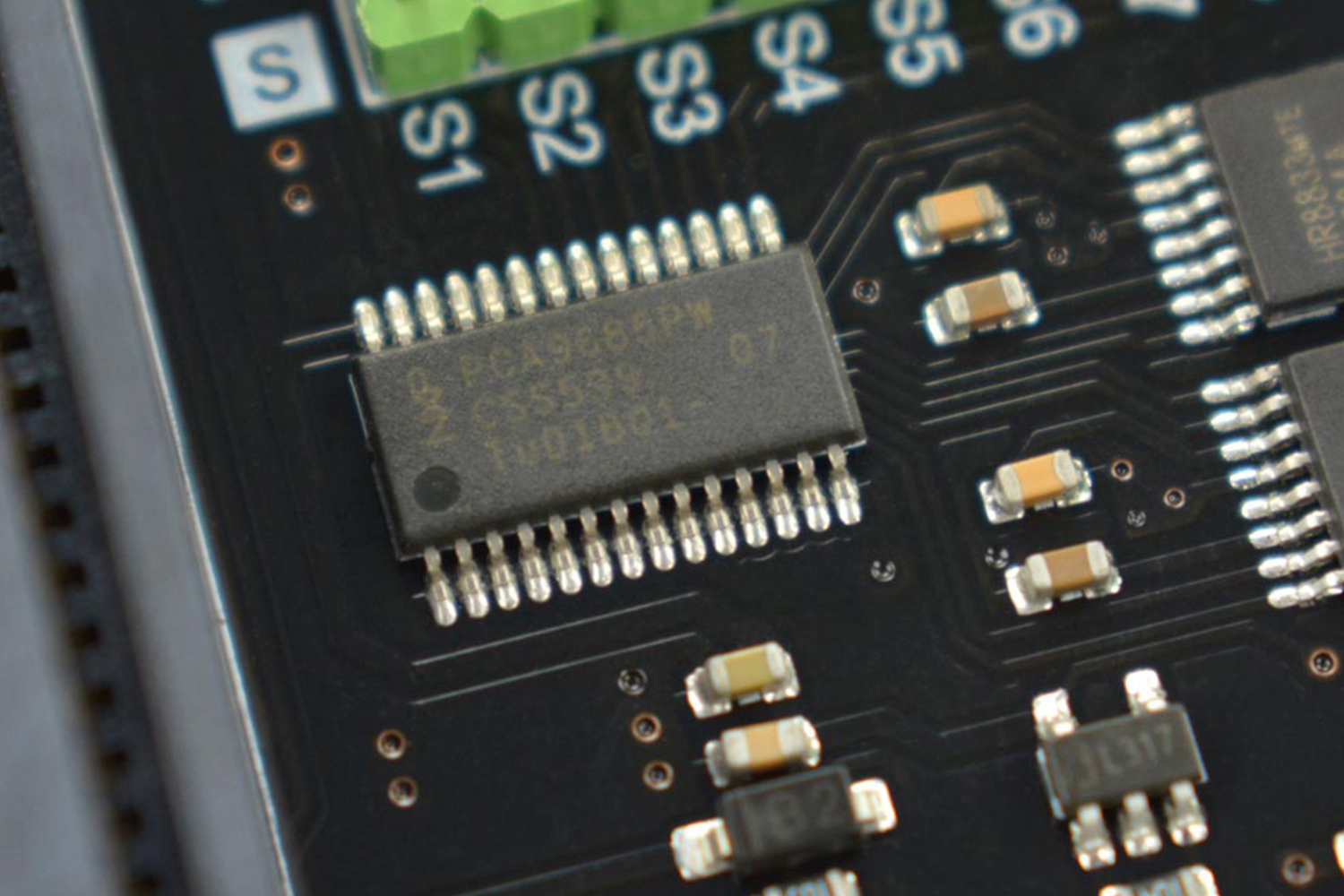

Micro:bit Driver Expansion Board adopts I2C external drive chip to control the motor and servo motor, only takes up two I2C pins and can complete the motor and servo dual control without occupying other resources. Using HR8833 motor driver, the maximum continuous operating current is 1.5A, it can drive the ordinary small motor and N20 mini metal motor. Each motor port comes with a positive and negative rotating indicator to identify the motor running direction conveniently, which is very suitable for students and makers to make small projects. Both the extended GPIO and the servo interface use the DFRobot-Gravity standard interface, supporting a large number of modules and sensors. The servo interface is directly connected to the Vin power supply, thus increasing the supply current which can support multiple servos to work at the same time.

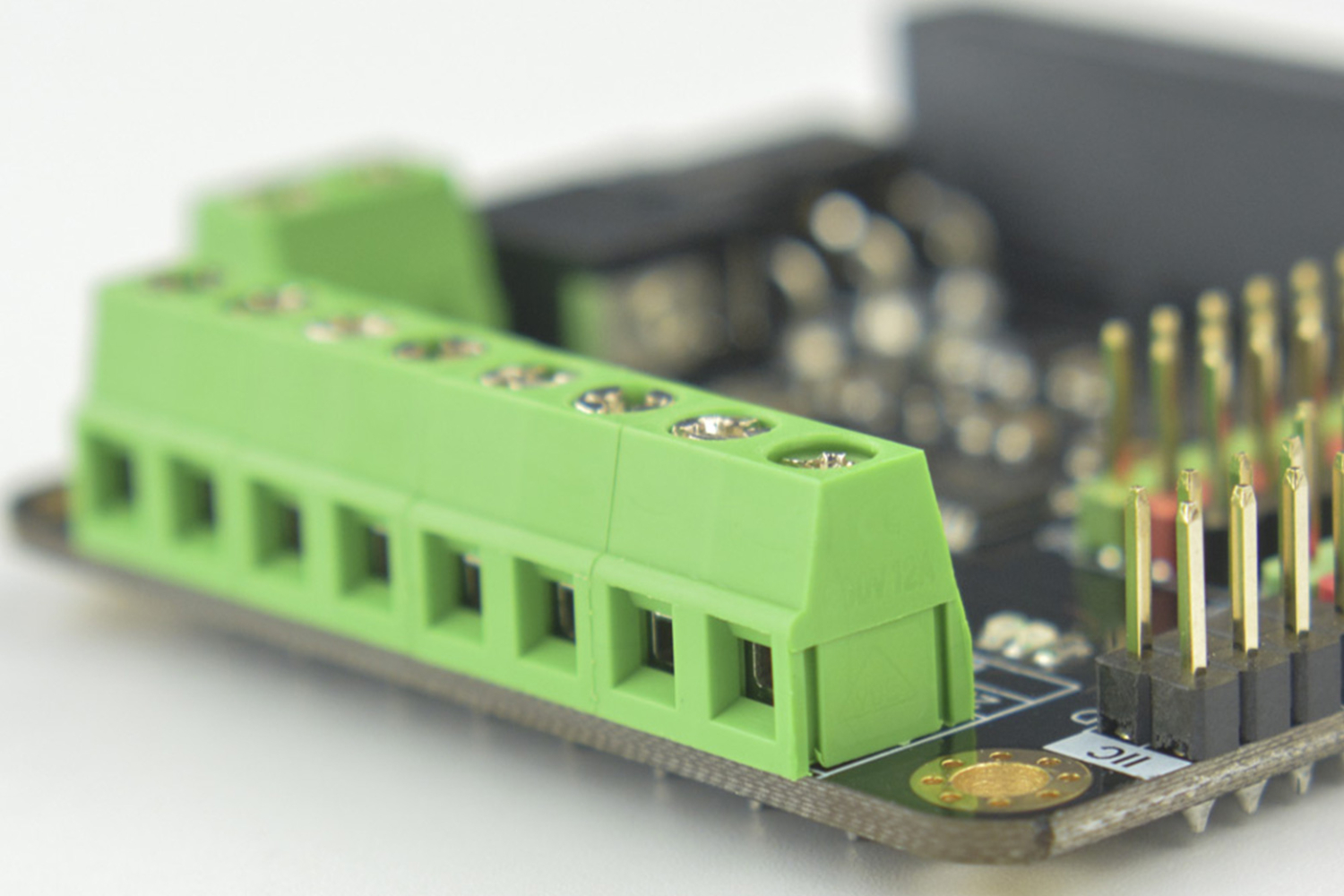

This expansion board supports 3.5V to 5.5V power supply. It provides a DC 2.1 plug and a wiring terminal which can be connected directly to three dry battery boxes. It comes with a USB to DC 2.1 adapter cable, which can be powered by power bank and is more economical and environment-friendly.

JavaScript display
Motor Drive Expansion Board Selection Guide
Product Name 2x1A DC Motor Shield for Arduino
Micro:bit Driver Expansion Board
Gravity: Dual Bipolar Stepper Motor Shield for Arduino (DRV8825)
Quad DC Motor Driver Shield for Arduino
SKU DRI0001
DFR0548
DRI0023
DRI0039
Chip
L293B
HR8833
DRV8825
TB6612FNG
Operating voltage
5V DC / 3.3V/5V 2.7~5.5V
Motor drive voltage7-12V DC
3.5~5.5V DC
8.2-45VDC2.5V-13.5V
Maximum drive current
1A each way 1.5A 1.6A

1.2A continuous current (per channel)

2A (continuous pulse)

3.2A (single pulse)

Motor drive using pins
PIN4/5/6/7 (Arduino Controllor)
/

D4D5D6

D7D8D12

D3,4,5,6,7,8,11,12
Dimension
56x57mm
63 x 58mm
83*55*25mm
 52mm * 53mm
Weight (g)
60 64 48 24
Frequently used With

FIT0565/FIT0520/

FIT0450/FIT0492/

N20 Series

FIT0565/FIT0520/

FIT0450/FIT0492/

N20 Series

FIT0278/FIT0503

FIT0565/FIT0520/

FIT0450/FIT0492/

N20 Series

Key Features
With motor indicator

8-way servo interface

DC motor x4/stepper motor x2(multiplexed with motor interface)

Full step, 1/2, 1/4, 1/8, 1/16, 1/32 step mode
High-speed drive capability, can drive ordinary 2-phase stepper motor to 5000RPM, and drive quad DC at the same time
Product Name Gravity: IO Expansion & Motor Driver Shield
Gravity: 2x2A Motor Shield for Arduino Twin
TMC260 Stepper Motor Driver Shield
2x2A DC Motor Shield for Arduino
SKU DFR0502
DRI0017
DRI0035
DRI0009
Chip
TB6612FNG
L298
TMC260
L298P
Operating voltage
2.7~5.5V
5V 5V
5V
Motor drive voltage12V (peak value)
4.8 35V
40V max
6.5~12v(VIN Power Supply),4.8~35V (External Power Source)
Maximum drive current

1.2A continuous current (per channel)

2A (continuous pulse)

3.2A (single pulse)

up to 2A/channel
up to 2A per motor coil
2A
Motor drive using pins

D4 D5 D6 D7

D10,11,12,13
/ Pin 4,5,6,7 are used to drive two DC motor
Dimension
68.5mm53.3mm
56x57mm

55x55mm
Weight (g)
36 35 35 60
Frequently used With

FIT0565/FIT0520/

FIT0450/FIT0492/

N20 Series

FIT0565/FIT0520/

FIT0450/FIT0492/

N20 Series

FIT0278/FIT0503

FIT0565/FIT0520/

FIT0450/FIT0492/

N20 Series

Key Features
Integrated XBee Slot, XBee, WiFi Bee, Bluetooth Bee,  IIC.

Mirrored version of DRI0009.

Drive pins: 10, 11, 12, 13

Not compatible with IO expansion board V7.1. The control port is four, which reduces the overhead of the Arduino digital ports, and easy to program.

Suitable for driving bipolar stepper motors.

SPI serial bus control or STEP/DIR signal control.

Controllers such as Mega with full port expansion.

256 times microstep subdivision.

Use mirror motor to drive DRI0017 to aviod the conflicts . Support PWM speed control. Support PLL advance speed control
ProjectsProject 1. Ping Pong Balls Collector - HuskyLens AI Robotic Ball Picker

Introduction:

I made a radio-controlled "robotic ball picker" last time and it performed well. This time I want it smarter. So here comes the idea of making an autonomous AI ball-picking robot! Without further ado, let's start!


Specification
  • Digital Output Voltage: 0V / 3.3V
  • Analog Output Voltage: 0~3.3V DC
  • Standard Gravity Interface
  • Micro: bit Interface: 9 (P0 P1 P2 P8 P12 P13 P14 P15 P16)
  • Servo Interfaces x 8
  • Motor Interface: DC Motor x 4 / Step Motor x 2

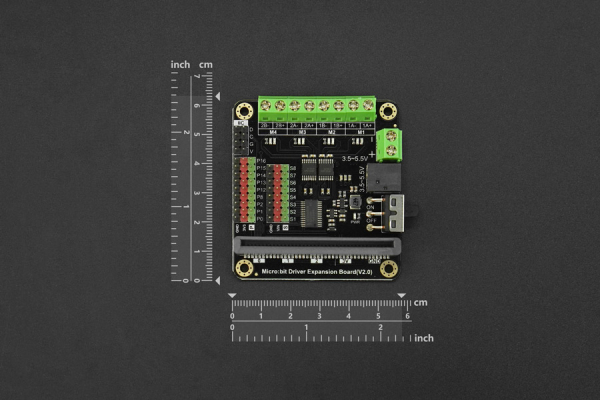

  • Dimension: 63x58mm / 2.48x2.28in

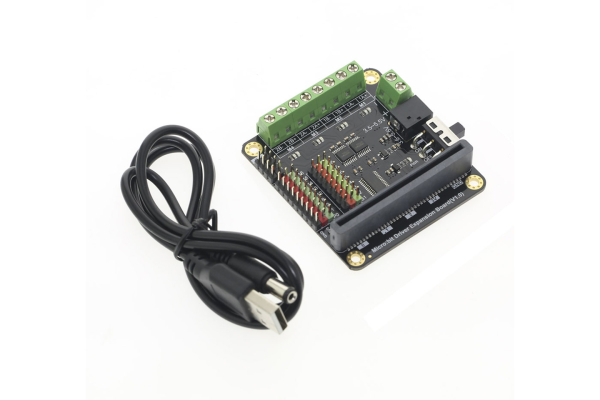

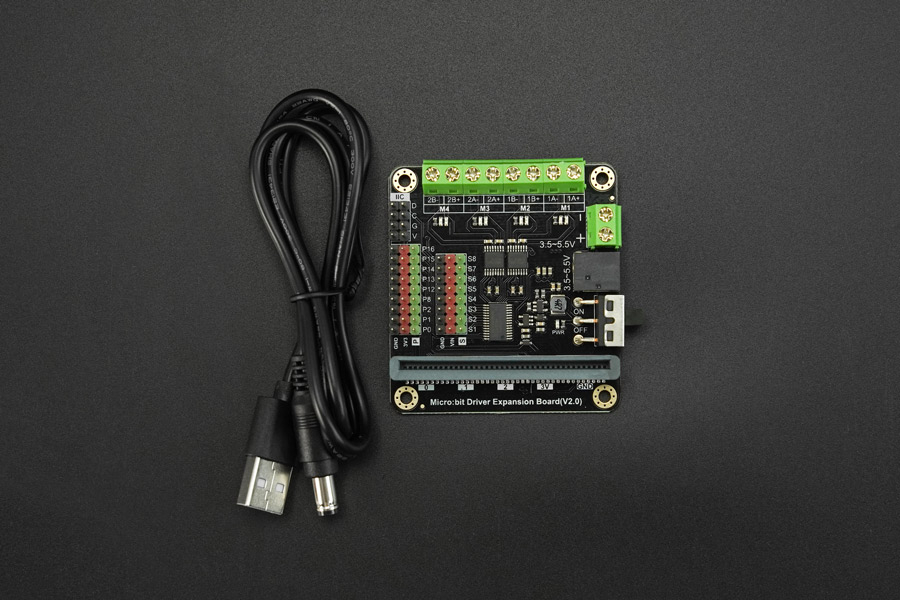

  • Shipping List
  • Micro:bit Driver Expansion Boardx1
  • USB to DC2.1 converter cablex1
  • Documents
  • Product wiki
  • More Documents
