Varenr. DRI0039

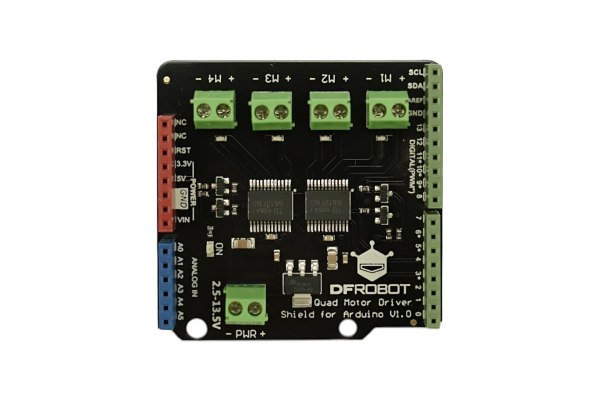

Quad DC Motor Driver Shield for Arduino

180,00
DKK

Lager Status: På lager. 1-2 hverdages leveringstid

Køb flere og spar:

153,00 DKK pr. stk.
Spar 15%
128,00 DKK pr. stk.
Spar 29%

This item is only sold in badges of .

eller

Du skal vælge en variant.
Minimumsmængde nået.
Maksimal mængde nået
Du er ved at bestille mere end vi har på lager. Resterende antal bliver bestilt fra vores leverandør. Lager beholdning = .
  • Fri fragt ved køb over 999 kr

    Til pakkeshop i DK Læs mere.

  • 60 dages returret

    Se venligst Handelsbetingelser Læs mere.

  • Danmarks største udvalg

    Over 4000 produktnumre Læs mere.

Introduction
The latest quad motor driver shield for Arduino, compatible with 5V/3.3V Arduino controller, can control up to four DC motors with 8 pins at the same time. The shield supports PWM speed control and polarity control. The driver shield includes two TB6612FNG motor driver chips, compared with the traditional L298N chip, efficiency is improved and the component size also greatly reduced. The chip doesn't heat in to the rated range, and a single path maximum output 1.2A continuous current. The module includes a built-in low voltage detection circuit and thermal shutdown protection circuit, which is safe and reliable. This module is suitable for all kinds of DIY production.



JavaScript display
Motor Drive Expansion Board Selection Guide
Product Name 2x1A DC Motor Shield for Arduino
Micro:bit Driver Expansion Board
Gravity: Dual Bipolar Stepper Motor Shield for Arduino (DRV8825)
Quad DC Motor Driver Shield for Arduino
SKU DRI0001
DFR0548
DRI0023
DRI0039
Chip
L293B
HR8833
DRV8825
TB6612FNG
Operating voltage
5V DC / 3.3V/5V 2.7~5.5V
Motor drive voltage7-12V DC
3.5~5.5V DC
8.2-45VDC2.5V-13.5V
Maximum drive current
1A each way 1.5A 1.6A

1.2A continuous current (per channel)

2A (continuous pulse)

3.2A (single pulse)

Motor drive using pins
PIN4/5/6/7 (Arduino Controllor)
/

D4D5D6

D7D8D12

D3,4,5,6,7,8,11,12
Dimension
56x57mm
63 x 58mm
83*55*25mm
 52mm * 53mm
Weight (g)
60 64 48 24
Frequently used With

FIT0565/FIT0520/

FIT0450/FIT0492/

N20 Series

FIT0565/FIT0520/

FIT0450/FIT0492/

N20 Series

FIT0278/FIT0503

FIT0565/FIT0520/

FIT0450/FIT0492/

N20 Series

Key Features
With motor indicator

8-way servo interface

DC motor x4/stepper motor x2(multiplexed with motor interface)

Full step, 1/2, 1/4, 1/8, 1/16, 1/32 step mode
High-speed drive capability, can drive ordinary 2-phase stepper motor to 5000RPM, and drive quad DC at the same time
Product Name Gravity: IO Expansion & Motor Driver Shield
Gravity: 2x2A Motor Shield for Arduino Twin
TMC260 Stepper Motor Driver Shield
2x2A DC Motor Shield for Arduino
SKU DFR0502
DRI0017
DRI0035
DRI0009
Chip
TB6612FNG
L298
TMC260
L298P
Operating voltage
2.7~5.5V
5V 5V
5V
Motor drive voltage12V (peak value)
4.8 35V
40V max
6.5~12v(VIN Power Supply),4.8~35V (External Power Source)
Maximum drive current

1.2A continuous current (per channel)

2A (continuous pulse)

3.2A (single pulse)

up to 2A/channel
up to 2A per motor coil
2A
Motor drive using pins

D4 D5 D6 D7

D10,11,12,13
/ Pin 4,5,6,7 are used to drive two DC motor
Dimension
68.5mm53.3mm
56x57mm

55x55mm
Weight (g)
36 35 35 60
Frequently used With

FIT0565/FIT0520/

FIT0450/FIT0492/

N20 Series

FIT0565/FIT0520/

FIT0450/FIT0492/

N20 Series

FIT0278/FIT0503

FIT0565/FIT0520/

FIT0450/FIT0492/

N20 Series

Key Features
Integrated XBee Slot, XBee, WiFi Bee, Bluetooth Bee,  I2C.

Mirrored version of DRI0009.

Drive pins: 10, 11, 12, 13

Not compatible with IO expansion board V7.1. The control port is four, which reduces the overhead of the Arduino digital ports, and easy to program.

Suitable for driving bipolar stepper motors.

SPI serial bus control or STEP/DIR signal control.

Controllers such as Mega with full port expansion.

256 times microstep subdivision.

Use mirror motor to drive DRI0017 to aviod the conflicts . Support PWM speed control. Support PLL advance speed control
Specification
  • VM Motor Power Supply: 2.5 V ~ 13.5 V
  • VCC Logic Power Supply: 2.7 ~ 5.5 V
  • Output Current: 1.2A continuous current (per channel)
  • Start/Peak Current: 2A (continuous pulse) / 3.2A (single pulse)
  • Arduino Control Port: Digital pins 3, 4, 5, 6, 7, 8, 11, 12
  • Working Temperature: -20 ~ 85
  • Dimensions: 53mm x 52mm/2.09 x 2.05'
  • Weight: 24g
Shipping List
  • Quad Motor Driver Shield for Arduino x1
Documents
