Matrix

LED Matrix-displays er paneler hvor mange LED-dioder er arrangeret i en grid (8x8, 32x16, 64x32 osv.) der kan styres individuelt. De viser tekst, animationer, ikoner og store tal, synligt på lang afstand selv i dagslys. Udvalget rummer fleksible RGB LED-matrixer fra 8x8 op til 64x32 (2048 LED'er), monochrome 24×8 LED-matrixer i hvid/blå/gul/rød (FireBeetle covers, scrolling display) og runde WS2812 LED-ringe (12, 16 og 24 LED'er). Find matrixen til informations-display, kunstinstallation, scene-effekt eller wearable.

DFRobot

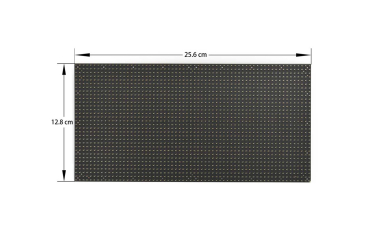

Flexible RGB LED Matrix, 64x32, 4mm Pitch, 256x128mm, 5V, 18W

695,00
DKK

This item is only sold in badges of .

eller

Du skal vælge en variant.

Minimumsmængde nået.

Maksimal mængde nået

Du er ved at bestille mere end vi har på lager. Resterende antal bliver bestilt fra vores leverandør. Lager beholdning = .
Mængderabat

DFRobot

RGB LED Ring Lamp WS2812-24, Full-Color, 1-Wire, Cascadable

145,00
DKK

This item is only sold in badges of .

eller

Du skal vælge en variant.

Minimumsmængde nået.

Maksimal mængde nået

Du er ved at bestille mere end vi har på lager. Resterende antal bliver bestilt fra vores leverandør. Lager beholdning = .
Mængderabat

DFRobot

LED Matrix 24×8 (Red) - FireBeetle, Low-Power, Scrolling Display

170,00
DKK

This item is only sold in badges of .

eller

Du skal vælge en variant.

Minimumsmængde nået.

Maksimal mængde nået

Du er ved at bestille mere end vi har på lager. Resterende antal bliver bestilt fra vores leverandør. Lager beholdning = .
Mængderabat

DFRobot

RGB LED Matrix Panel 32x16, 512 LEDs, High Brightness, 6mm Pitch

220,00
DKK

This item is only sold in badges of .

eller

Du skal vælge en variant.

Minimumsmængde nået.

Maksimal mængde nået

Du er ved at bestille mere end vi har på lager. Resterende antal bliver bestilt fra vores leverandør. Lager beholdning = .
Mængderabat

DFRobot

LED Matrix 24×8 (Yellow) - FireBeetle Covers, Low-Power, Scrolling Display

170,00
DKK

This item is only sold in badges of .

eller

Du skal vælge en variant.

Minimumsmængde nået.

Maksimal mængde nået

Du er ved at bestille mere end vi har på lager. Resterende antal bliver bestilt fra vores leverandør. Lager beholdning = .
Mængderabat

DFRobot

RGB LED Matrix Panel 64x32, 2048 LEDs, 5V, High Brightness

450,00
DKK

This item is only sold in badges of .

eller

Du skal vælge en variant.

Minimumsmængde nået.

Maksimal mængde nået

Du er ved at bestille mere end vi har på lager. Resterende antal bliver bestilt fra vores leverandør. Lager beholdning = .
Mængderabat

DFRobot

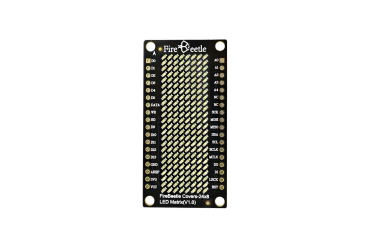

LED Matrix 24×8 (Blue) - FireBeetle, Low-Power, Scrolling Display

170,00
DKK

This item is only sold in badges of .

eller

Du skal vælge en variant.

Minimumsmængde nået.

Maksimal mængde nået

Du er ved at bestille mere end vi har på lager. Resterende antal bliver bestilt fra vores leverandør. Lager beholdning = .
Mængderabat

DFRobot

LED Matrix 24×8 (White) - FireBeetle Covers, Low-Power, Scrolling, HT1632C

170,00
DKK

This item is only sold in badges of .

eller

Du skal vælge en variant.

Minimumsmængde nået.

Maksimal mængde nået

Du er ved at bestille mere end vi har på lager. Resterende antal bliver bestilt fra vores leverandør. Lager beholdning = .
Mængderabat

DFRobot

RGB LED Ring Lamp WS2812-12, 12 Beads, Full-Color, Cascadable

83,00
DKK

This item is only sold in badges of .

eller

Du skal vælge en variant.

Minimumsmængde nået.

Maksimal mængde nået

Du er ved at bestille mere end vi har på lager. Resterende antal bliver bestilt fra vores leverandør. Lager beholdning = .
Mængderabat

DFRobot

RGB LED Matrix 8x32, Full Color, Cascade Control, 5V

485,00
DKK

This item is only sold in badges of .

eller

Du skal vælge en variant.

Minimumsmængde nået.

Maksimal mængde nået

Du er ved at bestille mere end vi har på lager. Resterende antal bliver bestilt fra vores leverandør. Lager beholdning = .
Mængderabat

DFRobot

RGB LED Ring Lamp WS2812-16, Full-Color, 1-Wire, Cascadable

120,00
DKK

This item is only sold in badges of .

eller

Du skal vælge en variant.

Minimumsmængde nået.

Maksimal mængde nået

Du er ved at bestille mere end vi har på lager. Resterende antal bliver bestilt fra vores leverandør. Lager beholdning = .
Mængderabat

DFRobot

RGB LED Matrix 8x8, Full Color, Cascade Control, 5V

290,00
DKK

This item is only sold in badges of .

eller

Du skal vælge en variant.

Minimumsmængde nået.

Maksimal mængde nået

Du er ved at bestille mere end vi har på lager. Resterende antal bliver bestilt fra vores leverandør. Lager beholdning = .

Hvad er en LED Matrix?

En LED Matrix er en samling af LED-dioder arrangeret i et regulært grid hvor hver LED kan tændes/slukkes individuelt. Med en 8x8 matrix kan du fx tegne små ikoner og bogstaver. Med store paneler som 64x32 kan du vise scrolling tekst, animationer eller endda video.

Bruges til alt fra simple status-indikatorer til store informations-displays og kunstinstallationer. De er populære fordi de er synlige på afstand, har høj kontrast og kan opdateres hurtigt.

Matrix-typer

Monochrome (en farve): hver LED kan kun tændes eller slukkes (eller dæmpes med PWM). Bruges til scrolling tekst, ure, simple ikoner. Lavt strømforbrug.
RGB (fuld farve): hver LED er tre dioder (rød, grøn, blå) der kan kombineres til 16,7 mio. farver. Til animationer, billeder og avancerede effekter.
Adresserbare (WS2812, SK6812): hver RGB-LED har egen indbygget controller. Styres med kun én datapin uanset antal LED'er. Det mest moderne og fleksible.

Modeller i udvalget

RGB LED-matrixer (fleksible eller stive)

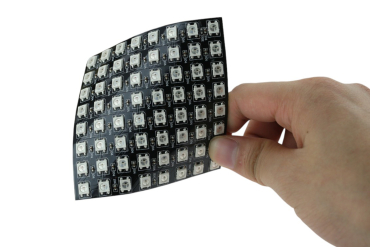

Flexible 8x8 RGB LED Matrix (DFR0461): 64 RGB-LEDs på en fleksibel basis. Kan bøjes og monteres på krumme overflader. Cascade-control så du kan koble flere sammen. 5 V drift.

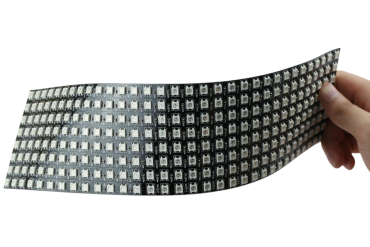

Flexible 8x32 RGB LED Matrix (DFR0462): 256 LEDs i bar-format. God til scrolling tekst og status-bars.
Flexible RGB LED Matrix 64x32, 4 mm pitch (DFR0595): 2048 LEDs på 256×128 mm. Til større displays, scrolling video og store kunstinstallationer. 5 V, 18 W maks.

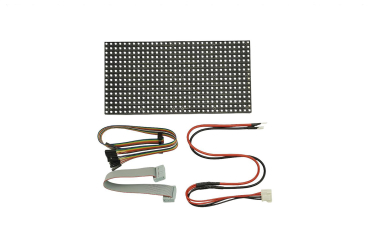

RGB LED Matrix Panel 32x16, 6 mm pitch (DFR0471): 512 LEDs på stivt panel. Higher brightness, til indoor information-displays.
RGB LED Matrix Panel 64x32, 4 mm pitch (DFR0460): 2048 LEDs på stivt panel. Higher brightness end fleksibelt, 5 V.

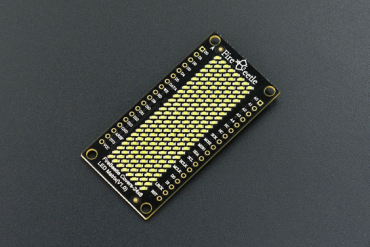

Monochrome 24×8 scrolling matrix (FireBeetle Covers)

HT1632C-baserede matrixer i fire forskellige farver, alle low-power og kompatible med FireBeetle-økosystemet:

LED Matrix 24×8 hvid (DFR0484): hvid scrolling display, low-power.
LED Matrix 24×8 blå (DFR0485): blå LED'er, populært til moderne look.

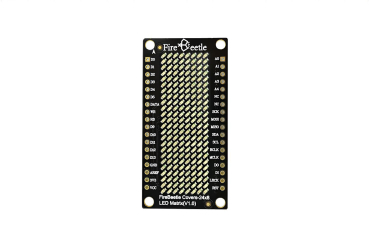

LED Matrix 24×8 gul (DFR0487): traditionel "amber" farve.
LED Matrix 24×8 rød (DFR0488): klassisk LED-rød til alarmer og info-displays.

Runde WS2812 LED-ringe (cascadable)

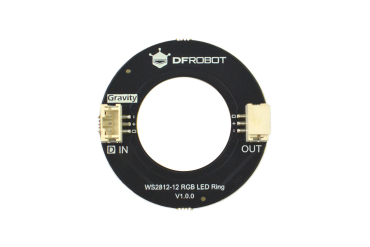

WS2812 12 LED Ring (DFR0888-12): 12 LEDs i ring. 1-wire styring, cascadable.

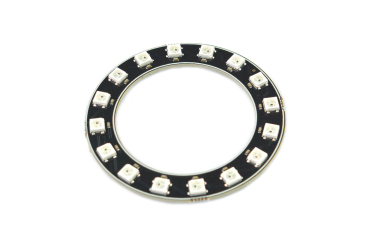

WS2812 16 LED Ring (DFR0888-16): 16 LEDs, populær til klokke-effekter.

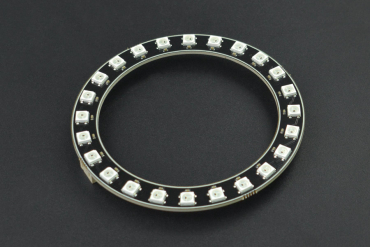

WS2812 24 LED Ring (DFR0888-24): 24 LEDs, finere opløsning.

Hvilken matrix skal jeg vælge?

Simpel scrolling tekst eller status-display: 24×8 monochrome FireBeetle-cover (DFR0484-DFR0488).
Lille ikon-/emoji-display: 8x8 RGB matrix (DFR0461).
Bar-display med scrolling tekst i farver: 8x32 RGB matrix (DFR0462).
Stort billed- eller animation-display: 64x32 RGB matrix paneler (DFR0460 stiv, DFR0595 fleksibel).
Status-indikator med dynamisk effekt: WS2812 LED-ringe (12, 16 eller 24 LEDs).
Smart-clock eller dingse-projekt: 16 LED ring (DFR0888-16).
Indendørs reklame eller infoskærm: 32x16 eller 64x32 stivt panel.
Wearable eller bærbart projekt: Fleksible 8x8 eller 8x32 (kan bøjes).

Strømforbrug — vigtigt at planlægge

RGB LED'er trækker meget strøm når mange er tændt samtidigt:

Hver WS2812 kan trække op til 60 mA ved fuld lysstyrke (hvid).
En 8x8 matrix (64 LED'er) kan trække op til 3,8 A ved fuld hvid.
En 64x32 matrix (2048 LED'er) kan trække op til 122 A ved fuld hvid — i praksis aldrig fuld.
I praksis bruger animationer og tekster 10-30% af maksimum.

Tip: brug altid en separat strømforsyning til store matrixer. Forbind GND mellem mikrocontrolleren og matrixens strømforsyning, men ikke 5 V.

Programmering

FastLED: det mest brugte bibliotek til WS2812 og lignende adresserbare LED'er. Stort sortiment af effekter ud af boksen.
Adafruit NeoPixel: alternativ til WS2812. Lidt simplere API.
Adafruit GFX: grafik-bibliotek der bruges sammen med matrix-drivere — så du kan tegne tekst og figurer.
HT1632 library: til 24×8 FireBeetle-cover matrixerne.
HUB75 library: til store stive RGB-paneler (DFR0460, DFR0471) der bruger HUB75-protokollen.
WLED: firmware til ESP32/ESP8266 der gør Wi-Fi-styring af WS2812 og lignende LED'er nemt.

Cascade og kæde

De fleste matrixer kan kæde sammen for at lave større displays:

WS2812: bare forbind data-out fra én chip til data-in på næste. Ingen begrænsning på antal teoretisk, kun strøm og refresh-rate.
HUB75-paneler: kan kobles i kæde med samme datakabel. Op til 4-8 paneler typisk.
HT1632C (FireBeetle): dedikerede CS-pins pr. modul. Op til 8 moduler typisk.

Typiske anvendelser

Information-displays i butikker og venterum, scrolling tekstrullere ved indgange, ure og vejrstationer med farve-grafik, kunstinstallationer og scene-belysning, smart-mirror og smart-home statusvisning, status-indikatorer på maskiner, wearables og badges, retro-spil og elektroniske brætspil, model-trains og diorama-belysning, og adgangskontrolsystemer med visuelt feedback.
