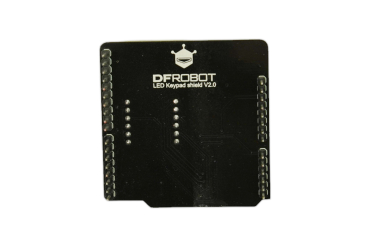

Segmented Displays er 7-segment LED-displays der viser tal og enkelte bogstaver. De er kompakte, lyse, synlige på lang afstand og perfekte til ure, tællere, termometre, målere og status-indikatorer. Hvert ciffer består af 7 segmenter (a-g) der kan tændes for at danne tal 0-9 og enkelte bogstaver. Udvalget rummer TM1637-baserede 0,56" 4-cifrede ur-displays i blå og grøn, Gravity I²C 4- og 8-cifrede LED segment-moduler i rød og grøn med dæmpning, samt et 7-Segment LED Keypad Shield med 5 trykknapper. Find displayet til ure, tællere, måleinstrumenter eller automation.
DFRobot
DFRobot
DFRobot
TIPA
DFRobot
TIPA
DFRobot
Et 7-segment display er den klassiske digitale skærm-type som vi alle kender fra digitale ure, mikrobølgeovne, regnemaskiner og tællere. Hvert ciffer består af 7 lysende streger (segmenter) arrangeret som et "8" — ved at tænde forskellige segmenter danner du tal 0-9 og enkelte bogstaver (A, b, C, d, E, F osv.).
7-segment displays findes i to varianter:
Med en driver-chip (TM1637, HT16K33) håndteres dette automatisk. Du behøver kun at vide det hvis du tilkobler bare 7-segment-LED'er direkte.
0,56" cifre med kolon i midten — perfekt til ure og tællere:

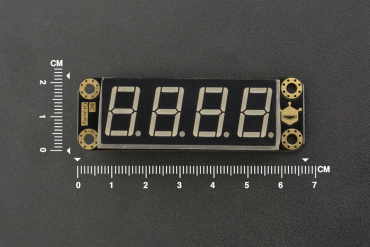

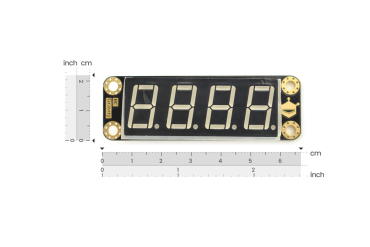

I²C-tilslutning, 8-niveau dæmpning, plug-and-play med Gravity-stik:

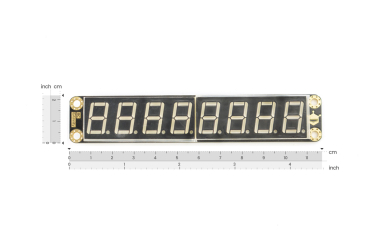

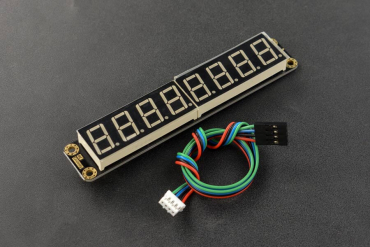

Større display til mere data, 16-niveau dæmpning:
| Cifre | Eksempler |
|---|---|
| 4 cifre | Klokke (HH:MM), temperatur (23,5), tæller (0-9999), procent (87%) |
| 4 cifre med kolon | Klokke (12:34), kogetimer (15:30) |
| 8 cifre | Dato (12.05.26), telefonnummer-input, klocke + dato samtidigt, lange tal |
#include <TM1637Display.h>
#define CLK 2
#define DIO 3
TM1637Display display(CLK, DIO);
void setup() {
display.setBrightness(0x0a); // 0-7
}
void loop() {
display.showNumberDec(1234);
delay(1000);
// Med kolon (klokke 12:34)
display.showNumberDecEx(1234, 0b01000000, true);
delay(1000);
}module.setNum(1234) til at vise tal7-segment displays kan ikke vise alt:
Hvis du har brug for tekst-menuer eller ikoner, vælg en Monochrome OLED eller LCD i stedet.
Digitale ure og vækkeure, kø-tællere og besøgs-tællere, termometre og hygrometre, måleinstrumenter (frekvens, spænding, strøm), kogetimer og kontrol-paneler, motionsudstyr-displays, parkeringskvitteringer, gas- og vandmålere, scoreboards til hjemmebyggede spil, retro-projekter med vintage-look, samt simple status-indikatorer i robotter og maskiner.
Til farve-skærme med fuld grafik, se Farve Displays. Til tekst-menuer på OLED og character LCD, se Monochrome Displays. Til LED-matrixer der kan vise scrolling tekst, se Matrix. Til selve LED'erne og driver-chips, se Lysdioder. Til real-time clock til ure, se RTC / timer Moduler. Til mikrocontrollere, se Arduino og ESP32 Boards. Tilbage til Displays oversigt.
