BNC, N, TNC, UHF, FME

Koaxstik til RF-, video- og antenneanvendelser i de mest udbredte standarder: BNC, N, TNC, UHF (PL-259/SO-239), FME og F-stik. Udvalget dækker crimp- og twist-on-stik til RG58, RG59, RG6 og RG8 koaxkabel — både kabelafslutninger og panelmonterede bøsninger, plus professionelle vandtætte stik til kabel-tv og udendørs antenneinstallationer fra Cabelcon. Til hobbybyggere, antenne-installatører, broadcast-teknikere, måleudstyrsbyggere og udviklere af RF-projekter.

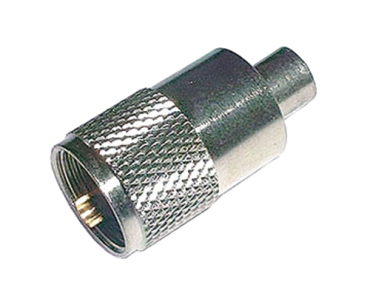

  • TIPA UHF-stik 10mm selvskærende twist-on (RG8, 213)
    Mængderabat

    TIPA

    TIPA UHF-stik 10mm selvskærende twist-on (RG8, 213)

    22,00
    DKK

    This item is only sold in badges of .

    eller

    Du skal vælge en variant.
    Minimumsmængde nået.
    Maksimal mængde nået
    Du er ved at bestille mere end vi har på lager. Resterende antal bliver bestilt fra vores leverandør. Lager beholdning = .
  • BNC-stik crimp 5mm (RG58) TIPA
    Mængderabat

    TIPA

    BNC-stik crimp 5mm (RG58) TIPA

    15,00
    DKK

    This item is only sold in badges of .

    eller

    Du skal vælge en variant.
    Minimumsmængde nået.
    Maksimal mængde nået
    Du er ved at bestille mere end vi har på lager. Resterende antal bliver bestilt fra vores leverandør. Lager beholdning = .
  • BNC crimpstik 6mm TIPA (RG59)
    Mængderabat

    TIPA

    BNC crimpstik 6mm TIPA (RG59)

    16,00
    DKK

    This item is only sold in badges of .

    eller

    Du skal vælge en variant.
    Minimumsmængde nået.
    Maksimal mængde nået
    Du er ved at bestille mere end vi har på lager. Resterende antal bliver bestilt fra vores leverandør. Lager beholdning = .
  • BNC-stik TIPA crimp 7mm (RG 6)
    Mængderabat

    TIPA

    BNC-stik TIPA crimp 7mm (RG 6)

    15,00
    DKK

    This item is only sold in badges of .

    eller

    Du skal vælge en variant.
    Minimumsmængde nået.
    Maksimal mængde nået
    Du er ved at bestille mere end vi har på lager. Resterende antal bliver bestilt fra vores leverandør. Lager beholdning = .
  • UHF-stik 5mm (RG58) selvskærende twist-on TIPA
    Mængderabat

    TIPA

    UHF-stik 5mm (RG58) selvskærende twist-on TIPA

    22,00
    DKK

    This item is only sold in badges of .

    eller

    Du skal vælge en variant.
    Minimumsmængde nået.
    Maksimal mængde nået
    Du er ved at bestille mere end vi har på lager. Resterende antal bliver bestilt fra vores leverandør. Lager beholdning = .
  • BNC-stik kontakt (panel) TIPA
    Mængderabat

    TIPA

    BNC-stik kontakt (panel) TIPA

    17,00
    DKK

    This item is only sold in badges of .

    eller

    Du skal vælge en variant.
    Minimumsmængde nået.
    Maksimal mængde nået
    Du er ved at bestille mere end vi har på lager. Resterende antal bliver bestilt fra vores leverandør. Lager beholdning = .

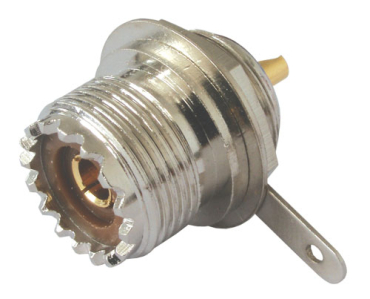

  • UHF-stik kontakt (panel, fastgørelsesmøtrik) TIPA
    Mængderabat

    TIPA

    UHF-stik kontakt (panel, fastgørelsesmøtrik) TIPA

    21,00
    DKK

    This item is only sold in badges of .

    eller

    Du skal vælge en variant.
    Minimumsmængde nået.
    Maksimal mængde nået
    Du er ved at bestille mere end vi har på lager. Resterende antal bliver bestilt fra vores leverandør. Lager beholdning = .

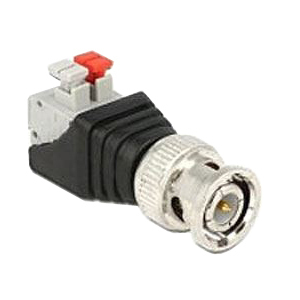

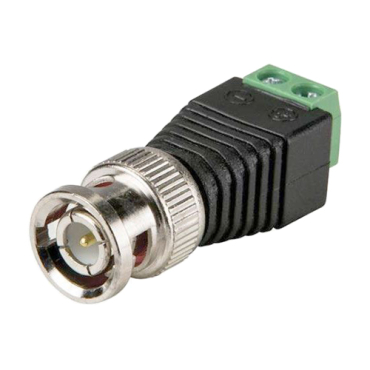

  • BNC-stik med terminalblok II TIPA
    Mængderabat

    TIPA

    BNC-stik med terminalblok II TIPA

    18,00
    DKK

    This item is only sold in badges of .

    eller

    Du skal vælge en variant.
    Minimumsmængde nået.
    Maksimal mængde nået
    Du er ved at bestille mere end vi har på lager. Resterende antal bliver bestilt fra vores leverandør. Lager beholdning = .

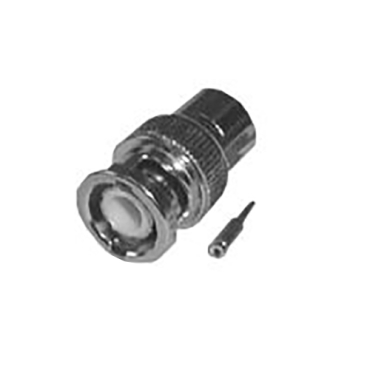

  • BNC connector 6mm (RG59)
    Mængderabat

    BNC connector 6mm (RG59)

    15,00
    DKK

    This item is only sold in badges of .

    eller

    Du skal vælge en variant.
    Minimumsmængde nået.
    Maksimal mængde nået
    Du er ved at bestille mere end vi har på lager. Resterende antal bliver bestilt fra vores leverandør. Lager beholdning = .

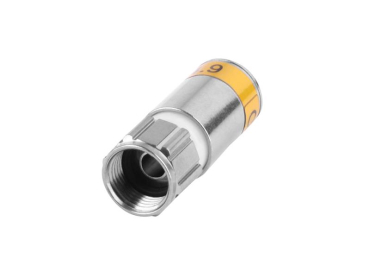

  • Vandtæt krympetætningsstik CABELCON F-6-TD 4.9 SHORT TD 1.02
    Mængderabat

    CABELCON

    Vandtæt krympetætningsstik CABELCON F-6-TD 4.9 SHORT TD 1.02

    18,00
    DKK

    This item is only sold in badges of .

    eller

    Du skal vælge en variant.
    Minimumsmængde nået.
    Maksimal mængde nået
    Du er ved at bestille mere end vi har på lager. Resterende antal bliver bestilt fra vores leverandør. Lager beholdning = .

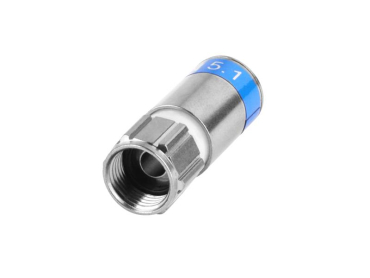

  • Vandtæt krympetætningsstik CABELCON F-6-TD 5.1 TD 1.13
    Mængderabat

    CABELCON

    Vandtæt krympetætningsstik CABELCON F-6-TD 5.1 TD 1.13

    19,00
    DKK

    This item is only sold in badges of .

    eller

    Du skal vælge en variant.
    Minimumsmængde nået.
    Maksimal mængde nået
    Du er ved at bestille mere end vi har på lager. Resterende antal bliver bestilt fra vores leverandør. Lager beholdning = .

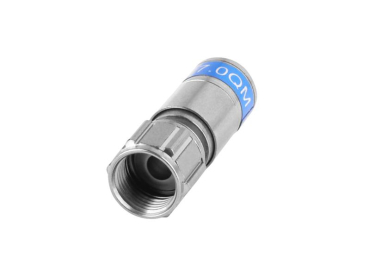

  • Vandtæt krympetætningsstik F-6-TD QM 7.0 uden O-ring RG6 1,13 TD CABELCON
    Mængderabat

    CABELCON

    Vandtæt krympetætningsstik F-6-TD QM 7.0 uden O-ring RG6 1,13 TD CABELCON

    22,00
    DKK

    This item is only sold in badges of .

    eller

    Du skal vælge en variant.
    Minimumsmængde nået.
    Maksimal mængde nået
    Du er ved at bestille mere end vi har på lager. Resterende antal bliver bestilt fra vores leverandør. Lager beholdning = .

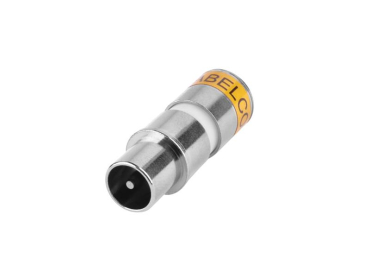

  • Vandtæt krympetætningsstik CABELCON IECM-6-TD 4,9 TD 1,02
    Mængderabat

    CABELCON

    Vandtæt krympetætningsstik CABELCON IECM-6-TD 4,9 TD 1,02

    22,00
    DKK

    This item is only sold in badges of .

    eller

    Du skal vælge en variant.
    Minimumsmængde nået.
    Maksimal mængde nået
    Du er ved at bestille mere end vi har på lager. Resterende antal bliver bestilt fra vores leverandør. Lager beholdning = .

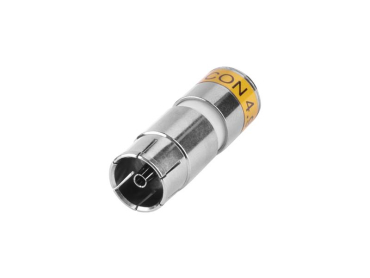

  • Vandtæt krympetætningsstik CABELCON IECF-6-TD 4,9 TD 1,02 for RG6 kabler
    Mængderabat

    CABELCON

    Vandtæt krympetætningsstik CABELCON IECF-6-TD 4,9 TD 1,02 for RG6 kabler

    24,00
    DKK

    This item is only sold in badges of .

    eller

    Du skal vælge en variant.
    Minimumsmængde nået.
    Maksimal mængde nået
    Du er ved at bestille mere end vi har på lager. Resterende antal bliver bestilt fra vores leverandør. Lager beholdning = .

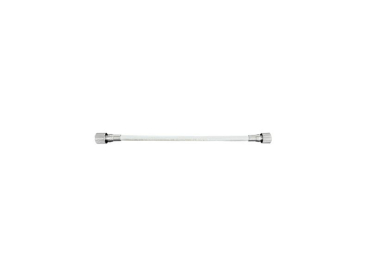

  • Hurtigkobler SC-TDJ59A CABELCON 20 cm RF-forbindelseskabel 75 Ohm
    Mængderabat

    CABELCON

    Hurtigkobler SC-TDJ59A CABELCON 20 cm RF-forbindelseskabel 75 Ohm

    61,00
    DKK

    This item is only sold in badges of .

    eller

    Du skal vælge en variant.
    Minimumsmængde nået.
    Maksimal mængde nået
    Du er ved at bestille mere end vi har på lager. Resterende antal bliver bestilt fra vores leverandør. Lager beholdning = .

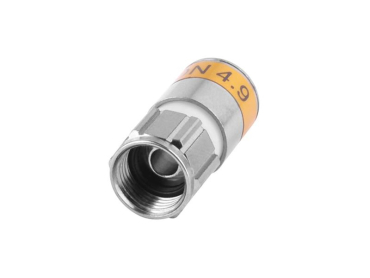

  • Waterproof crimp connector CABELCON F-6-TD 4.9 TD 1.02
    Mængderabat

    26.11.2025

    Waterproof crimp connector CABELCON F-6-TD 4.9 TD 1.02

    17,00
    DKK

    This item is only sold in badges of .

    eller

    Du skal vælge en variant.
    Minimumsmængde nået.
    Maksimal mængde nået
    Du er ved at bestille mere end vi har på lager. Resterende antal bliver bestilt fra vores leverandør. Lager beholdning = .

Hvilket koaxstik vælger jeg?

Koaxstik findes i mange standarder, og hvert er udviklet til en bestemt brug. Det rigtige valg afhænger af tre ting: hvilken kabeltype du har, hvilken frekvens og effekt du arbejder med, og hvilket apparat den anden ende skal i. Her er de fem familier i kategorien:

BNC (Bayonet Neill–Concelman)

  • Hurtigt bajonetlås — drej en kvart omgang og det sidder fast. Perfekt til måleudstyr og videosignal hvor man ofte sætter til og fra.
  • Frekvensområde: typisk DC til 4 GHz, op til 11 GHz på præcisionsversioner.
  • Impedans: 50 Ω (måleudstyr, RF) eller 75 Ω (video, kabel-tv). Stikkene ser ens ud — tjek altid databladet.
  • Bruges på: oscilloskoper, signalgeneratorer, frekvenstællere, broadcast-video (SDI), CCTV-kameraer, ældre Ethernet (10BASE2).
  • Kabel: typisk RG58 (5 mm), RG59 (6 mm) og RG6 (7 mm).

N (Neill)

  • Skruelås — gevindforbindelse, mere robust og bedre tæthed end BNC.
  • Frekvensområde: DC til 11 GHz (standard), op til 18 GHz på præcision.
  • Impedans: oftest 50 Ω; 75 Ω-version findes også.
  • Bruges på: WiFi- og GSM-antenner, mobil-basestationer, professionelle RF-installationer, udendørs antennemontering hvor mekanisk styrke er vigtig.
  • Tåler højere effekt end BNC og er mere modstandsdygtig over for fugt.

TNC (Threaded Neill–Concelman)

  • Mellemløsning — som BNC men med skruegevind i stedet for bajonet.
  • Frekvensområde: DC til 11 GHz.
  • Bruges på: mobil-/marin-antenner, militært udstyr, præcisions-RF-instrumenter — samme kabler som BNC men mere vibrationssikker.

UHF / PL-259 (han) og SO-239 (hun)

  • Den klassiske "amatørradio-stik" — stort skruegevind, ikke konstant impedans.
  • Frekvensområde: DC til ca. 300 MHz (HF, VHF). Bruges til 27 MHz CB, 144 MHz amatørradio, 27/40/433 MHz PMR og industrielt udstyr.
  • Impedans: "tilnærmet" 50 Ω — ikke konstant ved højere frekvenser, derfor ikke til 1+ GHz.
  • Kabel: RG58 (5 mm), RG8 og RG213 (10 mm) til længere kabelføringer med lavt tab.
  • Selvskærende twist-on-stik er også tilgængelige — installeres uden specialværktøj men har lidt højere overgangsmodstand.

F-stik

  • Den klassiske "tv-antennestik" — F-han har en pin der er kabelets indre leder selv.
  • Frekvensområde: DC til 3 GHz typisk; specialversioner op til 6 GHz.
  • Impedans: 75 Ω (standard for tv- og satellit-anvendelser).
  • Bruges på: kabel-tv, satellit, terrestrisk dvb-t, FM-radio og bredbåndsmodem.
  • Kabel: RG6 (7 mm) primært; nogle gange RG59.
  • Cabelcon kompressionsstik er industristandard hos kabel-tv-operatører — IPX8-tæt, op til 130 dBi afskærmning, holder 50 % af kabelets trækstyrke.

FME

  • Lille kompakt stik til mobile/bil-installationer hvor pladsen er trang. Ofte brugt på 4G/LTE-modems og kompakte mobilantenner.
  • Frekvensområde: typisk DC til 2 GHz.
  • Impedans: 50 Ω.

Termineringsmetoder

  • Crimp — fagligt set den bedste metode. Stikket presses sammen om kabelets yderkappe og indre leder med en speciel crimpetang. Lav overgangsmodstand, god afskærmning, vandtæt med Cabelcon-typen.
  • Twist-on / self-drilling — skrues på kablet uden specialværktøj. Hurtigt, men kan være mindre lufttæt og have lidt højere modstand. God til midlertidige eller hobby-installationer.
  • Lodning — sjælden i dag på koaxkabel, men findes på panelmonterede stik.
  • Skrue/terminalblok — TIPA's BNC-stik med terminalblok, hvor en uafmonteret signalledning klemmes fast med en skrue uden lodning. Praktisk til hobby- og lærings-rigs.

Kabel og stik — match dem rigtigt

KabeltypeDiameterBrugTypisk impedans
RG585 mmBNC-måling, lavbåndet RF50 Ω
RG596 mmVideo, ældre kabel-tv75 Ω
RG67 mmModerne tv, satellit, bredbånd75 Ω
RG8 / RG21310 mmAmatørradio, lange kabelføringer, høj effekt50 Ω
LMR-200/240/4005–10 mmLavtab WiFi, mobil, antenner50 Ω

Sådan vælger du

  • Hvilket apparat? Oscilloskop / signalgenerator → BNC. Antenne-tilslutning på router/modem → typisk N eller SMA (se også Antenner og tilbehør). Tv/satellit → F. Amatørradio → UHF (PL-259). 4G-modem → SMA eller FME.
  • 50 eller 75 Ω? Afhænger af systemet — man kan ikke blande. Måleudstyr og RF er 50 Ω, video og tv er 75 Ω.
  • Hvilket kabel? Tjek diameter af kablets yderkappe og diameteren af den indre leder. Cabelcon-stik er fx beregnet til specifikke RG6-tykkelser (1,02 og 1,13 mm indre leder).
  • Indendørs eller udendørs? Udendørs kræver vandtætte stik (Cabelcon F-6-TD eller N-stik med pakning). IP-klassificering X8 betyder beskyttelse mod vandstråler og kortvarig nedsænkning.
  • Hvor høj effekt? BNC og F er begrænset. UHF og N tåler mere — N op til 1 kW ved 1 GHz.

Termineringsteknik

  • Strip længden korrekt — hvert stik har et databladsangivet stripmål for yderkappe, skærm og dielektrikum. Forkert længde giver kortslutning eller dårlig kontakt.
  • Brug rigtig crimpetang — en seks-/ottekantet med korrekt diameter. Tang fra værktøjsbutikken giver dårlig afskærmning og høj overgangsmodstand.
  • Mål med VNA hvis muligt — en netværksanalysator kan vise om stikket har mismatch og om afskærmningen virker.
  • Trækaflastning — sørg for at stikket ikke bærer hele kablet. Brug klemmer eller kabelbinder til at føre stress væk fra stikket.

Adaptere

Ofte skal man konvertere mellem standarder — fx en N-til-SMA-adapter til at koble en stor antenne til et lille modem. Fælles for alle adaptere er, at de tilføjer overgangstab. Hold antallet af adaptere lavt og brug gennemgående kabel hvor det er muligt.

Relaterede kategorier

Til antenner og pigtails: Antenner og tilbehør. Til kabler i sig selv: Kabler og ledninger. Til F-stik som færdige bøsninger: F sockets. Til værktøj som crimpetang og kabelstripper: Værktøj. Til andre signal-stik: Diverse stik.
