F-stik (F-connectors) er den klassiske 75 Ω-stikfamilie til kabel-tv, satellit, terrestrisk dvb-t, FM-radio og bredbåndsmodem. Udvalget dækker F-stik til koaxkabel i 5,0 mm (RG58), 6,0 mm (RG59), 6,8/7,0/7,2 mm (RG6) og 10 mm (RG8/RG213) — som twist-on, kompressionsstik, hurtigkoblinger og gummiringsforseglede udgaver til udendørs brug, samt panel-bøsninger med møtrik (16 mm) til chassis-montering. Til antenne- og tv-installatører, satellit-teknikere, broadcast-folk og hobby-brugere.
F-stikket er den lille runde 75 Ω-konnektor, der sidder bag på næsten alle tv'er, antenneforstærkere, satellitmodtagere og bredbåndsmodem. Det blev udviklet i 1950'erne og er stadig den dominerende standard fordi det er enkelt, billigt at producere og tæt nok til indendørs brug.
Det specielle ved F-stikket er, at kabelets indre kobberleder selv fungerer som center-pin. Der er altså ingen separat pin-kontakt at lodde eller crimpe — den blottede leder skydes blot ind igennem stikket. Det gør terminering hurtig og pålidelig.
Hvilket F-stik til hvilket kabel?
F-stik kommer i forskellige størrelser, der skal matche kabelets ydre diameter:
5,0 mm — til RG58 koaxkabel. Mindre, brugt på tyndere tv-tilledninger og enkelte antennekabler.
6,0 mm — til RG59. Den klassiske kabel-tv-tilledning fra 1980-90'erne.
6,8 mm, 7,0 mm, 7,2 mm — til RG6. Den mest udbredte kabeltype i moderne kabel-tv, satellit og bredbåndsinstallationer. Yderdiameteren varierer en smule afhængigt af kappemateriale, så vælg det stik der passer præcist til dit kabel.
10 mm — til RG8/RG213 kraftigere lavtabskabel til længere kabelføringer eller højere effekt.
Brug et stik der er lidt for stort til kabelet, og du får en løs forbindelse med signaltab. Brug et der er lidt for lille, og det er enten umuligt at montere eller skader skærmflettet.
Termineringsmetoder

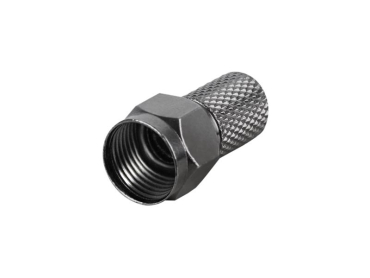

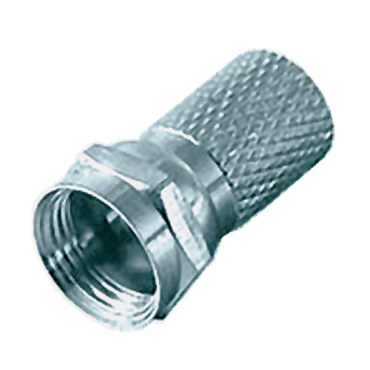

Twist-on (skrue-på) — den enkleste metode. Stikket har et indre gevind der skæres ind i kabelets yderkappe når man drejer det på. Hurtigt og uden specialværktøj. Ulempe: ikke vandtæt og kan løsne sig over tid.

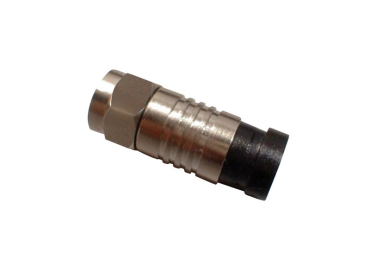

Kompressionsstik — kræver en speciel kompressionstang der presser bagperlen i stikket fast om kabelet. Giver en luft- og vandtæt forbindelse, lavere overgangsmodstand og bedre afskærmning. Industristandard hos kabel-tv-operatører.

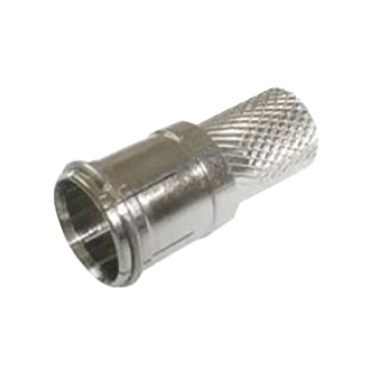

Hurtigkobling (push-on) — skydes blot på uden at skrue. Praktisk til midlertidige forbindelser og test, ikke til permanent installation.
Gummiring (rubber band/ringlet) — versioner med integreret gummi-O-ring der tætner mellem stik og kabel. Velegnet til udendørs montering hvor regn og fugt kan trænge ind langs kabelet.
Han eller hun? Stik eller bøsning?
F-han (plug) — standard kabelafslutning med gevind på ydersiden. Skrues fast i en F-bøsning.

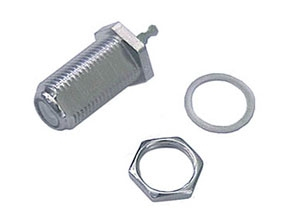

F-hun (jack/socket/panel) — bøsning med gevind på indersiden. Sidder typisk bag på apparatet eller monteres i et panel/kabinet med møtrik. Udvalget rummer også 16 mm panel-bøsninger med fan-spændeskive og møtrik til chassis-montering.
Tekniske data
Impedans: 75 Ω (standard for tv- og satellit-anvendelser).
Frekvensområde: DC til 1 GHz på almindelige stik; DC til 3 GHz på kvalitetsstik (Cabelcon-niveau); enkelte præcisionsversioner op til 6 GHz.
Afskærmning: 70-90 dB på twist-on; 100-130 dB på kompressionsstik.
Mismatch loss: >15-20 dB på twist-on; >35 dB på professionelle kompressionsstik.
Driftstemperatur: typisk -40 til +85 °C.
Materialer: Forniklet messing-krop, fortinnet stål-kompressionsperle, plastisk indvendig isolator (typisk PE eller Delrin).
Sådan vælger du
Mål kabelets yderdiameter med en skydelære. Et 7,0 mm RG6 kabel kræver et 7,0 mm F-stik.
Indendørs eller udendørs? Indendørs → twist-on eller standard kompression. Udendørs → vælg gummiring-tætnet eller dedikeret IP-klassificeret kompressionsstik.
Hvor høj frekvens? Standard FM-radio og analog tv → almindelige stik. Digital satellit (DVB-S2) op til 2,15 GHz og bredbånd op til 1,2 GHz → vælg HQ- eller kompressionsstik for at undgå tab.
Permanent eller midlertidig? Permanent installation → kompression. Midlertidigt eller test → twist-on eller hurtigkobling.
Panel- eller kabelmontering? Til chassis i et kabinet → 16 mm panel-bøsning med møtrik. Til kabelafslutning → han-stik der matcher kabeldiameteren.
Termineringsteknik (twist-on)
Strip yderkappen ca. 10 mm — pas på ikke at skære skærmflettet over.
Fold skærmen tilbage over yderkappen, så den vender bagud.
Strip dielektrikummet (det hvide skum) ca. 6-8 mm — så center-lederen står frit. Lad ca. 2 mm dielektrikum stå mellem skærm og leder.
Skru F-stikket på kabelets yderkappe — dreje med uret indtil dielektrikummet er fløjten med stikkets indvendige skulder.
Tjek at center-lederen stikker 2-3 mm ud over stikkets forkant og er ren og rød/orange (ikke oxideret).
Til kompressionsstik bruges en specialtang der presser bagperlen ind. Følg altid stikkets datablad — strip-længden er kritisk.
Almindelige fejl
For meget center-leder — stikker mere end 3 mm ud, kan give kortslutning eller dårlig kontakt i bøsningen.
For lidt center-leder — når ikke ind til kontaktfladen i bøsningen, ingen signal.
Skærmtråde der berører center-lederen — kortslutter signal til jord, ingen tv-billede.
Forkert stik-størrelse — løs samling, signal hopper og falder.
Knækket dielektrikum — for skarp bøjning af kabelet ved stikket forringer impedans-matching.
Almindelige anvendelser
Kabel-tv (DVB-C) på koblingsboks i opgangen og bag tv'et.
Antenne-tv (DVB-T/T2) — fra antenne på taget til tunet på tv'et.
Satellit-tv (DVB-S/S2) — LNB på parabol til receiver. Kræver ofte kvalitets-kompressionsstik fordi LNB sidder udendørs.
FM-radio — antennetilslutning på FM-tunere.
Bredbåndsmodem — kabel-tv-leverandørens internet kommer typisk på et F-stik.
Multiswitch-installationer — store satellit-installationer i etageboliger og hoteller.
