USB-stik er han- og hun-konnektorerne i USB-familien — fra det klassiske rektangulære USB-A til moderne USB-C, Micro-B, Mini-B og Type-B. Udvalget fokuserer på USB Type-A: kabel-konnektorer til crimping (GOOBAY 12035 og 12025), HADEX USB-A med integreret terminalblok til lodningsfri kabel-til-stik-tilslutning, samt SparkFun USB Type-A Female Breakout der bringer VCC, GND, D- og D+ ud til 0,1" header til breadboard-prototyping. Til hobbybyggere, makere og projektudviklere der laver custom USB-værter og -enheder.

  • USB-A stik med terminalblok HADEX
    Mængderabat

    HADEX

    USB-A stik med terminalblok HADEX

    31,00
    DKK

    This item is only sold in badges of .

    eller

    Du skal vælge en variant.
    Please select a variant for all bundle products.
    Minimumsmængde nået.
    Maksimal mængde nået
    Du er ved at bestille mere end vi har på lager. Resterende antal bliver bestilt fra vores leverandør. Lager beholdning = .
  • USB-A stik med terminalblok HADEX
    Mængderabat

    HADEX

    USB-A stik med terminalblok HADEX

    34,00
    DKK

    This item is only sold in badges of .

    eller

    Du skal vælge en variant.
    Please select a variant for all bundle products.
    Minimumsmængde nået.
    Maksimal mængde nået
    Du er ved at bestille mere end vi har på lager. Resterende antal bliver bestilt fra vores leverandør. Lager beholdning = .
  • USB-konnektor GOOBAY 12035 med crimptangholder
    Mængderabat

    GOOBAY

    USB-konnektor GOOBAY 12035 med crimptangholder

    18,00
    DKK

    This item is only sold in badges of .

    eller

    Du skal vælge en variant.
    Please select a variant for all bundle products.
    Minimumsmængde nået.
    Maksimal mængde nået
    Du er ved at bestille mere end vi har på lager. Resterende antal bliver bestilt fra vores leverandør. Lager beholdning = .

Hvad er USB?

USB (Universal Serial Bus) er den serielle kommunikations-standard der har domineret PC-tilslutninger siden slutningen af 1990'erne. Standarden specificerer både stik, kabler, signalering og protokol — og leverer både data og strøm i samme kabel. I dag er USB det normale middel til at tilslutte tastaturer, mus, harddiske, telefoner, mikrocontrollere og næsten alt andet til en computer.

USB-stikfamilien

  • USB Type-A — det klassiske rektangulære stik. Sidder i alle stationære computere, laptops, ladestationer og hubs. Han-stikket på kabelet, hun-bøsningen på værts-enheden. Dette er hvad udvalget her fokuserer på.
  • USB Type-B — det "kvadratiske" stik der typisk sidder bag på printere, gamle scannere og MIDI-instrumenter. På vej ud af brug, men findes stadig på nye bordsynthesizere og labudstyr.
  • USB Mini-B — 5-pin mindre version, brugt på ældre kameraer og GPS-enheder. Næsten udfaset.
  • USB Micro-B — flad 5-pin, dominerede smartphones og tablets fra ca. 2010 til 2017. Stadig på mange Android-tilbehør, e-bog-læsere og budget-enheder.
  • USB Type-C — det moderne reversible 24-pin stik. Erstatter alle de øvrige typer. Kan levere op til 240 W (USB-PD 3.1) og data op til 80 Gbps (USB4 v2). På nye telefoner, laptops, monitorer, hovedtelefoner og udviklingsboards.

USB Type-A — udvalget

Kabel-konnektorer (han) til crimping

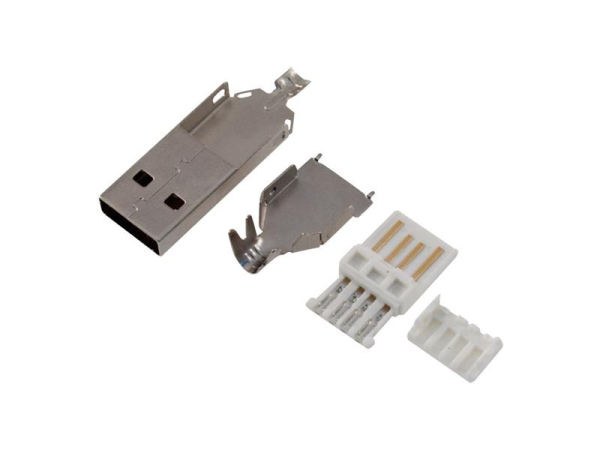

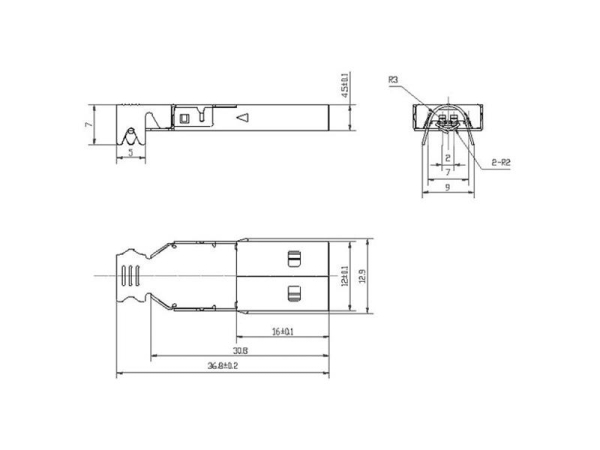

  • GOOBAY 12035 USB-konnektor med crimptangholder — han-stik der crimpes på et eksisterende USB-kabel. Holderen gør det nemmere at få stikket korrekt placeret i en specialiseret crimpetang. Til reparation af knækkede USB-kabler eller fremstilling af kabler i præcis den længde du har brug for.
  • GOOBAY 12025 USB-stik — universal Type-A han-stik til kabelmontering. Til dataoverførsel og opladning på custom-byggede kabler.
  • USB-A kabel connector — generisk Type-A han-konnektor til kabelmontering.

USB-A med integreret terminalblok (lodningsfri)

  • USB-A stik med terminalblok HADEX (24,80) og USB-A stik med terminalblok HADEX (27,20) — to varianter af USB Type-A bøsninger med en integreret 4-pol skrueterminal på bagsiden. Du kan koble løse ledere (VCC, D-, D+, GND) til USB-bøsningen uden at lodde — perfekt til hurtige prototyper, USB-pass-through-bokse, eller til at lave et USB-tilslutningspunkt i et kabinet uden at skulle håndtere den fine USB-loddefod. Se også Terminaler for andre lodningsfri tilslutningstyper.

Breakout-boards til prototyping

USB-A pinout

Et standard USB Type-A-stik har 4 pin:

  • Pin 1: VBUS — +5 V strøm (rød ledning).
  • Pin 2: D- — Data minus (hvid ledning).
  • Pin 3: D+ — Data plus (grøn ledning).
  • Pin 4: GND — Stel/jord (sort ledning).

USB 3.0 / 3.1 / 3.2 USB-A har yderligere 5 pin (SuperSpeed differential pairs + GND drain), placeret i en anden række længere inde. De ekstra pin bruges kun ved 5-20 Gbps-overførsler, men USB 3 Type-A er bagudkompatibel med USB 2.0-enheder.

USB-versioner og hastigheder

  • USB 1.1 — Low Speed 1,5 Mbps og Full Speed 12 Mbps. Tastaturer, mus.
  • USB 2.0 — Hi-Speed 480 Mbps. Det meste hobby-USB; Arduino, ESP32, sensor-moduler.
  • USB 3.0 / 3.1 Gen 1 — SuperSpeed 5 Gbps.
  • USB 3.1 Gen 2 / 3.2 Gen 2 — SuperSpeed+ 10 Gbps.
  • USB 3.2 Gen 2x2 — 20 Gbps (kun via Type-C).
  • USB4 — 40 Gbps (kun via Type-C).
  • USB4 v2 — 80 Gbps (asymmetrisk 120 Gbps; kun via Type-C).

Strøm på USB

  • USB 2.0: 5 V, op til 500 mA = 2,5 W.
  • USB 3.0: 5 V, op til 900 mA = 4,5 W.
  • USB Battery Charging (BC 1.2): op til 1,5 A = 7,5 W.
  • USB-C 5 V: op til 3 A = 15 W.
  • USB Power Delivery (USB-PD): 5/9/12/15/20/28/36/48 V, op til 5 A = max 240 W på Type-C.

Ved hobby-projekter regnes typisk med 500 mA fra en USB-A-port — gå over det og du risikerer at host'en lukker ned eller at en polyfuse blæser. Til mere strøm: eksterne strømforsyninger eller en powered USB-hub.

Sådan vælger du

  • Reparation eller nyt kabel? Vælg en kabel-han-konnektor (GOOBAY 12025 eller 12035) og crimp den på efter at have skrællet det gamle stik af.
  • Custom-kabinet med USB-tilslutning? HADEX USB-A med terminalblok lader dig montere en USB-bøsning i kabinetvæggen og koble løse ledere uden lodning.
  • USB-host-prototype? SparkFun USB-A Female Breakout giver dig hurtigt 4 pin på 0,1" pitch til breadboard-test.
  • USB-C nødvendigt? Type-A er stadig den mest udbredte standard på hobby-elektronik (Arduino Uno R3, ESP32 dev-boards, Raspberry Pi Pico via USB-A-til-Micro-B-kabel). Til USB-C: undersøg via søgning i webshoppen.
  • Skal du levere mere end 500 mA? Lav et eksternt 5 V power-rail med skrueterminal i stedet for at trække alt fra USB. Se Strømforsyninger.

Tekniske data — USB-A

  • Pin-antal: 4 (USB 2.0) eller 9 (USB 3.0+).
  • Strømrating: Specifikation: 1,5 A pr. pin på USB-A. Praktisk grænse: 500 mA pr. port på USB 2.0, 900 mA på USB 3.0.
  • Spændingsrating: nominelt 5 V, 5,25 V max, 4,4 V min på enden af et lange kabel.
  • Mating cycles: minimum 1.500 (specifikation); kvalitet-stik tåler 5.000-10.000.
  • Kabel-AWG: typisk AWG 28 (signal) + AWG 24 eller 22 (strøm) i USB 2.0-kabler. Tykkere kabler har lavere spændingsfald ved 500+ mA.
  • Maks kabellængde (USB 2.0): 5 m. USB 3.0 passive: 3 m. Til længere afstande: aktive forlængere eller USB-over-Ethernet.

Almindelige anvendelser

  • Reparation af knækkede kabler — typisk på opladerkabler hvor stikket har taget form efter mange brugscyklusser.
  • Custom USB-hubs og dock-stationer — eget kabinet med USB-A-bøsninger til 5 V-fordeling og data-routing.
  • USB-host på Arduino Mega 2560 ADK eller Raspberry Pi — tilslutning af USB-perifere enheder via en breakout-board.
  • USB-strømforsyning til sensor-moduler — udnytte 5 V fra en USB-port til at drive et lille kredsløb.
  • Kabinet-monteret USB-A-bøsning — lade slutbrugeren tilslutte sit eget USB-kabel til dit produkt uden at åbne kabinettet.
  • Reverse-engineering og test-rigge — USB-breakout giver let adgang til D+/D- til måling af USB-trafik med oscilloskop eller logic analyzer (se Værktøj).

Almindelige fejl

  • Polariteten vendt — USB er ikke vendbart. Hvis VCC og GND byttes om, ryger 5V-rail på enheden eller hosten lukker porten ned.
  • D+ og D- byttet — virker ofte stadig (USB-protokollen er differential), men giver fejlforhandling og lavere hastighed. Følg altid USB-specifikationens farvekodning.
  • For tyndt kabel — over 1-2 m falder spændingen mærkbart ved 500 mA strømtræk. Vælg AWG 22 eller 20 til længere kabler.
  • Manglende afskærmning — uden korrekt jordet skærm kan EMI fra strømforsyninger eller motorer give datafejl. Brug afskærmet kabel og forbind skærmen til chassis-jord.
  • Forkert pin på USB 3 — USB 3-stik har 9 pin i 2 rækker. Glem ikke at de bagerste 5 pin også skal kobles til at understøtte SuperSpeed.

Relaterede kategorier

Til USB-kabler at terminere eller bruge: Kabler og ledninger. Til andre stik-typer: Headers, D-Sub, JST, Diverse stik. Til lodningsfri tilslutning generelt: Terminaler. Til prototyping: Breadboard, Hulprint. Til boards med USB-host eller -device: Arduino-boards, Raspberry Pi-boards, udviklingsplatforme. Til 5 V-strømforsyning udover USB: Strømforsyninger. Til crimpetang og strippetang: Værktøj.
