Et Arduino shield er et printkort der stables direkte ovenpå et Arduino-board og tilføjer en specifik funktion uden lodning. Sortimentet dækker motor- og servostyring (DC, stepper, servo), netværk (Ethernet, CAN-bus, RS232/485, DMX), display og input (LCD med tastatur, joystick), prototyping og skrueterminal-shields, samt I/O-udvidelse til både Uno-, Mega- og Nano-formater. Stik shield'et på, upload kode, og funktionen er tilføjet. Til hobbyister, makers og udviklere der vil udvide et Arduino-projekt hurtigt og pålideligt.
Læs mere om hvordan shields virker, de forskellige typer og hvilken form-faktor du skal vælge længere nede — eller gå tilbage til Arduino-oversigten, Arduino boards, Arduino Kits og Arduino Tilbehør.
DFRobot
DFRobot
DFRobot
DFRobot
Trusted Supplier
Trusted Supplier
TIPA
DFRobot
DFRobot
DFRobot
DFRobot
DFRobot
DFRobot
DFRobot
DFRobot
DFRobot
DFRobot
DFRobot
DFRobot
DFRobot
DFRobot
DFRobot
Arduino
DFRobot
DFRobot
DFRobot
Arduino
DFRobot
DFRobot
DFRobot
DFRobot
DFRobot
DFRobot
DFRobot
DFRobot
DFRobot
Et shield har samme stik-placering som Arduino-boardet selv — typisk Uno R3-footprint med dets fire stikrækker. Du trykker det ned ovenpå boardet, og strøm, ground og signal-pins forbindes automatisk. De fleste shields bruger kun et udvalg af pins, så du kan ofte stable flere shields ovenpå hinanden, så længe de ikke kæmper om samme pins. Til Mega 2560 og Nano findes der særskilte form-faktorer.
Den største kategori er motor-shields. Arduino Motor Shield R3 med L298P kan styre to DC-motorer eller én stepper ved 5-12V og 2A pr. kanal. Til mere strøm vælg Quad DC Motor Shield med TB6612FNG. Til steppermotorer har vi TMC260 (silent driver) og DRV8825 (mikrostepping dual bipolar). Til servoer, herunder Dynamixel AX, er der Smart Digital Servo Shield.

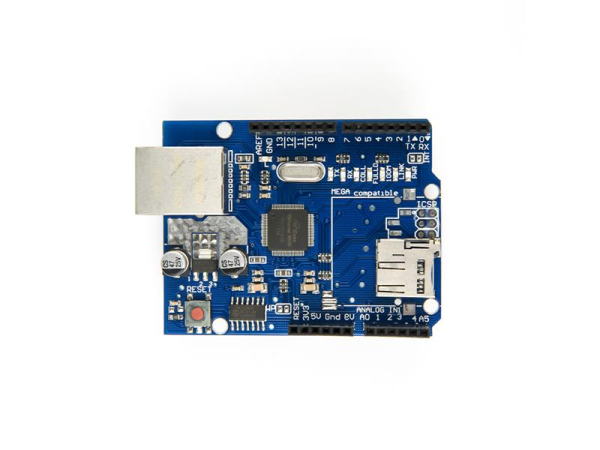

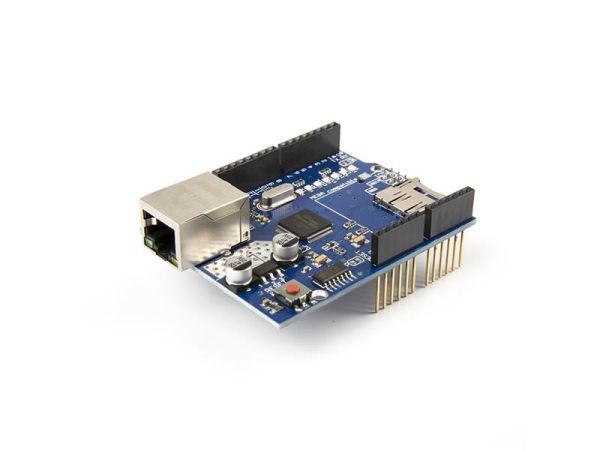

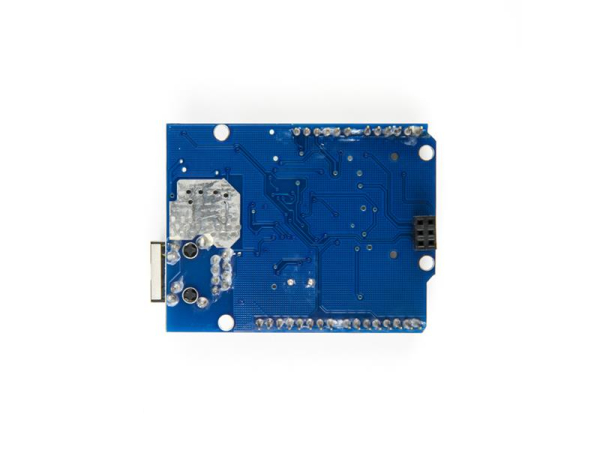

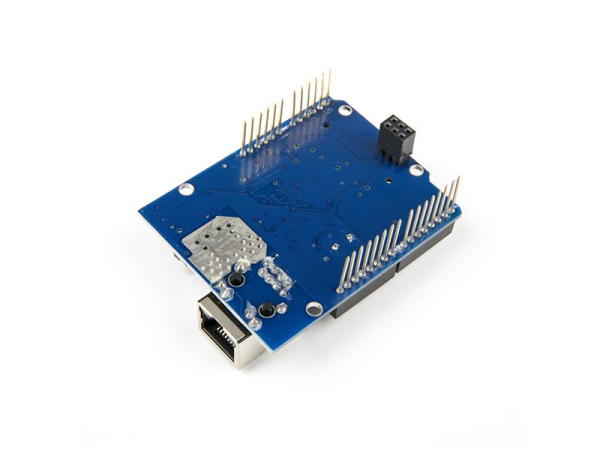

Til Ethernet er klassikeren W5100-shield med RJ-45 og microSD-slot. W5200- og W5100S-varianter giver højere ydelse og Mega-kompatibilitet. Til industriel kommunikation har vi RS232- og RS485-shields, CAN BUS-shield med MCP2515 til bil- og automation-projekter, samt DMX-shield til lysstyring i teater og scene. DTMF-shield dekoder telefonsignaler, og Mini Ethernet med ENC28J60-chip er en kompakt alternativ til de fulde shields.
Til brugerinterface er LCD KeyPad Shield klassikeren — 16x2 HD44780-display og fem knapper. Input Shield har dual-axis joystick og fire farvede knapper. Prototyping Shield og Proto Screw Shield giver dig en mini-breadboard eller skrueterminaler oven på Arduino'en, så du kan teste kredsløb direkte. Mega Prototyping Shield har større areal og separate +5V/GND-skinner.
Når du har brug for flere stikpunkter eller en mere robust forbindelse, vælg en I/O Expansion- eller terminal-shield. Gravity-serien fra DFRobot tilbyder farvekodede 3-pin headers (signal, V, GND) der gør sensor-tilkobling plug-and-play. Screw Shield og Terminal Block Shield har skrue-klemmer der holder ledningerne fast — afgørende i fastinstallationer eller flytbart udstyr. Mega Multi IO understøtter op til 4 stablede shields.
Vigtigt at vide før du vælger: tjek hvilke pins shield'et bruger, hvis du vil stable flere. To shields der begge bruger pin D10 fungerer ikke sammen — datablad eller produktbeskrivelse angiver pin-mapping.
Tjek altid kategori og form-faktor før køb. Uno R3-footprint passer på Uno, Leonardo og de fleste klones. Mega-shields er længere og bruger flere pins; de virker også på Due. Nano-shields er smalle med stik til Nano- eller Mini-formater. Et Uno-shield passer ikke på Mega medmindre det specifikt er angivet, og omvendt. Tjek datablad eller produktbeskrivelse hvis du er i tvivl.
