DFRobot

Varenr. DFR0258

RS232 Shield for Arduino, DB9, 5V, Mode Switch, LED

120,00
DKK

Lagerstatus: Bestil før Onsdag kl 19 og varen afsendes Tirsdag ugen efter

Køb flere og spar:

99,00 DKK pr. stk.
Spar 18%
85,00 DKK pr. stk.
Spar 29%

This item is only sold in badges of .

eller

Du skal vælge en variant.
Minimumsmængde nået.
Maksimal mængde nået
Du er ved at bestille mere end vi har på lager. Resterende antal bliver bestilt fra vores leverandør. Lager beholdning = .
  • Fri fragt ved køb over 999 kr

    Til pakkeshop i DK Læs mere.

  • 60 dages returret

    Se venligst Handelsbetingelser Læs mere.

  • Danmarks største udvalg

    Over 4000 produktnumre Læs mere.

Introduction

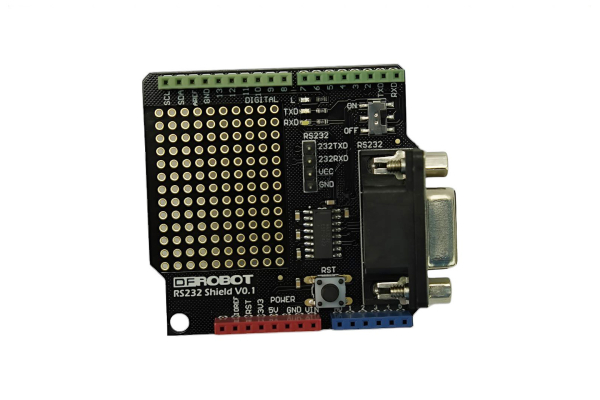

This RS232 Shield for Arduino is designed for the Arduino controller,and it can easily convert UART to RS232 interface.

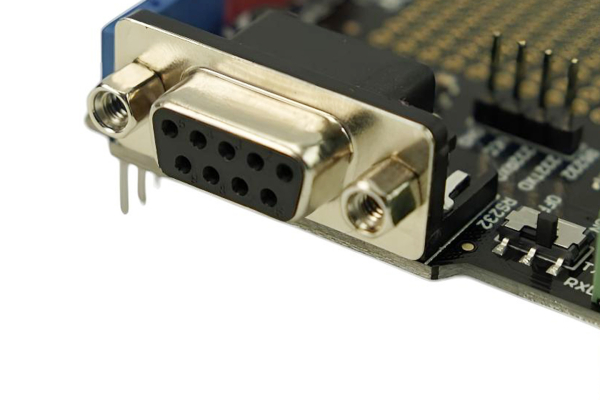

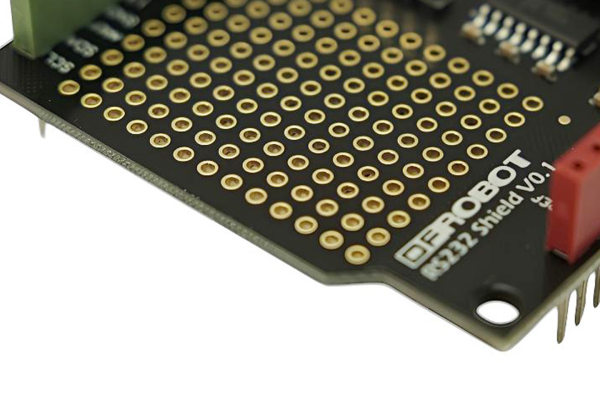

The RS232 shield integrates DB9 connectors (female) that provide connection to various devices with RS232 interface. Also the RS232 shield headers will facilitate your connections and commissioning. It provides the welding areas to make full use of extra space on it, which is highly convenient for prototyping. It provides a run / program mode switch. When switched OFF, you'll be able to programme the Arduino controller; When switched ON, you can use the shield normally. Gold immersion PCB. Long pins on the back that are compatible with most Arduino controllers such as arduino Uno, arduino Mega, Leonardo.

As an alternative of RS232, RS485 provides more reliable way to transfer data at a longer distance. We also have a RS485 shield (Arduino)  for this scenario.

RS232 DB9 Pinout Diagram

RS232 DB9 Pin out Diagram

RS-232 Maximum Cable Length

The maximum cable length for RS-232 is 50ft, but in practise depends on baud rate, cable specific capacitance and ambient noise. The table below contains some rules-of-thumb from experiments done by Texas Instruments years ago.

Baud rateMaximum range / cable length
1920050ft
9600500ft
48001000ft

What is RS232?
"In telecommunications, RS-232 is a standard for serial communication transmission of data. It formally defines the signals connecting between a DTE (data terminal equipment) such as a computer terminal, and a DCE (data circuit-terminating equipment or data communication equipment), such as a modem. The RS-232 standard is commonly used in computer serial ports. The standard defines the electrical characteristics and timing of signals, the meaning of signals, and the physical size and pinout of connectors. The current version of the standard is TIA-232-F Interface Between Data Terminal Equipment and Data Circuit-Terminating Equipment Employing Serial Binary Data Interchange, issued in 1997." From Wikipedia

Compability

Specification
  • Voltage: +5V
  • 16 digital IO port (including a I2C interface)
  • 6 analog IO port and power
  • Operation and programming mode switch
  • Transceiver indicating LED
  • DB9 connectors (female), RS232 pins
  • Weldable area
  • Reset switch
  • Module size: 55mmx53mm (2.16"x2.08")
Shipping List
  • RS232 shield x1

Documents
