Bokse og kabinetter

Når kredsløbet virker, skal det have et hjem. Her finder du projektbokse i ABS-plast, heraf nogle vandtætte med klart låg og nogle tilpasset små boards som Beetle og FireBeetle, et kraftigt aluminiumskabinet samt vandtætte kabelforskruninger i flere størrelser. Til montering af printet i boksen se skruer, bolte og spacers.

Sådan vælger du kabinet

Start med at lægge alt det, der skal i boksen, på bordet: print, batteri, stik og kabler. Mål den samlede plads, og læg et par centimeter til – kabler og stik fylder altid mere end forventet, og varme komponenter har brug for luft omkring sig.

Plast eller aluminium?

  • ABS-plast er let, billig og nem at bore og fræse i med almindeligt værktøj. Den dæmper ikke radiosignaler, så WiFi, Bluetooth og LoRa virker fint inde i en plastboks.
  • Aluminium er robust, leder varme væk fra fx spændingsregulatorer og motordrivere og skærmer mod elektrisk støj. Til gengæld blokerer det radiosignaler – brug en ekstern antenne, hvis der er trådløst indeni.
  • Klart låg gør det muligt at se lysdioder og display uden at lave huller i låget.

Hvor tæt skal det være?

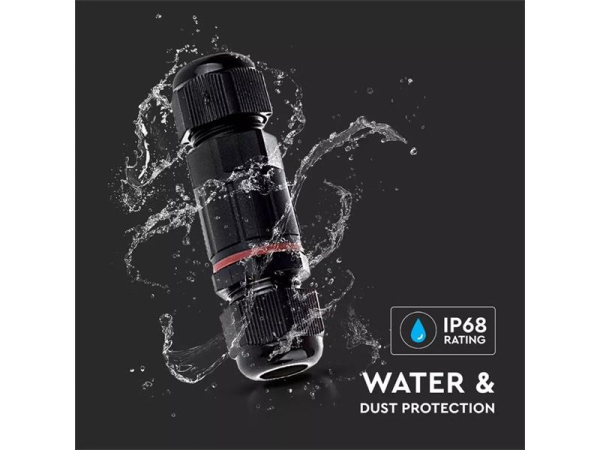

IP-koden fortæller, hvor godt en boks holder støv (første ciffer) og vand (andet ciffer) ude. IP54 tåler støv og vandstænk, IP65 er støvtæt og tåler vandstråler, og IP68 tåler at ligge under vand. Til indendørs brug er tæthed sjældent et problem. Udendørs skal både boks, låg og alle gennemføringer være tætte – en vandtæt boks med et løst kabelhul er ikke vandtæt længere.

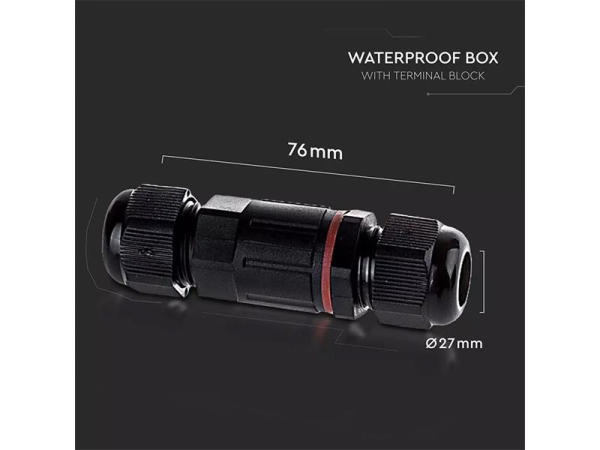

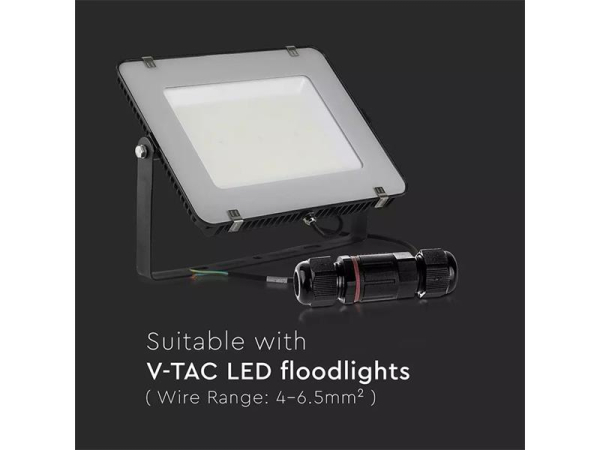

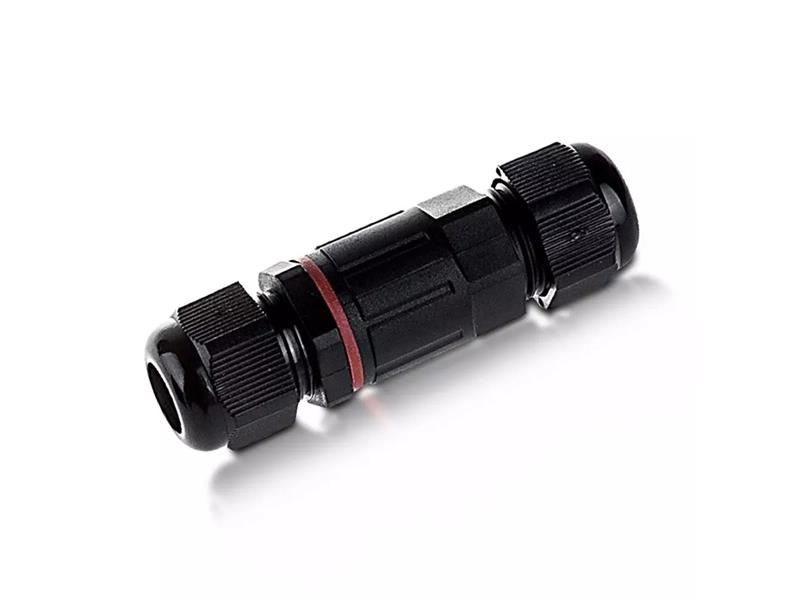

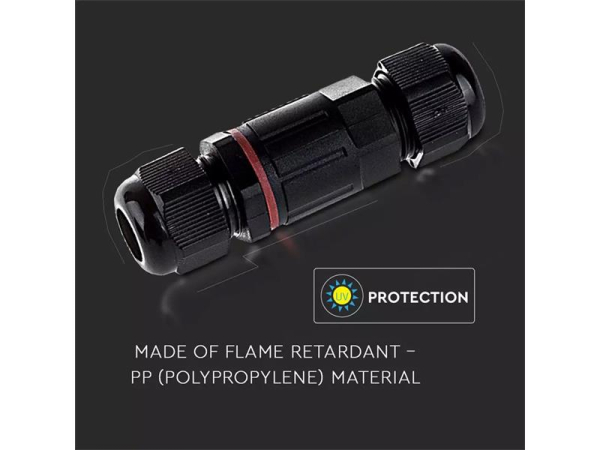

Kabelforskruninger

En kabelforskruning klemmer om kablet, tætner hullet og aflaster samtidig kablet, så et træk ikke rykker i loddesamlingerne indenfor. Vælg størrelse efter kablets diameter, ikke efter gevindet:

GevindKabeldiameter ca.
M12×1,53–6,5 mm
M16×1,54–8 mm
M18×1,55–10 mm
M20×1,56–12 mm
M22×1,510–14 mm

Hullet i boksen bores i gevindets diameter, og forskruningen spændes fast med møtrikken indefra. Runde kabler tætner bedst – flade kabler og løse enkeltledere slipper fugt ind.

Gode råd til indbygning

  • Monter printet på afstandsstykker, så loddesiden ikke ligger mod bunden.
  • Bor små huller først og arbejd op i størrelse – plast revner let, hvis boret griber.
  • Læg kondensvandets vej i tankerne udendørs: placer forskruningerne i bunden, så vand ikke løber ind langs kablerne.

Relaterede kategorier

Til montering se skruer, bolte og spacers. Stik til fronten finder du under stik og konnektere og DC-stik, og kredsløbet kan loddes på hulprint. Se også kabler og ledninger og resten af prototyping.
