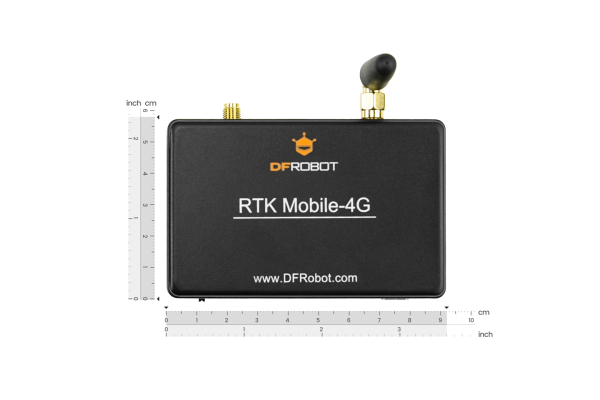

4G GNSS-RTK High Precision Positioning Kit (EMEA & Thailand, GPS / GLONASS / Galileo / BDS / QZSS)

DFRobot

Varenr. KIT0212

4G GNSS-RTK High Precision Positioning Kit (EMEA & Thailand, GPS / GLONASS / Galileo / BDS / QZSS)

Name: 4G GNSS-RTK High Precision Positioning Kit (EMEA & Thailand, GPS / GLONASS / Galileo / BDS / QZSS)
Brand: DFRobot
SKU: KIT0212
Price: 1080.00 DKK
Availability: OutOfStock

1.080,00

DKK

Lagerstatus: Udsolgt ved leverandør, leveringstid ukendt

Køb flere og spar:

5 stk.	1.058,00 DKK pr. stk.	Spar 2%
10 stk.	1.037,00 DKK pr. stk.	Spar 4%

This item is only sold in badges of .

eller

Du skal vælge en variant.

Minimumsmængde nået.

Maksimal mængde nået

Du er ved at bestille mere end vi har på lager. Resterende antal bliver bestilt fra vores leverandør. Lager beholdning = .

Fri fragt ved køb over 999 kr

Til pakkeshop i DK Læs mere.
60 dages returret

Se venligst Handelsbetingelser Læs mere.
Danmarks største udvalg

Over 4000 produktnumre Læs mere.

The GNSS-RTK High Precision Positioning Kit (4G Version) is an advanced navigation solution engineered to deliver 5cm + 1ppm centimeter-level accuracy over a wide 15-20km operational range. It operates on the principle of Network RTK (Real-Time Kinematic), utilizing an onboard 4G module to receive RTCM correction data from a CORS network via the Ntrip protocol, thus eliminating the need for a local base station. This multi-band (L1/L5) and multi-constellation module achieves rapid convergence in under 10 seconds. Featuring a flexible Gravity I2C/UART interface, it is designed for straightforward integration into applications like autonomous vehicle guidance, high-precision asset tracking, and geospatial trajectory acquisition.

Positioning Flowchart of GNSS-RTK positioning kit

Figure: Positioning Flowchart

Wide-Area Network RTK Coverage

This GNSS-RTK positioning kit moves beyond the limitations of traditional RTK. Instead of relying on a local base station with a 3-5km radio link, it connects to an established CORS network via 4G. This Network RTK methodology provides a vastly expanded operational area, offering uniform and reliable centimeter-level accuracy across a typical radius of 15-20km, provided an active CORS subscription and 4G signal are available.

Robust Multi-Constellation & Multi-Band Reception

To ensure high reliability and fast convergence times, the positioning module tracks multiple satellite systems concurrently. It supports GPS, GLONASS, Galileo, BDS, and QZSS. Furthermore, its ability to receive signals on multiple frequency bands (including GPS L1/L5, Galileo E1/E5a, and BDS B1l/B2a) significantly mitigates ionospheric interference and multipath effects, resulting in a more stable and precise position lock in complex environments.

Simplified Deployment and Integration

A primary benefit of this 4G kit is the streamlined setup. It removes the significant cost and logistical complexity of purchasing, placing, and maintaining a physical base station. Deployment is simplified to inserting a 4G SIM card and configuring the device with CORS account credentials. For project integration, the Gravity interface offers selectable I2C and UART signal outputs, ensuring seamless connectivity with popular microcontrollers and single-board computers.

Wiring Diagram of GNSS-RTK positioning kit

Figure: Wiring Diagram of GNSS-RTK positioning kit

Usage Notes

Outdoor use: environments like under tree shade, bridges, and areas with strong electromagnetic interference can affect positioning accuracy. For optimal accuracy, try to stay away from such areas during use.
The 4G module requires a separate power supply via the Type-C interface. If not separately powered, the 4G module might initialize abnormally, preventing RTK positioning.
As the 4G module initialization takes some time, it is recommended to power the 4G module first.
Before purchasing a CORS account, please check the account's coverage area to ensure your location is covered. Otherwise, RTK positioning will fail due to lack of CORS coverage in the current area.

Applications

Autonomous Rover: Build a rover, autonomous lawnmower, or delivery bot that navigates with pinpoint precision.
Asset Tracking: Create a high-precision tracker for fleet vehicles, expensive equipment, or even a lost drone.
Data Logging: Map a precise trajectory, conduct simple land surveys, or create a set of fixed monitoring points for science projects.
Outdoor Robotics: Give any outdoor robot a reliable, centimeter-level understanding of its position in the world..

Specification

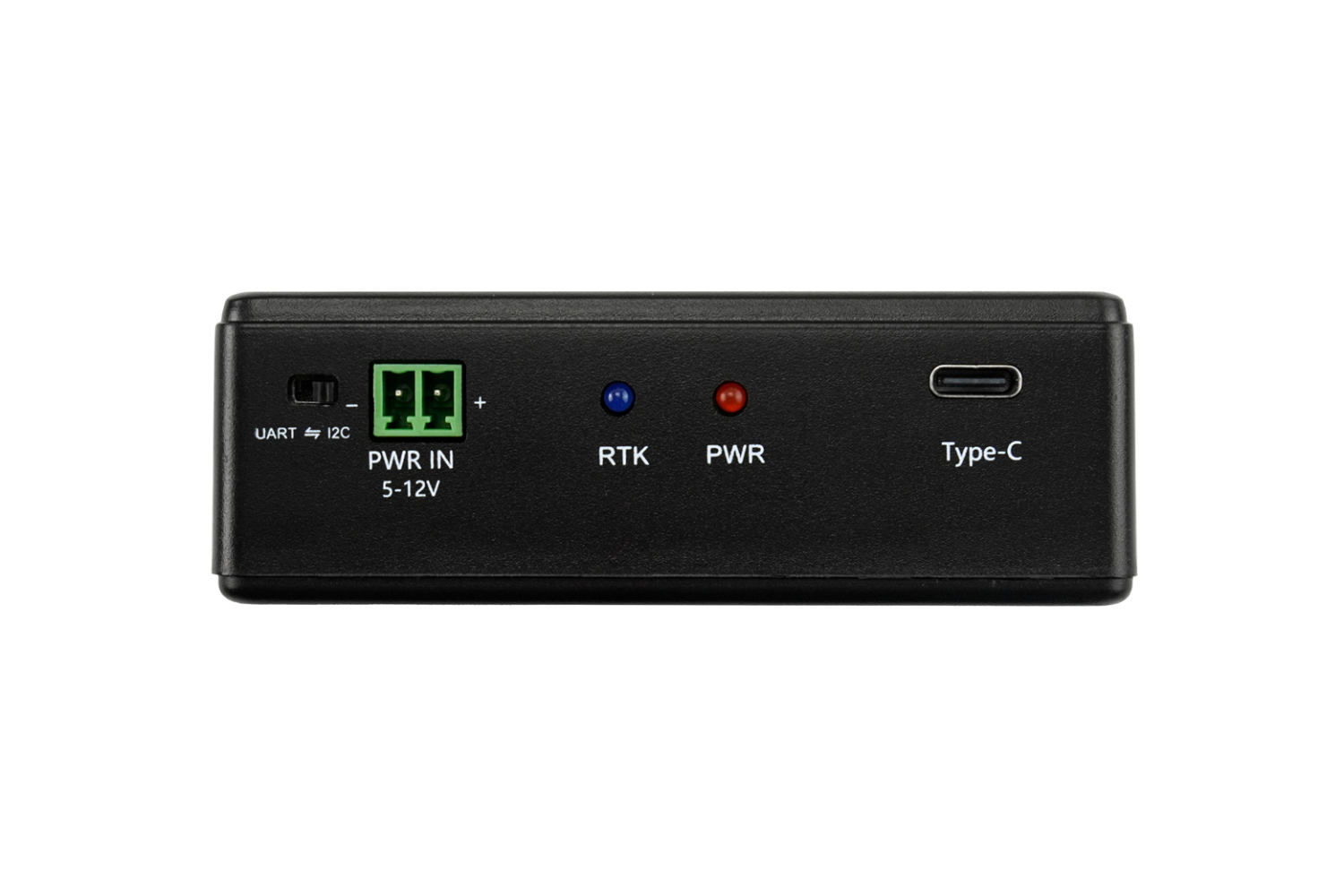

Power Interface: Gravity interface, 3.3~5V
Type-C: For 4G module power (requires separate power supply)
Output Signal: I2C / UART

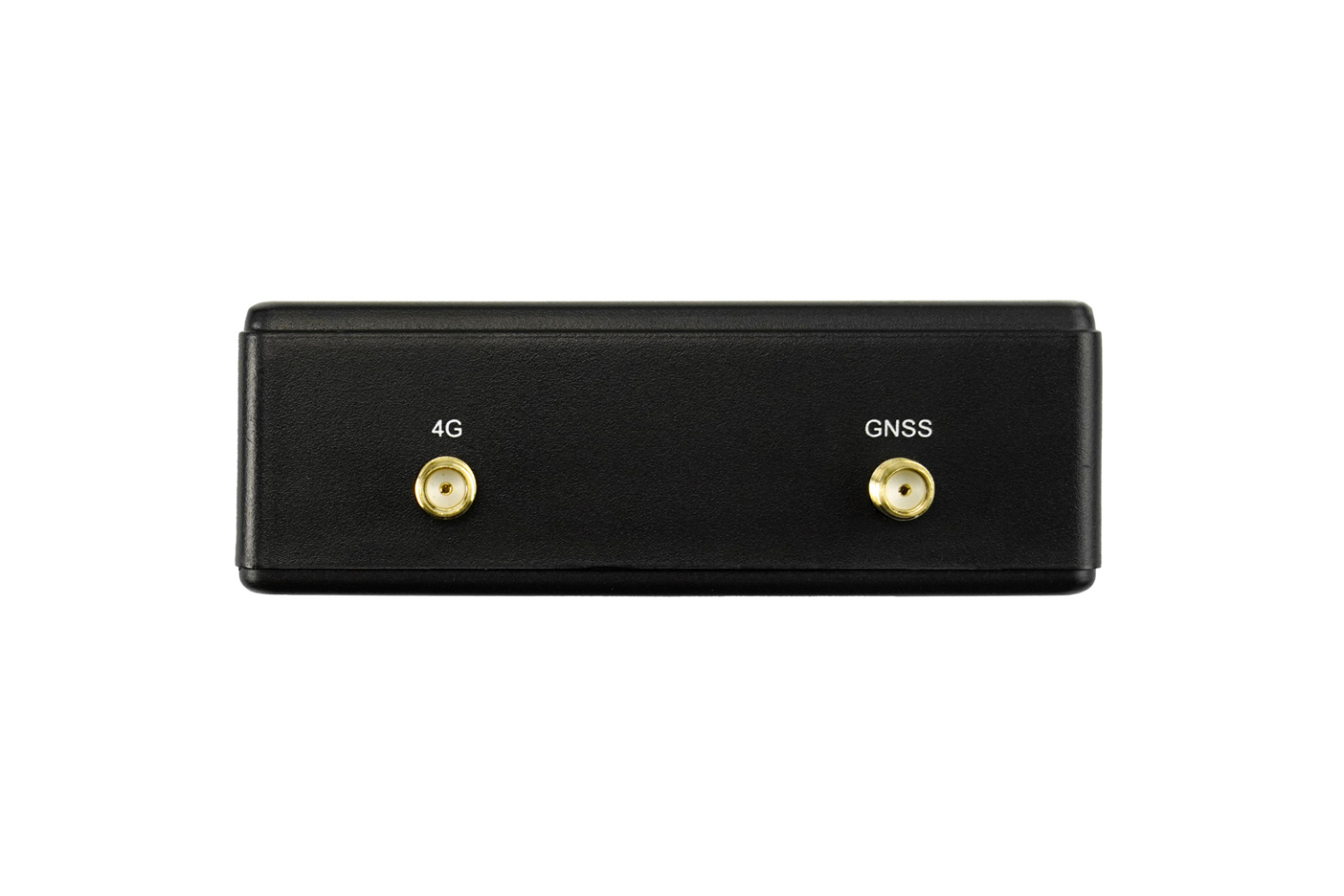

Antenna Interface: SMA
Reception Bands:
GPS/QZSS: L1 C/A, L5
GLONASS: L1
Galileo: E1, E5a
BDS (BeiDou): B1l, B2a
Default Constellations: GPS + GLONASS + Galileo + BDS + QZSS
Concurrent Tracking Constellations: 4+ QGNSS
SBAS: WAAS, EGNOS, MSAS, GAGAN
Function: RTK
Horizontal Positioning Accuracy:
Autonomous: 1 m
RTK: 5 cm + 1 ppm
Velocity Accuracy: 0.03 m/s
1PPS Accuracy: 20 ns
RTK Convergence Time: < 10 s
Sensitivity:
Acquisition: -145 dBm
Tracking: -165 dBm
Reacquisition: -157 dBm
Dynamic Performance:
Max Altitude: 10000 m
Max Velocity: 500 m/s
Max Acceleration: 4 g
Navigation Update Rate (RTK): 1 Hz
Raw Data Output Rate (GNSS): 1 Hz
Protocol: NMEA 0183 / RTCM 3.x
Weight:about 380g
Supported Countries/Regions: EMEA & ThailandDocuments
Product wiki
