En buck-boost konverter leverer en stabil udgangsspænding uanset om indgangen ligger over eller under det ønskede niveau. Den skifter automatisk mellem step-down og step-up driftstilstand og er det rigtige valg når kilden varierer — fx et batteri der falder fra 4,2V til 3,0V mens det tømmes, eller et 12V-bilsystem der svinger fra 9V ved start til 14,4V under opladning. Sortimentet dækker små auto-voltage moduler, justerbare typer med trimpot, faste 5V/12V/19V udgange til laptop-drift og indkapslede vandtætte modeller op til 150W.
Læs mere om hvornår buck-boost er det rigtige valg, auto-voltage modeller og effektivitet længere nede — eller gå tilbage til DC-DC Converter for at sammenligne med Step Down (Buck) og Step Up (Boost).
DFRobot
Trusted Supplier
Trusted Supplier
SZWENGAO
SZWENGAO
SZWENGAO
DFRobot
DFRobot
DFRobot
DFRobot
DFRobot
DFRobot
En buck-boost er svaret når indgangsspændingen kan ligge både over og under det ønskede output. Det er typisk i tre situationer: batteridrift hvor cellen tømmes under brug, bil-elektronik hvor 12V-skinnen svinger mellem 9V og 14,4V, og solcelle- eller vind-systemer hvor kilden varierer med vejret. En ren buck ville fejle ved lav indgang, og en ren boost ved høj indgang.

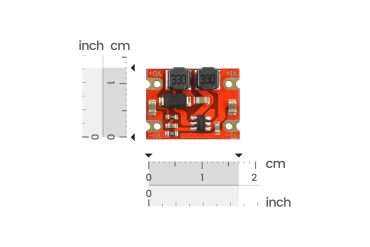

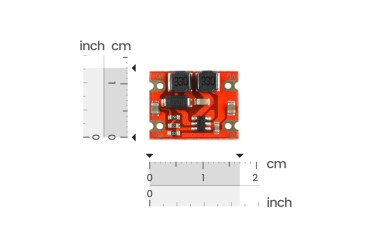

De smarteste moduler detekterer selv om de skal køre buck eller boost — kaldet auto-voltage eller automatic step up-down. De mindste, som DC-DC Automatic Step Up-Down 3,3V på 600 mA, leverer fast 3,3V eller 5V fra et bredt indgangsspænd som 2,5-15V. Større moduler som 5A Buck-Boost med Auto Voltage håndterer 90% effektivitet og justerbart output uden manuelle skift.
De fastspændings-modeller på 19V og 5A er designet til at drive bærbare computere fra fx et bil-batteri eller et stort Li-Ion pack. 12V-udgangsmodellerne med 6A og bredt 8-40V input er populære i camper, marine og off-grid systemer, hvor 12V-skinnen ikke altid er stabil. Buck-boost giver stabil drift gennem hele afladningskurven på et batteri.

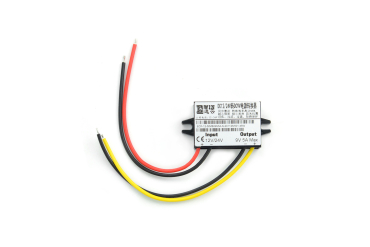

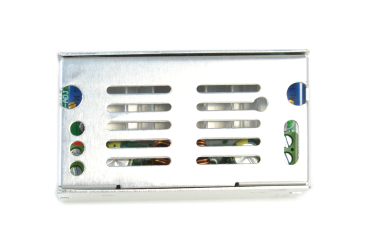

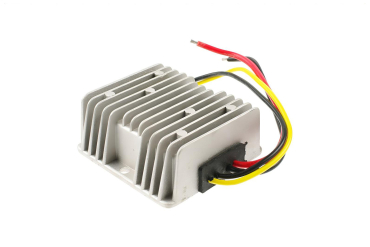

De indkapslede serier i metalkabinet og epoxy (typisk IP67) dækker 38W, 45W, 72W og 150W ved 7,5V, 9V, 12V og 24V udgang. Effektiviteten ligger på 96% — højere end de fleste åbne moduler — fordi de er optimerede til en bestemt arbejdspunkt. De er designet til montage udendørs, i køretøjer og i industrielle kabinetter med støv og fugt.
Vigtigt at vide før du vælger: en buck-boost er overkill hvis indgangen altid ligger over eller altid under outputtet. Brug i så fald en ren buck eller boost — de er billigere og lidt mere effektive.
Fire spørgsmål før du bestiller:
En buck-boost er mere kompleks end en ren buck eller boost — den har typisk flere MOSFETs og en mere indviklet kontrolsløjfe. Det betyder lidt lavere effektivitet (88-92% mod 90-95% for rene konvertere) og højere pris. Til gengæld får du den fleksibilitet at indgangen frit må variere over og under udgangen. Vælg kun buck-boost når du faktisk har brug for fleksibiliteten.
Skal du bygge et komplet strømtræ, finder du de øvrige byggesten her: DC-DC Converter (oversigt), Step Down (Buck), Step Up (Boost), Strømforsyninger (AC til DC), Batterier til mobile setups og LED Driver Moduler.
