DC Motor Driver Moduler

DC Motor Driver-moduler styrer almindelige børste-DC-motorer fra mikrocontroller eller AC-net. De håndterer den høje strøm motoren trækker (1-40A), og giver PWM-styring af hastigheden samt H-bro til at vende retningen. Udvalget rummer simple H-bro til hobby-robotter, kraftige industri-drivers (op til 70A peak), PWM hastighedsregulatorer 5-60V, AC triac-dæmpere op til 10.000W, brushless DC controllere og motor shields til Arduino og micro:bit. Find driveren til hobby-robotter, CNC, akvariepumper eller industri.

Trusted Supplier

Temperaturstyret DC-blæser controller (NTC 10K, 4-trins, 5-30V)

60,00
DKK

This item is only sold in badges of .

eller

Du skal vælge en variant.

Please fill in all required fields.

Minimumsmængde nået.

Maksimal mængde nået

Du er ved at bestille mere end vi har på lager. Resterende antal bliver bestilt fra vores leverandør. Lager beholdning = .
Trusted Supplier

L9110S 4-kanals DC motordriver-modul (drev til 4 DC-motorer eller 2 steppermotorer)

50,00
DKK

This item is only sold in badges of .

eller

Du skal vælge en variant.

Please fill in all required fields.

Minimumsmængde nået.

Maksimal mængde nået

Du er ved at bestille mere end vi har på lager. Resterende antal bliver bestilt fra vores leverandør. Lager beholdning = .
Pololu

Pololu BD65496MUV Single Brushed DC Motor Driver Carrier (#2960)

125,00
DKK

This item is only sold in badges of .

eller

Du skal vælge en variant.

Please fill in all required fields.

Minimumsmængde nået.

Maksimal mængde nået

Du er ved at bestille mere end vi har på lager. Resterende antal bliver bestilt fra vores leverandør. Lager beholdning = .
Pololu

Pololu G2 High-Power Motor Driver 24v21 (#2995)

375,00
DKK

This item is only sold in badges of .

eller

Du skal vælge en variant.

Please fill in all required fields.

Minimumsmængde nået.

Maksimal mængde nået

Du er ved at bestille mere end vi har på lager. Resterende antal bliver bestilt fra vores leverandør. Lager beholdning = .
Mængderabat

DFRobot

SimpleFOCmini Brushless DC Motor Driver Board

77,00
DKK

This item is only sold in badges of .

eller

Du skal vælge en variant.

Please fill in all required fields.

Minimumsmængde nået.

Maksimal mængde nået

Du er ved at bestille mere end vi har på lager. Resterende antal bliver bestilt fra vores leverandør. Lager beholdning = .
Mængderabat

DFRobot

Brushless DC Motor 12V, 159RPM, PWM, Direction Control, Feedback

200,00
DKK

This item is only sold in badges of .

eller

Du skal vælge en variant.

Please fill in all required fields.

Minimumsmængde nået.

Maksimal mængde nået

Du er ved at bestille mere end vi har på lager. Resterende antal bliver bestilt fra vores leverandør. Lager beholdning = .
Mængderabat

DFRobot

DC Motor Controller L298N, 4.8-46V 2A Dual H-Bridge

150,00
DKK

This item is only sold in badges of .

eller

Du skal vælge en variant.

Please fill in all required fields.

Minimumsmængde nået.

Maksimal mængde nået

Du er ved at bestille mere end vi har på lager. Resterende antal bliver bestilt fra vores leverandør. Lager beholdning = .
Mængderabat

DFRobot

DC Motor Shield, 2x2A, for Arduino, L298P, 7-12V, PWM Control

165,00
DKK

This item is only sold in badges of .

eller

Du skal vælge en variant.

Please fill in all required fields.

Minimumsmængde nået.

Maksimal mængde nået

Du er ved at bestille mere end vi har på lager. Resterende antal bliver bestilt fra vores leverandør. Lager beholdning = .
Mængderabat

DFRobot

DC Motor Driver Shield, Quad, for Arduino, TB6612FNG, PWM, 1.2A

165,00
DKK

This item is only sold in badges of .

eller

Du skal vælge en variant.

Please fill in all required fields.

Minimumsmængde nået.

Maksimal mængde nået

Du er ved at bestille mere end vi har på lager. Resterende antal bliver bestilt fra vores leverandør. Lager beholdning = .
Mængderabat

DFRobot

Motor Shield 2x2A for Arduino, L298P, 7-12V, 2A per Channel

165,00
DKK

This item is only sold in badges of .

eller

Du skal vælge en variant.

Please fill in all required fields.

Minimumsmængde nået.

Maksimal mængde nået

Du er ved at bestille mere end vi har på lager. Resterende antal bliver bestilt fra vores leverandør. Lager beholdning = .
Mængderabat

DFRobot

Gravity IO Expansion & Motor Driver Shield, TB6612FNG, XBee, 2x1.2A

165,00
DKK

This item is only sold in badges of .

eller

Du skal vælge en variant.

Please fill in all required fields.

Minimumsmængde nået.

Maksimal mængde nået

Du er ved at bestille mere end vi har på lager. Resterende antal bliver bestilt fra vores leverandør. Lager beholdning = .
Mængderabat

DFRobot

Driver Expansion Board - micro:Driver for micro:bit, 4 Motor, 8 Servo

150,00
DKK

This item is only sold in badges of .

eller

Du skal vælge en variant.

Please fill in all required fields.

Minimumsmængde nået.

Maksimal mængde nået

Du er ved at bestille mere end vi har på lager. Resterende antal bliver bestilt fra vores leverandør. Lager beholdning = .
Mængderabat

DFRobot

Robot Control Board Romeo, with Motor Driver, Compatible with Arduino

285,00
DKK

This item is only sold in badges of .

eller

Du skal vælge en variant.

Please fill in all required fields.

Minimumsmængde nået.

Maksimal mængde nået

Du er ved at bestille mere end vi har på lager. Resterende antal bliver bestilt fra vores leverandør. Lager beholdning = .
Mængderabat

DFRobot

DC Motor Driver PPM 2x3A, 7-12V, Overload Protection

170,00
DKK

This item is only sold in badges of .

eller

Du skal vælge en variant.

Please fill in all required fields.

Minimumsmængde nået.

Maksimal mængde nået

Du er ved at bestille mere end vi har på lager. Resterende antal bliver bestilt fra vores leverandør. Lager beholdning = .
Mængderabat

DFRobot

DC Motor Driver 15A 36V UVLO 5V Output ESD Protection

215,00
DKK

This item is only sold in badges of .

eller

Du skal vælge en variant.

Please fill in all required fields.

Minimumsmængde nået.

Maksimal mængde nået

Du er ved at bestille mere end vi har på lager. Resterende antal bliver bestilt fra vores leverandør. Lager beholdning = .
Mængderabat

DFRobot

DC Motor Driver 2x7A, UVLO, Photo Coupler, ESD Protection

220,00
DKK

This item is only sold in badges of .

eller

Du skal vælge en variant.

Please fill in all required fields.

Minimumsmængde nået.

Maksimal mængde nået

Du er ved at bestille mere end vi har på lager. Resterende antal bliver bestilt fra vores leverandør. Lager beholdning = .
Mængderabat

Arduino

Arduino Motor Shield R3, L298P, Drives 2 DC/1 Stepper, 5-12V, 2A/Ch

345,00
DKK

This item is only sold in badges of .

eller

Du skal vælge en variant.

Please fill in all required fields.

Minimumsmængde nået.

Maksimal mængde nået

Du er ved at bestille mere end vi har på lager. Resterende antal bliver bestilt fra vores leverandør. Lager beholdning = .
Mængderabat

DFRobot

Encoder Adapter, 12V DC Motor Compatible, Built-in Pull-up Resistors

43,50
DKK

This item is only sold in badges of .

eller

Du skal vælge en variant.

Please fill in all required fields.

Minimumsmængde nået.

Maksimal mængde nået

Du er ved at bestille mere end vi har på lager. Resterende antal bliver bestilt fra vores leverandør. Lager beholdning = .
Mængderabat

DFRobot

DC Fan Module, 15000 rpm, 3-6V, 22g, 36x27x13mm

43,50
DKK

This item is only sold in badges of .

eller

Du skal vælge en variant.

Please fill in all required fields.

Minimumsmængde nået.

Maksimal mængde nået

Du er ved at bestille mere end vi har på lager. Resterende antal bliver bestilt fra vores leverandør. Lager beholdning = .
Mængderabat

DFRobot

DC Motor Driver TB6612FNG, 2x1.2A, 2.7V-12V, Dual Channel

55,00
DKK

This item is only sold in badges of .

eller

Du skal vælge en variant.

Please fill in all required fields.

Minimumsmængde nået.

Maksimal mængde nået

Du er ved at bestille mere end vi har på lager. Resterende antal bliver bestilt fra vores leverandør. Lager beholdning = .
Mængderabat

DFRobot

DC Motor Driver HR8833, 2x1.5A, 3.3-10V, PWM, 18x13mm

55,00
DKK

This item is only sold in badges of .

eller

Du skal vælge en variant.

Please fill in all required fields.

Minimumsmængde nået.

Maksimal mængde nået

Du er ved at bestille mere end vi har på lager. Resterende antal bliver bestilt fra vores leverandør. Lager beholdning = .
Mængderabat

DFRobot

Light & Motor Driver V1.0, 5V-24V, 10A, Python/PC/UART Control

110,00
DKK

This item is only sold in badges of .

eller

Du skal vælge en variant.

Please fill in all required fields.

Minimumsmængde nået.

Maksimal mængde nået

Du er ved at bestille mere end vi har på lager. Resterende antal bliver bestilt fra vores leverandør. Lager beholdning = .
Mængderabat

DFRobot

DC Motor Driver Dual-Channel-12A, 6.5-37V, 70A Peak, 290W Max

340,00
DKK

This item is only sold in badges of .

eller

Du skal vælge en variant.

Please fill in all required fields.

Minimumsmængde nået.

Maksimal mængde nået

Du er ved at bestille mere end vi har på lager. Resterende antal bliver bestilt fra vores leverandør. Lager beholdning = .

DC-motorer og deres drivere

En DC-motor (jævnstrømsmotor) er den mest udbredte motor-type i hobby-elektronik. De findes i to hovedvarianter:

Børste-DC-motor: klassisk DC-motor med kul/børster. Tilkobles bare to ledninger (+/-) og kører. Skiftes retning ved at vende polariteten. Den simpleste motor at styre.
Brushless DC (BLDC): tre-faset uden kul. Kræver en ESC (Electronic Speed Controller) der genererer rotationsfeltet. Mere effektiv og lang levetid.

H-bro forklaret

En H-bro består af fire transistorer arrangeret som et "H" omkring motoren. Ved at åbne enten det øverste-venstre + nederste-højre par eller det modsatte par, kan strømmen sendes gennem motoren begge veje. Det betyder du kan styre rotationsretningen uden separat strømforsyning eller relæ.

Med PWM ovenpå H-broen styrer du også hastigheden — duty cycle 0% giver stilstand, 100% giver fuld hastighed.

Modeller i udvalget

Små H-bro DC-drivere (hobby-robot)

HR8833 DC Motor Driver, 2x1,5A, 3,3-10V (DRI0040): meget kompakt 18×13mm. Til små robotter med to motorer.
TB6612FNG DC Motor Driver, 2x1,2A, 2,7-12V (DRI0044): populært valg til Arduino-robotter, lavt strømforbrug.
L298N DC Motor Controller, 2x2A, 4,8-46V (DRI0002): den klassiske L298N H-bro, robust og tilgivende.
L298N modul til DC eller stepper, TIPA: version der kan styre to DC-motorer eller én bipolar stepper.

Mellem-effekt DC-drivere

DC Motor Driver 2x7A m. UVLO og ESD (DRI0041): to kanaler à 7A med photo-coupler isolation.
DC Motor Driver 15A, 36V (DRI0042): enkelt-kanal, 5V output til at strømforsyne mikrocontrolleren.
DC Motor Driver PPM 2x3A, 7-12V (DFR0513): overload-beskyttelse, til mindre robotter.

Kraftige industri-drivere

DC Motor Driver Dual-Channel 12A, 6,5-37V, 70A peak (DFR0601): 290W maks effekt. Til store robotter, mobile platforme og autonome køretøjer.

PWM hastighedsregulatorer (uden mikrocontroller)

Hvis du bare vil styre hastigheden manuelt med en drejeknap, ikke fra Arduino:

PWM 1,8-15V op til 2A, 30W (TIPA): lille modul til DC-motorer eller LED-lys.
PWM 5-35V op til 5A, 90W (TIPA): mellem-effekt til hobby-projekter.
PWM CCM5D 3-30V op til 8A (TIPA): 50-240W, til DC-motorer eller LED-strips.
PWM 9-60V op til 20A, 1200W (TIPA): kraftig til e-cykler og store DC-motorer.
PWM 6-60V 30A, 1800W (TIPA): industri-grade.
PWM 55V op til 40A med display (TIPA): med digitalt display der viser duty cycle.

AC triac-dæmpere til kommutatormotorer

Til motorer der drives direkte fra 230V (boremaskiner, blendere, ventilatorer):

2000W triac-dæmper, 50-250VAC, 25A (TIPA): til mindre AC-motorer og resistive belastninger.
4000W triac-dæmper, 250VAC (TIPA): 90%+ effektivitet.
4000W triac-dæmper m. dæksel (TIPA): samme men med beskyttende kabinet.

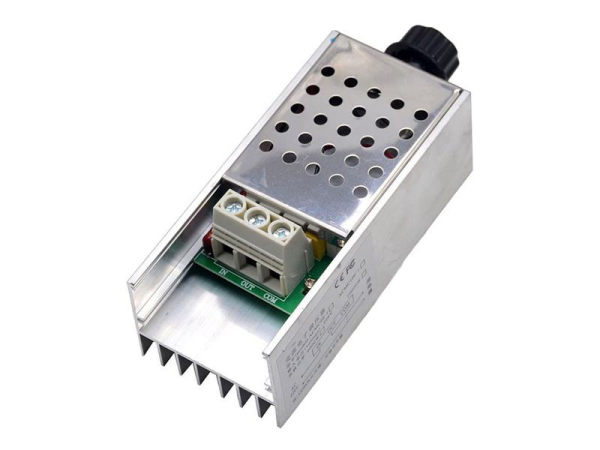

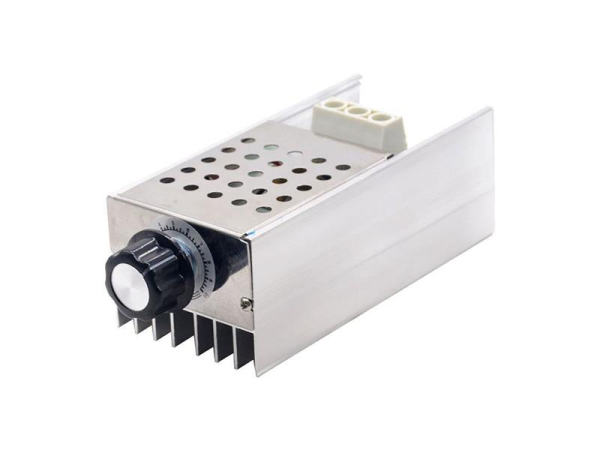

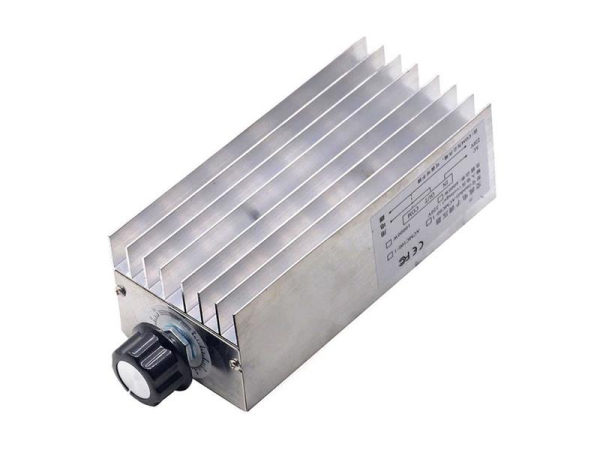

10.000W triac-dæmper (TIPA): kraftigste version til store kommutatormotorer.

Brushless DC controllere og motorer

SimpleFOCmini BLDC Driver (DRI0058): kompakt brushless-driver med Field Oriented Control. Til avanceret motor-styring og robotik.
Brushless DC Motor m. encoder, 12V, 159 RPM (FIT0441): komplet motor med integreret driver, PWM-styring og encoder-feedback.
DC Fan Module, 15000 RPM, 3-6V (DFR0332): kompakt blæser med integreret styring.

Arduino motor shields

Arduino Motor Shield R3 L298P, 2x2A (DFR0406): officielt Arduino-shield, drives 2 DC eller 1 stepper.
DC Motor Shield 2x2A L298P (DRI0009): 7-12V med PWM-styring.
Gravity 2x2A Motor Shield (DRI0017): 7-12V, 2A pr. kanal.
DC Motor Shield 2x1A L293 (DRI0001): simpel L293-baseret 7-12V.
Quad DC Motor Shield TB6612FNG (DRI0039): 4-kanals shield, 1,2A pr. kanal.
IO Expansion + Motor Driver Shield (DFR0502): kombineret shield med XBee-port.

Robot- og udvidelsesboards

Romeo Robot Control Board (DFR0004): komplet Arduino-kompatibelt board med integreret motor-driver. Til hjemmebyggede robotter.
micro:Driver til micro:bit (DFR0548): 4 motorer + 8 servoer på en udvidelsesplade til micro:bit.
Light & Motor Driver V1.0, 5-24V, 10A (DRI0050): kombineret driver, styres via Python, PC eller UART.

Specialkomponenter

Encoder Adapter til 12V DC-motor (FIT0324): med indbyggede pull-up modstande, til at læse encoder-feedback.

Hvilken driver skal jeg vælge?

Lille robot med 2 små motorer: TB6612FNG (DRI0044) eller HR8833 (DRI0040).
Klassisk Arduino-robot, fortilgivende: L298N (DRI0002).
Stor robot eller mobil platform: Dual-Channel 12A (DFR0601).
E-cykel eller stort hobby-projekt (12-48V, 20-30A): PWM 9-60V 20A eller 6-60V 30A serien.
Boremaskine eller AC-motor styring: Triac-dæmpere 2000-10.000W.
Plug-and-play robot-platform: Romeo Robot Control Board (DFR0004).
Skole-projekt med micro:bit: micro:Driver (DFR0548).
Avanceret BLDC-styring (FOC): SimpleFOCmini (DRI0058).
Bare et Arduino-shield, ingen ledninger: Arduino Motor Shield R3 (DFR0406).

PWM-frekvens og motor-piben

Når du PWM-styrer en DC-motor, kan du vælge frekvensen af PWM-signalet:

Under 20 kHz: giver hørbar piben fra motoren — ofte irriterende.
Over 20 kHz: ud over hørelsesområdet, men giver mere varme i MOSFET'erne.
Standard 1-3 kHz på Arduino UNO: hørbar, men acceptabel til de fleste hobbyprojekter.
5-15 kHz: god kompromis — ofte næsten ikke hørbart.

Programmering

analogWrite(): standard Arduino PWM. Bruges på de fleste DC-motor drivers.
digitalWrite(): til retning (HIGH/LOW på IN1/IN2 pin).
SimpleFOC bibliotek: til avanceret BLDC-styring med Field Oriented Control.
Adafruit_MotorShield: til Adafruit-shields og lignende layout.

Typiske anvendelser

Hjemmebyggede robotter (linje-følgere, hindring-undvigere), 3D-printere (til extruder og fans), CNC-fræsere, akvariepumper og hydroponics, e-cykler og elektriske skateboards, automatiske gardiner og rullegardiner, drone-projekter, RC-biler og -både, hobby-modeltog, ventilation og pumpestyring, samt automatiserede maskiner og industri-prototyper.

Relateret

Til stepper-motor styring, se Stepper Motor Driver Moduler. Til servomotor-styring, se Servo Motor Driver Moduler. Til selve DC-motorerne, se DC motorer. Til strømforsyninger, se Strømforsyninger. Tilbage til Motor Driver Moduler.
