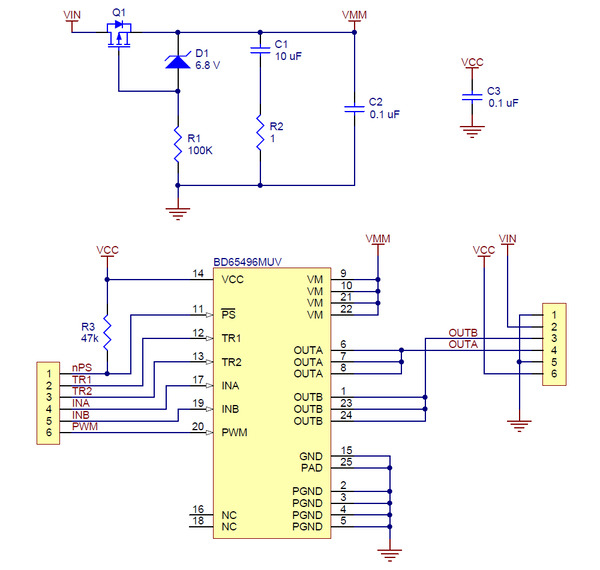

Pololu BD65496MUV Single Brushed DC Motor Driver Carrier er et kompakt breakout-board til ROHMs BD65496MUV H-bro motordriver-IC. Boardet gør det nemt at styre en enkelt børstet DC-motor i begge retninger med en forsyningsspænding på 2–16 V og en kontinuerlig udgangsstrøm på op til 1,2 A (med op til 5 A i korte spidsbelastninger på millisekund-niveau). Den lille overflademonterede IC er placeret på et brugervenligt carrier-board, der passer direkte i fumlebræt (breadboard) og hulprint (perfboard).
BD65496MUV er en enkeltkanals H-bro med indbygget beskyttelse mod gennemskydning (shoot-through) og interne friløbsdioder, så du undgår skader fra tilbage-EMK, når motoren bremser. Driveren kan styres i to forskellige interface-tilstande og understøtter PWM-frekvenser helt op til 500 kHz, hvilket giver dig fleksibel og præcis kontrol over både hastighed og retning. Boardet er RoHS 3-kompatibelt og måler kun 0,6″ × 0,6″ (ca. 15 mm × 15 mm).
Boardet skal forsynes fra to kilder: en motorforsyning på 2–16 V tilsluttet VIN, og en logikforsyning på 2,5–5,5 V tilsluttet VCC. Begge forsyninger deler en fælles stel-forbindelse (GND). Logikforsyningen trækker typisk kun nogle få milliampere. Motoren tilsluttes udgangene OUTA og OUTB.
Driveren har to interface-tilstande, som du vælger med PWM/MODE-benet:
PWM-signaler på styreindgangene regulerer motorens hastighed, mens retningen bestemmes af kombinationen af indgangenes tilstande i henhold til sandhedstabellen i databladet. Koblingsfrekvensen kan justeres via benene TR1 og TR2, så du kan finde den bedste balance mellem ydeevne og elektromagnetisk støj (EMI). PS-benet (power save) sætter driveren i lavenergitilstand og gør motorudgangene høj-ohmige (tri-state), når det trækkes LAV, så motoren kan løbe frit ud (coast).
| Ben | Standardtilstand | Funktion |
|---|---|---|
| VIN | — | Motorforsyningsindgang med beskyttelse mod omvendt polaritet; 2–16 V |
| VCC | — | Logikforsyningsindgang; 2,5–5,5 V |
| GND | — | Stelforbindelse for både motor- og logikforsyning |
| OUTA | — | H-bro-udgang A (motortilslutning) |
| OUTB | — | H-bro-udgang B (motortilslutning) |
| PWM (MODE) | LAV | Valg af tilstand: LAV = IN/IN-tilstand; HØJ = EN/IN-tilstand |
| INA | LAV | Motorstyreindgang A (enable i EN/IN-tilstand); internt trukket LAV via 100 kΩ |
| INB | LAV | Motorstyreindgang B (retning i EN/IN-tilstand); internt trukket LAV via 100 kΩ |
| PS | HØJ | Power-save/coast-indgang; træk LAV for lavenergitilstand; trukket HØJ via 47 kΩ modstand på carrier-boardet |
| TR1 | LAV | Valg af tænd-/sluktid, indgang 1; internt trukket LAV via 100 kΩ |
| TR2 | LAV | Valg af tænd-/sluktid, indgang 2; internt trukket LAV via 100 kΩ |
Med både TR1 og TR2 LAV er standard-tændtiden 150 ns (typisk) og standard-sluktiden 50 ns (typisk), hvilket understøtter PWM-frekvenser op til 500 kHz. Du kan omkonfigurere disse ben for at øge koblingstiderne og reducere elektromagnetisk støj, hvis der er behov for det.
Driveren leverer 1,2 A kontinuerligt pr. kanal og op til 5 A i korte spidsbelastninger på millisekund-niveau. Den har følgende indbyggede beskyttelser:
Test viser, at chippen sikkert kan levere 1,2 A kontinuerligt over hele spændingsområdet. Ved 9 V indgang aktiveredes den termiske nedlukning først, når den kontinuerlige strøm oversteg 1,5 A i længere tid. I den lave ende af spændingsområdet (2 V) nærmede chippen sig nedlukningsgrænsen ved den nominelle strøm på 1,2 A kontinuerligt. Højere PWM-frekvenser øger opvarmningen proportionalt.
Advarsel: Boardets overflade kan blive så varm, at den kan give forbrændinger, før chippen termisk lukker ned. Vær forsigtig ved berøring under drift.
Der medfølger to 1×6-bens 0,1″ afbrækkelige (breakaway) han-stiklister — de kan leveres som ét samlet 1×12-stykke, der kan brækkes over på midten. Med dem kan du tilslutte boardet til fumlebræt, hulprint eller 0,1″ hun-stik. Stiklisterne kan loddes fast, eller du kan lodde motor- og styreledninger direkte til boardets loddepunkter.
| Parameter | Værdi |
|---|---|
| Boardmål | 0,6″ × 0,6″ (ca. 15 mm × 15 mm) |
| Stiklister | To 1×6-bens 0,1″ afbrækkelige han-stiklister (medfølger, ikke monteret) |
| Motorforsyningsspænding (VIN) | 2 V til 16 V |
| Logikforsyningsspænding (VCC) | 2,5 V til 5,5 V |
| Kontinuerlig udgangsstrøm | 1,2 A pr. motor |
| Spids-udgangsstrøm | 5 A (millisekund-niveau) |
| Logikforsyningsstrøm | typisk nogle få milliampere |
| PWM-koblingsfrekvens | op til 500 kHz (konfigurerbar via TR1/TR2) |
| Underspændingsblokering | aktiveret på logikforsyningen |
| Termisk nedlukning | aktiveres automatisk |
| Beskyttelse mod omvendt polaritet | inkluderet på motorforsyningen |
| Interne pull-down-modstande | 100 kΩ (på INA, INB, TR1, TR2) |
| Pull-modstand på PS | intern 300 kΩ pull-down (overstyret af 47 kΩ pull-up på carrier-boardet) |
| Styringstilstande | IN/IN (dobbelt-PWM) eller EN/IN (enable + retning) |
| Tændtid (standard) | 150 ns typisk |
| Sluktid (standard) | 50 ns typisk |
| Compliance | RoHS 3-kompatibel |
