Pololu G2 High-Power Motor Driver 24v21 er en diskret MOSFET H-bro til bidirektionel styring af én kraftig børstet DC-motor. Trods den kompakte størrelse (1,3″ × 0,8″) leverer den 21 A kontinuerligt uden køleplade i spændingsområdet 6,5–40 V. Denne 2. generations (G2) driver tilføjer omvendt-polaritetsbeskyttelse samt strømmåling (current sense) og aktiv strømbegrænsning. Interfacet kræver så lidt som to I/O-linjer (PWM og DIR).
Absolut maks. er 40 V; pga. ripple er en sikker maks. ca. 34 V, og anbefalet nominel batterispænding er maks. 28 V. Advarsel: høj effekt — boardet kan blive brændende varmt under drift.
| Type | Diskret MOSFET H-bro (enkeltkanal) |
|---|---|
| Motor | 1× børstet DC-motor (bidirektionel) |
| Driftsspænding | 6,5–40 V (absolut maks.) |
| Udgangsstrøm | 21 A kontinuerlig (uden køleplade) |
| Logikniveau | 1,8 / 3,3 / 5 V (maks. 5,5 V) |
| PWM | op til 100 kHz (~20 kHz anbefales) |
| Current sense | ~20 mV/A + ~50 mV offset |
| Strømgrænse | default ~50 A (justerbar via VREF-modstand) |
| 3,3 V-udgang | få mA (reference / små kredsløb) |
| Beskyttelse | omvendt polaritet, underspænding, kortslutning; svag overtemp.-fejl (ingen pålidelig overtemp.-shutoff) |
| Mål | 1,3″ × 0,8″ (ca. 33 × 20 mm) |
| Monteringshuller | 2 × 0,086″ (2,18 mm) til #2 / M2, afstand 0,62″ (15,75 mm) |
| Producent | Pololu (USA) |
| Pin | Standard | Beskrivelse |
|---|---|---|
| VIN | – | Motorforsyning 6,5–40 V (abs. maks.) |
| GND | – | Stel for logik og motorforsyning |
| OUTA | – | Motorudgang A |
| OUTB | – | Motorudgang B |
| VM | – | Motorforsyning efter omvendt-polaritetsbeskyttelse (kun som udgang, ikke høj strøm) |
| +, − | – | Pads til forsyningskondensator (forbundet til VM og GND) |
| 3V3 (out) | – | Reguleret 3,3 V udgang (få mA). Deaktiveret i sleep. Undgå kortslutning til nabo-VM — ødelægger boardet! |
| DIR | LOW | Retning: høj = OUTA→OUTB; lav = OUTB→OUTA |
| PWM | LOW | PWM-indgang styrer motorudgangen |
| SLP | HIGH | Inverteret sleep: trukket høj (aktiv); træk lav for lavenergi-sleep |
| FLT | – | Fejl-indikator (open-drain, aktiv lav) — pull-up eksternt |
| CS | – | Current sense (~20 mV/A + ~50 mV offset), kun aktiv under drive |
| VREF | – | Reference: modstand til GND sænker strømgrænsen |

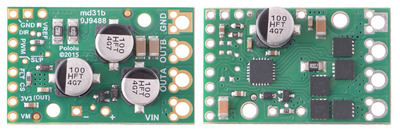

Motor- og forsyningstilslutninger (VIN, OUTA, OUTB, GND) sidder på den ene side, styresignalerne på den anden. Højeffekt-forbindelserne laves via de medfølgende skrueterminaler (5 mm huller) eller via 0,1″-huller til pin-headers/breadboard. Styresignalerne er til 1,8–5 V systemer (maks. 5,5 V); typisk kræves kun PWM og DIR.
Vigtigt: montér en stor forsyningskondensator (mindst nogle hundrede µF, rated godt over maks. spænding) tæt på driveren via '+'/'−'-hullerne. Boardet har tre indbyggede 100 µF kondensatorer, men en ekstra stor kondensator anbefales kraftigt.
Med PWM lav bremses motoren (begge udgange lave). Med PWM høj drives motoren efter DIR. To tilstande: sign-magnitude (PWM = hastighed, DIR = retning) og locked-antiphase (PWM holdes høj, PWM-signal på DIR; 50 % = stop).
| PWM | DIR | OUTA | OUTB | Funktion |
|---|---|---|---|---|
| H | H | H | L | Fremad |
| H | L | L | H | Bak |
| L | X | L | L | Bremse |

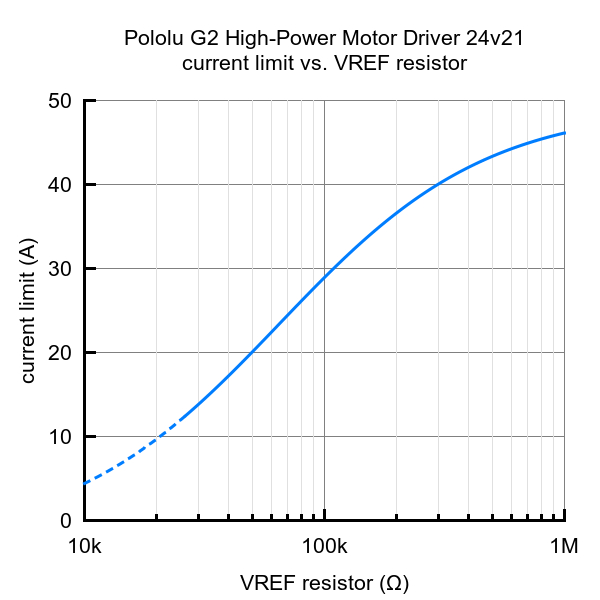

CS-udgangen giver en spænding proportional med motorstrømmen (~20 mV/A + ~50 mV offset), kun mens H-broen driver (ikke ved bremsning/strømbegrænsning). Strømbegrænsning (chopping) sætter driveren i bremse i ca. 25 µs, når strømmen når tærsklen (default ~50 A). Tærsklen sænkes med en modstand mellem VREF og GND (fx 100 kΩ ≈ 29 A). Tærsklen er ikke særlig præcis.
FLT (open-drain, lav ved fejl) rapporterer kortslutning på udgange, underspænding og overtemperatur. Fejl deaktiverer udgangene, men er ikke låst — driveren genoptager, når fejlen forsvinder. Bemærk: overtemperatur-fejlen er kun en svag indikation og beskytter ikke pålideligt MOSFET'erne.
MOSFET'erne tåler korte strømspidser (fx 100 A i få ms), og strømbegrænsningen holder gennemsnittet under tærsklen. I Pololus test (stuetemperatur, ingen tvungen luft) leverede driveren 21 A i flere minutter uden at MOSFET'erne oversteg 125 °C. Køleplade eller luftstrøm forbedrer ydelsen. Advarsel: ingen pålidelig overtemperatur-shutoff — overvåg temperatur/strøm ved drift nær grænsen. Til høj strøm bør motor-/forsyningsledninger loddes direkte (skrueterminalerne er kun rated til 16 A, hvert header-benpar til 6 A).
Bemærk: stor forsyningskondensator samt #2/M2-monteringsskruer medfølger ikke.
G2 24v21 er en næsten drop-in-erstatning for den originale 24v20 — men mindre og med lidt højere strøm. G2 tilføjer omvendt-polaritetsbeskyttelse, current sense og strømbegrænsning, og virker med lavere logikspænding (3,3 V-kompatibel). Minimum motorforsyning er dog lidt højere (6,5 V mod originalens 5,5 V). G2 har ét fejl-ben (open-drain, aktiv lav) i stedet for originalens to, en CS-udgang i stedet for det andet fejl-ben, en ny VREF-pin til justering af strømgrænse, samt en 3,3 V-udgang (mod originalens 5 V).
