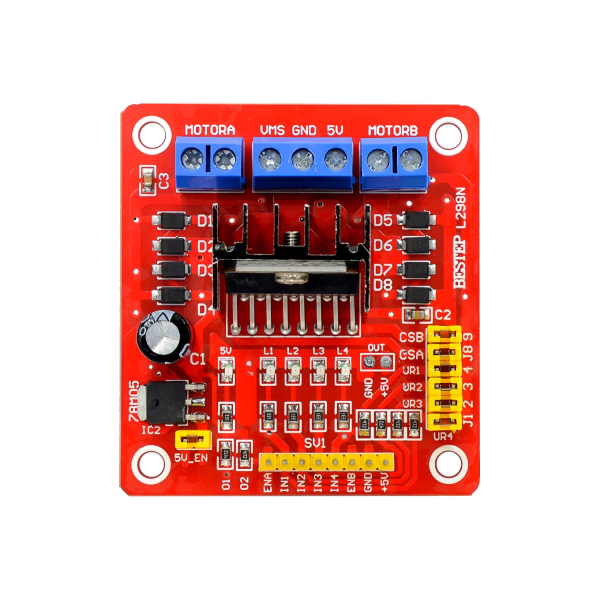

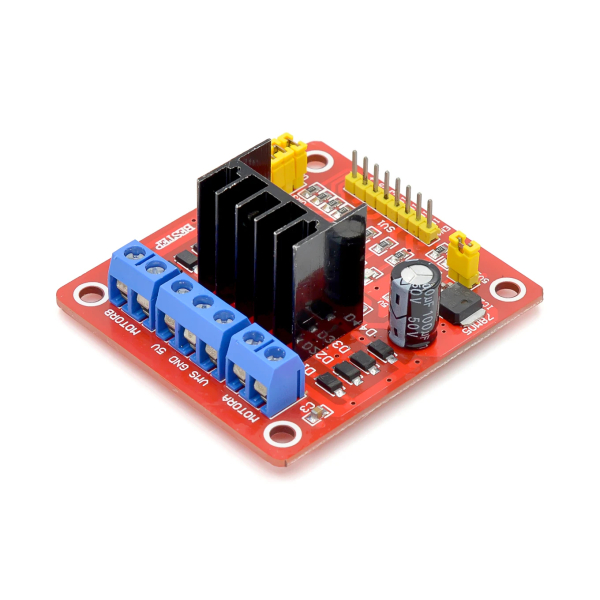

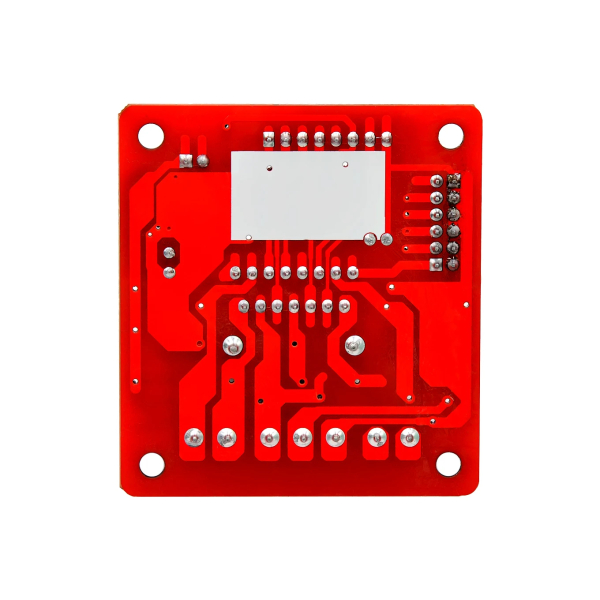

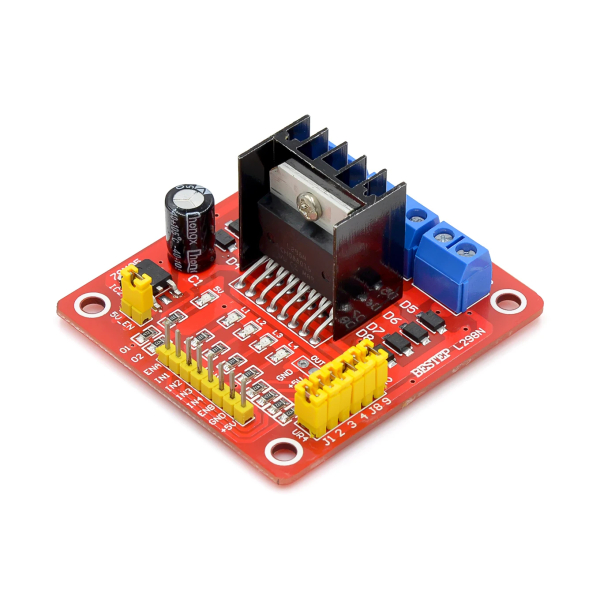

L298N dual H-bro motordriver er et af de mest udbredte og robuste motordriver-moduler. Med den dobbelte H-bro (L298N-chippen) kan du styre to DC-motorer — både retning og hastighed — eller én bipolær steppermotor. Modulet har køleplade, indbygget 5 V-regulator, friløbsdioder og skrueterminaler, så det er nemt at komme i gang med robotter, biler, pumper og andre motorprojekter med Arduino, ESP eller Raspberry Pi.
| Terminal / ben | Funktion |
|---|---|
| OUT1 / OUT2 | Motor A (udgang) |
| OUT3 / OUT4 | Motor B (udgang) |
| VMS (12 V) | Motorforsyning 5-35 V |
| GND | Fælles stel |
| 5 V | 5 V logik — udgang (fra intern regulator) eller indgang |
| IN1 / IN2 | Retning for motor A |
| IN3 / IN4 | Retning for motor B |
| ENA / ENB | Enable / PWM-hastighed for motor A / B |
Modulet har tre jumpere, som styrer strømforsyning og enable:
IN1/IN2 (og IN3/IN4) bestemmer retningen, mens ENA/ENB tænder motoren eller styrer hastigheden via PWM:
| IN1 | IN2 | Motor A |
|---|---|---|
| Høj | Lav | Drejer den ene vej |
| Lav | Høj | Drejer den anden vej |
| Lav | Lav | Stop (fri udløb) |
| Høj | Høj | Bremse |
Til en bipolær steppermotor bruges de to kanaler (OUT1/2 og OUT3/4) til motorens to spoler, og IN1-IN4 styres i den rette sekvens.
| Driverchip | L298N (dobbelt H-bro) |
|---|---|
| Motorforsyning (VMS) | 5-35 V |
| Logikforsyning | 4,5-5,5 V |
| Strøm | op til 2 A pr. kanal (peak) |
| Maks. effekt | 20-25 W |
| Styresignal | 4,5-5,5 V (høj) / 0 V (lav) |
| Udgange | 2 kanaler (2 DC-motorer eller 1 bipolær stepper) |
| Ekstra | Indbygget 5 V-regulator, køleplade, friløbsdioder |
| Mål | ca. 55 × 60 × 30 mm · vægt 31 g |
Bemærk: L298N har et internt spændingsfald (typisk ca. 1,8-3 V), så motoren får en anelse lavere spænding end forsyningen. Ved højere strøm bør kølepladen sikres god ventilation.
