Varenr. DFR0896

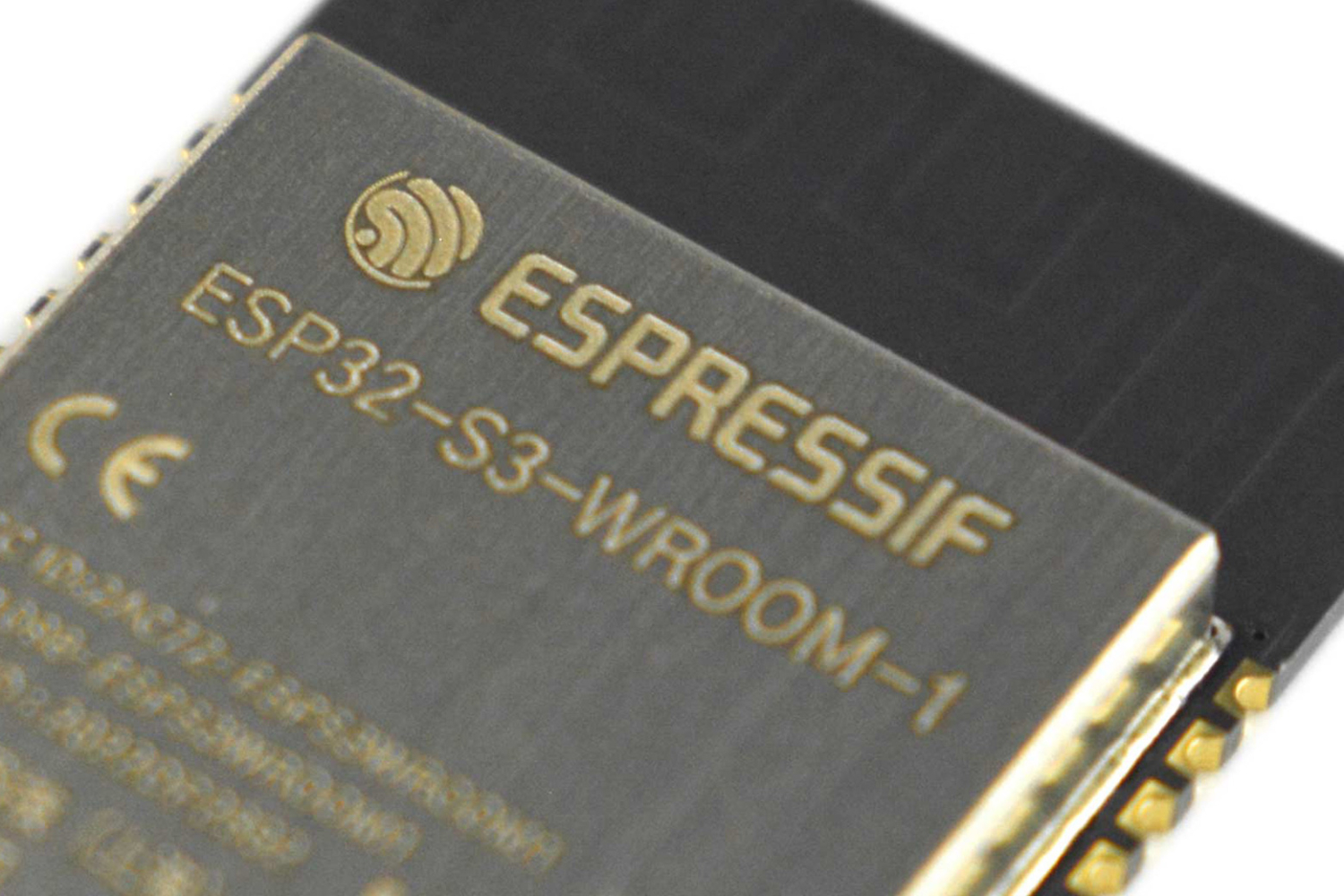

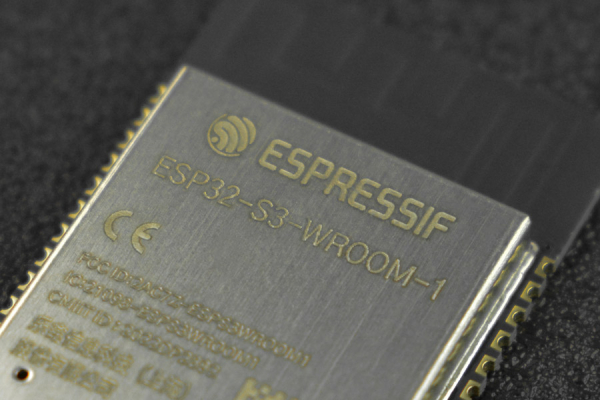

ESP32-S3-WROOM-1-N4 Module (PCB Antenna)

55,00
DKK

Lagerstatus: Bestil før Onsdag kl 19 og varen afsendes Tirsdag ugen efter

Køb flere og spar:

47,00 DKK pr. stk.
Spar 15%
39,00 DKK pr. stk.
Spar 29%

This item is only sold in badges of .

eller

Du skal vælge en variant.
Minimumsmængde nået.
Maksimal mængde nået
Du er ved at bestille mere end vi har på lager. Resterende antal bliver bestilt fra vores leverandør. Lager beholdning = .
  • Fri fragt ved køb over 999 kr

    Til pakkeshop i DK Læs mere.

  • 60 dages returret

    Se venligst Handelsbetingelser Læs mere.

  • Danmarks største udvalg

    Over 4000 produktnumre Læs mere.

Introduction

ESP32-S3-WROOM-1 is a powerful, generic Wi-Fi+ Bluetooth LE MCU module built around the ESP32-S3 series of SoCs. On top of a rich set of peripherals, the acceleration for neural network computing and signal processing workloads provided by the SoC makes the module an ideal choice for a wide variety of application scenarios related to Artificial Intelligence of Things (AIoT), such as wake word detection, speech commands recognition, face detection, and recognition, smart home, smart appliances, smart control panel, smart speaker, etc.

ESP32-S3 integrates multiple peripherals including SPI, LCD, Camera interface, UART, I2C, I2S, IR remote control, pulse counter, LED PWM, USB Serial/JTAG controller, MCPWM, SDIO host, GDMA, TWAI controller (compatible with ISO 11898-1), ADC, touch sensor, temperature sensor, timers, and watchdogs, as well as up to 36 GPIOs. And it also includes a full-speed USB 1.1 On-The-Go (OTG) interface to enable USB communication.


ESP32-S3-WROOM-1-N4 Module (PCB Antenna)

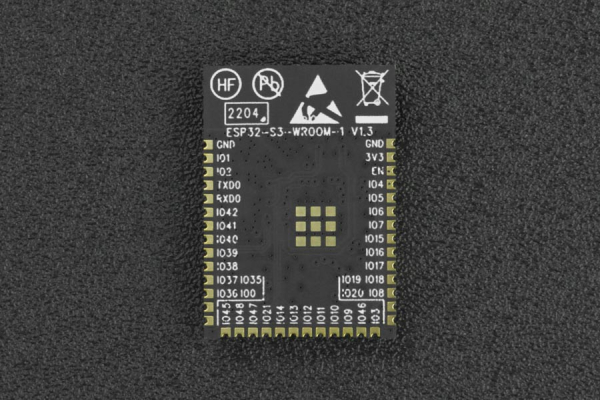

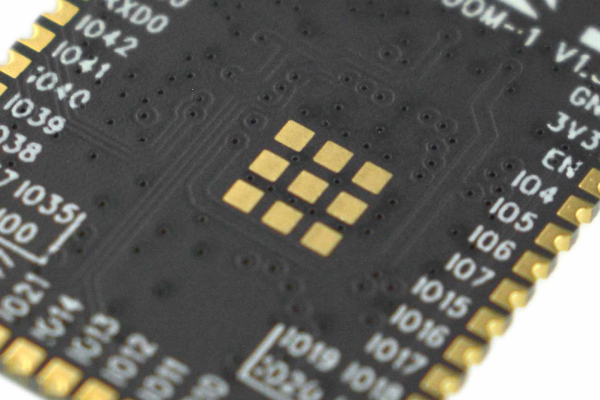

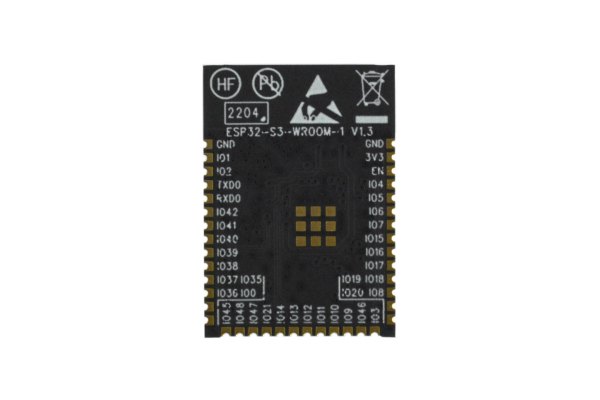

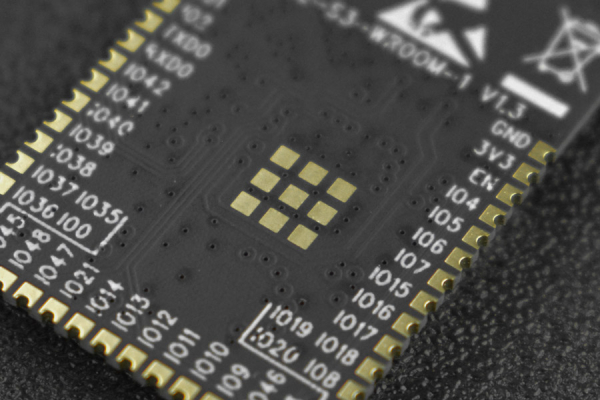

Pinout

Pin Definitions

Name NO. Typea Function
GND1PGND
3V32PPower supply
EN3IHigh level: on, enables the chip
Low level: off, the chip powers off
Note: Do not leave the EN pin floating
IO44I/O/TRTC_GPIO4, GPIO4, TOUCH4, ADC1_CH3
IO55I/O/TRTC_GPIO5, GPIO5, TOUCH5, ADC1_CH4
IO66I/O/TRTC_GPIO6, GPIO6, TOUCH6, ADC1_CH5
IO77I/O/TRTC_GPIO7, GPIO7, TOUCH7, ADC1_CH6
IO158I/O/TRTC_GPIO15, GPIO15, U0RTS, ADC2_CH4, XTAL_32K_P
IO169I/O/TRTC_GPIO16, GPIO16, U0CTS, ADC2_CH5, XTAL_32K_N
IO1710I/O/TRTC_GPIO17, GPIO17, U1TXD, ADC2_CH6
IO1811I/O/TRTC_GPIO18, GPIO18, U1RXD, ADC2_CH7, CLK_OUT3
IO812I/O/TRTC_GPIO8, GPIO8, TOUCH8, ADC1_CH7, SUBSPICS1
IO1913I/O/TRTC_GPIO19, GPIO19, U1RTS, ADC2_CH8, CLK_OUT2, USB_D-
IO2014I/O/TRTC_GPIO20, GPIO20, U1CTS, ADC2_CH9, CLK_OUT1, USB_D+
IO315I/O/TRTC_GPIO3, GPIO3, TOUCH3, ADC1_CH2
IO4616I/O/TGPIO46
IO917I/O/TRTC_GPIO9, GPIO9, TOUCH9, ADC1_CH8, FSPIHD, SUBSPIHD
IO1018I/O/TRTC_GPIO10, GPIO10, TOUCH10, ADC1_CH9, FSPICS0, FSPIIO4, SUBSPICS0
IO1119I/O/TRTC_GPIO11, GPIO11, TOUCH11, ADC2_CH0, FSPID, FSPIIO5, SUBSPID
IO1220I/O/TRTC_GPIO12, GPIO12, TOUCH12, ADC2_CH1, FSPICLK, FSPIIO6, SUBSPICLK
IO1321I/O/TRTC_GPIO13, GPIO13, TOUCH13, ADC2_CH2, FSPIQ, FSPIIO7, SUBSPIQ
IO1422I/O/TRTC_GPIO14, GPIO14, TOUCH14, ADC2_CH3, FSPIWP, FSPIDQS, SUBSPIWP
IO2123I/O/TRTC_GPIO21, GPIO21
IO4724I/O/TSPICLK_P_DIFF, GPIO47, SUBSPICLK_P_DIFF
IO4825I/O/TSPICLK_N_DIFF, GPIO48, SUBSPICLK_N_DIFF
IO4526I/O/TGPIO45
IO027I/O/TRTC_GPIO0, GPIO0
IO35b 28I/O/TSPIIO6, GPIO35, FSPID, SUBSPID
IO36b 29I/O/TSPIIO7, GPIO36, FSPICLK, SUBSPICLK
IO37b 30I/O/TSPIDQS, GPIO37, FSPIQ, SUBSPIQ
IO3831I/O/TGPIO38, FSPIWP, SUBSPIWP
IO3932I/O/TMTCK, GPIO39, CLK_OUT3, SUBSPICS1
IO4033I/O/TMTDO, GPIO40, CLK_OUT2
IO4134I/O/TMTDI, GPIO41, CLK_OUT1
IO4235I/O/TMTMS, GPIO42
RXD036I/O/TU0RXD, GPIO44, CLK_OUT2
TXD037I/O/TU0TXD, GPIO43, CLK_OUT1
IO238I/O/TRTC_GPIO2, GPIO2, TOUCH2, ADC1_CH1
IO139I/O/TRTC_GPIO1, GPIO1, TOUCH1, ADC1_CH0
GND40PGND
EPAD41PGND

  • P: power supply; I: input; O: output; T: can be set to high impedance. Pin functions in bold font are the default ones. The default functions of pins 28 ~ 30 are determined by the eFuse bit.
  • In modules that have embedded OSPI PSRAM (i.e., that embed ESP32-S3R8), pins IO35, IO36, and IO37 are used to connect to the OSPI PSRAM and not available for other uses.
  • Features
  • Powerful and generic Wi-Fi and Bluetooth
  • Integrates multiple peripherals
  • Specification
  • ESP32-S3 series of SoCs embedded, Xtensa dual-core 32-bit LX7 microprocessor (support single-precision floating-point units), support the clock frequency of up to 240MHz
  • 384 KB ROM
  • 512 KB SRAM
  • 16 KB RTC SRAM
  • 4 MB SPI flash
  • Bluetooth LE: Bluetooth 5, Bluetooth mesh
  • 40MHz crystal oscillator

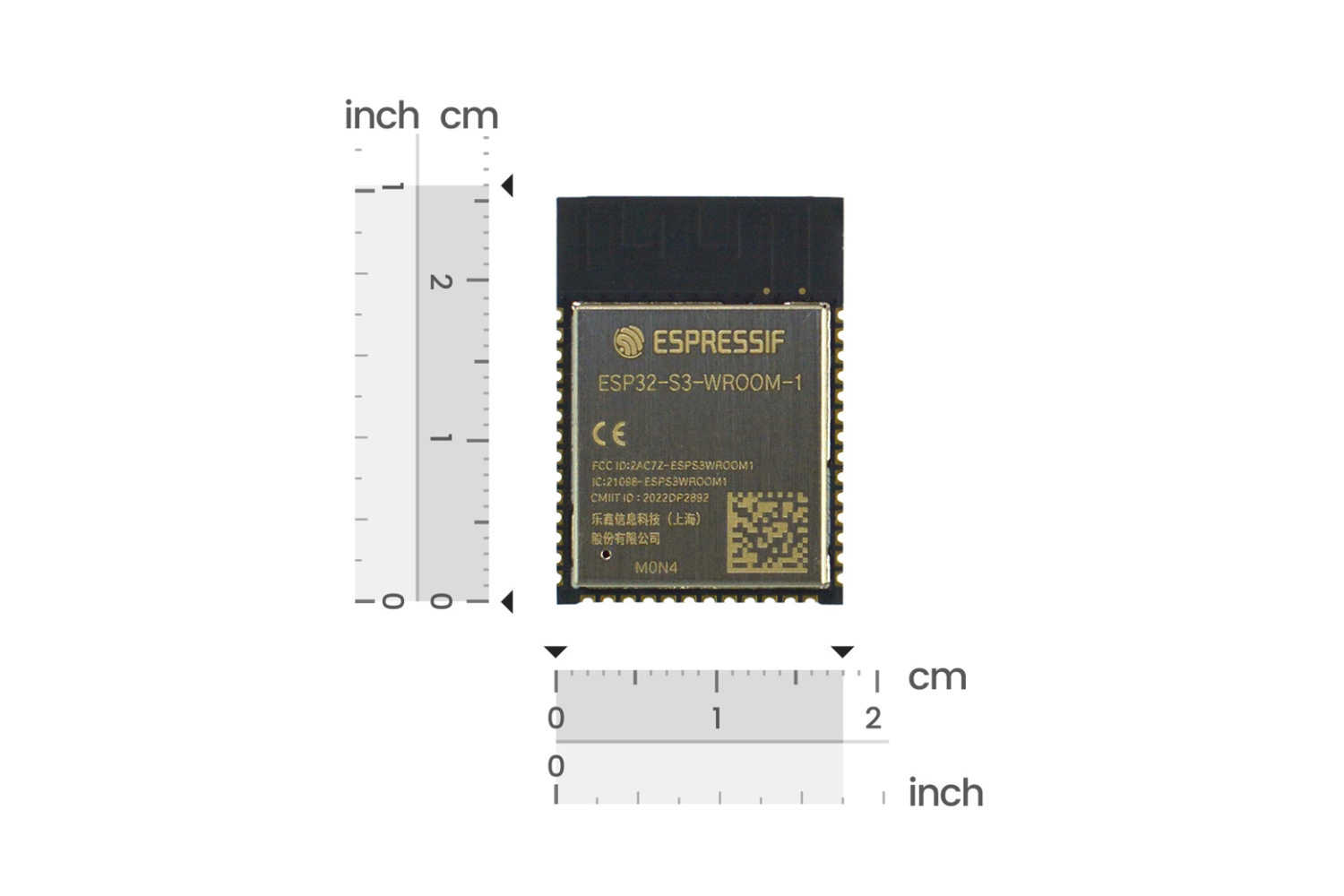

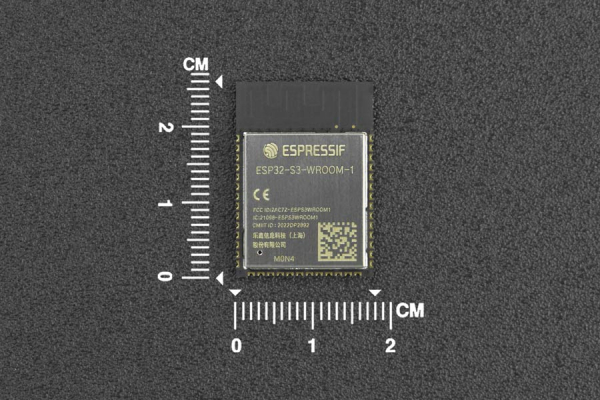

  • Module Dimension: 18x25.5x3.1(mm)/0.71x1.00x0.12(inches)
  • Operating Temperature: 40~85
  • Shipping List
  • ESP32-S3-WROOM-1-N4 Module (PCB Antenna) x1
  • Documents
  • ESP32 S3 WROOM-1 Datasheet
  • Applications
  • Wake word detection
  • Speech commands recognition
  • Face detection and recognition
  • Smart home
  • Smart appliances
  • Smart control panel
  • Smart speaker
