Lithiumbatterier

Genopladelige lithium batterier på 3,7 V til elektronikprojekter: flade LiPo-batterier (lithium-polymer) i mange størrelser, cylindriske Li-ion 18650-batterier og genopladelige LIR2032-knapceller. Her ligger også beskyttelsesmoduler og en I2C-batterimåler. Til ladning skal du bruge en batterilader, og 18650-celler sidder bedst i en batteriholder.

TypeBedst til
LiPo-batteri med ledningerTynde kabinetter, wearables, ESP32- og IoT-projekter
Li-ion 18650-batteriStor kapacitet, højere strøm, udskiftelige celler i holder
LIR2032 knapcelleUr-moduler og meget små projekter med lavt forbrug

LiPo, Li-ion og LIR – hvad er forskellen?

Alle cellerne i kategorien bygger på lithium-ion-teknologi og har en nominel spænding på 3,7 V. Fuldt opladet er de 4,2 V, og de bør ikke aflades meget under ca. 3,0 V. Forskellen ligger i form og brug:

  • LiPo (lithium-polymer) er flade, lette poseceller med ledninger. De passer ind i tynde kabinetter og bruges i bærbare projekter, wearables og små IoT-enheder.

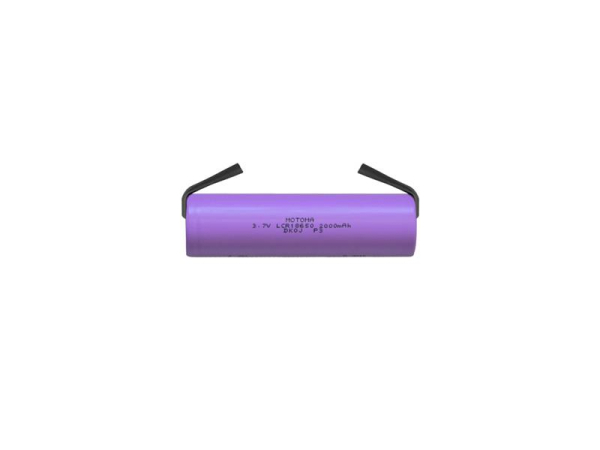

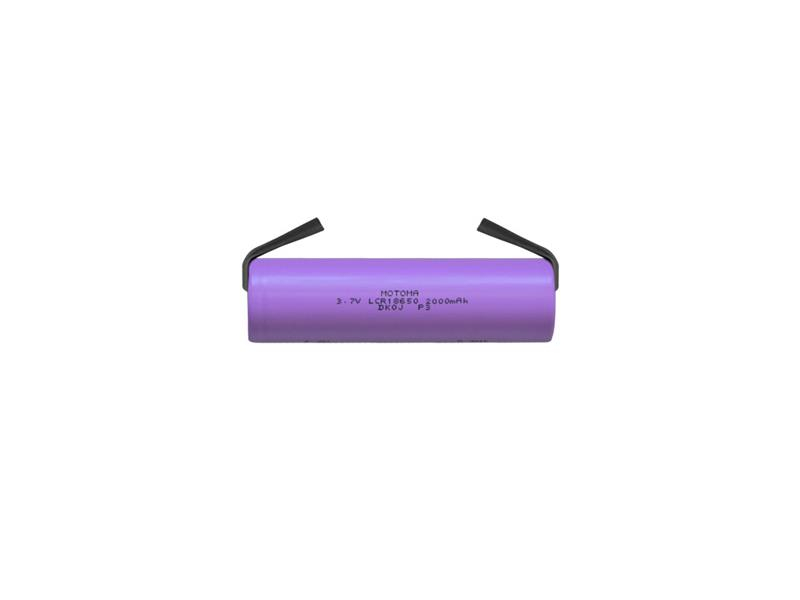

  • 18650 er en cylindrisk standardcelle på 18 × 65 mm med stor kapacitet. Den er robust og sidder i holdere, så den kan skiftes og lades separat.
  • LIR2032 er en genopladelig knapcelle på 3,7 V i samme størrelse som en CR2032. Den har lille kapacitet og bruges, hvor pladsen er minimal.

Sådan vælger du kapacitet

Kapaciteten i mAh fortæller, hvor længe cellen kan levere strøm. Del kapaciteten med projektets gennemsnitlige forbrug for at få et groft bud på driftstiden – og regn med at kun 80–90 % kan bruges i praksis, især hvis du går gennem en boost-converter til 5 V.

KapacitetTypisk brug
Under 500 mAhWearables, små sensorer og trackere
500–1500 mAhMikrocontroller-projekter med lavt forbrug og dyb søvn
2000–3500 mAhESP32-projekter, displays, bærbare måleinstrumenter
5000 mAh og opLange driftstider, powerbanks og projekter med højt forbrug

Afladestrøm – vigtigt for LiPo

LiPo-cellerne her er lavet til moderat strøm, typisk op til 1C – altså 1 A fra en 1000 mAh-celle. Det er rigeligt til mikrocontrollere, sensorer og displays, men ikke til kraftige motorer, droner eller modelfly, som kræver celler bygget til høj strøm. Skal du drive motorer, er 18650-celler i en holder ofte et bedre valg.

Tilslutning

  • LiPo-cellerne leveres med korte ledninger. Mange boards bruger JST-PH-stik til batteriet – tjek polariteten, før du forbinder, da producenterne ikke altid bruger samme ledningsrækkefølge. Se JST-stik.
  • Lod aldrig direkte på en 18650-celle. Varmen kan skade cellen. Brug en holder med terminaler eller fjedre.
  • Skal en lithium-celle forsyne et 5 V-board, skal du bruge en step-up converter eller et ladermodul med booster. Til 3,3 V-logik kan en regulator med lavt spændingsfald være nok.

Beskyttelse og overvågning

En lithium-celle skal beskyttes mod overopladning, dyb afladning og kortslutning. Mange LiPo-celler har en lille beskyttelseskreds indbygget i ledningsenden, men ikke alle. Bygger du en pakke af flere celler i serie, skal du bruge et BMS, der overvåger hver celle. En I2C-batterimåler (fuel gauge) kan fortælle din mikrocontroller, hvor meget strøm der er tilbage, langt mere præcist end en simpel spændingsmåling.

Ladning

Lithium-celler skal lades med en lader, der stopper præcist ved 4,2 V. Et TP4056-modul er det mest brugte valg til én celle. Brug en ladestrøm, der passer til cellens størrelse – højst 1C – og lad ikke celler uden opsyn på brændbart underlag.

Sikkerhed

  • En oppustet LiPo-celle er beskadiget og skal kasseres. Brug den ikke igen.
  • Undgå at punktere, bøje eller klemme poseceller.
  • Opbevar celler, der ikke skal bruges i længere tid, halvt opladet og ved stuetemperatur.
  • Undgå kortslutning – en lithium-celle kan levere meget store strømme og blive meget varm.

Relaterede kategorier

Se også batteriopladere, batteriholdere, BMS, knapceller, DC-DC convertere og resten af batterier.
