Wireless 3D Attitude Sensor ZL9NSQ for Posture Detection

DFRobot

Varenr. DFR1179

Wireless 3D Attitude Sensor ZL9NSQ for Posture Detection

Name: Wireless 3D Attitude Sensor ZL9NSQ for Posture Detection
Brand: DFRobot
SKU: DFR1179
Price: 630.00 DKK
Availability: OutOfStock

630,00

DKK

Lagerstatus: Bestil før Onsdag kl 19 og varen afsendes Tirsdag ugen efter

Køb flere og spar:

2 stk.	599,00 DKK pr. stk.	Spar 5%
4 stk.	570,00 DKK pr. stk.	Spar 10%

This item is only sold in badges of .

eller

Du skal vælge en variant.

Minimumsmængde nået.

Maksimal mængde nået

Du er ved at bestille mere end vi har på lager. Resterende antal bliver bestilt fra vores leverandør. Lager beholdning = .

Fri fragt ved køb over 999 kr

Til pakkeshop i DK Læs mere.
60 dages returret

Se venligst Handelsbetingelser Læs mere.
Danmarks største udvalg

Over 4000 produktnumre Læs mere.

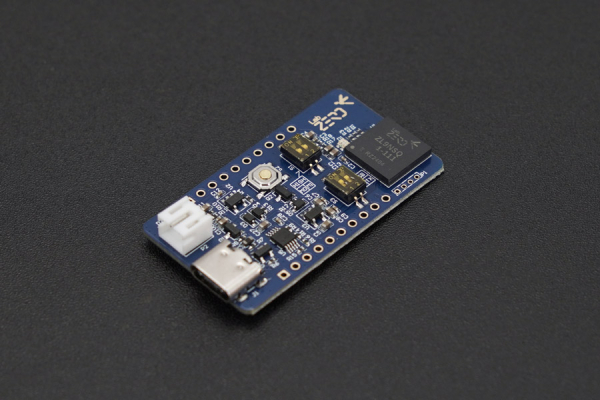

The ZL9NSQ is a high-performance 3D attitude sensor module that integrates a three-axis accelerometer, a three-axis gyroscope, and a three-axis magnetometer. Featuring a 32-bit ARM Cortex-M4F microprocessor, it utilizes the IMU Motion Engine algorithm along with a 2.4G wireless transceiver and packaged antenna. Advanced signal processing algorithms handle high-speed sampled sensor data to deliver accurate and reliable quaternions, Euler angles, calibrated accelerations, and calibrated angular velocities, providing precise three-dimensional attitude information.

With a versatile working voltage range of 5V via USB Type-C or 3.3V/5V via P2-PH2.0/P4-VCC, and supporting multiple communication methods including RF, UART, and SPI, the ZL9NSQ ensures seamless integration into various systems. It achieves a static pitch/cross accuracy of 0.05 and offers a maximum data output rate of 250Hz, making it ideal for applications such as posture monitoring, gaming and entertainment equipment, personal health and fitness, and inertial navigation.

ZL9NSQ Wireless Centrale Inertielle IMU Sensor Module for posture monitoring

High-Performance, High-Precision IMU

The ZL9NSQ integrates a three-axis accelerometer, three-axis gyroscope, and three-axis magnetometer to provide comprehensive and precise three-dimensional attitude information.

Advanced Communication Methods

Supporting RF (Bluetooth), UART, and SPI communication methods, the ZL9NSQ allows for versatile data transmission and integration into various systems.

Figure: IMU Motion Engine Process Flowchart

Accurate Attitude Information

The sensor module delivers accurate quaternion, Euler angle, acceleration, and angular velocity data, essential for high-precision applications.

Integrated IMU Motion Engine Algorithm

The IMU Motion Engine software provides a complete set of composite data fusion algorithms, including attitude solution, interference judgment, and online calibration. This enables users to obtain 3D attitude information easily without the need for extensive programming.

Features

High-performance, high-precision IMU
Integrated three-axis accelerometer, three-axis gyroscope, three-axis magnetometer
3 communication methods: RF, UART, SPI
Can provide quaternion, Euler angle, acceleration, angular velocity and other three-dimensional attitude information

Applications

Posture monitoring
Gaming and entertainment equipment
Personal health and fitness
Inertial navigation

Applications of ZL9NSQ Wireless Centrale Inertielle IMU Sensor Module

Specification

Working voltage: J1-USB Type-C (5V), P2-PH2.0 (3.3V), P4-VCC (5V)
Communication method: RF (Bluetooth), UART, SPI
Pitch/cross accuracy (static): 0.05
Pitch/cross accuracy (dynamic): 0.1
Heading accuracy error (magnetometer assisted): 0.5
Relative heading error (static): 1/hr
Relative heading error (dynamic): 5/hr
Angle resolution: 0.01
Angle repeatability: 0.1
Sensor raw data output rate: Max 250Hz
Navigation data output rate: Max 250Hz

Accelerometer Parameters

Range: 16g
Zero bias stability: 2mg
Initial zero value: 40mg
Scale factor error: 0.06%
Nonlinearity: 0.1%
Axis alignment error: 0.05
Noise density: 75ug/Hz
Bandwidth: 260Hz

Gyroscope Parameters

Range: 2000/s
Bias stability: 5/hr
Initial zero value: 0.2/s
Scale factor error: 0.05%
Nonlinearity: 0.1%
Axis alignment error: 0.05
Noise density: 0.0028/s/Hz
Bandwidth: 256Hz

Magnetometer Parameters

Range: 4900uT
Bias stability: 20nT
Scale factor error: 0.09%
Nonlinearity: 0.3%
Axis alignment error: 0.05
Noise density: 0.14nT/Hz
Bandwidth: 200Hz
