DFRobot

Varenr. DFR0654

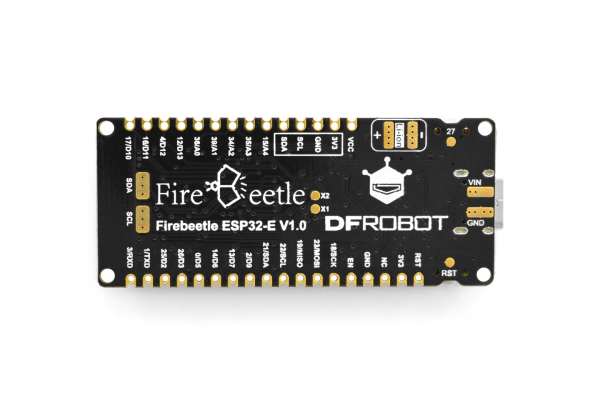

FireBeetle 2 ESP32-E IoT Microcontroller (Supports Wi-Fi & Bluetooth)

145,00
DKK

Lager Status: På lager. 1-2 hverdages leveringstid

Køb flere og spar:

122,00 DKK pr. stk.
Spar 16%
103,00 DKK pr. stk.
Spar 29%

This item is only sold in badges of .

eller

Du skal vælge en variant.
Minimumsmængde nået.
Maksimal mængde nået
Du er ved at bestille mere end vi har på lager. Resterende antal bliver bestilt fra vores leverandør. Lager beholdning = .
  • Fri fragt ved køb over 999 kr

    Til pakkeshop i DK Læs mere.

  • 60 dages returret

    Se venligst Handelsbetingelser Læs mere.

  • Danmarks største udvalg

    Over 4000 produktnumre Læs mere.

Introduction

FireBeetle 2 ESP32-E, specially designed for IoT, is an ESP-WROOM-32E-based main controller board with dual-core chips.

It supports WiFi and Bluetooth dual-mode communication and features a small size, ultra-low power consumption, on-board charging circuit, and easy-to-use interface, which can be conveniently used for smart home IoT, industrial IoT applications, and wearable devices, and so on. You can easily create your own IoT smart home system when connecting it with an IoT platform like IFTTT.

FireBeetle 2 ESP32-E supports Arduino programming and will support Scratch graphical programming and MicroPython programming very soon. We provide you with detailed online tutorials and application cases, and there are thousands of sensors with welding-free Gravity interfaces and actuators to help you get started easily. Besides, the stamp hole design makes it able to be easily embedded in your PCB, greatly saving your costs and time to build and test a prototype.

Note: FireBeetle 2 and FireBeetle pins and sizes are not compatible, and neither are the expansion boards.

FireBeetle 2 Board ESP32-E Board Overview (Arduino Compatible)

Figure 1. Board Overview


FireBeetle 2 Board ESP32-E IoT Microcontroller Pinout

Figure 2. Pinout


What's the difference between FireBeetle 2 ESP32-E and FireBeetle ESP32?

-ESP32-E uses a data encryption chip to protect program security

-ESP32-E is equipped with a DFRobot GDI(General Display Interface) to connect screens like DFR0664/DFR0649/DFR0665/DFR0669

-Software are ecologically compatible with both ESP32 and ESP32-E, except for minor changes in pin mapping

-ESP32-E cannot use an expansion board for ESP32 V4.0

SKU

DFR0478

DFR0654

Microcontroller

ESP32-D

ESP32-E

Power Supply Interface

Micro USB

USB-C

USB to UART

CH340C

CH340K

Operating Voltage (V)

3.3V

3.3V

Flash

16MB

4MB

SRAM (KB)

520k

520k

Analog Pins

5

5

Digital Pins

10

10

UART

1

1

I2C

1

1

SPI

1

1

Side Key

RGB_LED

DisplayPort (GDI)

Stamp Holes

Fool-proof

Silkscreen

underside

two-sided

Mount Hole Size (mm)

3.5

2

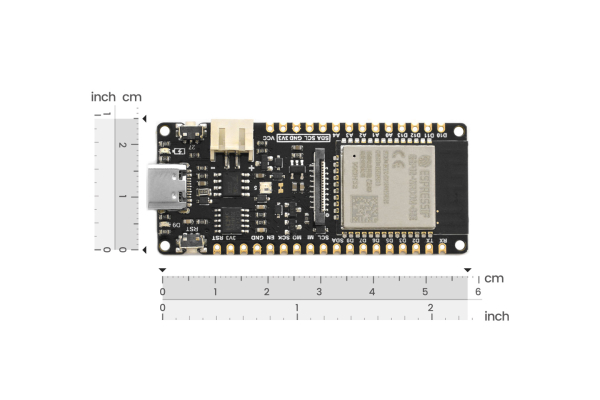

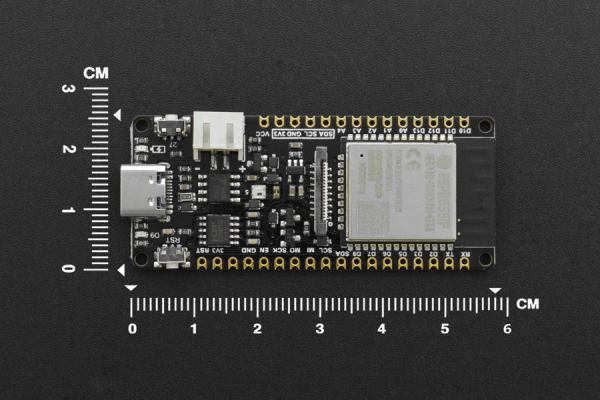

Dimension (mm)

29*58

25.4*60

Weight (g)

24 g

23g


Espressif has recently released one wafer-level change on the ESP32 Series of products: ESP32-E. Below are the main design changes in the ESP32-E Series of chips:

1. PSRAM Cache Bug Fix: Fixed When the CPU accesses the external SRAM in a certain sequence, read & write errors can occur.

2. Fixed When each CPU reads certain different address spaces simultaneously, a read error can occur.

3. Optimized 32.768 KHz crystal oscillator stability, the issue was reported by the client that there is a low probability that under ESP32-D hardware, the 32.768 kHz crystal oscillator couldnt start properly.

4. Fixed Fault injection issues regarding secure boot and flash encryption are fixed.

5. Improvement: Changed the minimum baud rate supported by the CAN module from 25 kHz to 12.5 kHz.

Features
  • ESP32 Dual-core low power main controller, 10uA power consumption
  • WiFi+Bluetooth 4.0 Dual-mode Module
  • GDI Display Port, easy to connect
  • Onboard Charging Circuit and PH2.0 lithium Battery Interface
Specification
  • Operating Voltage: 3.3V
  • Input Voltage: 3.3V~5.5V
  • Support Low-Power: 2mA
  • Max Discharge Current: 600mA@3.3V LDO
  • Max Charge Current: 500mA
  • Support USB Charging
  • Processor: Tensilica LX6 dual-core processor (One for high-speed connection; one for independent application development)
  • Main Frequency: 240MHz
  • SRAM: 520KB
  • Flash: 32Mbit
  • Wi-Fi Standard: FCC/CE/TELEC/KCC
  • Wi-Fi Protocol: 802.11 b/g/n/d/e/i/k/r (802.11nspeed up to 150 Mbps), A-MPDU and A-MSDU Aggregation, support 0.4us guard interval)
  • Frequency Range: 2.4~2.5 GHz
  • Bluetooth Protocol: Bluetooth v4.2 BR/EDR and BLE standard compliant
  • Bluetooth Audio: CVSD and SBC audio
  • Operating Current: 80mAAverage
  • Support Arduino download with one-key
  • On-chip Clock: 40MHz crystal, 32.768KHz crystal
  • Digital I/O x10Arduino default
  • Analog Input x5Arduino default
  • SPI x1Arduino Default
  • IIC x1Arduino Default
  • I2S x1Arduino Default
  • RGB_LED: 5/D8
  • Connector: FireBeetle V2 series compatible
  • Operating Temperature: -40~+85
  • Module Size: 25.460mm/12.36
  • Mount Hole Size: inner diameter of 2.0mm

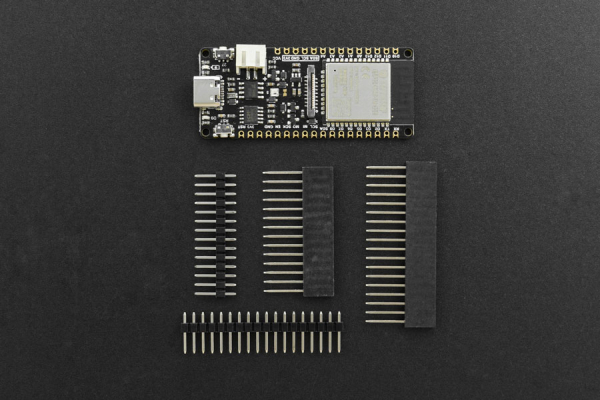

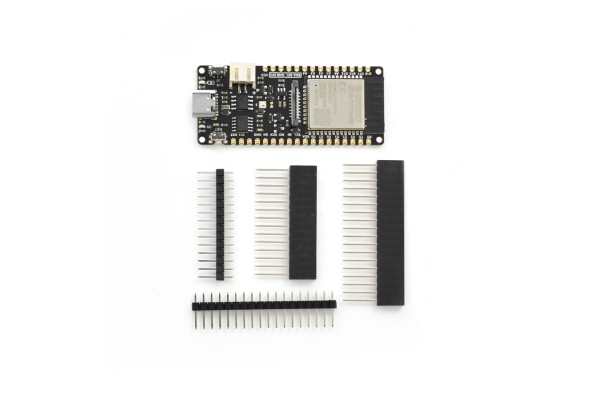

Shipping List
  • FireBeetle 2 Board ESP32-E x1
  • 18pin-2.54mm Pitch Pin x1
  • 18pin-2.54mm Pitch Pin Female x1
  • 14pin-2.54mm Pitch Pin x1
  • 14pin-2.54mm Pitch Pin Female x1
Documents
  • Product wiki
  • Projects

    1. Project: Make a Home-made Network Clock with ESP32-E

    Introduction: This production will be very simple, getting the time from the internet via the wifi of the ESP32, and then you need to find a screen that displays the time. There are many options for the screen, LCD1602 or LED monochrome dot matrix for splicing. I accidentally saw a VFD fluorescent screen before, it was green-blue when it was lit, and it glowed with white light, which makes the whole screen a mottled beauty. So, I am going to use it here.

     FireBeetle 2 Board ESP32-E Board Overview (Arduino Compatible)


    2. Project: Outdoor 3D Printed Wireless IoT Weather Station

    Introduction: In this Instructable, we're going to be building an outdoor weather station that takes temperature, humidity, barometric pressure, light, and wind speed readings and posts them to the cloud to access through a Thingspeak dashboard.





    3. Review: Review y testeo Firebeetle Esp32-E IoT (control led RGB con webserver) de DFRobot

    Introduction: FireBeetle ESP32-E, especialmente diseado para IoT , es una placa controladora principal basada en ESP-WROOM-32E con chips de doble ncleo.




    4. Project: How UART Protocol Works - Gravity: UART Fiber Optic Transceiver Module

    Introduction:

    In this video, we will talk about the UART protocol. We're using Gravity: UART Fiber Optic Transceiver Module, which runs at 2000000 baud at any time within a distance of up to 10km, to make a weather station.

    Make a Weather Station Using Environmental Sensor
